Conversor kVA a kW según FP: calcula kW con fórmula y ejemplo

Este artículo explica cómo convertir kVA a kW según el factor de potencia nominal instalado.

Incluye fórmula, explicación de variables, tablas frecuentes, ejemplos resueltos y referencias normativas internacionales aplicables vigentes.

Fundamentos eléctricos del kVA y el kW

Entender la diferencia entre kVA (kilovoltamperio) y kW (kilovatio) es esencial en ingeniería eléctrica para dimensionar transformadores, generadores, UPS y protecciones. kVA representa la potencia aparente, combinando componentes activa y reactiva; kW representa la potencia activa disponible para realizar trabajo útil.

Definición técnica de kVA

kVA es la unidad de potencia aparente en sistemas de corriente alterna y proviene del producto de la tensión eficaz por la corriente eficaz sin tener en cuenta el desfase entre ellas. Para sistemas monofásicos y trifásicos las expresiones prácticas son:

Monofásico: kVA = (V × I) / 1000

Trifásico: kVA = (√3 × V_linea × I_linea) / 1000

Definición técnica de kW

kW (kilovatio) es la potencia activa o real que efectivamente se convierte en trabajo mecánico, calor, luz, etc. Se obtiene al multiplicar la potencia aparente por el factor de potencia (FP):

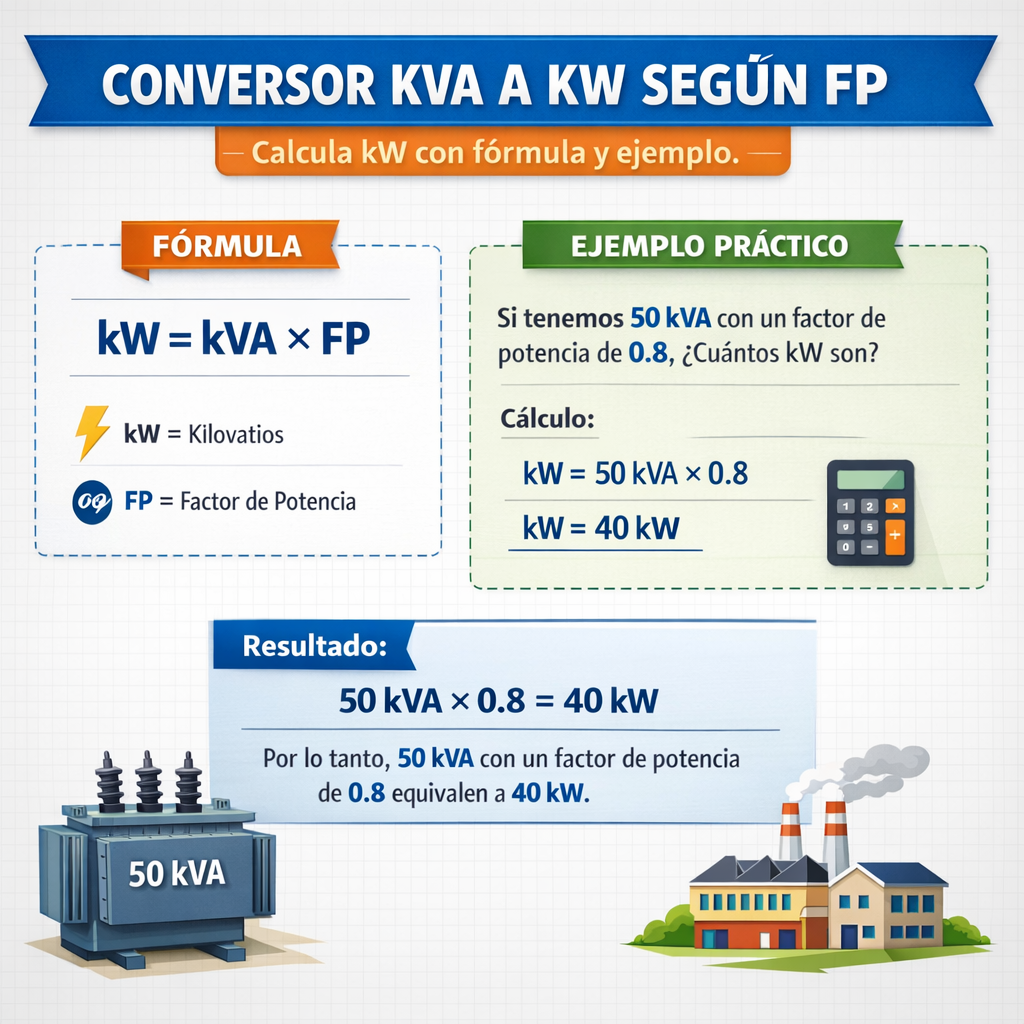

Relación básica: kW = kVA × FP

Fórmula para convertir kVA a kW según factor de potencia

La transformación de kVA a kW se basa en el factor de potencia, que es el coseno del ángulo de desfase entre tensión y corriente (cos φ). La fórmula es directa y ampliamente utilizada en cálculos de dimensionamiento.

Fórmula principal:

Explicación de variables:

• kW: Potencia activa en kilovatios (kW).
• kVA: Potencia aparente en kilovoltamperios (kVA).
• FP: Factor de potencia (sin unidades), valor entre 0 y 1 (puede expresarse también en porcentaje).

Valores típicos de FP:

• FP ≈ 1,0: cargas puramente resistivas (calefacción, resistencias).
• FP ≈ 0,95–0,99: cargas electrónicas bien corregidas (fuentes con corrección activa).
• FP ≈ 0,85–0,90: motores industriales con carga moderada y cierta corrección.
• FP ≈ 0,6–0,8: motores con baja corrección o cargas inductivas desfazadas.

Fórmulas complementarias útiles

Para dimensionado y verificación conviene relacionar kW con corriente:

Y para obtener kVA a partir de kW cuando conocemos FP:

Tablas de referencia: conversión kVA a kW para factores de potencia comunes

Esta tabla es una guía práctica rápida para conversiones frecuentes; se asume que la potencia aparente nominal indicada por el fabricante o el transformador es estable.

Tablas: factores de potencia típicos según tipo de carga

Consideraciones prácticas en proyectos e instalaciones

Al convertir kVA a kW para dimensionar equipos, no basta aplicar la fórmula: hay que considerar eficiencia, temperaturas, armónicos, factor de servicio y márgenes normativos. A continuación, criterios técnicos clave:

1. Verificar si la etiqueta indica kVA o kW y la referencia de FP nominal del equipo.
2. Incluir pérdidas y eficiencia: para generadores y transformadores la potencia útil será menor después de pérdidas.
3. Aplicar coeficientes de simultaneidad y factor de servicio según normativa o práctica de diseño.
4. Corregir factor de potencia si el objetivo es reducir la carga aparente y penalizaciones tarifarias.
5. Considerar armónicos: cargas no lineales afectan lectura de kVA y requieren filtros o corrección activa.

Corrección del factor de potencia

Cuando el FP es bajo, se instalan bancos de condensadores o equipos de corrección activa para elevar FP a valores cercanos a 0,95–0,99, reduciendo kVA requerido para una misma kW. A nivel de cálculo:

Si kW requerido es P_req y FP_actual es FP1 y FP_obj es FP2:

Ejemplos reales con desarrollo completo

Ejemplo 1 — Planta industrial: convertir kVA a kW y calcular intensidad

Datos del problema:

• Transformador nominal: 500 kVA (tensión línea a línea 400 V trifásico)
• Factor de potencia estimado: FP = 0,85
• Objetivo: calcular kW disponible y corriente a plena carga

Aplicación de la fórmula:

Cálculo de la corriente trifásica a plena carga (I):

Alternativamente, usando kW y FP:

Conclusión del ejemplo 1:

• Potencia activa disponible: 425 kW.
• Corriente de línea a plena carga: ≈ 722 A (redondear conforme a protecciones comerciales).
• Dimensionar protecciones y barras para superar 722 A con márgenes de seguridad y temperatura.

Ejemplo 2 — Dimensionamiento de UPS: determinar kVA requerido para una carga en kW

Datos del problema:

• Carga crítica total: 150 kW (equipos informáticos y redes)
• Se desea seleccionar un UPS con salida especificada a FP = 0,9
• Objetivo: calcular kVA mínimo del UPS y seleccionar capacidad comercial considerando 20% de margen

Cálculo del kVA mínimo requerido:

Aplicar margen de seguridad comercial del 20% (práctica recomendada para evitar sobrecargas y permitir arranques):

Verificación de corriente trifásica (400 V):

I = (kVA × 1000) / (√3 × V_linea) = (200 × 1000) / (1.732 × 400) ≈ 200000 / 692.8 ≈ 288.7 A

Conclusión del ejemplo 2:

• kVA mínimo sin margen: ≈ 166.7 kVA.
• kVA recomendado con 20% de margen: 200 kVA.
• Corriente de diseño: ≈ 289 A por fase en 400 V.

Ejemplo 3 — Pequeña instalación monofásica: conversión y verificación

Datos:

• Generador nominal: 20 kVA monofásico, tensión 230 V
• FP estimado: 0,8
• Objetivo: determinar kW ofrecidos y la corriente máxima

Cálculo de kW:

Cálculo de corriente monofásica:

I = (kW × 1000) / V = (16 × 1000) / 230 ≈ 16000 / 230 ≈ 69.57 A

Verificación mediante kVA (alternativa):

I = (kVA × 1000) / V = (20 × 1000) / 230 ≈ 20000 / 230 ≈ 86.96 A

Observación: la lectura de corriente difiere porque la primera fórmula usa kW y la segunda kVA; la relación entre ambas es el factor de potencia.

Errores comunes y verificación de cálculos

• Confundir etiquetas: muchos equipos indican kW o kVA; verificar la especificación técnica del fabricante antes de calcular.
• Ignorar la eficiencia: al dimensionar generadores o UPS considerar pérdidas para asegurar potencia útil.
• No incluir factor de servicio: motores y compresores requieren margen adicional por picos de arranque.
• Olvidar la corrección de FP y armónicos: especialmente en centros de datos y fábricas con variadores y equipos electrónicos.
• No redondear a capacidades comerciales: siempre seleccionar equipos con capacidades estándar superiores al cálculo teórico.

Normativa, estándares y referencias técnicas

Para trabajos de diseño y verificación se recomienda consultar normas y documentos técnicos internacionales y regionales que regulan ensayos, etiquetado y parámetros eléctricos:

• IEC (International Electrotechnical Commission) – Sitio oficial: https://www.iec.ch. Normas relevantes: IEC 60038 (tensiones nominales), IEC 60034 (máquinas eléctricas).
• IEEE – Institute of Electrical and Electronics Engineers: https://standards.ieee.org. Guías sobre factor de potencia y calidad de energía.
• AENOR / UNE (España) – https://www.une.org. Normativas nacionales derivadas de IEC/EN.
• NEMA (National Electrical Manufacturers Association): https://www.nema.org. Especificaciones de motores y equipos en América del Norte.
• Reguladores y organismos de energía como IEA o autoridades locales pueden publicar guías tarifarias y penalizaciones por bajo FP: https://www.iea.org.

Para la corrección de factor de potencia y tratamiento de armónicos, consultar documentos técnicos específicos como la IEEE Std 519 sobre límites de distorsión armónica.

Buenas prácticas para implementación y verificación en obra

1. Medir in situ: utilizar analizador de redes para obtener kW, kVA, FP y armónicos bajo condiciones reales de operación.
2. Dimensionar con margen: aplicar margen de servicio (10–25% según criticidad) y verificar arranques transitorios.
3. Documentar cálculos: incluir hojas de cálculo con fórmulas y fuentes de datos para auditoría técnica.
4. Coordinación entre suministros: coordinar transformador, generador, UPS y protecciones para evitar saturaciones por FP insuficiente.
5. Plan de corrección: diseñar bancos de condensadores o corrección activa cuando FP < 0,92 para minimizar penalizaciones.

Preguntas frecuentes técnicas

¿Por qué el kVA es distinto de kW aunque las unidades parezcan similares?

Porque kVA mide la magnitud del producto tensión-corriente (potencia aparente) sin considerar desfase; kW mide solo la componente en fase que realiza trabajo (potencia activa).

¿Se puede mejorar el kW sin cambiar el kVA?

No; kW = kVA × FP. Para aumentar kW con el mismo kVA hay que aumentar FP (corrección), pero esto implica instalación de condensadores o equipos activos que cambian la relación entre componentes reactiva y activa.

¿Qué FP usar en cálculos cuando no se dispone de mediciones?

Usar tablas de referencia por tipo de carga (ver tabla anterior). Si es crítico, medir o solicitar al fabricante el FP nominal. Para cálculo conservador, asumir FP entre 0,8 y 0,85 en instalaciones industriales si no se conoce.

Resumen técnico operativo

• Conversión fundamental: kW = kVA × FP. Esta fórmula es la base para dimensionamiento de equipos eléctricos.
• Corroborar con fórmulas de corriente para verificar protecciones y sección de conductores: monofásico I = (kW × 1000) / V; trifásico I = (kW × 1000) / (√3 × V × FP).
• Aplicar factores de eficiencia, corrección de FP, margenes comerciales y verificación in situ con analizadores de redes.

Si necesita, puedo preparar una hoja de cálculo editable con fórmulas y tablas adaptadas a su proyecto (tensiones, número de fases, factores de simultaneidad). También puedo dimensionar ejemplos adicionales incluyendo pérdidas térmicas y verificación de protecciones.
