¿Qué son los Voltios y los Amperios?

Voltios (V): El voltaje es la fuerza que impulsa los electrones a través de un circuito eléctrico.

Se mide en voltios (V) y es una medida del potencial eléctrico entre dos puntos.

Amperios (A): La corriente eléctrica, medida en amperios (A), es la cantidad de carga eléctrica que pasa a través de un punto en un circuito por unidad de tiempo.

El voltaje y la corriente están relacionados mediante la ley de Ohm, que establece que la corriente es directamente proporcional al voltaje e inversamente proporcional a la resistencia.

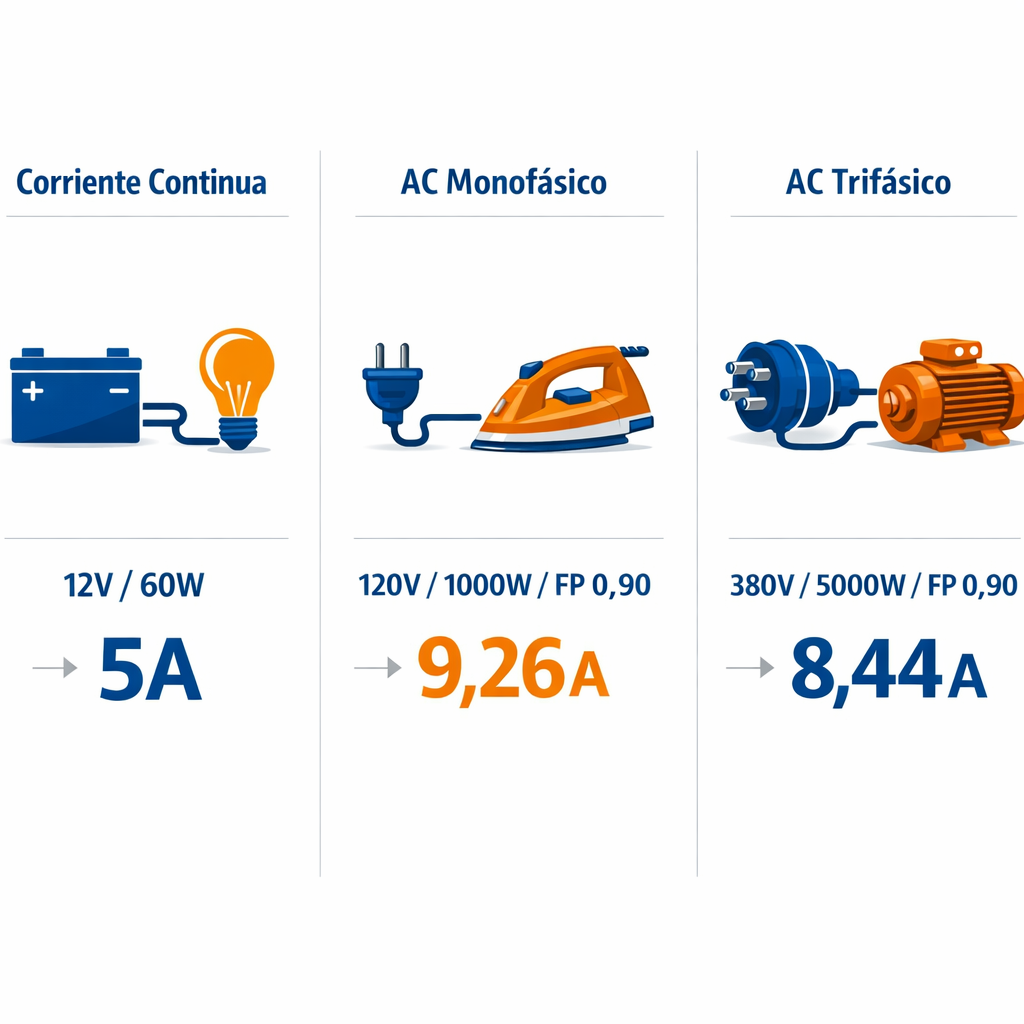

Fórmulas para la conversión de voltios a amperios

Existen varias fórmulas para convertir voltios a amperios, dependiendo de los datos disponibles y del tipo de circuito (CC o CA).

A continuación, describiremos las fórmulas aplicables para ambos tipos de circuitos:

1. Corriente continua (CC)

En un circuito de corriente continua, la relación entre el voltaje (V), la corriente (I) y la resistencia (R) está definida por la Ley de Ohm:

Donde:

• I es la corriente en amperios (A).
• V es el voltaje en voltios (V).
• R es la resistencia en ohmios (Ω).

Además, si conocemos la potencia en lugar de la resistencia, podemos usar la fórmula derivada de la Ley de Potencia:

Donde:

• P es la potencia en watts (W).
• V es el voltaje en voltios (V).

2. Corriente alterna monofásica (CA)

En corriente alterna (CA), el cálculo de la corriente es más complejo debido a la presencia del factor de potencia (cos φ).

Para un circuito monofásico, la fórmula que relaciona la potencia aparente (S), el voltaje y la corriente es:

Donde:

• P es la potencia en watts (W).
• V es el voltaje en voltios (V).
• cos φ es el factor de potencia (sin unidades).

En aplicaciones prácticas, se utiliza a menudo la potencia aparente medida en voltamperios (VA), por lo que la fórmula para la corriente también puede expresarse en función de la potencia aparente:

Donde:

• S es la potencia aparente en voltamperios (VA).
• V es el voltaje en voltios (V).

3. Corriente alterna trifásica (CA)

En un sistema trifásico, la corriente se calcula de manera diferente. Para sistemas trifásicos, la fórmula es la siguiente:

Donde:

• P es la potencia activa en watts (W).
• V es el voltaje entre fases (V).
• cos φ es el factor de potencia.
• √3 es la raíz cuadrada de 3 (aproximadamente 1.732), que tiene en cuenta la distribución trifásica.

Ejemplo práctico: Conversión de voltios a amperios en un sistema monofásico

Supongamos que tenemos una oficina con una carga total de 4,000 watts y un factor de potencia de 0.8. El sistema funciona con un voltaje de 230 V monofásico. Queremos calcular la corriente que fluye por el sistema.

Paso 1: Identificar los datos

• Potencia (P) = 4,000 W
• Voltaje (V) = 230 V
• Factor de potencia (cos φ) = 0.8

Paso 2: Aplicar la fórmula de corriente para CA monofásica

Usamos la fórmula de corriente en CA monofásica:

Sustituyendo los valores:

Explicación del resultado

El resultado es que la corriente que fluye por el sistema es de aproximadamente 21.74 amperios.

Esto significa que, bajo una carga total de 4,000 watts y un factor de potencia de 0.8, el cableado y los dispositivos de protección del circuito deben estar dimensionados para manejar una corriente de al menos 21.74 amperios.

Este cálculo es fundamental para garantizar que el sistema eléctrico opere de manera segura, evitando sobrecargas y asegurando que el cableado y los dispositivos como los interruptores automáticos estén adecuadamente seleccionados.

Importancia del factor de potencia en CA

El factor de potencia (cos φ) es crucial en los cálculos de corriente en circuitos de CA.

En el ejemplo anterior, un factor de potencia de 0.8 indica que solo el 80% de la energía se está utilizando para realizar trabajo útil (potencia activa), mientras que el resto es potencia reactiva, que no contribuye directamente al trabajo pero afecta el dimensionamiento de los conductores y equipos.

Un factor de potencia bajo puede resultar en mayores corrientes, lo que a su vez incrementa las pérdidas en el sistema y puede requerir conductores más gruesos.

Por esta razón, muchas instalaciones industriales incluyen corrección del factor de potencia para mejorar la eficiencia energética.

Ejemplo adicional: Sistema trifásico

Consideremos ahora un sistema trifásico con una potencia de 10,000 watts, un voltaje de 400 V y un factor de potencia de 0.9. Queremos calcular la corriente que fluye por el sistema.

Paso 1: Identificar los datos

• Potencia (P) = 10,000 W
• Voltaje (V) = 400 V
• Factor de potencia (cos φ) = 0.9

Paso 2: Aplicar la fórmula de corriente trifásica

La fórmula para la corriente en un sistema trifásico es:

Sustituyendo los valores:

Explicación del resultado

La corriente que fluye en el sistema trifásico es de aproximadamente 16.04 amperios.

Este cálculo es vital para seleccionar adecuadamente los cables y los dispositivos de protección en sistemas trifásicos, que suelen manejar cargas más grandes que los sistemas monofásicos.

El uso de un voltaje más alto en estos sistemas permite reducir la corriente, lo que a su vez reduce las pérdidas por calentamiento en los conductores.

Recomendaciones para una Conversión Precisa

1. Verificar el Factor de Potencia (FP):
   En circuitos de corriente alterna, especialmente con cargas inductivas como motores o transformadores, asegúrate de considerar el factor de potencia para realizar cálculos precisos. Un bajo factor de potencia aumenta la corriente necesaria para la misma potencia.
2. Usar la Resistencia Nominal:
   En casos donde utilices la fórmula basada en resistencia, asegúrate de usar el valor correcto de la resistencia nominal para evitar cálculos erróneos que puedan sobrecargar el circuito.
3. Considerar la Caída de Tensión:
   En sistemas largos de distribución eléctrica, la caída de tensión puede afectar el cálculo de amperios. Si el voltaje disminuye significativamente, se necesitará una mayor corriente para mantener la misma potencia.
4. Tablas de Cálculo:
   Usar tablas de conversión de voltios a amperios, como las que presentamos a continuación, te permitirá obtener valores aproximados rápidamente sin necesidad de realizar cálculos manuales.

Tablas de Conversión de Voltios a Amperios

Tabla 1: Voltios a Amperios en Circuitos Monofásicos (110 V y 220 V)

Tabla 2: Voltios a Amperios en Circuitos Trifásicos (380 V y 400 V)

Tabla 3: Voltios a Amperios en Circuitos de Corriente Continua (12 V y 24 V)

Preguntas Frecuentes (FAQ) sobre la Conversión de Voltios a Amperios

1. ¿Cómo se realiza la conversión de voltios a amperios si solo conozco la potencia?

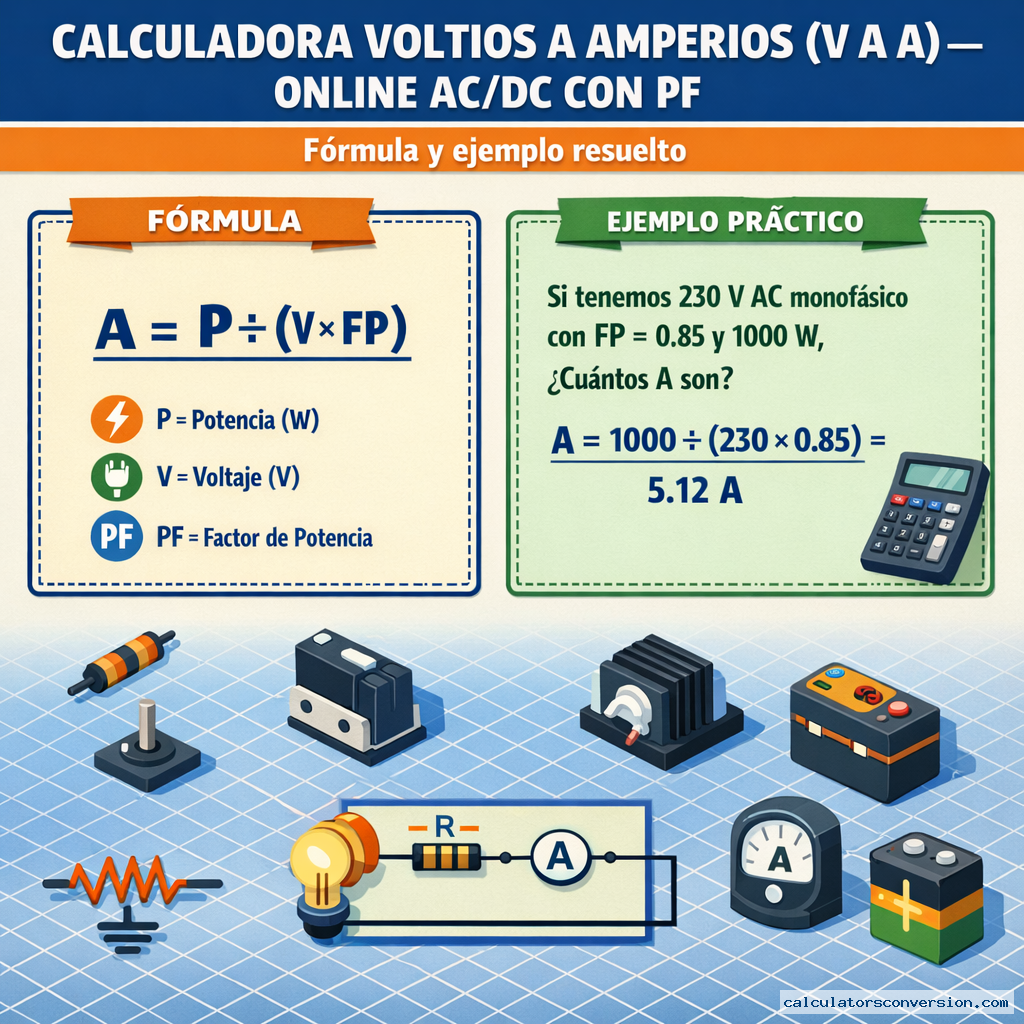

Para convertir voltios a amperios conociendo la potencia, usa la fórmula:
I (A) = P (W) / V (V). Esta fórmula te permite calcular la corriente dividiendo la potencia en vatios por el voltaje.

2. ¿Qué es el factor de potencia y cómo afecta la conversión en corriente alterna?
El factor de potencia (FP) es una medida de cuán eficientemente se utiliza la energía en un sistema de corriente alterna. Si no se incluye en el cálculo, la corriente estimada puede ser menor a la real, lo que puede resultar en sobrecargas. Para incluirlo, usa la fórmula:
I (A) = P (W) / (V (V) x FP).

3. ¿Es lo mismo convertir voltios a amperios en sistemas monofásicos que trifásicos?
No. En sistemas trifásicos, la conversión requiere una fórmula específica debido a la distribución de la energía en tres fases. Usa la fórmula:
I (A) = P (W) / (√3 x V (V) x FP).

4. ¿Cómo puedo calcular la corriente en sistemas de corriente continua (CC)?
En sistemas de corriente continua, la fórmula para convertir voltios a amperios es más simple porque no necesitas el factor de potencia. La fórmula es:
I (A) = P (W) / V (V).

5. ¿Qué es la caída de tensión y cómo afecta la conversión de voltios a amperios?
La caída de tensión ocurre cuando hay una pérdida de voltaje a lo largo de un conductor debido a la resistencia. Si no se considera, los cálculos de amperios pueden ser incorrectos y provocar sobrecargas.

6. ¿Cómo afecta la resistencia a la conversión de voltios a amperios?
Si conoces la resistencia en ohmios (Ω), puedes usar la ley de Ohm para convertir voltios a amperios:
I (A) = V (V) / R (Ω).

7. ¿Cuándo es importante utilizar tablas de conversión de voltios a amperios?
Las tablas de conversión son útiles cuando necesitas obtener resultados rápidamente sin realizar cálculos detallados, especialmente en aplicaciones domésticas o comerciales comunes.
