I_nominal = kVA × 1000 / (√3 × V) (trifásico) · I_nominal = kVA × 1000 / V (monofásico) · I_cc = I_nominal / (%Z / 100)Valores rápidos de kVA (clic para expandir)
ⓘ Impedancia típica según potencia (referencia)
El valor exacto depende del fabricante y la norma (IEEE, IEC, RETIE). Verifica siempre la placa del transformador.
↔ Cálculo inverso: de Icc a kVA o %Z
Calcular la corriente de cortocircuito de un transformador es el primer paso para dimensionar correctamente interruptores, fusibles, barras y tableros de distribución. Sin este dato, es imposible garantizar que tu instalación cumpla normas como la IEEE C57, la IEC 60076 o la NEC/NTC 2050. En esta guía vas a encontrar la fórmula para calcular la corriente de cortocircuito de un transformador, una calculadora en línea que te da el resultado al instante y seis ejemplos resueltos con datos reales de transformadores comerciales.
Tabla de Corriente de Cortocircuito en Transformadores Comunes
Esta tabla reúne los valores de cortocircuito más usados en instalaciones comerciales e industriales. Las corrientes están calculadas como bolted fault (falla franca sin impedancia de arco), que es el escenario más severo y el que debes usar para seleccionar protecciones.
| Potencia (kVA) | Voltaje (V) | Fases | %Z | I Nominal (A) | I Cortocircuito (A) | Aplicación típica |
|---|---|---|---|---|---|---|
| 15 | 240 | 1Ø | 3.0% | 62.50 | 2,083.33 | Residencial, pequeñas cargas |
| 25 | 240 | 1Ø | 4.0% | 104.17 | 2,604.17 | Edificio residencial, locales |
| 50 | 240 | 1Ø | 5.0% | 208.33 | 4,166.67 | Comercio mediano |
| 75 | 480 | 3Ø | 5.5% | 90.21 | 1,640.21 | Talleres, plantas pequeñas |
| 112.5 | 208 | 3Ø | 6.0% | 312.30 | 5,204.93 | Edificios comerciales |
| 150 | 208 | 3Ø | 5.0% | 416.42 | 8,328.40 | Centros comerciales |
| 225 | 480 | 3Ø | 6.0% | 270.63 | 4,510.58 | Industria mediana |
| 300 | 480 | 3Ø | 6.5% | 360.84 | 5,551.44 | Planta industrial |
| 500 | 480 | 3Ø | 5.5% | 601.40 | 10,934.61 | Industria pesada, minería |
| 750 | 208 | 3Ø | 6.0% | 2,082.09 | 34,701.56 | Hospitales, data centers |
| 1000 | 480 | 3Ø | 6.0% | 1,202.81 | 20,046.85 | Gran industria |
| 1500 | 480 | 3Ø | 6.5% | 1,804.22 | 27,757.20 | Subestaciones principales |
| 2000 | 480 | 3Ø | 7.0% | 2,405.63 | 34,366.07 | Plantas petroquímicas |
| 2500 | 480 | 3Ø | 8.0% | 3,007.03 | 37,587.92 | Refinerías, acerías |
Nota: Los valores de %Z son rangos típicos según NEMA TP-1 e IEEE C57.12. El valor exacto está en la placa de datos de tu transformador — úsalo siempre que lo tengas disponible.

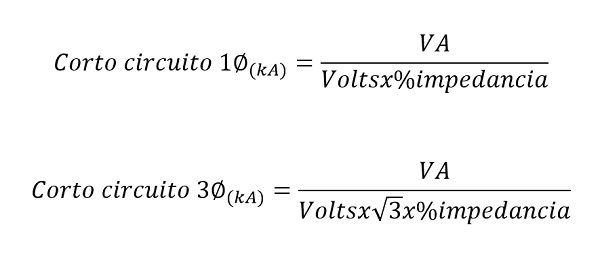

Fórmulas para Calcular la Corriente de Cortocircuito de un Transformador
El cálculo de cortocircuito en transformadores se divide en dos pasos: primero obtienes la corriente nominal y luego la divides por la impedancia porcentual. Así de simple. Aquí tienes las fórmulas desglosadas.

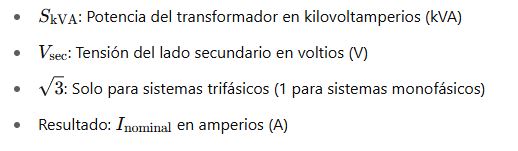

Paso 1 — Corriente nominal del transformador
Monofásico: I_nominal = (kVA × 1000) ÷ V_secundario
Donde kVA es la potencia nominal del transformador (placa de datos), V_secundario es la tensión línea-línea en el lado secundario y √3 = 1.7321 para sistemas trifásicos.

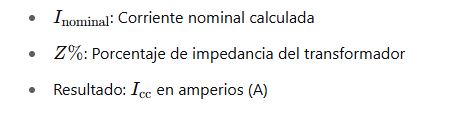

Paso 2 — Corriente de cortocircuito
La impedancia porcentual (%Z) es el dato más crítico: representa la caída de tensión interna del transformador cuando circula corriente nominal. Un %Z bajo produce corrientes de cortocircuito más altas — y necesitas protecciones con mayor poder de corte.
Variables y su significado
%Z — Impedancia del transformador: Valores típicos van de 2% a 10%. Transformadores de distribución pequeños (3–15 kVA) suelen tener 2%–4.5%, mientras que los de potencia (1000+ kVA) están entre 6%–10%. Un %Z más alto limita la corriente de cortocircuito pero aumenta la regulación de tensión.
kVA — Potencia aparente: Siempre usa el valor de placa, no la potencia de carga real. El cálculo de cortocircuito usa la capacidad máxima del transformador.
V — Tensión secundaria: Es el voltaje línea-línea. Para sistemas 208Y/120 V trifásicos, usa 208 V. Para monofásicos derivados de un sistema trifásico, usa el voltaje fase-neutro (120 V) si la falla es fase-neutro, o el voltaje línea-línea (240 V) si la falla es entre fases.
Tipos de Falla y Diferencias: Monofásico vs. Trifásico
No todas las fallas de cortocircuito son iguales. El tipo de falla determina la magnitud de corriente y cómo dimensionas la protección.
| Tipo de falla | Descripción | Severidad | Frecuencia | Corriente típica |
|---|---|---|---|---|
| Trifásica (3Ø) | Las tres fases en contacto simultáneo — «bolted fault» | Máxima | ~5% de las fallas | 100% de Icc calculada |
| Línea-Línea (L-L) | Dos fases en contacto | Alta | ~15% | ~87% de Icc trifásica |
| Línea-Tierra (L-G) | Una fase a tierra | Media-Alta | ~70% | Variable según puesta a tierra |
| Doble Línea-Tierra | Dos fases a tierra | Alta | ~10% | Variable |
La falla trifásica es la que produce la corriente más alta y es la que usamos para dimensionar protecciones. Aunque solo representa un 5% de las fallas reales, es el escenario de diseño porque si tu protección aguanta la trifásica, aguanta cualquiera.
Cálculo Inverso: De Corriente de Cortocircuito a kVA o %Z
En la práctica, a veces necesitas el cálculo al revés. Por ejemplo: te dan un nivel de cortocircuito disponible en la barra y necesitas saber qué impedancia de transformador lo produciría, o qué potencia máxima de transformador puedes instalar sin exceder la capacidad de interrupción de tus protecciones.
Encontrar %Z: %Z = (I_nominal ÷ I_cc) × 100
| Icc disponible (A) | Voltaje (V) | %Z asumido | kVA máximo del trafo |
|---|---|---|---|
| 10,000 | 480 | 6% | 498.83 |
| 22,000 | 480 | 5.75% | 1,050.89 |
| 35,000 | 208 | 6% | 756.46 |
| 50,000 | 480 | 7% | 2,909.33 |
La calculadora de arriba tiene un modo inverso integrado — abre la sección «Cálculo inverso» debajo del resultado.
6 Ejemplos Resueltos de Cálculo de Cortocircuito en Transformadores
Ejemplo 1 — Transformador trifásico 150 kVA / 480 V / 5% Z
Datos: kVA = 150 · V = 480 · %Z = 5 · Fases = 3Ø
Paso 1: I_nom = 150 × 1000 ÷ (1.7321 × 480) = 150,000 ÷ 831.38 = 180.42 A
Paso 2: I_cc = 180.42 ÷ 0.05 = 3,608.44 A
Este es un transformador común en centros comerciales y edificios de oficinas con sistema 480/277 V. La corriente de 3,608 A requiere interruptores con poder de corte mínimo de 5 kA (holgura de seguridad).
Ejemplo 2 — Transformador monofásico 75 kVA / 240 V / 4% Z
Datos: kVA = 75 · V = 240 · %Z = 4 · Fases = 1Ø
Paso 1: I_nom = 75 × 1000 ÷ 240 = 312.50 A
Paso 2: I_cc = 312.50 ÷ 0.04 = 7,812.50 A
Transformador monofásico de media potencia, típico en instalaciones residenciales grandes o pequeños comercios. El %Z bajo (4%) genera una corriente de cortocircuito alta — necesitas protecciones de 10 kA mínimo.
Ejemplo 3 — Transformador trifásico 500 kVA / 208 V / 5.75% Z
Datos: kVA = 500 · V = 208 · %Z = 5.75 · Fases = 3Ø
Paso 1: I_nom = 500 × 1000 ÷ (1.7321 × 208) = 500,000 ÷ 360.28 = 1,387.86 A
Paso 2: I_cc = 1,387.86 ÷ 0.0575 = 24,136.00 A
Con 208 V secundario y 500 kVA, la corriente de cortocircuito supera los 24 kA. Los interruptores principales deben tener un poder de corte de al menos 25 kA según NEC 110.9.
Ejemplo 4 — Transformador trifásico 1000 kVA / 480 V / 6% Z
Datos: kVA = 1000 · V = 480 · %Z = 6 · Fases = 3Ø
Paso 1: I_nom = 1000 × 1000 ÷ (1.7321 × 480) = 1,000,000 ÷ 831.38 = 1,202.81 A
Paso 2: I_cc = 1,202.81 ÷ 0.06 = 20,046.85 A
Transformador de potencia para industria pesada. Una corriente de 20 kA requiere barras de cobre dimensionadas para soportar esfuerzos mecánicos y térmicos durante la falla. Evalúa la necesidad de un estudio de arco eléctrico según IEEE 1584.
Ejemplo 5 — Transformador trifásico 2500 kVA / 480 V / 8% Z
Datos: kVA = 2500 · V = 480 · %Z = 8 · Fases = 3Ø
Paso 1: I_nom = 2500 × 1000 ÷ (1.7321 × 480) = 2,500,000 ÷ 831.38 = 3,007.03 A
Paso 2: I_cc = 3,007.03 ÷ 0.08 = 37,587.92 A
Subestación principal en refinería o planta petroquímica. Con 37.6 kA de cortocircuito, necesitas interruptores con AIC de 42 kA o superior y un estudio completo de coordinación de protecciones.
Ejemplo 6 — Transformador monofásico 25 kVA / 120 V / 3% Z
Datos: kVA = 25 · V = 120 · %Z = 3 · Fases = 1Ø
Paso 1: I_nom = 25 × 1000 ÷ 120 = 208.33 A
Paso 2: I_cc = 208.33 ÷ 0.03 = 6,944.44 A
Transformador pequeño monofásico a 120 V para residencias. Aunque la potencia es baja, el voltaje reducido y la impedancia baja generan casi 7 kA de cortocircuito. Los interruptores residenciales estándar (10 kA AIC) son suficientes, pero verifica que no haya reducción por cables largos.
Cortocircuito y Motores Eléctricos: Aporte de Corriente
Los motores eléctricos conectados al sistema aportan corriente de cortocircuito adicional durante los primeros ciclos de la falla. Cuando ocurre un cortocircuito, los motores actúan como generadores momentáneos porque su inercia mantiene el campo magnético rotando. Este aporte puede aumentar la corriente total de falla entre un 4× y 6× la corriente nominal del motor durante los primeros 1–3 ciclos.
Dato de placa relevante: Para estimar el aporte de cortocircuito de un motor, necesitas su potencia (HP o kW), voltaje nominal y corriente a rotor bloqueado (LRA). La corriente de aporte del motor es aproximadamente igual a su corriente de rotor bloqueado.
Potencia de entrada vs. salida: La potencia en HP o kW que indica la placa es la potencia mecánica de salida. La potencia eléctrica de entrada es mayor: P_entrada = P_salida ÷ eficiencia. Para un motor de 100 HP con 92% de eficiencia, la potencia eléctrica de entrada es 100 ÷ 0.92 = 108.7 HP eléctricos.
Regla práctica IEEE: Para cálculos simplificados, se asume que el aporte de motores es igual a 4 veces la corriente nominal total de todos los motores conectados al bus. Esta contribución se suma a la corriente de cortocircuito del transformador para obtener el nivel total de falla en la barra.
Si tienes un transformador de 500 kVA / 480 V / 5.75% Z con 200 A en motores conectados, la corriente total es: 10,934.61 A (trafo) + 4 × 200 (motores) = 11,734.61 A.
Equivalencias Rápidas de Impedancia y Cortocircuito
Corriente de cortocircuito de un transformador de 150 kVA
3,608 A (480 V, 5%Z, 3Ø) · 8,328 A (208 V, 5%Z, 3Ø)
El voltaje secundario cambia radicalmente la Icc. A menor voltaje, mayor corriente — dimensiona protecciones según tu sistema real.
Impedancia de cortocircuito de un transformador: ¿qué es %Z?
%Z = caída de tensión interna a corriente nominal
Un transformador con 5% Z deja caer un 5% de su voltaje cuando entrega corriente nominal. A menor %Z, mayor corriente de cortocircuito.
Potencia de cortocircuito de un transformador (MVA_cc)
MVA_cc = kVA ÷ (%Z ÷ 100) ÷ 1000
Un trafo de 500 kVA y 5.5% Z tiene una potencia de cortocircuito de 9.09 MVA. Este dato sirve para estudios de coordinación a nivel del sistema.
Fórmula de cortocircuito rápida
I_cc = kVA × 1000 ÷ (√3 × V × %Z ÷ 100)
Fórmula directa para trifásicos. Combina los dos pasos en uno solo. Para monofásico, quita el √3.
¿Cuánta corriente de cortocircuito da un transformador de 1000 kVA?
20,047 A (480 V, 6%Z) · 9,623 A (600 V, 6%Z)
Transformador de potencia para gran industria. Siempre verifica el %Z de placa — la diferencia entre 5.75% y 6.5% cambia la Icc en miles de amperios.
Calculadora de transformador: datos de entrada necesarios
Necesitas: kVA + Voltaje secundario + %Z + Fases
Todos estos datos están en la placa de datos del transformador. Si no tienes el %Z, usa los valores típicos de la tabla arriba como referencia.
Normativa Aplicable: IEEE, IEC y NEC
El cálculo de cortocircuito no es un ejercicio académico — es un requisito normativo. Estas son las tres normas principales que rigen cómo debes calcular y aplicar estos valores.
| Criterio | IEEE (C37 / 551) | IEC 60909 | NEC (110.9 / 110.10) |
|---|---|---|---|
| Método de cálculo | Método E/Z con ajustes por motor y red | Factor de tensión Cmax × Un | No especifica método — exige que el AIC sea ≥ Icc disponible |
| Contribución de motores | Usa impedancias subtransitorias X»d | Usa factores de corrección estándar | Requiere considerar «todas las fuentes» |
| Factor de asimetría | Multiplicador según X/R del circuito | Factor κ según R/X | No define — pero el AIC debe cubrir asimetría |
| Aplicación geográfica | Norteamérica, Latinoamérica | Europa, Asia, África | EE.UU. (NTC 2050 en Colombia) |
En la práctica colombiana y latinoamericana, los estudios de cortocircuito suelen seguir la metodología IEEE con verificación de cumplimiento NEC/NTC 2050. Para proyectos con equipos europeos, puede requerirse un cálculo paralelo bajo IEC 60909.
Energía de Arco Eléctrico a Partir de la Corriente de Cortocircuito

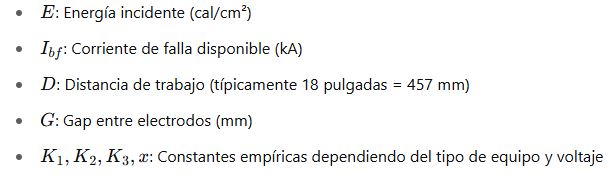

Una vez que conoces la corriente de cortocircuito, puedes estimar la energía incidente del arco eléctrico según IEEE 1584-2018. Esta energía determina el nivel de EPP (equipo de protección personal) que necesitan tus técnicos.
Donde E_n se calcula a partir de I_bf (corriente de cortocircuito en kA)
Ejemplo simplificado: Con una Icc de 20 kA en un tablero a 480 V, distancia de trabajo de 455 mm y tiempo de despeje de 0.1 s (6 ciclos), la energía incidente podría estar entre 1.5–4 cal/cm² dependiendo de la configuración de electrodos. Con esos valores, el técnico necesita EPP categoría 1 o 2 según NFPA 70E.
El cálculo detallado de arco eléctrico requiere software especializado (como SKM o ETAP), pero el primer dato que necesitas es la corriente de cortocircuito — y eso es exactamente lo que calcula esta herramienta.
Factores de Corrección por Altitud y Temperatura
Si tu instalación está a más de 1,000 metros sobre el nivel del mar (como en Bogotá a 2,600 m o Ciudad de México a 2,240 m), debes aplicar factores de corrección a las capacidades de los equipos de protección.
Altitud: Los interruptores en caja moldeada pierden capacidad de interrupción a mayor altitud porque el aire menos denso reduce la capacidad de extinción del arco. La norma IEC 60947-2 indica un factor de corrección de 1% por cada 100 m por encima de 2,000 m. Ejemplo: un interruptor de 25 kA a nivel del mar tiene un AIC efectivo de 25 × 0.94 = 23.5 kA a 2,600 m (Bogotá).
Temperatura: La impedancia del transformador varía con la temperatura. El %Z de placa se mide a 75°C (cobre) o 115°C (aluminio). A temperatura de operación real, la impedancia puede ser ligeramente mayor, lo que reduce la corriente de cortocircuito. En general, usar el %Z de placa da un resultado conservador.

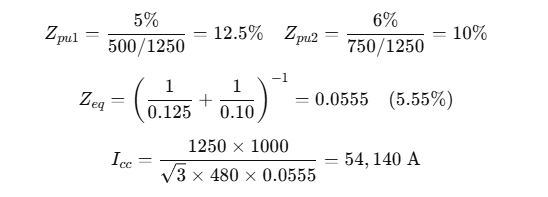

Cálculo de Cortocircuito con Transformadores en Paralelo
Cuando conectas dos o más transformadores en paralelo para alimentar un bus, la corriente de cortocircuito total es la suma de las contribuciones individuales de cada transformador. El resultado es una corriente de falla significativamente mayor que la de un solo transformador.
Ejemplo — Dos transformadores de 500 kVA en paralelo
Datos: 2 × 500 kVA · 480 V · %Z₁ = 5.5% · %Z₂ = 5.75%
Trafo 1: I_nom₁ = 601.40 A → I_cc₁ = 601.40 ÷ 0.055 = 10,934.61 A
Trafo 2: I_nom₂ = 601.40 A → I_cc₂ = 601.40 ÷ 0.0575 = 10,459.19 A
Total: I_cc = 10,934.61 + 10,459.19 = 21,393.80 A
Dos transformadores en paralelo casi duplican la corriente de cortocircuito. Esto es crítico: tus protecciones deben soportar el total, no la corriente de uno solo. Verifica que todos los interruptores aguas abajo tengan AIC ≥ 22 kA.
Impacto del Cortocircuito en Interruptores, Barras y Tableros
La corriente de cortocircuito calculada determina directamente tres aspectos de tu diseño eléctrico.
Poder de corte del interruptor (AIC): Según NEC 110.9, todos los dispositivos de protección deben tener un AIC igual o mayor a la corriente de cortocircuito disponible en el punto de instalación. Si tu cálculo da 20 kA, no puedes usar un interruptor de 14 kA.
Barras de distribución: Las barras deben soportar el esfuerzo térmico (I²t) y el esfuerzo mecánico (fuerza electromagnética entre conductores) durante la duración de la falla. A 20 kA, la fuerza entre barras separadas 100 mm puede superar los 800 N/m.
Clasificación del tablero (SCCR): NEC 110.10 exige que el tablero como ensamble tenga un SCCR adecuado. No basta con que el interruptor principal tenga suficiente AIC — el tablero completo (barras, soportes, cableado) debe resistir la falla.
Interpretación del %Z Real vs. %Z de Catálogo
El %Z que ves en el catálogo del fabricante es un valor nominal con tolerancias. Según IEEE C57.12.00, la tolerancia permitida es de ±7.5% para transformadores de dos devanados. Esto significa que un transformador con %Z nominal de 6% puede tener un %Z real entre 5.55% y 6.45%.
¿Cuál usar? Para dimensionar protecciones, usa el %Z más bajo del rango (valor nominal × 0.925) porque produce la corriente de cortocircuito más alta — el peor caso. Para estudios de regulación de tensión, usa el %Z más alto (valor nominal × 1.075) porque produce la peor caída de tensión.
Ejemplo: Un transformador con %Z de catálogo = 6%. Rango real: 5.55%–6.45%. Para cortocircuito, calcula con 5.55%: si I_nom = 1,202.81 A, entonces I_cc = 1,202.81 ÷ 0.0555 = 21,672.27 A (vs. 20,046.85 A con 6% nominal). La diferencia de 1,625 A puede obligarte a subir el calibre de tus protecciones.
Preguntas Frecuentes sobre Cortocircuito en Transformadores
¿Qué es la corriente de cortocircuito de un transformador?
Es la corriente máxima que puede fluir por el secundario del transformador cuando se produce una falla franca (impedancia externa cero). Se calcula dividiendo la corriente nominal entre el %Z del transformador: I_cc = I_nominal ÷ (%Z/100). Por ejemplo, un transformador de 150 kVA, 480 V trifásico y 5% Z tiene una Icc de 3,608 A.
¿Cómo se calcula la impedancia de cortocircuito de un transformador?
La impedancia de cortocircuito (%Z) se mide en fábrica mediante una prueba normalizada: se cortocircuita el devanado secundario y se aplica voltaje gradualmente al primario hasta que circule la corriente nominal. El voltaje aplicado (como porcentaje del nominal) es el %Z. Valores típicos: 2%–4.5% para trafos de 3–15 kVA y 5.5%–8% para trafos de 300–1000 kVA.
¿Qué pasa si la impedancia %Z es muy baja?
Una impedancia baja genera corrientes de cortocircuito más altas. Un transformador de 500 kVA/480 V con 4% Z produciría 15,035 A de cortocircuito, mientras que con 7% Z solo produciría 8,591 A. Una Icc más alta exige interruptores con mayor poder de corte, barras más robustas y tableros con SCCR superior.
¿Cuál es la fórmula para calcular la corriente de cortocircuito de un transformador trifásico?
La fórmula completa en un solo paso es: I_cc = (kVA × 1000) ÷ (√3 × V × %Z ÷ 100). Para un transformador trifásico de 300 kVA, 480 V y 6.5%Z: I_cc = 300,000 ÷ (1.7321 × 480 × 0.065) = 300,000 ÷ 54.04 = 5,551 A.
¿Qué diferencia hay entre cortocircuito monofásico y trifásico?
La falla trifásica produce la corriente más alta porque las tres fases están involucradas simultáneamente. La fórmula usa √3 en el denominador, lo que reduce la corriente nominal respecto al monofásico para la misma potencia. Sin embargo, el cortocircuito trifásico sigue siendo el escenario de diseño porque es la falla más severa para las protecciones.
¿Cómo afecta la altitud al cálculo de cortocircuito?
La altitud no cambia la corriente de cortocircuito calculada, pero sí afecta la capacidad de interrupción de los equipos. A más de 2,000 m sobre el nivel del mar, la menor densidad del aire reduce la capacidad de extinción de arco de los interruptores en aproximadamente 1% por cada 100 m adicionales. En Bogotá (2,600 m), aplica un factor de corrección del 94% al AIC del interruptor.
¿Qué es el poder de corte (AIC) y cómo se relaciona con Icc?
El AIC (Ampere Interrupting Capacity) es la corriente máxima que un interruptor puede interrumpir de forma segura. Según NEC 110.9, el AIC debe ser ≥ a la corriente de cortocircuito disponible en el punto de instalación. Si calculas 20 kA de cortocircuito, necesitas un interruptor con AIC de al menos 22 kA (con margen de seguridad).
¿Cómo calculo el cortocircuito con dos transformadores en paralelo?
Suma las corrientes de cortocircuito individuales: I_cc_total = I_cc₁ + I_cc₂. Dos transformadores de 500 kVA/480 V/5.5%Z en paralelo producen 10,935 × 2 = 21,870 A de cortocircuito. Esto casi duplica el nivel de falla y puede requerir cambiar todas las protecciones aguas abajo.
¿Los motores aportan corriente de cortocircuito?
Sí. Los motores actúan como generadores durante los primeros ciclos de una falla porque su inercia mantiene el campo magnético. La regla práctica IEEE estima su aporte en 4× la corriente nominal de todos los motores conectados al bus. Este aporte se suma a la corriente de cortocircuito del transformador.
¿Qué es una falla «bolted fault»?
Es una falla trifásica con impedancia de contacto cero — los conductores están en contacto metálico directo (como si estuvieran atornillados, de ahí «bolted»). Produce la corriente de cortocircuito máxima posible y es el escenario que usamos para dimensionar protecciones. En la realidad, las fallas tienen cierta impedancia de arco que reduce la corriente real.
¿Con qué valor de %Z debo calcular: el de placa o el de catálogo?
Usa el de placa siempre que lo tengas. Si solo tienes el valor de catálogo, aplica el factor de tolerancia IEEE C57.12.00 (±7.5%): para cortocircuito, usa %Z_min = nominal × 0.925 (peor caso). Para regulación de tensión, usa %Z_max = nominal × 1.075.
¿Puedo usar esta calculadora para transformadores de media tensión?
Sí, la fórmula es la misma para cualquier nivel de tensión. Solo asegúrate de usar el voltaje del lado donde quieres conocer la corriente de cortocircuito (normalmente el secundario). Para transformadores de 13.2 kV / 480 V, ingresa 480 V como voltaje secundario. Las corrientes de cortocircuito en el lado de alta tensión son proporcionalmente menores por la relación de transformación.
