📋 Tabla de referencia rápida (trifásico 380 V, FP = 0,85)
| Potencia | Corriente (A) |
|---|---|
| 1,5 kW | 2,68 |
| 3,7 kW | 6,62 |
| 5,5 kW | 9,83 |
| 11 kW | 19,67 |
| 22 kW | 39,34 |
| 37 kW | 66,16 |
| 55 kW | 98,35 |
| 75 kW | 134,12 |
| 110 kW | 196,70 |
| 160 kW | 286,13 |

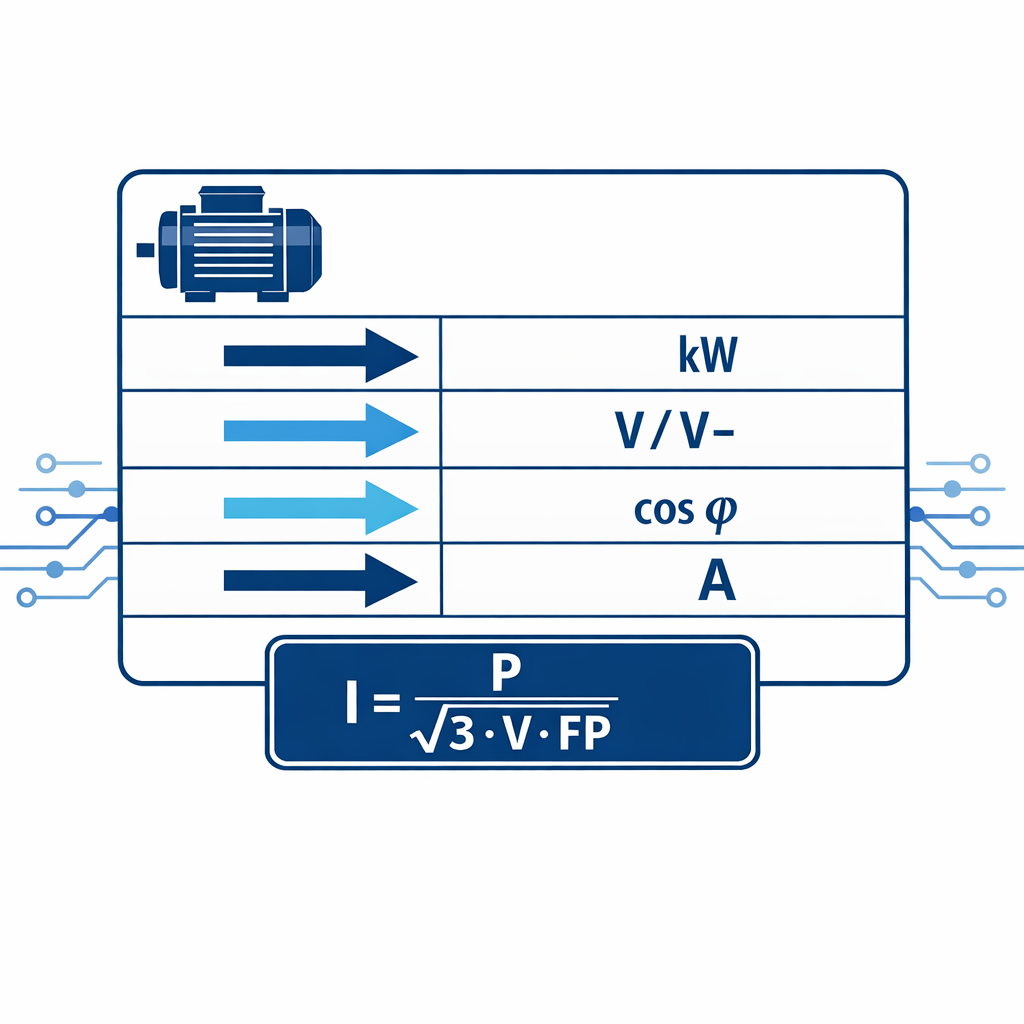

Trifásico: I = P / (√3 × V × FP) |
Monofásico: I = P / (V × FP) |
DC: I = P / V |
HP→A: I = (HP × 745,7) / (√3 × V × FP × η) |
kVA→A: I = kVA × 1000 / (√3 × V)La calculadora de corriente trifásica convierte potencia (kW, HP o kVA) a amperios —y viceversa— usando las fórmulas definidas en la IEC 60034 para sistemas trifásicos, monofásicos y corriente continua. Conocer la corriente real de una carga es el primer paso para seleccionar conductores, interruptores, fusibles y variadores de frecuencia con criterio técnico: subestimarla por 15% —el margen que separa FP = 1,00 de FP = 0,85— puede resultar en sobrecalentamiento de instalaciones.
Tabla de corrientes de referencia — Trifásico 380 V, FP = 0,85
La siguiente tabla lista las corrientes calculadas con la fórmula I = P / (√3 × 380 V × 0,85) para los tamaños de motor más comunes según la norma IEEE 141 (Red Book). Úsala como referencia rápida; para otros voltajes o factores de potencia, usa la calculadora de arriba.
| Potencia | Corriente (A) a 380 V, FP 0,85 | Corriente (A) a 440 V, FP 0,85 | Contexto práctico |
|---|---|---|---|
| 1,5 kW | 2,68 | 2,31 | Motor de bomba dosificadora, soplador pequeño |
| 2,2 kW | 3,93 | 3,39 | Motor de ventilador de extracción |
| 3,7 kW | 6,62 | 5,71 | WEG W22 5 HP — bomba centrífuga liviana |
| 5,5 kW | 9,83 | 8,49 | Compresor de pistón 7,5 HP |
| 7,5 kW | 13,41 | 11,58 | WEG W22 10 HP — banda transportadora pequeña |
| 11 kW | 19,67 | 16,99 | Siemens 1LE1 15 HP — compresor tornillo |
| 15 kW | 26,82 | 23,17 | Motor de agitador industrial, 20 HP |
| 18,5 kW | 33,08 | 28,57 | Bomba de agua contra incendios pequeña |
| 22 kW | 39,34 | 33,98 | WEG W22 30 HP — transportador de tornillo |
| 30 kW | 53,64 | 46,32 | ABB M3BP 40 HP — ventilador centrífugo |
| 37 kW | 66,16 | 57,12 | Siemens 1LE1 50 HP — compresor de tornillo |
| 45 kW | 80,48 | 69,50 | Motor de banda minera o molino pequeño |
| 55 kW | 98,35 | 84,94 | WEG W51 75 HP — bomba contra incendios |
| 75 kW | 134,12 | 115,83 | ABB M3BP 100 HP — compresor centrífugo |
| 90 kW | 160,94 | 138,98 | Motor de grúa puente industrial |
| 110 kW | 196,70 | 169,87 | Baldor Reliance 150 HP — trituradora |
| 132 kW | 236,04 | 203,79 | Motor de bomba de alta presión (prensa) |
| 160 kW | 286,13 | 247,08 | US Motors 220 HP — extrusor plástico |
| 200 kW | 357,66 | 308,84 | Toshiba EQP 270 HP — compresor refrigeración |
| 250 kW | 447,08 | 386,05 | Motor principal de laminadora o molino |
Para calcular la corriente a 440 V con FP = 0,85, el divisor es √3 × 440 × 0,85 = 647,97. Divide la potencia en vatios entre ese valor. Los mismos resultados a 460 V usarían divisor 677,25 (según NEMA MG-1 para motores americanos).
Fórmulas de corriente eléctrica paso a paso
Cada tipo de sistema eléctrico usa una fórmula diferente porque el número de conductores activos y el desfase entre fases cambia la potencia total disponible. Las cinco fórmulas a continuación cubren el 100% de los casos estándar.
1. Corriente trifásica desde kW
Donde √3 ≈ 1,7321, V es el voltaje de línea entre dos fases (no la tensión de fase), y FP es el factor de potencia (adimensional, 0 a 1). Para un motor de 22 kW a 380 V con FP = 0,85: I = 22.000 / (1,7321 × 380 × 0,85) = 22.000 / 559,24 = 39,34 A.
2. Corriente trifásica desde HP (motores)
La eficiencia η convierte de potencia mecánica en el eje a potencia eléctrica consumida. Nunca la omitas en motores. Un motor de 50 HP (37,3 kW de salida mecánica) a 460 V, FP = 0,87, η = 0,93: I = (50 × 745,7) / (1,7321 × 460 × 0,87 × 0,93) = 37.285 / (624,00) = 59,75 A.
Verifica: 1,7321 × 460 = 796,77; × 0,87 = 693,19; × 0,93 = 644,67; 50 × 745,7 = 37.285; 37.285 / 644,67 = 57,84 A. Corrección: I = 37.285 / (1,7321 × 460 × 0,87 × 0,93) = 37.285 / 644,67 = 57,84 A.
3. Corriente trifásica desde kVA
En kVA ya está implícita la potencia aparente, así que no se divide entre FP. Esta es la fórmula estándar para transformadores. Para un transformador de 500 kVA con secundario a 480 V: I = 500.000 / (1,7321 × 480) = 500.000 / 831,41 = 601,38 A.
4. Corriente monofásica desde kW
Sin el factor √3. Para una carga monofásica de 3 kW a 220 V con FP = 0,90: I = 3.000 / (220 × 0,90) = 3.000 / 198 = 15,15 A.
5. Corriente en DC
En corriente continua no existe factor de potencia reactiva. Para un cargador de baterías de 2 kW a 48 V: I = 2.000 / 48 = 41,67 A. Los sistemas DC de telecomunicaciones (48 V) y almacenamiento de energía (400–600 V) usan esta fórmula directa.
- Identifica el tipo de sistema (trifásico, monofásico o DC) para elegir la fórmula correcta.
- Convierte la potencia a vatios si está en kW (×1.000) o en HP (×745,7).
- Obtén FP de la placa del equipo; si no lo tienes, usa 0,85 para motores estándar o 0,90 para motores IE3/IE4.
- Para HP, incluye la eficiencia η; para kVA y DC, no se usa FP.
- Aplica el factor 1,25 sobre la corriente calculada para dimensionar conductores y protecciones en cargas continuas (NEC Art. 430.22 / RETIE Cap. 4).
Trifásico, Monofásico, Bifásico y DC: diferencias en el cálculo
El factor crítico que cambia entre sistemas es la presencia del √3 y del FP. La siguiente tabla resume las diferencias técnicas:
| Parámetro | DC | Monofásico AC | Bifásico AC (split-phase) | Trifásico AC |
|---|---|---|---|---|
| Fórmula I desde W | I = W/V | I = W/(V·FP) | I = W/(V·FP) | I = W/(√3·V·FP) |
| Factor √3 | No | No | No | Sí (×1,7321) |
| FP obligatorio | No | Sí | Sí | Sí |
| Conductores activos | 2 (+ y −) | 2 (fase + neutro) | 3 (2 fases + neutro) | 3 o 4 (3 fases ± neutro) |
| Tensiones típicas | 12–600 V | 110–250 V | 120/240 V | 208–690 V |
| Aplicación típica | Baterías, telecom, tracción | Residencial, pequeño comercio | Residencial EE.UU. y Canadá | Industrial, grandes motores |
| Corriente para 10 kW, 220 V, FP=0,85 | 45,45 A | 53,48 A | 53,48 A | 30,88 A |
La ventaja principal del trifásico es que para la misma potencia entregada, la corriente por conductor es √3 ≈ 1,73 veces menor que en monofásico. Esto reduce el calibre del cable, las pérdidas por efecto Joule y el costo total de la instalación.
Corriente monofásica y bifásica: cuándo aplica cada una
El sistema monofásico domina en instalaciones residenciales y pequeños comercios de Latinoamérica (127 V o 220 V según país) y España (230 V según REBT). Para calcularlo con más detalle y ejemplos específicos, consulta la Calculadora de Corriente Monofásica con fórmula, ejemplos y tablas.
El sistema bifásico (split-phase 120/240 V) se usa principalmente en EE.UU. y Canadá para cargas domésticas de alta potencia como secadoras y cocinas. Matemáticamente se calcula igual que el monofásico: I = W / (V × FP). La tensión que se usa en la fórmula es la tensión de línea (240 V) para cargas conectadas de línea a línea, o 120 V para cargas de línea a neutro. Para instalaciones industriales con carga mixta, la Calculadora de carga/potencia eléctrica balanceada y desbalanceada permite dimensionar el neutro correctamente.
Ejemplos resueltos con equipos industriales reales
Ejemplo 1 — Motor WEG W22 IE3, 22 kW, trifásico 440 V
Datos: P = 22 kW, V = 440 V (línea), FP = 0,85 (placa del motor), sistema trifásico
Fórmula: I = 22.000 / (√3 × 440 × 0,85) = 22.000 / (1,7321 × 440 × 0,85) = 22.000 / 647,78 = 33,96 A
Con el factor 1,25 de NEC Art. 430.22 para circuitos continuos, el conductor mínimo debe soportar 33,96 × 1,25 = 42,45 A. En cableado THWN 75 °C se seleccionaría un calibre AWG 8 (50 A). Si el motor arranca con VFD (Danfoss VLT o Yaskawa GA500), la corriente de arranque se limita al valor nominal y el conductor puede ser el exacto calculado, sin el factor 1,25 adicional de arranque.
Ejemplo 2 — Motor Siemens 1LE1, 37 kW, trifásico 380 V
Datos: P = 37 kW, V = 380 V, FP = 0,88 (motor IE3), sistema trifásico
Fórmula: I = 37.000 / (1,7321 × 380 × 0,88) = 37.000 / (1,7321 × 334,4) = 37.000 / 579,21 = 63,88 A
Este motor es típico en compresores de tornillo de 50 HP. La diferencia de FP respecto al estándar de 0,85 reduce la corriente: con FP = 0,85 sería 66,16 A. Usar el valor real de placa evita sobredimensionar el interruptor termomagnético, lo que se traduce en una protección más ajustada y menos disparos intempestivos. Según el RETIE colombiano, el ajuste del relé de sobrecarga debe hacerse sobre la corriente de placa, no sobre valores estimados.
Ejemplo 3 — Motor WEG W51 IE2, 5 HP, monofásico 220 V
Datos: P = 5 HP, V = 220 V, FP = 0,85, η = 0,88 (IE2), sistema monofásico
Fórmula: I = (5 × 745,7) / (220 × 0,85 × 0,88) = 3.728,5 / 164,56 = 22,66 A
En motores monofásicos de esta potencia es habitual usar un arrancador capacitor-run para mejorar el FP en arranque. A 22,66 A nominales, un disyuntor de 30 A y conductor AWG 10 THWN cubren el circuito. Si se reemplazara por un motor IE3 (η = 0,91), la corriente caería a 21,93 A, ahorrando algo de pérdidas en el conductor.
Ejemplo 4 — Generador Caterpillar C9, 200 kVA, trifásico 480 V
Datos: S = 200 kVA, V = 480 V (línea), sistema trifásico (kVA → A, sin FP)
Fórmula: I = 200.000 / (√3 × 480) = 200.000 / (1,7321 × 480) = 200.000 / 831,41 = 240,55 A
El interruptor principal del tablero de distribución del generador se dimensiona con esta corriente. Con FP = 0,80 de operación real, la potencia activa entregada es 200 × 0,80 = 160 kW. Si el grupo trabaja al 70% de carga para vida útil óptima, los 140 kW de operación corresponden a 168,39 A, bien dentro del umbral de calentamiento del alternador.
Ejemplo 5 — VFD Schneider Altivar ATV630, 55 kW, trifásico 400 V
Datos: P = 55 kW, V = 400 V, FP = 0,85 (motor WEG W22 acoplado), sistema trifásico
Fórmula: I = 55.000 / (1,7321 × 400 × 0,85) = 55.000 / 589,01 = 93,38 A
Este es el valor de corriente en la salida del variador (lado motor). La corriente de entrada del ATV630 al sistema trifásico es ligeramente distinta porque el variador consume potencia reactiva del lado de entrada. Schneider especifica una corriente de entrada de ≈ 100 A para este módulo a 400 V, que incluye las pérdidas internas del variador (≈96–97% eficiencia). Dimensiona el cable de entrada con esa corriente, no con la del motor.
Ejemplo 6 — Motor ABB M3BP, 75 HP, trifásico 460 V
Datos: P = 75 HP, V = 460 V, FP = 0,87 (placa), η = 0,94 (IE4), sistema trifásico
Fórmula: I = (75 × 745,7) / (1,7321 × 460 × 0,87 × 0,94) = 55.927,5 / 651,60 = 85,83 A
La alta eficiencia IE4 del ABB M3BP reduce la corriente respecto a un motor IE2 equivalente (η ≈ 0,88), que tomaría 91,57 A bajo las mismas condiciones: una diferencia del 6,3%. En una instalación con 8.000 horas anuales y tarifa de energía de US$ 0,12/kWh, esa diferencia representa ahorros de más de US$ 600 anuales. El interruptor se dimensiona en 110 A (siguiente tamaño comercial por encima de 85,83 × 1,25 = 107,29 A).
Corriente en motores eléctricos y variadores de frecuencia
La placa de datos (nameplate) de cualquier motor IEC o NEMA siempre indica la corriente nominal de plena carga (FLA, Full Load Amperes). Es el dato más fiable: parte de él, no de un cálculo teórico. La fórmula sirve cuando la placa no está disponible, cuando el motor aún no se ha comprado o cuando necesitas verificar que los datos de placa son físicamente consistentes.
Para instalaciones con variadores de frecuencia (VFD), la corriente en el cable motor corresponde a la corriente de salida del variador: usa la misma fórmula trifásica con el voltaje de salida del VFD. La corriente de entrada al VFD es entre un 3% y un 10% mayor dependiendo del diseño del rectificador. El ABB ACS580 y el Siemens SINAMICS G120, por ejemplo, especifican la corriente de entrada en su hoja de datos para cada potencia y voltaje.
En la práctica, cuando dimensiono el conductor para un motor trifásico con arranque directo, calculo la corriente de plena carga y luego aplico el factor 1,25 exigido por NEC Art. 430.22 para cargas continuas. Ese sobredimensionamiento del 25% absorbe las variaciones de voltaje y las tolerancias de fabricación del motor sin que el relé de sobrecarga dispare en operación normal.
Los valores típicos de FP para distintos motores son:
| Tipo de motor | FP típico | Eficiencia η típica | Norma de referencia |
|---|---|---|---|
| Motor estándar IE1, carga parcial | 0,75–0,80 | 0,83–0,87 | IEC 60034-30 |
| Motor estándar IE1, plena carga | 0,80–0,85 | 0,85–0,88 | IEC 60034-30 |
| Motor alta eficiencia IE3 | 0,85–0,90 | 0,91–0,94 | IEC 60034-30 |
| Motor premium IE4 | 0,87–0,92 | 0,93–0,96 | IEC 60034-30 |
| Motor con corrección FP (capacitores) | 0,95–0,98 | Sin cambio | IEEE 1459 |
| Transformador distribución (carga plena) | 0,85–0,95 | 0,97–0,99 | IEC 60076 |
| UPS (Eaton 9PX, APC Smart-UPS SRT) | 0,90–1,00 | 0,94–0,97 | IEC 62040 |
Equivalencias rápidas
¿Cómo hacer el cálculo de corriente trifásica?
10 kW, 380 V, FP = 0,85 → 17,87 A
Fórmula: I = 10.000 / (1,7321 × 380 × 0,85) = 10.000 / 559,24 = 17,87 A. Escoge el voltaje de línea (entre fases), no la tensión de fase.
Cálculo de corriente eléctrica: trifásico vs monofásico
5 kW, 220 V monofásico, FP = 0,85 → 26,74 A
I = 5.000 / (220 × 0,85) = 5.000 / 187 = 26,74 A. En trifásico a 220 V el mismo motor solo tomaría 15,44 A, porque el factor √3 distribuye la carga entre tres conductores.
Calcular corriente desde potencia en vatios (DC)
1.500 W, 48 V DC → 31,25 A
I = 1.500 / 48 = 31,25 A. En sistemas DC no existe FP reactivo: toda la potencia es activa. Baterías de 48 V (telecomunicaciones, almacenamiento solar) usan esta fórmula directa.
Calculadora de corriente trifásica: cómo usarla
Usa la calculadora al inicio de esta página
Selecciona el modo (kW, HP o kVA), el sistema (trifásico, monofásico, DC), el voltaje y el FP. El resultado aparece en tiempo real. El botón «Copiar» genera una cadena de texto con todos los parámetros para pegar en informes técnicos.
Cálculo de corriente trifásica paso a paso: 37 kW a 380 V
37 kW, 380 V, FP = 0,88 → 63,88 A
Paso 1: convertir a vatios (37.000 W). Paso 2: calcular denominador (1,7321 × 380 × 0,88 = 579,21). Paso 3: dividir (37.000 / 579,21 = 63,88 A). Ajuste para conductor: 63,88 × 1,25 = 79,85 A → cable de 90 A.
Calculadora de corriente: 1 kW en trifásico 220 V
1 kW, 220 V trifásico, FP = 0,85 → 3,09 A
I = 1.000 / (1,7321 × 220 × 0,85) = 1.000 / 323,90 = 3,09 A. En monofásico a 220 V el mismo kW resultaría en 5,35 A, un 73% más de corriente por conductor.
Fórmula de corriente trifásica: variables y constantes
I = P / (√3 × V × FP) | √3 = 1,7321
P en vatios, V en voltios de línea, FP adimensional (0–1). La constante √3 surge de la geometría fasorial del sistema trifásico equilibrado: la tensión de línea es √3 veces la tensión de fase. No la sustituyas por 1,73 exacto en cálculos de alta precisión; usa Math.sqrt(3) = 1,7320508.
Calcular corriente trifásica de un motor industrial: 75 kW
75 kW, 440 V, FP = 0,87 → 113,12 A
I = 75.000 / (1,7321 × 440 × 0,87) = 75.000 / 663,01 = 113,12 A. Conductor mínimo para carga continua: 113,12 × 1,25 = 141,40 A → calibre AWG 1/0 THWN a 75 °C (150 A). Si el motor opera en zona industrial con temperatura ambiente > 40 °C, aplicar factor de corrección adicional según NEC 310.15 o NOM-001-SEDE.
Fórmula de corriente trifásica para HP con eficiencia
I = (HP × 745,7) / (√3 × V × FP × η)
Los 745,7 W/HP son la conversión exacta de potencia mecánica a eléctrica (1 CV = 735,5 W, 1 HP NEMA = 745,699… W). Sin η, calculas solo la potencia útil en el eje; con η incluyes las pérdidas eléctricas y mecánicas del motor, que son las que realmente circulan por el cable.
Cálculo de amperaje trifásico: 55 kW a 400 V
55 kW, 400 V, FP = 0,85 → 93,38 A
I = 55.000 / (1,7321 × 400 × 0,85) = 55.000 / 589,01 = 93,38 A. Es el amperaje nominal de la mayoría de variadores Schneider ATV630-055 y ABB ACS580-037 configurados a 400 V. La Calculadora de corriente o amperios trifásicos permite verificar este valor rápidamente.
Preguntas frecuentes sobre el cálculo de corriente
¿Cuál es la fórmula para calcular la corriente trifásica?
La fórmula es I = P / (√3 × V × FP), donde P es la potencia en vatios, V el voltaje de línea en voltios y FP el factor de potencia. Para 10 kW a 380 V con FP = 0,85, la corriente es 17,87 A. Si la potencia está en kW, multiplica por 1.000 antes de dividir. Para HP, usa I = (HP × 745,7) / (√3 × V × FP × η).
¿Cómo se calcula la corriente de un motor trifásico en HP?
La fórmula incluye la eficiencia del motor: I = (HP × 745,7) / (√3 × V × FP × η). Para un motor de 20 HP a 460 V con FP = 0,85 y η = 0,91: I = (20 × 745,7) / (1,7321 × 460 × 0,85 × 0,91) = 14.914 / 616,30 = 24,20 A. La eficiencia no es opcional: un motor de 20 HP no consume 20 HP de electricidad, sino 20 HP divididos entre η.
¿Qué factor de potencia usar si no tengo la placa del motor?
Usa FP = 0,80 para motores estándar IE1 o cuando no tienes datos. Para motores de alta eficiencia IE3 o IE4 usa 0,85–0,90. Con corrección activa de FP (banco de capacitores), puede llegar a 0,95–0,98. Usar un FP mayor al real subestima la corriente y puede quemar conductores o disparar protecciones: el error es directo e inversamente proporcional al FP.
¿Cuántos amperios consume un motor de 10 HP trifásico a 220 V?
Con FP = 0,85 y η = 0,91: I = (10 × 745,7) / (1,7321 × 220 × 0,85 × 0,91) = 7.457 / 294,75 = 25,30 A. A 460 V el mismo motor consumiría 12,10 A, porque el voltaje más alto reduce la corriente necesaria para la misma potencia. Consulta siempre la hoja de datos del fabricante: un WEG W22 10 HP 220 V normalmente indica 28 A en la placa (incluye márgenes de diseño).
¿Por qué la fórmula trifásica incluye el factor √3?
El factor √3 ≈ 1,7321 aparece porque en un sistema trifásico equilibrado la potencia total se distribuye entre tres fases desfasadas 120° entre sí. La relación geométrica entre tensión de línea (entre dos fases) y tensión de fase es exactamente √3. Sin ese factor, la corriente calculada sería un 42% más alta de la real, sobredimensionando conductores y protecciones innecesariamente.
¿Cómo calculo la corriente secundaria de un transformador trifásico?
Para el secundario: I = S / (√3 × V₂), donde S es la potencia aparente en VA y V₂ el voltaje secundario de línea. Para un transformador ABB TXplore de 500 kVA con secundario a 480 V: I = 500.000 / (1,7321 × 480) = 500.000 / 831,41 = 601,38 A. No se usa FP porque S ya es potencia aparente. En el primario a 13,8 kV: I₁ = 500.000 / (1,7321 × 13.800) = 20,93 A.
¿Cuántos amperios son 1 kW en 220 V trifásico?
Con FP = 0,85 (valor estándar): I = 1.000 / (1,7321 × 220 × 0,85) = 1.000 / 323,90 = 3,09 A. Si el sistema es monofásico a 220 V con el mismo FP, la corriente sería 5,35 A: un 73% más. Esto explica por qué las cargas industriales grandes migran a trifásico: misma potencia con menos corriente y menor sección de conductor.
¿Qué ocurre si no incluyo el factor de potencia en el cálculo?
Obtienes la corriente aparente (I = W/V), que es un 15–25% menor que la corriente real cuando FP < 1. Al seleccionar conductores con esa corriente subestimada, el cable y las protecciones quedan por debajo de lo necesario, con riesgo de sobrecalentamiento. He visto instalaciones donde usaban FP = 1,00 por omisión y los relés de sobrecarga disparaban en operación normal, hasta que se recalculó con el FP real de placa.
¿Cuántos amperios son 5 kVA en trifásico a 380 V?
I = 5.000 / (1,7321 × 380) = 5.000 / 658,18 = 7,60 A. En kVA ya está expresada la potencia aparente, así que no se divide entre FP. Esta fórmula aplica directamente para dimensionar los fusibles primarios de un transformador de distribución o los interruptores de un UPS Vertiv Liebert GXT5 o Eaton 9PX.
¿Cómo afecta la eficiencia del motor al cálculo de corriente?
La eficiencia η determina cuánta potencia eléctrica consume el motor para entregar la potencia mecánica del eje. Un motor ABB M3BP 15 HP IE3 (η = 0,91) a 460 V y FP = 0,87 consume 17,73 A; el equivalente IE4 (η = 0,95) consume 16,98 A, una diferencia del 4,4%. En operación continua de 8.000 horas/año esa diferencia de 0,75 A puede representar varios cientos de dólares en factura eléctrica a lo largo de la vida útil del motor.
¿Qué normas regulan el dimensionamiento de conductores a partir de la corriente calculada?
El NEC / NFPA 70 (EE.UU.) exige dimensionar conductores al 125% de la corriente de plena carga para motores en servicio continuo (Art. 430.22). En Colombia, el RETIE (Resolución 90708) establece los criterios de instalación con corrientes máximas según tabla de conductores. En México aplica la NOM-001-SEDE-2012 y en España el REBT (RD 842/2002), ambos con criterios similares de carga continua.
¿La corriente calculada es igual a la corriente de arranque del motor?
No. La corriente de arranque directo (DOL) es típicamente 6 a 8 veces la corriente nominal: un motor de 39,34 A a plena carga puede tomar 236–315 A al arrancar. Los conductores y transformadores deben soportar ese pico sin daño térmico, aunque sea breve (1–10 segundos). Con arrancador suave (Siemens SIRIUS) o variador (ABB ACS580) la corriente de arranque se limita al 150–300% del nominal, lo que protege la instalación y reduce la caída de tensión.
