El cálculo de carga balanceada y desbalanceada es esencial para el diseño eficiente de sistemas eléctricos. Asegura el funcionamiento óptimo y seguro de instalaciones eléctricas.
En este artículo, exploraremos en detalle las metodologías para calcular cargas balanceadas y desbalanceadas. Descubre cómo aplicarlas correctamente en tus proyectos eléctricos.
Calculadora con inteligencia artificial para Calculo de carga balanceada y desbalanceada
- ¡Hola! ¿En qué cálculo, conversión o pregunta puedo ayudarte?
Ejemplo de prompt: «Calcula la carga balanceada y desbalanceada para un sistema trifásico con las siguientes cargas: Fase A = 10 kW, Fase B = 15 kW, Fase C = 20 kW.»
Fundamentos del Cálculo de Carga Balanceada y Desbalanceada
En sistemas eléctricos trifásicos, se busca mantener un equilibrio entre las cargas en cada fase para optimizar el rendimiento y minimizar pérdidas. Sin embargo, en la práctica, las cargas a menudo son desbalanceadas debido a la naturaleza variable de las aplicaciones industriales y comerciales.
El equilibrio adecuado facilita la eficiencia energética, reduce el estrés en los componentes del sistema y mejora la estabilidad operativa. Comprender cómo calcular y manejar cargas balanceadas y desbalanceadas es crucial para ingenieros electricistas.
Fórmulas para el Cálculo de Carga Balanceada y Desbalanceada
Para calcular cargas balanceadas y desbalanceadas, se utilizan varias fórmulas clave que consideran las potencias y tensiones en cada fase.
Cálculo de Carga Balanceada
En un sistema balanceado, las cargas en cada fase son iguales. La potencia total se distribuye equitativamente.
- Potencia por fase (Pfase):
P_fase = frac{P_{total}}{3} - Tensión de línea (VL): Tensión entre dos fases.
- Tensión de fase (VF): Tensión entre fase y neutro.
Cálculo de Carga Desbalanceada
En sistemas desbalanceados, las cargas en cada fase no son iguales, lo que puede causar corrientes de secuencia negativa y cero, afectando la eficiencia del sistema.
- Corriente de secuencia positiva (I1): Representa la corriente balanceada.
- Corriente de secuencia negativa (I2): Representa el desbalanceo.
- Corriente de secuencia cero (I0): Asociada a fallas a tierra.
Fórmulas Clave
Las siguientes fórmulas son esenciales para calcular las cargas balanceadas y desbalanceadas en sistemas trifásicos:
P_total = P_A + P_B + P_C
P_fase = frac{P_total}{3}
Desbalanceo (%) = frac{P_{max} - P_{min}}{P_{total}} times 100
I_{fase} = frac{P_{fase}}{V_{F}}
I_{total} = sqrt{I_{1}^2 + I_{2}^2 + I_{0}^2}

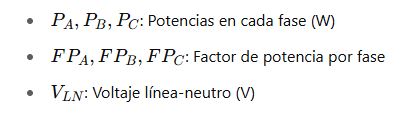

Variables:
- P_total: Potencia total del sistema.
- P_A, P_B, P_C: Potencias en cada una de las fases A, B y C.
- P_fase: Potencia por fase en un sistema balanceado.
- V_L: Tensión de línea.
- V_F: Tensión de fase.
- Desbalanceo (%): Porcentaje de desbalance en la carga.
- I_fase: Corriente en cada fase.
- I_total: Corriente total del sistema.
- I_1, I_2, I_0: Corrientes de secuencia positiva, negativa y cero.
Tablas de Cálculo de Carga Balanceada y Desbalanceada
| Fase | Potencia (kW) | Tensión de Fase (V) | Corriente (A) |
|---|---|---|---|
| A | 10 | 220 | 45.45 |
| B | 15 | 220 | 68.18 |
| C | 20 | 220 | 90.91 |
| Total | 45 | — | 204.54 |
| Concepto | Fórmula | Descripción |
|---|---|---|
| Potencia Total | P_total = P_A + P_B + P_C | Suma de potencias en todas las fases. |
| Potencia por Fase | P_fase = frac{P_total}{3} | Potencia equitativa en cada fase en sistemas balanceados. |
| Desbalanceo (%) | Desbalanceo (%) = frac{P_{max} – P_{min}}{P_{total}} times 100 | Medida del desbalance entre las cargas máximas y mínimas. |
| Corriente por Fase | I_{fase} = frac{P_{fase}}{V_{F}} | Corriente en cada fase basada en la potencia y tensión de fase. |
| Corriente Total | I_{total} = sqrt{I_{1}^2 + I_{2}^2 + I_{0}^2} | Suma vectorial de las corrientes de secuencia. |
Ejemplos de Cálculo de Carga Balanceada y Desbalanceada
Ejemplo 1: Sistema Balanceado
Consideremos un sistema trifásico donde cada fase tiene una potencia de 15 kW y la tensión de fase es de 220 V.
- P_total: 15 kW + 15 kW + 15 kW = 45 kW
- P_fase: 45 kW / 3 = 15 kW por fase
- Corriente por fase: I_fase = 15,000 W / 220 V ≈ 68.18 A
- Corriente total: En balance, I_total = sqrt{68.18^2 + 0^2 + 0^2} = 68.18 A
En este caso, el sistema está perfectamente balanceado, y la corriente total es igual a la corriente en cada fase.
Ejemplo 2: Sistema Desbalanceado
Supongamos un sistema trifásico con las siguientes potencias: Fase A = 10 kW, Fase B = 15 kW, Fase C = 20 kW. La tensión de fase es 220 V.
- P_total: 10 kW + 15 kW + 20 kW = 45 kW
- P_fase A: 10 kW
- P_fase B: 15 kW
- P_fase C: 20 kW
- Desbalanceo (%): frac{20 – 10}{45} times 100 ≈ 22.22%
- Corriente por fase A: 10,000 W / 220 V ≈ 45.45 A
- Corriente por fase B: 15,000 W / 220 V ≈ 68.18 A
- Corriente por fase C: 20,000 W / 220 V ≈ 90.91 A
- Corriente total: sqrt{(68.18)^2 + (22.43)^2 + (45.45)^2} ≈ 102 A
Este desbalanceo puede causar sobrecalentamiento en equipos y mayores pérdidas en el sistema, por lo que es importante gestionarlo adecuadamente.
Gestión de Cargas Desbalanceadas
Controlar y minimizar el desbalanceo en cargas es crucial para mantener la eficiencia y prolongar la vida útil de los componentes del sistema eléctrico.
Estrategias para Minimizar el Desbalanceo
- Distribución Equitativa: Alinear las cargas de manera uniforme en todas las fases.
- Uso de Transformadores: Implementar transformadores de bobina centrada para equilibrar las tensiones.
- Monitoreo Continuo: Utilizar sistemas de monitoreo para detectar y corregir desbalances en tiempo real.
- Balanceo de Cargas: Redistribuir cargas dinámicamente según las variaciones de demanda.
Beneficios de un Sistema Balanceado
- Mayor Eficiencia: Reducción de pérdidas por calentamiento y mejor rendimiento energético.
- Estabilidad Operativa: Menor riesgo de fluctuaciones que pueden afectar equipos sensibles.
- Prolongación de la Vida Útil: Menos estrés en componentes eléctricos, reduciendo mantenimiento y reemplazos.
- Seguridad Mejorada: Menor probabilidad de sobrecargas y fallas eléctricas.
Herramientas y Software para el Cálculo de Cargas
Existen diversas herramientas y software especializados que facilitan el cálculo de cargas balanceadas y desbalanceadas, proporcionando resultados precisos y optimizados.
Software Recomendado
- EPLAN Electric: Ofrece soluciones para el diseño y cálculo de sistemas eléctricos complejos.
- ETAP: Plataforma integral para el análisis de sistemas de potencia, incluyendo análisis de desbalanceo.
- PowerWorld: Herramienta avanzada para simulación y análisis de sistemas eléctricos de gran escala.
- SKM Power Tools: Proporciona herramientas para el cálculo de cargas y análisis de sistemas eléctricos.
Calculadoras en Línea
Las calculadoras en línea permiten realizar cálculos rápidos sin necesidad de software avanzado. Un ejemplo es la calculadora de carga balanceada y desbalanceada proporcionada mediante inteligencia artificial.
Normativas y Estándares en el Cálculo de Cargas
El cálculo de cargas debe adherirse a normativas y estándares nacionales e internacionales para garantizar seguridad y eficiencia.
Normativas Principales
- NEC (National Electrical Code): Estándar en Estados Unidos para la instalación segura de sistemas eléctricos.
- IEC 60909: Norma internacional para el cálculo de corrientes de cortocircuito.
- IEEE 399: Estándar sobre la guía para la planificación de sistemas de potencia.
- RENIEC: Normativas locales que deben ser consultadas para cumplir con requisitos específicos.
Buenas Prácticas de Ingeniería
- Documentación Completa: Mantener registros detallados de cálculos y configuraciones del sistema.
- Verificación Independiente: Revisar cálculos por terceros para garantizar precisión.
- Actualización Continua: Mantenerse al día con las últimas normativas y tecnologías.
- Capacitación: Asegurar que el personal está bien formado en técnicas de cálculo y normativas.
Impacto del Desbalanceo en el Sistema Eléctrico
Un desbalanceo significativo puede tener múltiples efectos adversos en un sistema eléctrico, afectando tanto la eficiencia como la seguridad.
Efectos Electromecánicos
- Vibraciones: Equipos como motores pueden experimentar vibraciones excesivas, reduciendo su vida útil.
- Sobrecalentamiento: Aumenta las temperaturas en cables y dispositivos, elevando el riesgo de fallas.
- Desgaste Prematuro: Componentes eléctricos pueden desgastarse más rápido debido al estrés adicional.
Efectos sobre la Calidad de Energía
- Distorsión Armónica: El desbalanceo puede introducir armónicos que afectan la calidad de la energía suministrada.
- Caídas de Tensión: Desbalances severos pueden causar fluctuaciones en las tensiones de suministro.
- Interrupciones de Servicio: Riesgo aumentado de apagones y fallas en el suministro eléctrico.
Preguntas Frecuentes (FAQ)
¿Qué es una carga balanceada en un sistema eléctrico?
Una carga balanceada ocurre cuando la potencia consumida en cada fase de un sistema trifásico es igual, lo que optimiza la eficiencia y reduce pérdidas.
¿Por qué es importante mantener las cargas balanceadas?
Mantener cargas balanceadas asegura un funcionamiento eficiente del sistema, minimiza el calor generado y prolonga la vida útil de los equipos eléctricos.
¿Cómo se detecta un desbalanceo en las cargas?
Se detecta mediante el monitoreo continuo de las cargas en cada fase, identificando diferencias significativas en las potencias o corrientes.
¿Qué herramientas se pueden usar para calcular cargas desbalanceadas?
Se pueden utilizar software especializados como ETAP, EPLAN Electric, PowerWorld, SKM Power Tools, o calculadoras en línea basadas en inteligencia artificial.
¿Cuáles son las consecuencias de un desbalanceo severo?
Un desbalanceo severo puede causar sobrecalentamiento, vibraciones en equipos, disminución de la eficiencia energética, y aumentar el riesgo de fallas eléctricas.
¿Existen normativas específicas para el cálculo de cargas balanceadas?
Sí, existen normativas como el NEC, IEC 60909, IEEE 399, y regulaciones locales que establecen directrices para el cálculo y manejo de cargas balanceadas.
¿Cómo se puede corregir un desbalanceo en el sistema eléctrico?
Se puede corregir redistribuyendo las cargas de manera uniforme, utilizando transformadores adecuados, y aplicando técnicas de balanceo dinámico mediante sistemas de control avanzado.
¿Qué es la corriente de secuencia positiva?
La corriente de secuencia positiva (I1) representa la parte balanceada de la corriente en un sistema trifásico, correspondiente a las componentes almacenadas en el sistema.
¿Qué herramientas son recomendables para el monitoreo de desbalanceo?
Herramientas como analizadores de redes, sistemas SCADA, y software de monitoreo como ETAP y PowerWorld son recomendables para detectar y gestionar desbalances.
¿Cuál es la diferencia entre desbalanceo y asimetría en cargas?
El desbalanceo se refiere a la desigualdad en las cargas de diferentes fases, mientras que la asimetría implica diferencias en las características de los componentes individuales, como impedancias.
Conclusión
El cálculo adecuado de cargas balanceadas y desbalanceadas es fundamental para el diseño y mantenimiento de sistemas eléctricos eficientes y seguros. Aplicar las fórmulas correctas, utilizar herramientas especializadas y adherirse a las normativas garantiza un funcionamiento óptimo y prolonga la vida útil de los equipos.
Implementar estrategias para minimizar el desbalanceo mejora la calidad de la energía y reduce los riesgos de fallas, contribuyendo a la estabilidad y eficiencia del sistema eléctrico.
