Cómo calcular un circuito eléctrico: breakers, cables y terminales

Ejemplo de cálculo:

  • Televisor: 450 watts a 120 voltios.
  • Computadora: 350 watts a 120 voltios.
  • Ventilador: 500 watts a 120 voltios.

Paso 1: Calcular la potencia total del circuito

Primero, sumamos la potencia de todos los dispositivos:

Paso 2: Calcular el amperaje del circuito

El siguiente paso es convertir la potencia total en amperaje.

Para esto, utilizamos la siguiente fórmula:

Aquí estamos considerando un factor de potencia (F.P.=1) ya que generalmente los dispositivos residenciales pequeños operan con F.P. cercano a 1.

Paso 3: Seleccionar protecciones y cables

  • Protección (breaker): Consultamos la tabla 1 y seleccionamos un breaker inmediatamente superior a 10.83A: Breaker de 15A.
  • Cableado: Según el NEC (Tabla 2), usamos cable No. 14 AWG a 60ºC para 15A

La norma NEC/NTC2050 exige que para amperios menores a 100A se tomen valores de cable de 60ºC y para valores mayores a 100A, se tomen cables a 75ºC.

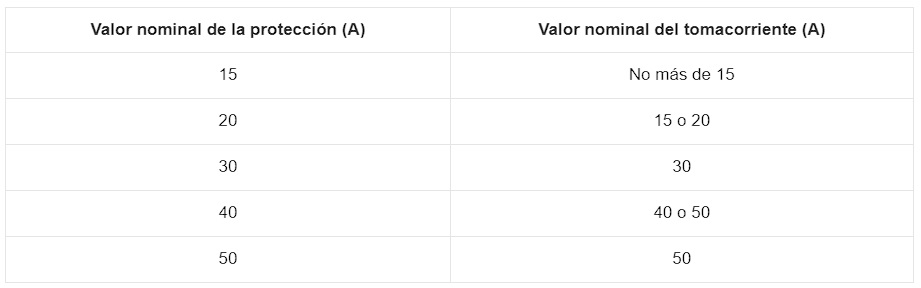

Tabla 1. Valor nominal de las protecciones:

Valor nominal de protecciones eléctricas en amperios

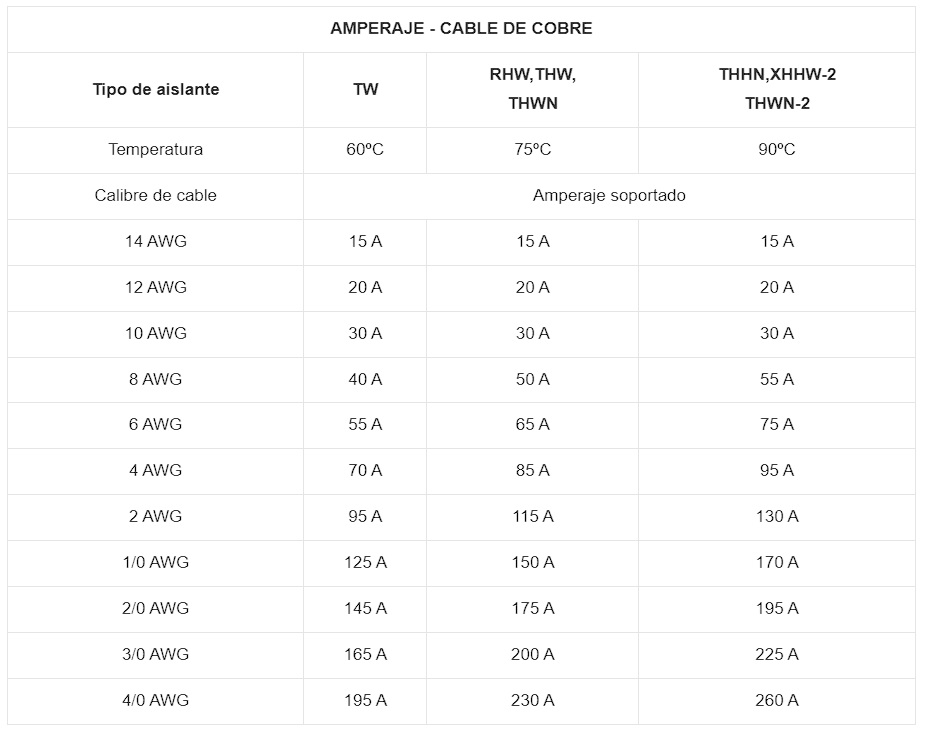

Tabla 2. Valor nominal de los cables:

Amperaje nominal de cables eléctricos de diferentes tipos

En algunos casos es necesario considerar un 125% sobre el amperaje para cargas continuas (3 horas o mas de funcionamiento), como lo indica la normativa NEC/NTC2050.

¿Cómo solucionar problema de disparo de protección o breaker?

Si una protección (breaker) de 15 amperios se dispara cuando se enciende por ejemplo un horno de microondas de 2000 watts, es probable que el microondas esté sobrecargando el circuito.

Esto ocurre porque el amperaje que consume el equipo es mayor que el que soporta el breaker.

Como identificar el problema:

Paso 1: Calcular el amperaje del equipo(microondas)

Para verificar si el microondas está sobrecargando el circuito, debes calcular el amperaje usando la siguiente fórmula:

Paso 2: Comparar el amperaje con la protección

El microondas consume 16.67 amperios, mientras que la protección es de 15 amperios. Esto provoca que el breaker se dispare.

Solución: Reemplazar la protección y el cableado

  • Reemplaza el breaker por uno de 20 amperios para que soporte el consumo del microondas.
  • Cambia el cableado, ya que el cable debe estar dimensionado para el nuevo amperaje del braker.

Importante!, si cambias la protección, es probable que también debas cambiar el cable, esto es muy importante debido a que sino lo haces podrás tener un posible incendio.

¿Cómo verificar si un equipo se puede conectar a un tomacorriente?

Si estás considerando comprar un nuevo equipo eléctrico, como un horno bifásico (2 fases), es fundamental asegurarte de que puede conectarse de manera segura a una salida eléctrica en tu hogar. A continuación, te explico cómo hacerlo.

1. Verifica el voltaje y potencia del equipo

En este ejemplo, el horno tiene las siguientes características:

  • Voltaje: 220V
  • Potencia: 3500W

2. Revisa el circuito en tu hogar

Para asegurarte de que el circuito de tu cocina es compatible, verifica:

  • Voltaje del circuito: Debe coincidir con el del equipo (220V).
  • Amperaje del breaker: El breaker en el panel de protecciones de la cocina debe ser adecuado para el consumo del equipo.

En este caso, la cocina tiene una protección de 15 amperios.

3. Calcula el amperaje que consume el equipo

Para saber si el horno puede conectarse a la salida eléctrica, debes calcular el amperaje que consume utilizando la fórmula:

Valor de referencia de factor de potencia microondas = 0,9.

4. Comparación con la capacidad del circuito

El consumo del horno es de 17.68 amperios, mientras que la protección del circuito de la cocina es de 15 amperios.

Esto significa que el horno sobrecargará el circuito, y el breaker se disparará.

Soluciones:

  • Cambiar el equipo: Busca un horno con menor potencia que consuma menos de 15 amperios.
  • Actualizar el circuito: Aumenta la capacidad del cableado y la protección (breaker) de la cocina para que soporten más amperaje.

Cómo verificar si un motor trifásico funciona correctamente

Si deseas verificar si un motor trifásico en una industria está funcionando bien, es importante medir la corriente y compararla con el valor calculado. A continuación te explico cómo hacerlo con un ejemplo.

Ejemplo de un motor trifásico:

  • Potencia del motor: 3000 W
  • Voltaje de funcionamiento: 460 V
  • Factor de potencia (F.P): 0.85
  • Corriente medida con multímetro: 10 A

Paso 1: Calcular la corriente esperada

Para saber si el motor está operando normalmente, debes calcular la corriente teórica usando la fórmula para sistemas trifásicos:

Paso 2: Comparar la corriente calculada con la medida

  • Corriente calculada: 4.43 A
  • Corriente medida: 10 A

Conclusión:

La corriente medida es mucho mayor que la corriente calculada.

Esto indica que el motor está funcionando fuera de los parámetros normales, lo que sugiere un problema en el motor que debe ser revisado y reparado.

¿Cuántos equipos puedes conectar en un circuito eléctrico?

Para determinar cuántos equipos puedes conectar a un circuito eléctrico, sigue estos pasos. Usaremos como ejemplo un circuito de 20A con cableado No 12 AWG y equipos que operan a 120V.

Equipos a conectar:

  • Televisor: 200 W
  • DVD: 300 W
  • Cafetera: 1000 W
  • Microondas: 900 W

Paso 1: Sumar las potencias

Primero, calcula la potencia total sumando los watts de todos los dispositivos:

Paso 2: Calcular el amperaje total

Luego, convierte la potencia total de watts a amperios utilizando la fórmula:

Como el amperaje total calculado (22.2 A) excede la capacidad máxima del circuito de 20A, no podrás conectar todos estos equipos al mismo circuito.

Deberás desconectar el televisor o el DVD y conectar esos equipos a otro circuito para evitar sobrecargas.

¿Cuántos equipos de 180W se pueden conectar en un circuito eléctrico?

Si tienes un circuito eléctrico con un breaker de 20 amperios, puedes calcular cuántos equipos de 180 W puedes conectar. A continuación, te mostramos cómo hacerlo:

Paso 1: Calcular el consumo de amperios de cada equipo

Para un equipo de 180 W a 120 V con un factor de potencia de 1:

Paso 2: Calcular cuántos equipos se pueden conectar

Ahora, divide la capacidad del breaker por el consumo de amperios de cada equipo:

Esto significa que puedes conectar un máximo de 13 equipos de 180 W al mismo circuito sin sobrecargarlo.

Con un breaker de 20 amperios, puedes conectar hasta 13 equipos de 180 W en un circuito eléctrico de 120 V. Recuerda siempre verificar las especificaciones y la normativa local antes de realizar conexiones eléctricas.

Fórmulas de watts a amperios: monofásico, bifásico, trifásico y DC

Formula monofásico, bifásico y trifásico (AC):

Formula de watts a amperios monofásico, bifásico, trifásico

Formula (DC):

Formula de watts a Amperios DC (Corriente directa)

Donde:

  • F.P = Este valor denota que tan eficiente es un equipo para consumir energía, dicho de otra manera muestra cuanta energía real en watts consume un equipo, si no sabes el valor puedes utilizar algun factor de potencia de referencia.
  • Watts = Esta es la potencia real de los equipos eléctricos. Son también llamados Vatios y son una unidad de potencia que se utiliza para medir la cantidad de energía que consume un equipo eléctrico.
  • VL-N = El Voltaje linea a neutro, es un dato propio de los sistemas eléctricos. El voltaje monofásico es el que comúnmente se usa en los equipos de un hogar. Conversión VL-N VL-L
  • VL-L = El Voltaje linea a linea, es comúnmente usado en sistemas trifasicos AC y es un dato que puedes encontrar en las placas características de cada equipo. Conversión VL-L VL-N
  • VDC = Este voltaje solo aplica a sistemas DC (Sistemas de corriente directa).
  • IAC = Este es el valor que deseas encontrar en caso de que la carga sea monofásica, bifásica o trifásica o DC.

Cómo convertir watts a amperios rápidamente

Pasos para convertir fácilmente de watts a amperios

Paso 1, identificar formula:

Formulas de Watts a amperios

Paso 2, reemplazar:

Reemplazar los Watts, voltaje y Factor de potencia, sino conoces este ultimo puedes utilizar alguno de los factores de potencia comunes.

Paso 3, ejemplo:

Se tiene una impresora de 400W, 120V (monofásica) y Factor de potencia de 0,9. ¿Cuál es el amperaje de la impresora?

Reemplazando los datos en la formula de watts a amperios monofásica:

Ejemplo de watts a amp

Tablas de equivalencias de vatios (Watts) a amperios

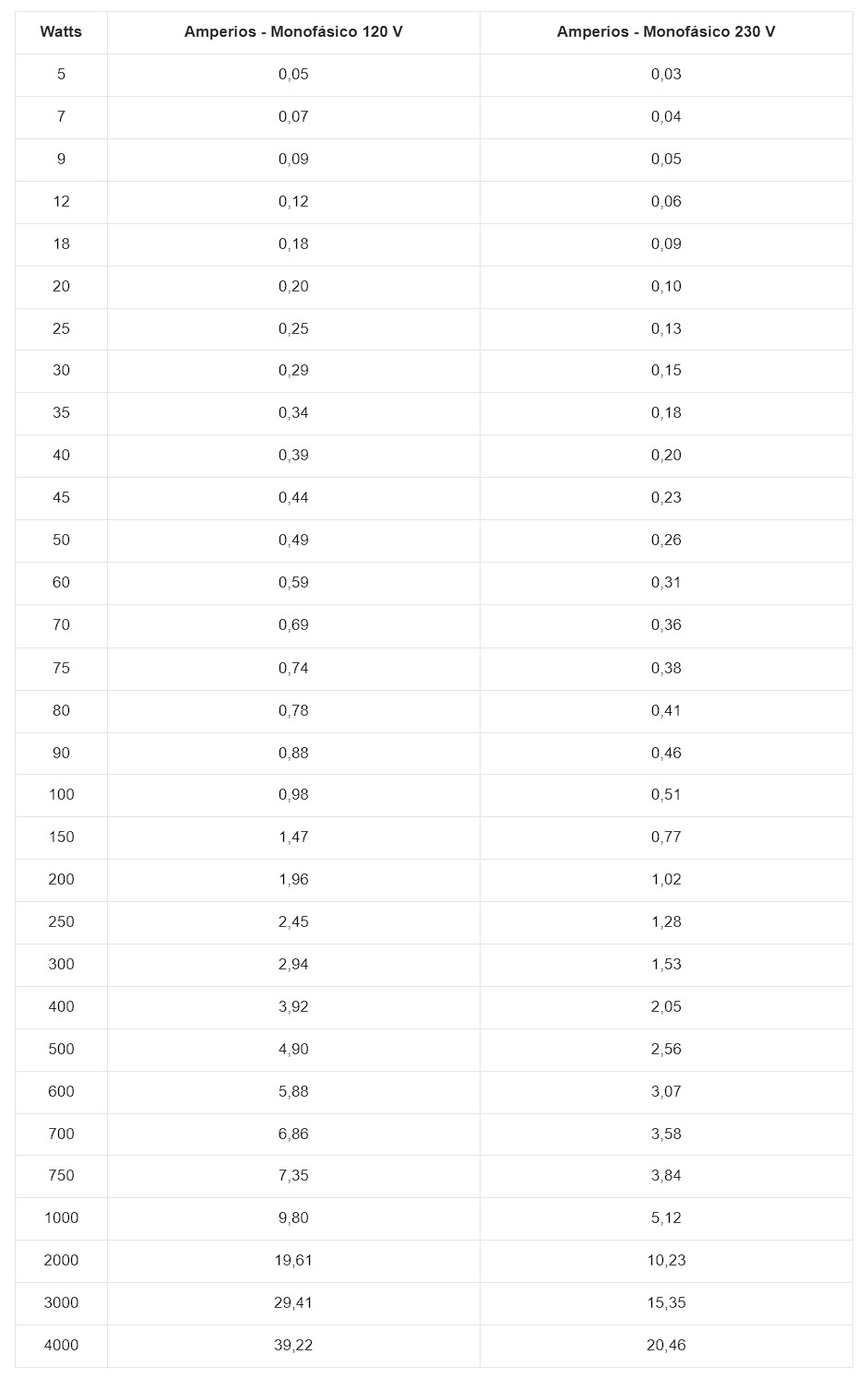

Tabla de watts a amperios monofásico

Tabla de watts a amperios monofásico

En la anterior tabla se considera un factor de potencia de 0.85.

Tabla para transformar watts en amperios trifásico

El factor de potencia considerado en la tabla anterior es de 0.85.

Ejemplos de watts a amperios

Ejemplo 1, ¿Un refrigerador consume 3000W a cuantos amperios equivale?

Si el refrigerador esta conectado a 120V y asumiendo un factor de potencia de 0.9, la respuesta seria 27.78 Amperios.

Ejemplo de conversión de 300W a Amp

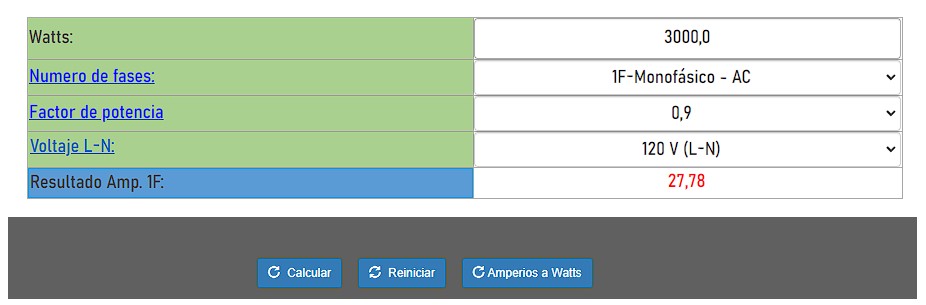

La otra forma de conversión es realizando el calculo automáticamente con la calculadora de watts a amperios:

Ejemplo calculadora de watts a amperios refrigerador 3000w equivale a 27.78A

Ejemplo 2, ¿A cuantos amperios equivale 5000W que consume una lavadora y secadora?

Si la secadora esta conectada a 220V el amperaje seria 25 Amperios, asumiendo un factor de potencia 0.9.

Conversion de 5000W a amp

¡Importante!

En este ejemplo se considero un voltaje linea a linea de 220V, por ello se utilizo la formula bifásica, sin embargo si la conexión es monofásica se debe utilizar la formula monofásica.

Ejemplo 3, ¿A cuantos amperios equivale 8000W trifásicos de una sierra circular conectada a 460V?

En este caso se utiliza la formula de watts a amperios trifásico, por lo tanto el amperaje es: 11.16 Amperios con un factor de potencia de 0.9.

¡Importante!

En equipos trifásicos es muy importante el factor de potencia por lo tanto se debe verificar en cada equipo, si no se tiene se puede estimar con la tabla de factores de potencia.

Equivalencias rápidas de watts a amperios

La equivalencia de 1 watts en amperios:

La respuesta mas sencilla es 0,01 Amperios, para voltaje AC, factor de potencia igual a 1 y voltaje de 120V.

Cuantos amperios son 1000 Watts:

La respuesta mas sencilla sera 8,33Amperios con un voltaje AC, un factor de potencia de 1 y un voltaje de 120V.

1500 Watts cuantos amperios son:

Al igual que la conversión anterior 1500Watts son 12,5 Amperios, con un voltaje AC, un f.p de 1, un voltaje monofasico de 120V.

600 Watts a cuantos amperios equivale:

Son 5 Amperios monofasicos AC, con un voltaje de 120 V y un factor de potencia de 1.

2000 Watts a cuantos amperios equivale:

La equivalencia es de 16,67 Amperios monofasicos de 120Volt AC, un factor potencia de 1.


Definición watts, amperios y voltios:

Amperios:

Los amperios son el flujo de electricidad que se mide como corriente eléctrica. Se puede ver los amperios como el flujo de agua a través de una tubería. Mientras más agua pasa a través de la tubería, más fuerte es la corriente.

Voltios:

Los voltios se utilizan para determinar cuánta fuerza es necesaria para hacer que la corriente eléctrica fluya. De acuerdo con el ejemplo anterior, podría pensar en voltios como la presión impuesta en el agua de una tubería, lo que hace que la fuerza para que el agua fluya.

Vatios (watts):

Los amperios multiplicados por voltios son los watts, que es la medida utilizada para determinar la cantidad de energía que consumen los equipos eléctricos. Cuanto más alto es el vatiaje, mayor es la potencia en watts. En términos del ejemplo del agua, los watts se referían a la cantidad de agua que se ha liberando.
