Calculadora de Voltios a kVA

En instalaciones eléctricas, convertir voltios a kVA es esencial para dimensionar transformadores, generadores e interruptores correctamente.

Esta conversión relaciona tensión con potencia aparente, asegurando diseños seguros según NTC 2050, NEC e IEC 60038.

Conversión Voltios + Amperios → kVA

¿Tienes mas inquietudes? Pregunta a nuestro chat de IA:

  • ¡Hola! ¿En que puedo ayudarte?
Pensando ...

Tabla extensa de conversión de Voltios a kVA

Sistema Monofásico (Potencia aparente kVA = (V × I) / 1000)

Voltios (V)Corriente (A)kVA
110101.10
110505.50
120101.20
120506.00
127303.81
127607.62
220204.40
2205011.00
230306.90
2405012.00
277308.31
2775013.85
380207.60
4003012.00

Sistema Trifásico (Potencia aparente kVA = √3 × V × I / 1000)

Voltios (V)Corriente (A)kVA
2205019.05
2305019.91
2405020.78
3805032.94
4005034.64
4155035.95
4405038.11
4805041.57
6005051.96
6905059.75
40010069.28
400150103.92
400200138.56

Nota: Estas tablas son válidas para sistemas de tensión lineal y corriente por fase. En trifásico se considera conexión estrella/baja tensión.

Fórmulas para convertir Voltios a kVA

Para sistema monofásico:

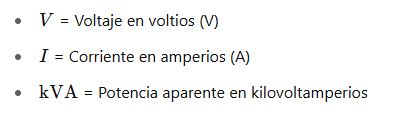

Donde:

Valores comunes:

  • Voltajes típicos: 110V, 120V, 127V, 220V, 230V, 240V
  • Corrientes comunes: 10A, 20A, 30A, 50A, 100A

Para sistema trifásico:

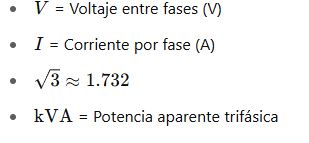

Donde:

Valores comunes:

  • Voltajes típicos: 220V, 230V, 380V, 400V, 440V, 480V, 600V, 690V
  • Corrientes comunes: 30A, 50A, 100A, 150A, 200A

Inversión de la fórmula (de kVA a Voltios):

Monofásico:

Trifásico:

Ejemplos del mundo real

Ejemplo 1: Diseño de una línea monofásica para una bomba de agua

Problema:
Un ingeniero eléctrico debe instalar una bomba de agua de 5.5 kVA que funciona a 220V en un sistema monofásico. Se requiere calcular la corriente necesaria para dimensionar el conductor y el interruptor adecuado.

Solución:

Aplicación:
Se elige un conductor de cobre calibre 10 AWG (capacidad ≈ 30A) y un interruptor termomagnético de 30A, cumpliendo el NEC Art. 310 y 430.


Ejemplo 2: Cálculo de kVA para transformador trifásico

Problema:
Una empresa desea instalar un transformador trifásico para alimentar un motor trifásico de 75A a 400V. Se debe calcular la potencia aparente requerida en kVA.

Solución:

Aplicación:
Se selecciona un transformador de 63 kVA (norma superior inmediata), considerando un 20% de reserva para futuras cargas, como establece la NTC 2050 – Artículo 450.3.


Normativas y referencias técnicas

Para un diseño confiable y conforme a la regulación internacional, es importante apoyarse en normas como:

Factores que afectan la conversión de Voltios a kVA

Aunque las fórmulas vistas permiten una conversión precisa en condiciones ideales, en aplicaciones reales es importante considerar variables adicionales que pueden alterar significativamente los resultados o requerir márgenes de seguridad.

1. Desbalance de cargas (en trifásico)

Un sistema trifásico ideal asume cargas perfectamente equilibradas en las tres fases. En la práctica, especialmente en instalaciones industriales, las cargas rara vez son idénticas. El desbalance puede generar:

  • Sobrecarga en una fase
  • Corriente de neutro elevada
  • Pérdidas adicionales

Recomendación: Para sistemas desbalanceados, calcular por cada fase individualmente y considerar el valor máximo para dimensionamiento.


2. Tensión nominal vs. tensión real

El voltaje nominal no siempre coincide con el valor real medido en campo debido a:

  • Caídas de tensión por distancia y calibre de conductor
  • Regulación de transformadores
  • Fluctuaciones transitorias

Ejemplo:

  • Voltaje nominal = 400V
  • Voltaje real = 385V
    Esto afecta directamente el cálculo de kVA.

Recomendación: Siempre medir la tensión real con multímetro calibrado antes de dimensionar equipos.


3. Armónicos y distorsión

Cargas no lineales (como variadores de frecuencia, fuentes conmutadas, iluminación LED) generan armónicos que:

  • Aumentan la corriente RMS
  • Distorsionan la forma de onda

Esto puede inflar artificialmente el valor aparente (kVA) sin incrementar la potencia activa (kW).

Norma relevante: IEEE 519 establece límites recomendados de distorsión armónica.


4. Factor de potencia (para dimensionamiento complementario)

Aunque el factor de potencia (cosφ) no se usa directamente para convertir V a kVA (porque esta medida es independiente del ángulo de fase), es vital si luego se quiere convertir kVA a kW:

Por ejemplo:

  • Un motor con FP = 0.85 y 100 kVA de potencia aparente tiene:

Recomendaciones prácticas para ingenieros eléctricos

A continuación, se enumeran prácticas profesionales recomendadas al utilizar la conversión de voltios a kVA en proyectos reales:

Dimensionamiento de transformadores

  • Siempre añadir un margen de reserva del 20–25% sobre la carga actual.
  • Seleccionar transformadores con capacidad suficiente para picos de arranque (especialmente motores).

Selección de conductores

  • Usar la corriente calculada desde kVA para determinar el calibre de conductor según la capacidad de ampacidad del cable y condiciones de instalación (temperatura, agrupamiento).

Protección eléctrica

  • Seleccionar interruptores termomagnéticos o diferenciales con base en la corriente obtenida de la conversión V–kVA, ajustados con factores de disparo térmico y magnético según el tipo de carga.

Verificación de carga total

  • Para instalaciones mixtas (monofásico y trifásico), sumar todas las potencias aparentes y verificar balanceo.

Herramientas complementarias y software para cálculo de Voltios a kVA

Hoy en día, numerosos recursos permiten automatizar este tipo de cálculos con alta precisión:

Software y apps:

  • ETAP – Herramienta profesional para análisis de sistemas eléctricos industriales
  • PowerCad – Simulación de cargas y redes de distribución
  • EasyPower – Modelado de sistemas trifásicos con carga desbalanceada
  • OpenDSS – Software de simulación eléctrica de libre acceso

Asegúrate de seleccionar la modalidad correcta (monofásico o trifásico) y verificar unidades (volts, amperios) para evitar errores comunes.


Preguntas frecuentes (FAQ)

¿Por qué se usa kVA y no kW en sistemas eléctricos?

El kVA representa la potencia aparente, que incluye la potencia activa (kW) y la reactiva (kVAR). Es crucial para dimensionar transformadores y generadores, ya que estos deben soportar la corriente total, no solo la parte útil.


¿Cómo afecta el voltaje a la eficiencia de un sistema?

Un voltaje incorrecto (muy bajo o alto) puede:

  • Generar sobrecalentamiento
  • Disminuir la eficiencia
  • Acortar la vida útil de motores y electrónicos

Mantener el voltaje dentro de ±5% del nominal es una buena práctica según IEC y NEC.


¿Se puede convertir kVA directamente a amperios?

Sí, utilizando la fórmula inversa:

  • Monofásico:
  • Trifásico:

Esta conversión es muy utilizada para seleccionar interruptores y cables.


Ampliación de la tabla de valores – Voltios a kVA

Para fortalecer el artículo y brindar aún más utilidad práctica, se incluye una tabla extendida con múltiples niveles de tensión y corriente en sistemas trifásicos, hasta 400A:

Trifásico – 400V

Corriente (A)kVA
5034.64
10069.28
150103.92
200138.56
250173.20
300207.84
350242.48
400277.12

Trifásico – 480V

Corriente (A)kVA
5041.57
10083.14
150124.71
200166.28
250207.85
300249.42
350290.99
400332.56

Conclusión técnica

La conversión de voltios a kVA es un paso esencial en el diseño, análisis y mantenimiento de instalaciones eléctricas. Dominar este tipo de cálculos permite tomar decisiones fundamentadas sobre:

  • Capacidad de transformadores
  • Selección de protecciones
  • Evaluación de cargas industriales

Mediante el uso correcto de las fórmulas, herramientas y el apoyo en normativas técnicas reconocidas, los ingenieros pueden garantizar seguridad, eficiencia y cumplimiento normativo en todos los niveles de tensión y corriente.
