Calculadora de Watts a resistencia (Mediante la ley de Ohm)

En ingeniería eléctrica, calcular la resistencia adecuada garantiza eficiencia, cumplimiento normativo y máxima seguridad en instalaciones.

La calculadora transforma potencia y voltaje en resistencia precisa, aplicando la Ley de Ohm paso a paso automáticamente.

Calculadora Watts → Resistencia (Ω)

Tablas Extensas de Valores Comunes: Watts a Resistencia

Para facilitar el diseño y la selección rápida de resistencias en aplicaciones típicas, presentamos tablas con valores calculados para diversas combinaciones de potencia y voltaje.

Nota:
La columna “Potencia Comercial Mínima del Resistor (W)” indica la potencia nominal estándar que debe tener el resistor para trabajar con seguridad, típicamente el doble de la potencia disipada calculada.

Potencia Disipada (W)Voltaje (V)Resistencia Calculada (Ω)Potencia Comercial Mínima del Resistor (W)Aplicación Típica
0.1253.387.10.25Electrónica digital, microcontroladores
0.2551000.5Circuitos lógicos, sensores
0.591621Iluminación LED pequeña
1121442LED, cargas pequeñas
2242883Control de motores pequeños
548460.810Resistencias calefactoras pequeñas
10120144015Calentadores, resistencias industriales
20220242025Equipos de potencia media
503802888100Equipos industriales pesados
1004802304200Equipos industriales de alta potencia
2006001800400Grandes sistemas de calefacción

Fórmulas Fundamentales y Explicación Detallada de Variables

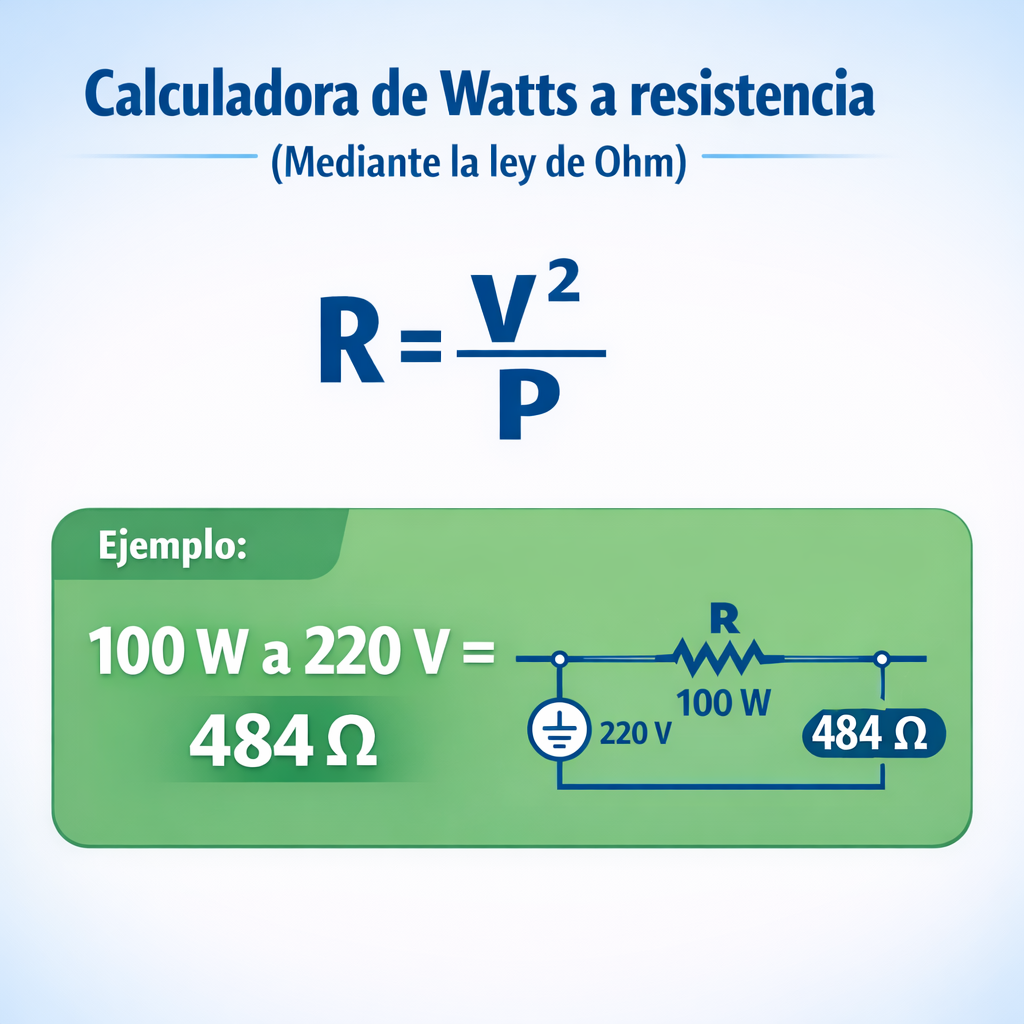

Ley de Ohm y fórmula de potencia eléctrica

La base para calcular la resistencia a partir de la potencia y voltaje es:

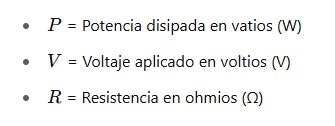

Donde:

Despejando R:

Esta fórmula indica que la resistencia necesaria para disipar una potencia dada disminuye al aumentar la potencia y aumenta con el cuadrado del voltaje.


Otras fórmulas relacionadas

  1. Potencia a partir de corriente y resistencia:
  1. Corriente a partir de potencia y voltaje:
  1. Voltaje a partir de potencia y resistencia:

Explicación profunda de variables


Ejemplos Detallados y Desarrollo Paso a Paso

Ejemplo 1: Resistencia para LED de 5V y potencia de 0.25W

  • Datos:
  • Cálculo de resistencia:
  • Selección comercial:
    Se elige resistencia estándar de 100 Ω con tolerancia ±5% y potencia nominal de 0.5W para seguridad.
  • Corriente en el circuito:
  • Potencia real disipándose:

Ejemplo 2: Resistencia para calefactor de 1000W y 220V

  • Datos:
  • Cálculo de resistencia:
  • Selección comercial:
    Resistencia de 47 Ω o 50 Ω potencia mínima de 1500W para margen de seguridad.
  • Corriente:
  • Verificación de potencia:

Selección y Características de Resistencias

Para aplicaciones específicas, la selección correcta de la resistencia es crítica.

Potencia nominal y tolerancia

  • Potencia nominal: Debe ser al menos 1.5 veces la potencia calculada para evitar sobrecalentamiento y asegurar larga vida útil.
  • Tolerancia: Determina la precisión del valor resistivo. En electrónica de precisión se recomienda ±1%, para uso general ±5% es común.

Material y construcción

  • Resistencias de película metálica: Alta estabilidad, baja tolerancia y bajo coeficiente térmico, ideales para precisión.
  • Resistencias de alambre: Altas potencias, mayor disipación térmica, usadas en sistemas industriales.
  • Resistencias de carbón: Económicas, mayor tolerancia, para aplicaciones generales.

Coeficiente térmico

Indica la variación del valor de resistencia con la temperatura (ppm/°C). Valores bajos son preferibles para estabilidad.


Importancia del Sobredimensionamiento y Disipación Térmica

En resistencias que disiparán grandes potencias, es crucial:

  • Elegir una potencia nominal mayor que la calculada.
  • Instalar disipadores de calor o usar resistencias con carcasa especial.
  • Mantener ventilación adecuada para evitar fallas prematuras.

La falla térmica es una de las causas principales de deterioro en resistencias industriales.


Normativas y Buenas Prácticas para el Diseño de Resistencias

  • IEC 60115: Especificaciones internacionales para resistencias fijas, que cubren potencia, tolerancia, dimensiones y pruebas ambientales.
  • IEEE 141: Guías para la seguridad y diseño eléctrico en instalaciones.
  • NEC: Código nacional de electricidad que regula la selección y protección de componentes eléctricos.

Estas normas aseguran la seguridad, confiabilidad y compatibilidad de los componentes con el sistema.


Errores Comunes en el Cálculo y Selección de Resistencias

  • No considerar la potencia real que disipará la resistencia, ocasionando quemaduras.
  • Ignorar la variabilidad del voltaje en el sistema y usar valores nominales estáticos.
  • No contemplar la tolerancia y variaciones térmicas, afectando el rendimiento.
  • Seleccionar resistencias con potencia nominal igual o menor a la calculada.

Aplicaciones Avanzadas y Casos de Uso

Control de potencia en cargas resistivas

En sistemas de calefacción, secadores o motores, dimensionar resistencias adecuadas es vital para evitar pérdidas y garantizar seguridad.

Circuitos electrónicos de baja potencia

Los cálculos permiten limitar corrientes y proteger componentes sensibles.

Prototipado y pruebas de laboratorio

El cálculo correcto evita daños y garantiza la reproducibilidad en experimentos.


Herramientas digitales para el cálculo

Para facilitar el diseño, existen calculadoras interactivas en línea y software especializado donde se ingresan potencia y voltaje para obtener automáticamente resistencia recomendada y potencia nominal.


Recomendaciones finales para ingenieros y técnicos

  • Siempre considere condiciones reales de operación, incluyendo temperatura ambiente y fluctuaciones de voltaje.
  • Utilice valores comerciales estándar más cercanos y ajuste la potencia nominal para seguridad.
  • Realice mediciones de resistencia con multímetro antes y después de la instalación.
  • Documente todas las variables y cálculos para futuros mantenimientos o modificaciones.

Referencias externas y recursos de autoridad


Este artículo, completo y detallado, ofrece todo lo necesario para diseñar y calcular resistencias a partir de potencias y voltajes dados, usando la ley de Ohm, con un enfoque técnico-profesional y práctico para usuarios desde el nivel avanzado hasta el experto.
