Calculadora de Watts a kVA con Fórmula, Tabla y Ejemplos

⚡ Calculadora de Watts a kVA




📋 Tabla rápida (FP = 0,85)
WattskVAWattskVA
500 W0,588 kVA10.000 W11,76 kVA
1.000 W1,176 kVA15.000 W17,65 kVA
2.000 W2,353 kVA20.000 W23,53 kVA
3.000 W3,529 kVA30.000 W35,29 kVA
5.000 W5,882 kVA50.000 W58,82 kVA
7.500 W8,824 kVA100.000 W117,6 kVA

¿Buscas la conversión inversa? Ve a kVA a Watts.

kVA = W ÷ (FP × 1.000) | W = kVA × FP × 1.000 | FP típico motor industrial: 0,85

Convertir Watts a kVA requiere un dato que no aparece en la placa del equipo pero que condiciona todo el dimensionamiento eléctrico: el factor de potencia (FP). La fórmula kVA = W ÷ (FP × 1.000) relaciona la potencia activa —lo que el equipo consume realmente— con la potencia aparente —lo que la red eléctrica debe suministrar—. Sin ese cociente, cualquier resultado carece de respaldo técnico y puede llevar a subdimensionar un transformador o sobredimensionar costosamente un generador. Este artículo detalla cuándo usar cada valor de FP, cómo verificar el resultado y por qué los equipos de distribución (transformadores, generadores, UPS) siempre se dimensionan en kVA, no en kW.

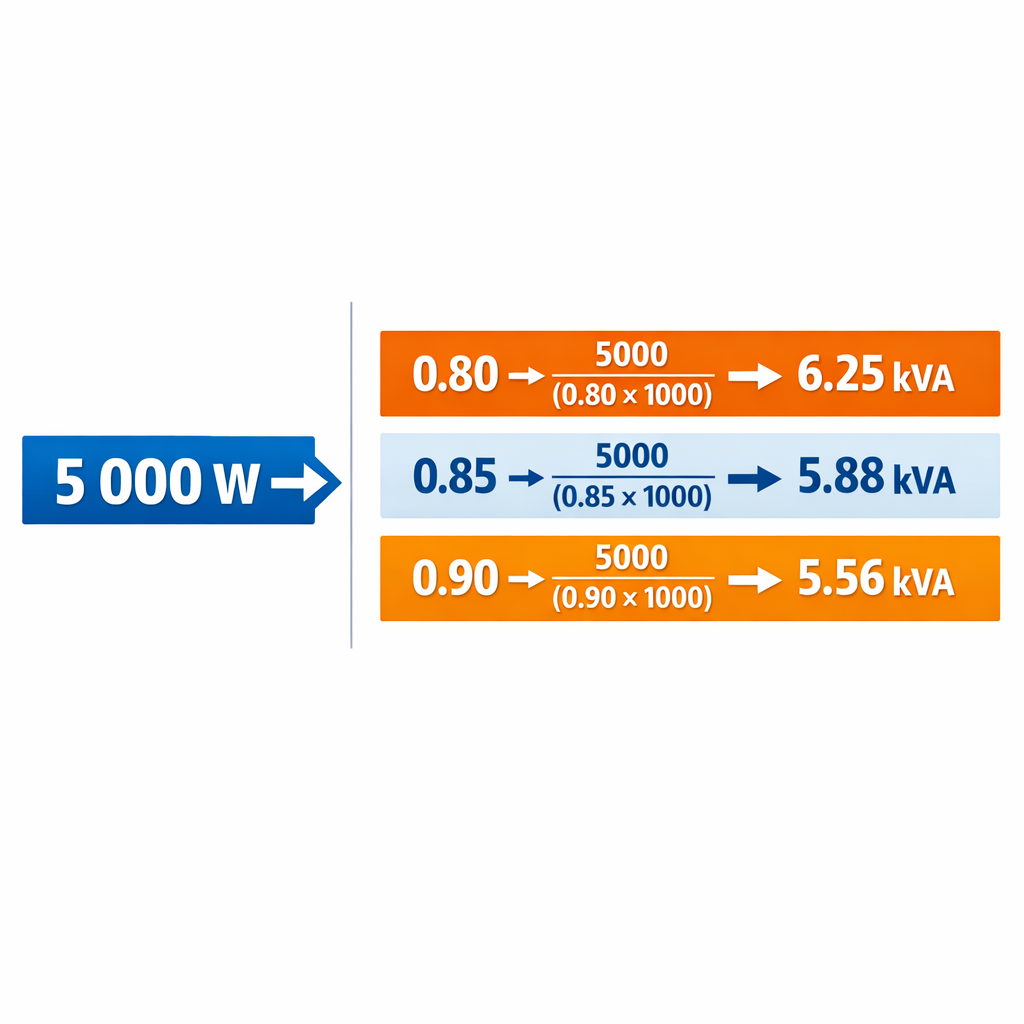

Tabla de Watts a kVA para FP 0,80, 0,85 y 0,90

Los tres valores de FP más frecuentes en instalaciones industriales cubren la mayor parte de los escenarios reales: motores estándar IE1/IE2 (0,80–0,85), motores de alta eficiencia IE3 (0,87–0,90) y cargas con corrección activa de FP (0,90 o superior). La columna de contexto te permite identificar rápidamente qué tamaño de equipo corresponde a cada fila.

Potencia activa (W)kVA con FP = 0,80kVA con FP = 0,85kVA con FP = 0,90Contexto / equipo típico
100 W0,125 kVA0,118 kVA0,111 kVALuminaria LED industrial
500 W0,625 kVA0,588 kVA0,556 kVAPC + monitor de escritorio
1.000 W1,250 kVA1,176 kVA1,111 kVAMotor fraccionario 1 kW
2.000 W2,500 kVA2,353 kVA2,222 kVACompresor pequeño de taller
3.000 W3,750 kVA3,529 kVA3,333 kVAAire acondicionado 1 TR
5.000 W6,250 kVA5,882 kVA5,556 kVAMotor WEG W22 5 kW
7.500 W9,375 kVA8,824 kVA8,333 kVAMotor industrial 7,5 kW
10.000 W12,500 kVA11,765 kVA11,111 kVAMotor 10 kW / bomba centrífuga
15.000 W18,750 kVA17,647 kVA16,667 kVAVarios motores pequeños en taller
20.000 W25,000 kVA23,529 kVA22,222 kVAMotor ABB M3BP 22 kW
25.000 W31,250 kVA29,412 kVA27,778 kVACompresor de tornillo 25 kW
30.000 W37,500 kVA35,294 kVA33,333 kVAMotor Siemens 1LE1 30 kW
50.000 W62,500 kVA58,824 kVA55,556 kVATransformador distribución pequeño
75.000 W93,750 kVA88,235 kVA83,333 kVAPlanta de producción mediana
100.000 W125,000 kVA117,647 kVA111,111 kVAPlanta industrial / subestación

Para pasar de Watts a kilowatts sin involucrar el factor de potencia, la calculadora de Watts a kW con formula, tablas y ejemplos resuelve esa conversión directa: simplemente divides entre 1.000, sin FP. Watts a kW y Watts a kVA son operaciones distintas con propósitos distintos.

Fórmula para convertir Watts a kVA paso a paso

La conversión parte de la definición de factor de potencia: FP = P (kW) ÷ S (kVA). Despejando S (potencia aparente) obtienes la fórmula de trabajo, válida para cualquier carga de corriente alterna, monofásica o trifásica:

kVA = W ÷ (FP × 1.000)

En su forma equivalente usando kilowatts directamente:

kVA = kW ÷ FP

Las dos expresiones son idénticas matemáticamente. La primera es más práctica cuando la placa del equipo indica vatios; la segunda, cuando el proyecto eléctrico expresa las cargas en kW.

Variables de la fórmula

  • W (o kW): potencia activa o real. Es el dato de la placa de características del equipo, del proyecto eléctrico o del medidor de energía. En un motor eléctrico corresponde a la potencia mecánica en el eje dividida por la eficiencia.
  • FP: factor de potencia, adimensional, siempre entre 0 y 1. En motores industriales oscila entre 0,80 y 0,90 según la norma NEMA MG-1 y la serie IEC 60034. A plena carga es más alto; a cargas parciales puede caer a 0,70 o menos.
  • kVA: potencia aparente resultante. Es lo que demanda la red eléctrica y lo que determina la capacidad del transformador, la sección del conductor y la capacidad del interruptor automático.

Procedimiento paso a paso

  1. Identifica la potencia activa total de la carga en W o kW. Si es una instalación, suma la potencia de todos los equipos aplicando los factores de demanda y simultaneidad correspondientes.
  2. Determina el factor de potencia. Si no lo tienes medido, usa 0,85 para motores estándar IE1/IE2, 0,90 para motores IE3 con variador de frecuencia, y 0,80 para instalaciones con soldadoras o transformadores de soldadura.
  3. Aplica la fórmula: kVA = W ÷ (FP × 1.000).
  4. Selecciona el equipo —transformador, generador, UPS— con la capacidad comercial inmediatamente superior al resultado calculado. Nunca el tamaño exacto: siempre con margen de al menos un 20%.

Potencia activa, reactiva y aparente: el triángulo de potencias

Entender por qué necesitas el FP al convertir W a kVA exige comprender las tres magnitudes que coexisten en cualquier circuito de corriente alterna con cargas inductivas o capacitivas.

MagnitudSímboloUnidadDescripciónEjemplo (motor 22 kW)
Potencia activaPW / kWTrabajo real: calor, movimiento, luz22 kW
Potencia reactivaQVAR / kVAREnergía almacenada y devuelta por bobinas≈ 13,7 kVAR (FP=0,85)
Potencia aparenteSVA / kVADemanda total de la red; suma vectorial P + Q25,88 kVA

La relación matemática entre las tres es S² = P² + Q² (teorema de Pitágoras aplicado al triángulo de potencias), y el FP es simplemente el coseno del ángulo φ: FP = cos(φ) = P ÷ S. Según la norma IEEE 1459, cuando hay armónicos presentes —como ocurre con variadores de frecuencia sin filtro de línea— el FP verdadero incluye también el factor de distorsión armónica, de modo que el FP real puede ser significativamente inferior al cos(φ) fundamental. En esos casos, la demanda en kVA real supera a la estimada con cos(φ) solo.

Para instalaciones con alta carga armónica o no lineal, la Calculadora de impedancia Z, según IEC permite calcular la impedancia total del circuito incluyendo las componentes resistiva e inductiva, información necesaria para dimensionar correctamente los conductores.

Convertir kVA a Watts: dirección inversa

Cuando el dato de partida es la capacidad del equipo en kVA —la placa de un transformador, la hoja técnica de un generador, la especificación de un UPS— y necesitas conocer cuántos watts activos puede suministrar, la fórmula se invierte:

W = kVA × FP × 1.000

Un transformador Siemens GEAFOL de 100 kVA operando con una carga de FP = 0,85 suministra 85.000 W (85 kW) de potencia activa. Esos 100 kVA definen su límite térmico (corriente máxima); los 85 kW son el techo real de carga activa que puedes conectar sin sobrecargar el devanado. Aumentar el FP de la instalación a 0,90 instalando capacitores permite extraer 90 kW del mismo transformador, sin ningún cambio físico en el equipo. Para la tabla completa de kVA a Watts, los 6 ejemplos resueltos en esa dirección y el procedimiento detallado de dimensionamiento, consulta nuestra calculadora de kVA a Watts.

Ejemplos resueltos de Watts a kVA con equipos reales

Ejemplo 1 — Motor WEG W22 22 kW (IE2, FP = 0,85)

Datos: P = 22.000 W · FP = 0,85 (dato de placa motor WEG W22 22 kW 4 polos 60 Hz, IE2)
Fórmula: kVA = 22.000 ÷ (0,85 × 1.000) = 25,88 kVA

El transformador que alimente este motor como carga única debe tener capacidad para al menos 25,88 kVA. En la práctica, selecciona el tamaño comercial IEC inmediato superior: 30 kVA. Si hay otras cargas en el mismo tablero, súmalas antes de dimensionar. El RETIE (Resolución 90708) exige que el dimensionamiento de la instalación considere los kVA totales con los factores de demanda y simultaneidad aplicados, no solo la suma directa de kW.

Ejemplo 2 — Motor Siemens 1LE1 55 kW IE3 (FP = 0,87)

Datos: P = 55.000 W · FP = 0,87 (motor de alta eficiencia IE3; dato de hoja técnica Siemens 1LE1003-1CB43)
Fórmula: kVA = 55.000 ÷ (0,87 × 1.000) = 63,22 kVA

Comparado con un motor estándar del mismo tamaño (FP = 0,80 → 68,75 kVA), el IE3 reduce la demanda aparente en más de 5,5 kVA. Esa diferencia representa menor sección de conductor, menores pérdidas en el transformador y menor cargo por demanda en la factura eléctrica industrial. En instalaciones con 10 o más motores de este tamaño, el ahorro acumulado en kVA puede evitar saltar al siguiente transformador comercial.

Ejemplo 3 — Generador Cummins QSL9 (125 kVA, FP = 0,80) → kW activos

Datos: S = 125 kVA · FP = 0,80 (FP estándar de generadores según ISO 8528-1)
Fórmula: W = 125 × 0,80 × 1.000 = 100.000 W (100 kW)

El Cummins QSL9 de 125 kVA / 100 kW es un grupo electrógeno de standby habitual en hospitales y centros de datos medianos. Su capacidad en kVA determina el límite de corriente del alternador; los 100 kW son el techo de carga activa a FP = 0,80. Conectar 110 kW de carga con ese mismo FP exigiría 137,5 kVA del alternador, sobrepassando el límite aunque los kW activos parezcan cercanos al techo.

Ejemplo 4 — UPS APC Smart-UPS SRT 6.000 VA (FP salida = 0,90) → kW

Datos: S = 6 kVA · FP = 0,90 (FP de salida especificado en la hoja técnica APC SRT6KXLT)
Fórmula: W = 6 × 0,90 × 1.000 = 5.400 W (5,4 kW)

Los UPS modernos de doble conversión especifican el FP de salida en la placa técnica (0,90 en el Smart-UPS SRT). Un error recurrente es cargar este modelo con 5.800 W de servidores asumiendo que «caben» en 6 kVA; con FP = 0,90 el límite activo es 5.400 W, y superar ese umbral activa la protección de sobrecarga. El diseño correcto es dimensionar la carga IT a no más del 80% del límite activo, es decir, máximo 4,32 kW de carga para dejar margen operativo.

Ejemplo 5 — Motor ABB M3BP 37 kW con variador ABB ACS580 (FP corregido = 0,92)

Datos: P = 37.000 W · FP = 0,92 (el ACS580 aplica corrección activa de FP en la entrada mediante rectificador con filtro AFE)
Fórmula: kVA = 37.000 ÷ (0,92 × 1.000) = 40,22 kVA

Sin el variador, el ABB M3BP 37 kW tiene FP ≈ 0,85 → 43,53 kVA. El ACS580 reduce esa demanda aparente a 40,22 kVA, un ahorro de 3,3 kVA por motor. En una instalación con 10 motores de este tamaño, la diferencia es 33 kVA menos de demanda al transformador, lo que puede evitar instalar el tamaño comercial siguiente. Para calcular el torque nominal y de arranque de este mismo motor, usa la Calculadora de Torque para Motores Eléctricos.

Ejemplo 6 — Transformador Schneider Minera 160 kVA → kW activos disponibles

Datos: S = 160 kVA · FP = 0,85 (FP de la carga industrial conectada)
Fórmula: W = 160 × 0,85 × 1.000 = 136.000 W (136 kW)

El Schneider Minera 160 kVA (transformador seco encapsulado en resina, conforme a IEC 60076) tolera hasta 160 kVA de corriente continua. Con FP = 0,85, eso equivale a 136 kW de carga activa máxima. Si se mejora el FP a 0,90 instalando un banco de capacitores, el mismo transformador puede alimentar hasta 144 kW, un 5,9% más sin ningún cambio en el equipo. Esa es la razón técnica y económica detrás de la corrección de factor de potencia en instalaciones industriales.

Watts a kVA en transformadores, generadores y UPS

Los tres tipos de equipo que se dimensionan en kVA tienen una razón técnica común: su límite de carga está determinado por la corriente que pueden suministrar, y la corriente depende de los kVA —no directamente de los kW activos.

Transformadores de distribución

Suma la potencia activa total de la instalación en kW, divídela entre el FP medio esperado y selecciona el tamaño comercial IEC 60076 inmediato superior. Los tamaños estándar más frecuentes son: 25, 50, 63, 100, 160, 200, 250, 315, 400, 500, 630, 800 y 1.000 kVA. En Colombia, el RETIE establece que el transformador de distribución no debe operar habitualmente por encima del 80% de su capacidad nominal en régimen continuo; este margen también cubre el incremento de corriente en el arranque de motores. Para la tensión de línea correspondiente a cada nivel de tensión, la Calculadora Voltios Linea-Linea a Linea-Neutro convierte entre tensión de línea y tensión de fase de manera directa.

Grupos electrógenos

Los generadores se especifican en kVA a FP = 0,80 por convención internacional (ISO 8528-1). Para calcular el tamaño mínimo: divide la carga total en kW entre 0,80 para obtener los kVA mínimos. Un centro de datos con 200 kW de carga activa a FP = 0,80 necesita mínimo 250 kVA de generador (200 ÷ 0,80 = 250 kVA). Añade entre un 20% y un 25% de margen para los picos de arranque de motores y las previsiones de crecimiento, lo que lleva el dimensionamiento a 300–312 kVA; el Caterpillar C9 de 300 kVA o el C15 de 350 kVA cubren ese rango según la configuración de standby o prime.

Sistemas UPS

Los UPS industriales modernos especifican el FP de salida entre 0,80 y 0,90. Divide la carga IT en kW entre el FP de salida del UPS para obtener la potencia aparente requerida. Un rack de 8 kW conectado a un Eaton 9PX (FP salida = 0,9) necesita un UPS de al menos 8,89 kVA; el siguiente modelo disponible es 10 kVA, que opera al 88,9% de carga nominal, dentro del rango recomendado. La Calculadora VA a Voltios complementa este cálculo cuando necesitas determinar la tensión de salida a plena carga del UPS.

Equivalencias rápidas de Watts a kVA

W a kVA: la fórmula directa

kVA = W ÷ (FP × 1.000)

Divide los vatios entre el producto de FP por mil. Para corriente continua (DC) no aplica FP y los kW se toman directamente como kVA equivalentes; sin embargo, los equipos DC no se especifican en kVA sino en kW.

¿Cuántos kVA son 1.000 Watts?

1,176 kVA con FP = 0,85

1.000 W ÷ (0,85 × 1.000) = 1,176 kVA. Con FP = 0,80: 1,250 kVA. Con FP = 0,90: 1,111 kVA. La diferencia de 0,14 kVA parece pequeña para una carga, pero en una instalación con 50 motores se acumula hasta 7 kVA de diferencia en la demanda total al transformador.

10.000 Watts a kVA

11,76 kVA con FP = 0,85

10.000 W ÷ (0,85 × 1.000) = 11,765 kVA. El tamaño comercial IEC inmediato superior es 15 kVA; no existe 12,5 kVA como producto estándar frecuente en la escala IEC 60076.

Convertir Watts a kVA: los 3 pasos

Mide W → Determina FP → Divide

(1) Obtén la potencia activa en W de la placa o del proyecto. (2) Determina el FP real o usa el valor típico del tipo de carga. (3) Aplica kVA = W ÷ (FP × 1.000) y selecciona el tamaño comercial superior con margen.

De Watts a kVA en motores eléctricos

FP 0,80–0,90 según eficiencia y carga

Un motor WEG W22 de 11 kW con FP = 0,85 demanda 12,94 kVA. El mismo motor con un variador Schneider Altivar ATV630 puede mejorar el FP de entrada a 0,90, reduciendo la demanda a 12,22 kVA — una diferencia que importa al dimensionar el transformador de la planta.

1 Watt a kVA

0,001176 kVA con FP = 0,85

1 W ÷ (0,85 × 1.000) = 0,001176 kVA. Valor de referencia para escalar mentalmente cualquier carga: multiplica los vatios por 0,001176 para estimar los kVA rápidamente con FP = 0,85.

De W a kVA en generadores industriales

kVA generador = kW carga ÷ 0,80

Los generadores se especifican a FP = 0,80. Para 50.000 W de carga: 50.000 ÷ (0,80 × 1.000) = 62,5 kVA. Un Cummins QSL9 de 62,5 kVA en standby cubre exactamente esa carga sin margen; para margen seguro, sube a la unidad de 80 kVA.

kVA a Watts: dirección inversa

W = kVA × FP × 1.000

Para la conversión inversa completa con tabla de 15 valores y ejemplos resueltos con transformadores y generadores reales, ve a nuestra calculadora de kVA a Watts.

Convertir kVA a Watts: fórmula

W = kVA × FP × 1.000

Un transformador ABB TXplore de 250 kVA con FP = 0,85 suministra 250 × 0,85 × 1.000 = 212.500 W (212,5 kW). Mejorar el FP a 0,90 eleva el límite activo a 225 kW sin tocar el transformador.

De Watts a kVA en transformadores: margen de seguridad

Siempre el kVA comercial inmediato superior

Para 45.000 W con FP = 0,85: 45.000 ÷ (0,85 × 1.000) = 52,94 kVA. El tamaño comercial siguiente es 63 kVA (el de 50 kVA lo dejaría operando al 105,9%, sobre su límite). Nunca el tamaño exacto; siempre el superior con margen operativo.

Preguntas frecuentes sobre Watts y kVA

¿Qué diferencia hay entre Watts y kVA?

Los Watts miden la potencia activa o real: la energía que el equipo convierte en trabajo, calor o luz por unidad de tiempo. Los kVA miden la potencia aparente: la demanda total que la red eléctrica debe suministrar, incluyendo la componente reactiva que no produce trabajo útil pero sí circula por los conductores. En una carga puramente resistiva —calefactor, horno eléctrico— ambas magnitudes coinciden porque el FP es 1; en cargas inductivas —motores, transformadores— los kVA superan siempre a los kW por el factor de potencia.

¿Por qué no se puede convertir Watts a kVA sin el factor de potencia?

Sin FP la conversión es matemáticamente indeterminada porque Watts y kVA son magnitudes distintas relacionadas por un cociente: FP = kW ÷ kVA. Afirmar que «1.000 W equivalen a X kVA» sin especificar el FP es como decir «60 kg equivalen a X metros» sin la densidad del material. El FP caracteriza la naturaleza de la carga; sin él, el resultado no tiene respaldo físico y no se puede usar para dimensionar ningún equipo eléctrico.

¿Cuántos kVA son 1.000 Watts?

Con FP = 0,85 (motor estándar): 1,176 kVA. Con FP = 0,80: 1,250 kVA. Con FP = 0,90 (motor IE3): 1,111 kVA. El rango entre el valor más bajo y el más alto para una misma carga de 1.000 W es de 0,14 kVA; en una instalación con 50 equipos similares, esa diferencia acumulada alcanza 7 kVA, lo que puede determinar si necesitas un transformador de 63 kVA o uno de 75 kVA.

¿Cuántos kVA son 2.000 Watts?

Con FP = 0,85: 2,353 kVA. Con FP = 0,80: 2,500 kVA. Con FP = 0,90: 2,222 kVA. Aplica directamente: 2.000 ÷ (0,85 × 1.000) = 2,353 kVA. El conductor y el interruptor de ese circuito se dimensionan sobre los kVA —que determinan la corriente— no sobre los kW.

¿Cuántos kVA necesito para un motor de 5 kW?

Con FP = 0,85: 5,882 kVA. Con FP = 0,80: 6,250 kVA. Mi recomendación es calcular sobre FP = 0,80 cuando no tienes el dato real de placa, porque el motor en arranque directo puede tener FP transitoriamente más bajo y la corriente de arranque es 5–7 veces la nominal, lo que exige un margen adicional en el transformador que lo alimenta.

¿Cuántos kVA son 10.000 Watts?

Con FP = 0,85: 11,765 kVA. Con FP = 0,80: 12,500 kVA. Con FP = 0,90: 11,111 kVA. El transformador comercial que cubre el caso de FP = 0,85 es 15 kVA; la escala IEC estándar salta de 10 kVA a 15 kVA directamente, así que no existe un transformador de 12,5 kVA como producto habitual.

¿Cuál es el factor de potencia típico de un motor industrial?

Depende del tipo de motor y del nivel de carga. A plena carga: motores estándar IE1/IE2, FP entre 0,80 y 0,85; motores IE3 de alta eficiencia, FP entre 0,87 y 0,90. A carga parcial (50-70%), el FP cae a 0,70–0,75, elevando los kVA demandados por unidad de kW. He visto instalaciones donde usaban FP = 0,90 para todos los motores y el transformador resultaba subdimensionado porque la mayoría operaba al 60% de carga durante el turno normal de producción.

¿Qué pasa si el factor de potencia es 1?

Con FP = 1, los Watts y los VA son iguales: 1.000 W = 1.000 VA = 1 kVA. Esto solo ocurre en cargas puramente resistivas como calefactores de resistencia, hornos de infrarrojos o bombillas incandescentes. En la práctica industrial, alcanzar FP = 1,00 requiere una compensación capacitiva exactamente igual a la reactancia inductiva en ese instante, algo que solo se logra con reguladores automáticos de factor de potencia controlados en lazo cerrado.

¿Cuántos kVA necesita un transformador para una carga de 50 kW?

Con FP = 0,85: 58,82 kVA; con FP = 0,80: 62,5 kVA. En ambos casos, el transformador comercial estándar siguiente es 63 kVA (escala IEC 60076). Nunca instales el transformador ajustado al cálculo exacto; el RETIE y la práctica del sector recomiendan operar a máximo el 80% de la capacidad nominal para dejar margen de demanda, temperatura y crecimiento futuro.

¿Por qué los generadores se especifican en kVA y no en kW?

El alternador de un generador tiene un límite térmico determinado por la corriente que puede circular por sus devanados, y la corriente depende de los kVA (I = S / V), no directamente de los kW. Especificar solo en kW crearía ambigüedad: un generador de «100 kW» con FP = 0,80 suministra exactamente 100 kW si la carga tiene ese FP, pero con FP = 0,70 el alternador se sobrecargaría antes de alcanzar 100 kW activos. Los kVA eliminan esa ambigüedad al cuantificar la carga de corriente independientemente del FP de la carga.

¿Cómo afectan los armónicos al factor de potencia y a los kVA requeridos?

Según la norma IEEE 1459, cuando la carga genera corrientes armónicas —variadores de frecuencia sin filtro AFE, rectificadores de 6 pulsos, UPS de doble conversión de generación anterior— el FP verdadero se reduce por el factor de distorsión armónica (THD-I). Una carga con cos(φ) fundamental = 0,95 pero THD-I del 40% puede tener un FP verdadero de aproximadamente 0,80, elevando los kVA requeridos un 18,75% respecto a la estimación basada en cos(φ) exclusivamente. En esos proyectos, mide el FP verdadero con analizador de red antes de dimensionar el transformador.

¿Puedo usar la misma fórmula para sistemas monofásicos y trifásicos?

Sí. La expresión kVA = W ÷ (FP × 1.000) es válida tanto para sistemas monofásicos como trifásicos porque relaciona potencia activa con potencia aparente sin depender de la tensión ni de la configuración de fases. Las tensiones y fases aparecen únicamente al calcular la corriente: I = S / V en monofásico y I = S / (√3 × V) en trifásico. Para esos cálculos complementarios, usa nuestra Calculadora Voltios Linea-Linea a Linea-Neutro.
