Calculadora de contribución de motores al cortocircuito (por pot. y tipo)

Calculadora precisa para evaluar la contribución de motores a cortocircuitos por potencia y tipo nominales.

Método técnico basado en normas, parámetros electromecánicos y modelos estator-rotor para cálculo fiable instantáneo permanente.

Motor Short-Circuit Contribution Calculator (by total power and motor type)

Total motor rated power connected to the bus (kW)

Line-to-line nominal voltage at the bus (V)

Motor type Low-voltage induction motors (up to ~1 kV) Medium-voltage induction motors (>1 kV) Synchronous motors Mixed / custom motor fleet

Advanced options

Short-circuit current multiple (Isc / In, pu)

Average motor power factor at rated load (pu)

Average motor efficiency (%)

Motors in service at fault (% of installed kW)

Voltage factor at fault (pu)

You can upload a motor nameplate or single-line diagram image to suggest reasonable input values.

📷 Fill inputs from image (AI)

⚡ More electrical calculators Reiniciar Copiar Compartir

Enter the motor group data to estimate the three-phase short-circuit contribution in kA at the bus.

🧠 Explain my result 🔍 Review my inputs

Calculation method and formulas

The calculator estimates the initial symmetrical three-phase short-circuit current contribution of a group of motors at a bus, based on their total rated power and motor type.

1. Motors in service

P_in_service (kW) = P_total (kW) × (Motors in service, % / 100)

2. Rated current of the motor group

V_LL (kV) = V_bus (V) / 1000
η (pu) = Efficiency (%) / 100
I_rated (A) = P_in_service (kW) / (√3 × V_LL (kV) × pf (pu) × η (pu))

3. Motor short-circuit contribution

k_sc (pu) = Short-circuit current multiple (Isc / In)
V_factor (pu) = Voltage factor at fault
I_sc,mot (A) = I_rated (A) × k_sc × V_factor
I_sc,mot (kA) = I_sc,mot (A) / 1000

4. Equivalent short-circuit MVA from motors

S_sc,mot (MVA) = √3 × V_LL (kV) × I_sc,mot (kA)

As a rough indication, the equivalent subtransient reactance of the motor group in per-unit can be approximated by:

X"_eq (pu) ≈ 1 / k_sc

This approach is suitable for preliminary short-circuit studies and for estimating motor back-feed into faults, but detailed studies should use manufacturer data (subtransient reactances, locked-rotor currents and time decay curves).

Motor type	Typical Isc / In (pu)	Typical contribution duration
Low-voltage induction motors	4.0 – 6.0	Significant for 3–6 cycles, decays within ~0.2–0.3 s
Medium-voltage induction motors	3.5 – 5.0	Significant for 3–6 cycles, decays within ~0.2–0.3 s
Synchronous motors	2.5 – 4.0	High subtransient current for 2–4 cycles, then decays to transient
Mixed / custom motor groups	3.0 – 5.0 (engineering estimate)	Depends on composition and control strategy

Technical FAQ about this calculator

Does the motor short-circuit contribution add to the utility short-circuit level?

Yes. The motor contribution estimated here should be added to the network short-circuit current from the utility or upstream system when checking equipment ratings and protection duties at the bus.

Which motor types are best represented by this simplified approach?

The method is well suited for groups of squirrel-cage induction motors and synchronous motors fed from stiff systems. It is a good approximation for industrial buses with multiple drives where detailed manufacturer data are not available.

How should I choose the short-circuit current multiple (Isc / In)?

Use the default value linked to the motor type for preliminary studies. For detailed design, use locked-rotor current or subtransient current data from motor nameplates or manufacturer datasheets and convert them to an effective multiple of rated current.

Does the calculator consider the decay of motor contribution with time?

No. The calculator provides an initial symmetrical short-circuit contribution (first cycles). Time decay of the motor current must be evaluated separately, especially for protection coordination and energy let-through calculations.

Fundamentos físicos y eléctricos de la contribución de motores al cortocircuito

Los motores eléctricos reaccionan a un cortocircuito generando corrientes de entrada elevadas por su propia impedancia dinámica. Estas corrientes se deben modelar según el tipo de máquina (inductiva asíncrona, sincrónica o motor de corriente continua) y el instante temporal del fallo (inicio transitorio, subtransitorio, régimen estable).

En la práctica de ingeniería, la contribución combinada del grupo de motores y de la red determina la corriente máxima vista por interruptores, protecciones y barras. Por ello se requiere calcular la corriente total sumando las aportaciones independientes de cada máquina, ajustadas por modelos de impedancia y factores normativos.

Modelos equivalentes y parámetros clave

Modelo de motor asíncrono (inductivo) para cortocircuito

Para motores de inducción el comportamiento inmediato al cortocircuito se caracteriza por la corriente de arranque en cortocircuito (locked-rotor current, I_lr). A efectos prácticos, la primera contribución se aproxima por la corriente bloqueada medida o por un múltiplo del corriente nominal.

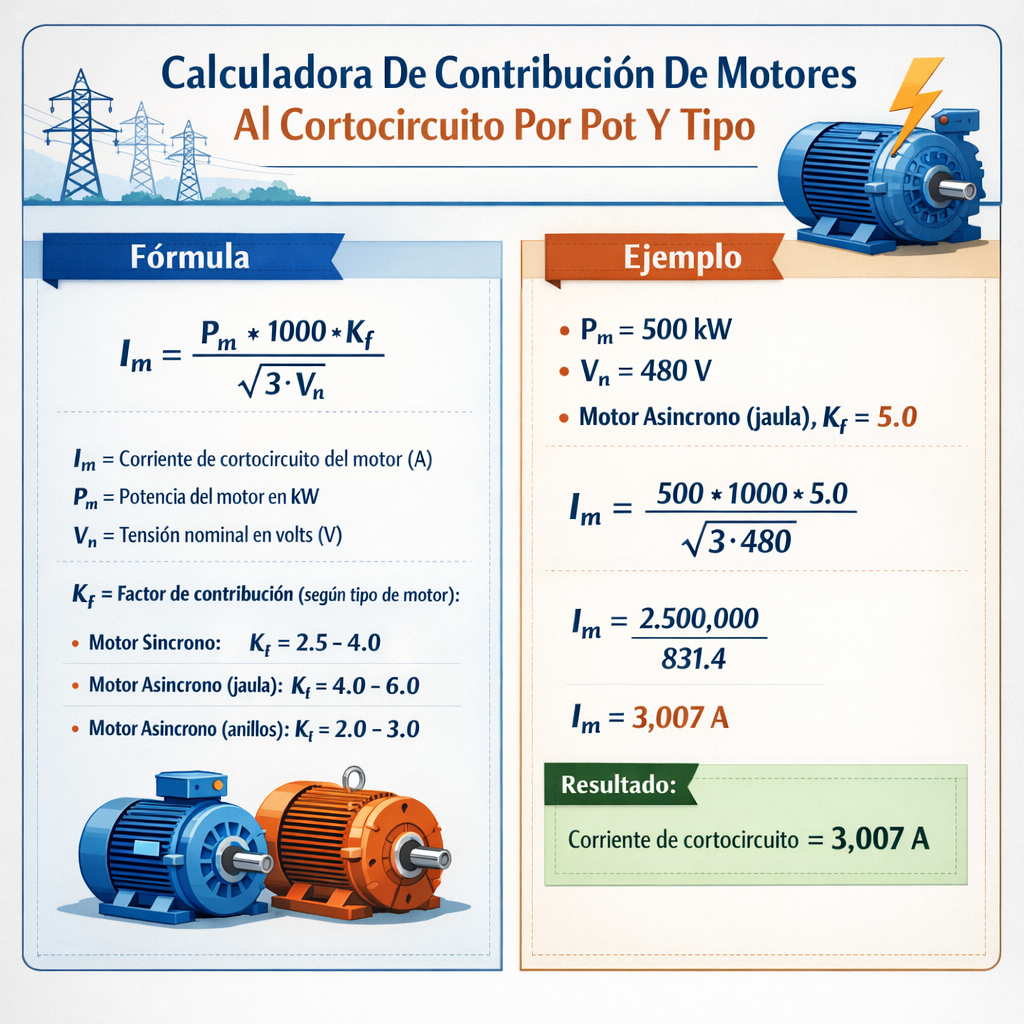

Fórmulas principales (tres fases, tensiones lineales):

I_n = (P_kW · 1000) / (√3 · V_LL · η · cosφ)

I_lr = k_lr · I_n

Z_m = V_ph / I_lr

Explicación de variables y valores típicos:

• I_n: corriente nominal del motor en amperios (A).
• P_kW: potencia nominal del motor en kilovatios (kW).
• V_LL: tensión línea a línea (V).
• η: rendimiento del motor (típico 0.85–0.96 según potencia).
• cosφ: factor de potencia en carga (típico 0.7–0.95).
• k_lr: multiplicador de corriente de rotor bloqueado (típico 4–8 para motores industriales comunes).
• V_ph = V_LL / √3: tensión por fase.
• Z_m: impedancia aparente por fase del motor bajo condición bloqueada (Ω).

Modelo de motor síncrono para cortocircuito

Los motores sincrónicos (o generadores operando como motores) presentan contribuciones iniciales definidas por la reactancia subtransitoria X" (en pu sobre base del motor). Su pico de corriente inicial en relación con la corriente nominal puede estimarse por 1/X".

Fórmulas y explicaciones:

I_ms = I_n · (1 / X")

donde:

• I_ms: corriente inicial aportada por el motor síncrono (A).
• X": reactancia subtransitoria en pu (típico 0.12–0.30 para máquinas comerciales).
• I_n: corriente nominal (A) del motor.

Interacción con la red y suma de contribuciones

Si la red aporta una corriente de cortocircuito I_red determinada por la impedancia equivalente de la fuente, la corriente total trifásica instantánea aproximada en el punto de falla (t=0+) puede aproximarse sumando las contribuciones de cada fuente de corriente que actúa inmediatamente:

I_total,0+ ≈ I_red,0+ + Σ I_motor,i,0+

Donde I_motor,i,0+ es la corriente inicial de arranque/cortocircuito para cada motor (I_lr para motores de inducción, I_ms para síncronos). Esta suma es válida cuando los motores se modelan como impedancias o fuentes de corriente que ven la misma tensión de fallo (V_ph aproximadamente igual). Para análisis más sofisticados se utilizan impedancias complejas y resolución fasorial.

Procedimiento práctico paso a paso para la calculadora

1. Recoger datos de motor: P_kW, V_LL, η, cosφ, tipo (asíncrono/síncrono), k_lr o X" si está disponible.
2. Calcular I_n con la fórmula indicada.
3. Determinar I_lr = k_lr · I_n (para asíncronos) o I_ms = I_n/X" (para síncronos).
4. Sumar aportaciones de todos los motores del bus.
5. Sumar la contribución de la red o transformador (I_red) para obtener I_total del sistema.
6. Si se requiere temporalidad, modelar caída exponencial de la contribución del motor asíncrono y comportamiento subtransitorio del síncrono según curvas de tiempo estándar.

Tablas con valores típicos y factores prácticos

Notas: Las corrientes I_n son aproximadas usando η = 0.92, cosφ = 0.9 para cálculo de referencia; variar según datos del fabricante.

Ejemplos reales y cálculo paso a paso

Ejemplo 1: Motor asíncrono 200 kW en red MV (400 V) con aporte de red conocido

Datos de partida:

• Potencia P = 200 kW
• Tensión V_LL = 400 V
• Rendimiento η = 0.92
• Factor de potencia cosφ = 0.88
• Tipo: Inducción, k_lr = 6 (dato del fabricante o estimado)
• Contribución de la red (I_red,3φ) = 10 000 A (corriente trifásica de falla inicial)

Cálculo paso a paso:

1) Corriente nominal I_n:

I_n = (P · 1000) / (√3 · V_LL · η · cosφ)

Valores numéricos: I_n = (200 · 1000) / (1.732 · 400 · 0.92 · 0.88)

I_n ≈ 200000 / 560.9 ≈ 356.7 A ≈ 357 A

2) Corriente de rotor bloqueado I_lr:

I_lr = k_lr · I_n = 6 · 357 ≈ 2142 A

3) Contribución total inicial en el punto de falla (suma directa):

I_total,0+ ≈ I_red + I_lr = 10000 A + 2142 A = 12 142 A

Interpretación: El motor incrementa la corriente total en ~21.4%. Esta estimación es conservadora; si el motor está próximo al punto de fallo y hay caída de tensión, I_lr real puede variar. Para dimensionamiento de interruptores y soportes mecánicos usar los valores pico y factores de seguridad.

Ejemplo 2: Grupo de motores en bus 690 V con motores síncronos y asíncronos

Escenario:

• Bus de 690 V alimentando:
• Motor A: Inducción 315 kW, η = 0.93, cosφ = 0.9, k_lr = 4.5
• Motor B: Síncrono 500 kW, I_n,B calculado, X" = 0.15 pu
• Fuente/transformador con corriente de corto I_red = 6 000 A

Cálculo Motor A:

I_n,A = (315000) / (1.732 · 690 · 0.93 · 0.9)

I_n,A ≈ 315000 / 1000.4 ≈ 314.9 A ≈ 315 A

I_lr,A = 4.5 · 315 ≈ 1417.5 A ≈ 1418 A

Cálculo Motor B (síncrono):

I_n,B = (500000) / (1.732 · 690 · 0.95 · 0.95) — supondremos η=0.95 y cosφ=0.95

I_n,B ≈ 500000 / 1078.4 ≈ 463.6 A ≈ 464 A

I_ms,B ≈ I_n,B · (1 / X") = 464 · (1 / 0.15) ≈ 464 · 6.667 ≈ 3093 A

Suma de contribuciones:

I_total,0+ ≈ I_red + I_lr,A + I_ms,B = 6000 + 1418 + 3093 = 10 511 A

Observaciones: Aunque el motor síncrono tiene similar potencia nominal al asíncrono, su contribución inicial es mayor por su bajo X". Para ver la evolución temporal, la contribución del síncrono decae a la reactancia transitoria y luego al régimen permanente según su control de excitación.

Consideraciones temporales y de coordinación de protecciones

• Tiempo t = 0+: usar corrientes iniciales (I_lr para asíncronos, I_ms para síncronos).
• Transitorio medio (decenas a cientos de ms): la contribución del motor de inducción tiende a reducirse por la aceleración del rotor y variación del deslizamiento; normalmente programar protecciones con curvas temporales que consideren reducción de corriente.
• Protecciones deben coordinarse con conocimiento del valor máximo I_total,0+ y la energía térmica I²t durante la interrupción.
• Interruptores y seccionadores deben soportar el pico inicial y la energía térmica acumulada; use factores de seguridad adicionales según norma de fabricante.

Aspectos normativos y referencias técnicas

Las metodologías para cálculo de corrientes de cortocircuito y contribuciones de máquinas girantes están descritas en normas y guías internacionales. Recomendaciones principales:

• IEC 60909: "Short-circuit currents in three-phase AC systems" — metodología para cálculo de corrientes de cortocircuito y representación de generadores/máquinas.
• IEC 60034 (serie): normas sobre máquinas rotativas, ensayos y características (incluye ensayos de arranque y corrientes bloqueadas).
• IEEE Std 399 (IEEE Brown Book) y IEEE Std 141: guías de diseño de sistemas eléctricos industriales; análisis de cortocircuitos y coordinación de protecciones.
• NEMA MG1: especificaciones de rendimiento de motores, incluidos factores de arranque y corriente bloqueada.

Enlaces de interés (autoridad técnica):

• IEC 60909 (resumen técnico): https://www.iec.ch
• IEEE Power & Energy Society: https://resourcecenter.ieee-pes.org
• NEMA — motores y guías: https://www.nema.org
• Documentos técnicos fabricantes (Siemens, ABB, Schneider) con curvas de arranque y parámetros: por ejemplo https://new.siemens.com y https://global.abb

Recomendaciones prácticas para implementación de la calculadora

1. Entrada de datos: solicitar P, V, η, cosφ, tipo, k_lr o X" y ubicación relativa de la falla (distancia, impedancias de línea).
2. Base de datos: incluir tablas con valores típicos por potencia y eficiencia para autollenado.
3. Opciones de modelado: permitir cálculo rápido por suma directa y cálculo avanzado con impedancias fasoriales y tiempo-respuesta.
4. Verificación empírica: cuando sea posible, contrastar resultados con ensayos reales de corriente de arranque y datos del fabricante.
5. Reportes: generar salida con I_total,0+, I²t estimada, y comparativa con capacidades de interruptores y protecciones.

Errores comunes y mitigaciones

• Subestimar k_lr o X" conduce a subdimensionamiento; usar valores normativos conservadores si faltan datos de fabricante.
• No considerar pérdida de tensión hacia el motor; cuando la falla está lejos, la tensión en el motor puede caer y reducir su contribución.
• Sumar corrientes como si fueran magnitudes escalar sin atender fase y ángulo puede dar errores para estudios fasoriales; usar análisis fasorial cuando las fuentes tienen desfases importantes.
• No modelar efectos de control (variadores de frecuencia, arrancadores) que limitan la corriente de arranque y por tanto la contribución al fallo.

Extensiones avanzadas y tiempo-dominio

Para análisis de mayor precisión y estudios dinámicos se incorporan modelos eléctricos y mecánicos integrados:

• Modelo de múltiples devanados y rotor para motores asíncronos (ecuaciones diferenciales R-L con acoplamiento magnético).
• Modelado de variadores de frecuencia (VFD) que limitan la corriente de arranque y modifican la contribución al cortocircuito.
• Análisis de la evolución temporal con integración numérica (pasos de ms) para I(t) y cálculo de energía térmica y requisitos mecánicos asociados.

Resumen de fórmulas claves y ejemplos de uso

Conclusiones operativas (uso en proyectos)

Una calculadora técnica para la contribución de motores a cortocircuitos debe combinar datos nominales reales, tablas de referencia y la posibilidad de modelado avanzado. La metodología mostrada permite realizar estimaciones conservadoras rápidas y, cuando se dispone de datos detallados, análisis precisos fasoriales o tiempo-dominio.

Aplicar normativa IEC 60909 y recomendaciones de fabricantes para validar resultados, y emplear márgenes de seguridad en la selección de protecciones y equipos. La integración en herramientas CAD/CAE del sistema eléctrico facilita pruebas de sensibilidad y optimización.
