El cálculo de interruptores termomagnéticos es esencial para garantizar la protección eléctrica de instalaciones. Descubra conceptos y fórmulas clave.
Cada sección detalla normativas, métodos y casos prácticos en ingeniería eléctrica para optimizar la selección y el dimensionamiento de interruptores termomagnéticos.
calculadora con inteligencia artificial (IA) con la palabra clave del tema “Cálculo de interruptores termomagnéticos”
- ¡Hola! ¿En qué cálculo, conversión o pregunta eléctrica puedo ayudarte?
Ejemplo de prompt: «Calcule el interruptor termomagnético para un circuito de 10 kW a 220 V con factor de potencia 0,95 y corriente de arranque de 1,5 veces la nominal».
Fundamentos del Cálculo de Interruptores Termomagnéticos
El interruptor termomagnético es un dispositivo de protección diseñado para interrumpir el suministro eléctrico cuando se detectan sobrecargas o cortocircuitos. Su funcionamiento se basa en dos mecanismos combinados: el térmico, que actúa lentamente ante sobrecargas prolongadas, y el magnético, que responde instantáneamente a fallas graves.
En ingeniería eléctrica, el dimensionamiento correcto de estos dispositivos es crucial para evitar daños en equipos, prevenir incendios y garantizar la continuidad operativa de instalaciones. El cálculo se fundamenta en parámetros eléctricos como la potencia, la tensión, el factor de potencia y la corriente de arranque, entre otros.
Normativas y Estándares Aplicables
El diseño y la selección de interruptores termomagnéticos se rigen por normativas internacionales y locales, que aseguran la seguridad y compatibilidad de los equipos. Algunas de las normativas más relevantes incluyen:
- IEC 60898 e IEC 60947-2: Definen los requisitos de rendimiento y seguridad para dispositivos de protección de baja tensión.
- NBR 5410 (Brasil) y NEC (EE. UU.): Establecen criterios de instalación y protección eléctrica en edificaciones.
- Normativas europeas: EN 60947 y EN 60204, entre otras, que especifican los requisitos para maquinaria y equipos industriales.
La conformidad con estas normativas no solo garantiza la seguridad operativa, sino que también facilita la integración del sistema eléctrico a escala global. Ingenieros y técnicos deben estar actualizados con las últimas versiones y modificaciones en estos estándares.

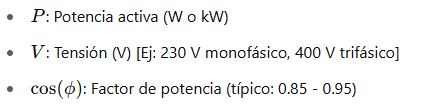

Conceptos Básicos y Parámetros Relevantes
Antes de proceder con el cálculo y la selección, es necesario comprender los elementos y variables involucradas:
- Potencia (P): La cantidad de energía que utiliza el circuito, expresada en vatios (W) o kilovatios (kW).
- Tensión (V): La diferencia de potencial eléctrico que alimenta el circuito, en voltios (V).
- Corriente nominal (In): La corriente que el interruptor puede conducir continuamente sin dispararse.
- Factor de potencia (fp): Representa el desfase entre la tensión y la corriente, afectando el consumo real del circuito.
- Corriente de arranque: Corriente inicial superior a la corriente nominal, especialmente relevante en motores y equipos inductivos.
La selección adecuada de un interruptor termomagnético pasa por analizar estos parámetros y aplicar fórmulas específicas que permitan dimensionar correctamente el dispositivo para cada aplicación.
Fórmulas Esenciales para el Cálculo de Interruptores Termomagnéticos
En el dimensionamiento de interruptores termomagnéticos, se utilizan diversas ecuaciones para definir la corriente nominal y el umbral de disparo. A continuación, se presentan las fórmulas básicas, acompañadas de la explicación de cada variable:
In = P / (V × fp)
Donde:
- In: Corriente nominal (A).
- P: Potencia del circuito (W o kW, si es en kW, convertir a W multiplicando por 1.000).
- V: Tensión del circuito (V).
- fp: Factor de potencia (valor entre 0 y 1).
Esta fórmula permite determinar la corriente que se espera transportar en condiciones normales de operación. Es el primer paso para seleccionar un interruptor que soporte dicha corriente sin dispararse de manera inadvertida.
Ic = k × In
Donde:
- Ic: Corriente de disparo por cortocircuito (A).
- k: Factor de corrección para la disipación de corriente en tiempo de cortocircuito (usualmente de 5 a 10, dependiendo de la normativa).
- In: Corriente nominal previamente calculada.
El valor del factor k depende del tipo de instalación y de los criterios de seguridad adoptados por la normativa de cada país. Se busca asegurar que el interruptor dispare de forma rápida y eficaz en situaciones de cortocircuito sin afectar el funcionamiento normal del circuito.
Ia = m × In
Donde:
- Ia: Corriente de arranque (A).
- m: Factor de sobrearranque, que varía según el tipo de carga (por ejemplo, 1,5 para motores pequeños, pudiendo llegar a 3 o 4 para cargas mayores).
- In: Corriente nominal.
Esta tercera fórmula es crucial para equipos que presentan un consumo elevado al iniciar, como compresores o motores, evitando disparos intempestivos y permitiendo una operación segura.
Tablas de Parámetros para el Cálculo
A continuación, se proporcionan tablas que resumen los parámetros y rangos de aplicación de los interruptores termomagnéticos en función de diferentes escenarios y normativas.
| Parámetro | Símbolo | Unidades | Rango Típico |
|---|---|---|---|
| Potencia | P | W o kW | 100 W – 10 MW |
| Tensión | V | V | 120 V – 1000 V |
| Corriente Nominal | In | A | 0,1 A – 630 A |
| Factor de Potencia | fp | Adimensional | 0,7 – 1,0 |
| Factor k (cortocircuito) | k | Adimensional | 5 – 10 |
Otra tabla complementaria puede incluir ejemplos de selección de interruptores basados en la aplicación específica:
| Aplicación | In (A) | Ia (A) | Rango de Potencia (W) |
|---|---|---|---|
| Electrodomésticos | 5 – 15 | 7,5 – 22,5 | 500 – 3000 |
| Motores Industriales | 16 – 630 | 24 – 945 | 3 kW – 500 kW |
| Instalaciones Residenciales | 10 – 32 | 15 – 48 | 1 kW – 10 kW |
Análisis Detallado del Dimensionamiento
El proceso de cálculo involucra varios pasos. El primer paso es recolectar información técnica del circuito, incluyendo la potencia, tensión y factor de potencia. Posteriormente se determina la corriente nominal usando la fórmula adecuada y se ajusta según la corriente de arranque y cortocircuito.
Cada uno de estos pasos es fundamental para prevenir disparos innecesarios y garantizar que el interruptor actúe de manera correcta frente a sobrecargas o fallos. El cálculo se debe personalizar según el tipo de instalación, tomando en cuenta la naturaleza de la carga, la distribución del circuito y posibles condiciones ambientales que puedan afectar el rendimiento del interruptor.
Pasos para el Cálculo
A continuación, se describe el procedimiento paso a paso:
- Recolección de datos: Identificar los parámetros del circuito: potencia (P), tensión (V), factor de potencia (fp) y características especiales, como la corriente de arranque.
- Cálculo de la corriente nominal: Aplicar la fórmula In = P / (V × fp) para obtener la magnitud base de corriente.
- Ajuste por sobrecarga: Incorporar un coeficiente de seguridad y el factor de sobrearranque (m) para determinar la corriente de arranque Ia = m × In.
- Evaluación del cortocircuito: Estimar la corriente de falla usando Ic = k × In y seleccionar un interruptor que responda adecuadamente.
- Verificación de normativas: Asegurarse que todos los parámetros y cálculos cumplan las normativas locales e internacionales.
Este procedimiento integral permite dimensionar el interruptor de manera precisa, minimizando riesgos y asegurando una operación segura y fiable.
Casos Prácticos y Ejemplos Reales
A continuación, se presentan dos casos prácticos para ilustrar el cálculo y dimensionamiento de interruptores termomagnéticos en situaciones reales.
Caso 1: Circuito de Iluminación en una Instalación Comercial
En una tienda de retail, se requiere proteger un circuito de iluminación que alimenta 20 luminarias LED, cuyo consumo total es de 1,2 kW. La instalación opera a 220 V y presenta un factor de potencia de 0,95. Además, se considera un factor de sobrearranque de 1,2 para compensar picos transitorios.
-
Cálculo de la Corriente Nominal:
- Potencia, P = 1,200 W.
- Tensión, V = 220 V.
- Factor de potencia, fp = 0,95.
Para evitar disparos innecesarios ante picos transitorios, se incorpora el factor de sobrearranque:
Finalmente, se debe seleccionar un interruptor termomagnético con una corriente nominal redondeada al siguiente nivel comercial estándar, por ejemplo, 10 A, que garantice un margen de seguridad adecuado y cumpla con las normativas internacionales.
Caso 2: Protección de un Motor Industrial
En una planta industrial, un motor trifásico de 15 kW opera a 380 V con un factor de potencia de 0,85. Debido a las características del motor, se prevé una corriente de arranque que es 2,5 veces la corriente nominal.
-
Cálculo de la Corriente Nominal:
- Potencia, P = 15,000 W.
- Tensión, V = 380 V.
- Factor de potencia, fp = 0,85.
Aplicando el factor de sobrearranque para este motor:
Además, considerando un factor de corrección para el cortocircuito, por ejemplo k = 6, se calcula:
En este caso, se busca un interruptor termomagnético que tenga una corriente nominal cercana a 50 A, pero con capacidad de soportar la corriente de arranque y un umbral de disparo adecuado para el cortocircuito. Por ello, se suele optar por un dispositivo con clasificación superior, verificando siempre que se cumplan las normativas locales.
Aspectos a Considerar en la Selección del Interruptor
La elección de un interruptor termomagnético adecuado requiere analizar diversos factores adicionales:
- Curva de disparo: Dependiendo del tipo de carga, se elige entre curvas B, C o D. Las curvas B son adecuadas para cargas residenciales y de iluminación, mientras que las curvas C y D se emplean en aplicaciones industriales y motores que presentan altos picos de arranque.
- Condiciones ambientales: La temperatura ambiente y la ventilación inciden en la capacidad de disipación térmica del dispositivo. En entornos calurosos o con mala circulación de aire, se debe considerar un margen de seguridad adicional.
- Tipo de montaje y características del cuadro eléctrico: Es vital que la disposición física permita una instalación segura y la correcta conexión de cables, evitando errores en la puesta en servicio.
- Mantenimiento y verificación periódica: Un plan de mantenimiento preventivo garantiza el buen funcionamiento del interruptor, considerando inspecciones periódicas para detectar signos de desgaste o mal funcionamiento.
Estos factores complementan el cálculo matemático y aseguran una protección integral en el sistema eléctrico, minimizando riesgos de fallos y aumentando la vida útil de los equipos conectados.
Errores Comunes y Consejos de Optimización
En el proceso de selección y dimensionamiento de interruptores termomagnéticos, se cometen errores que pueden comprometer la seguridad de la instalación. Algunos errores frecuentes son:
- Sobredimensionamiento: Seleccionar un interruptor con una capacidad demasiado alta puede llevar a una protección inadecuada frente a sobrecargas, afectando la detección temprana de fallos.
- Subdimensionamiento: Un interruptor de baja capacidad operará por encima de su límite, lo que puede provocar disparos intempestivos o, en el peor de los casos, la falla del dispositivo.
- Ignorar el factor de sobrearranque: No considerar la corriente de arranque en motores y cargas inductivas puede resultar en la desconexión injustificada del circuito al iniciar.
- No actualizar normativas: Utilizar parámetros desactualizados o no conformes a los estándares puede generar incompatibilidades y riesgos potenciales.
Algunos consejos para optimizar el cálculo y la selección del dispositivo son:
- Utilice siempre datos precisos y actualizados del fabricante de equipos.
- Verifique los últimos cambios en normativas y estándares.
- Realice pruebas de simulación y considerando escenarios de contingencia.
- Considere la posibilidad de instalar dispositivos con curvas de disparo adaptadas a la aplicación específica.
Preguntas Frecuentes (FAQ)
A continuación, se responden algunas dudas comunes sobre el cálculo de interruptores termomagnéticos:
-
¿Cuál es la función principal de un interruptor termomagnético?
Su función es proteger el circuito eléctrico tanto de sobrecargas (medio térmico) como de cortocircuitos (medio magnético), evitando daños mayores. -
¿Cómo se determina la corriente nominal?
Se utiliza la fórmula In = P / (V × fp), donde la potencia, la tensión y el factor de potencia definen la corriente base del circuito. -
¿Qué significa el factor de sobrearranque?
Es un coeficiente utilizado para considerar los picos de corriente al iniciar cargas inductivas, garantizando que el interruptor no dispare erróneamente. -
¿Por qué es importante tener en cuenta el factor k?
El factor k determina la sensibilidad del interruptor frente a cortocircuitos, asegurando una respuesta rápida y eficaz. -
¿Cómo seleccionar la curva de disparo adecuada?
La elección dependerá del tipo de carga: curvas B para cargas residenciales, curvas C y D para aplicaciones industriales y motores.
Recursos Adicionales y Enlaces de Interés
Para profundizar en el cálculo y la aplicación de interruptores termomagnéticos, se recomienda consultar los siguientes recursos y normativas:
- Comisión Electrotécnica Internacional (IEC) – Normativas IEC 60898 e IEC 60947.
- National Electrical Manufacturers Association (NEMA) – Directrices para protección de circuitos.
- UL Standards – Certificaciones y normas de seguridad eléctrica.
- AFNOR – Normativas aplicables en Europa.
- National Fire Protection Association (NFPA) – Reglas y estándares para instalaciones eléctricas.
Aplicación Práctica y Evaluación en Proyectos de Ingeniería
En proyectos de ingeniería eléctrica, el cálculo de interruptores termomagnéticos es parte integral del diseño de tableros de distribución y cuadros eléctricos. Un diseño acertado debe contemplar la interacción entre la protección general y la protección localizada de cada subcircuito.
Además, la integración de dispositivos de protección moderna se asocia con tecnologías de monitoreo y automatización, lo que permite una supervisión en tiempo real del estado de los circuitos. Esto es especialmente importante en sistemas industriales y de gran envergadura, donde cada fallo puede traducirse en pérdidas económicas considerables.
Integración con Sistemas de Monitoreo Inteligente
La digitalización de las instalaciones eléctricas ha permitido incorporar sistemas de monitoreo que recogen datos en tiempo real. Esta integración no solo mejora el mantenimiento preventivo, sino que también optimiza el funcionamiento del sistema de protección. Entre las ventajas destacan:
- Monitoreo continuo de la corriente, tensión y temperatura en tiempo real.
- Alertas y notificaciones instantáneas ante condiciones anómalas.
- Registro histórico de eventos y análisis predictivo de fallos.
- Facilidad de integración con plataformas de gestión energética y SCADA.
La conjunción de interruptores termomagnéticos con sistemas de monitoreo inteligente representa una evolución en la seguridad y eficiencia operativa de instalaciones eléctricas modernas.
Aspectos Finales y Buenas Prácticas
El cálculo de interruptores termomagnéticos combina conocimientos teóricos y prácticas de campo, haciendo indispensable la actualización constante de los parámetros y normativas. La revisión periódica de instalaciones permite detectar desviaciones del comportamiento esperado y ajustar el sistema de protección en consecuencia.
Entre las buenas prácticas se incluye realizar auditorías eléctricas, emplear simulaciones de cargas y realizar ensayos de disparo en condiciones controladas. Estas medidas garantizan una mayor fiabilidad del sistema, reduciendo riesgos y evitando costosos desembolsos por fallos indetectados.
Recomendaciones para Profesionales
Los ingenieros electricistas deben considerar lo siguiente:
- Capacitarse continuamente en las normativas internacionales y locales.
- Utilizar herramientas computacionales y software de simulación para prever comportamientos anómalos.
- Documentar y archivar los datos de diseño y las pruebas realizadas, facilitando futuras evaluaciones.
- Consultar con proveedores y fabricantes para verificar la compatibilidad de componentes y obtener respaldo técnico.
Implementar estas recomendaciones no solo optimiza la seguridad, sino que también agiliza el proceso de mantenimiento y resolución de problemas, mejorando la eficiencia global en la gestión de instalaciones eléctricas.
Reflexiones Finales sobre el Dimensionamiento
La correcta selección del interruptor termomagnético implica una comprensión profunda de las variables involucradas y la capacidad de aplicar múltiples fórmulas para prever condiciones operativas en el circuito. El análisis detallado permite evitar errores comunes en el diseño, lo cual es indispensable en entornos donde la seguridad y el rendimiento son primordiales.
La ingeniería eléctrica moderna demanda soluciones integrales que combinen normativas, tecnología y métodos predictivos. El cálculo detallado y la selección adecuada de dispositivos de protección transforman la manera en que se gestionan los riesgos eléctricos, asegurando la integridad de la infraestructura y el bienestar de los usuarios.
Puntos Clave para Recordar
Antes de finalizar, recapitule algunos de los puntos
