Calculadora penalización por bajo factor de potencia kVArh

Calculadora para penalización por bajo factor de potencia kVArh con enfoque técnico y normativo preciso.

Incluye fórmulas, tablas, ejemplos resueltos y referencias normativas para aplicación práctica en empresas industriales españolas.

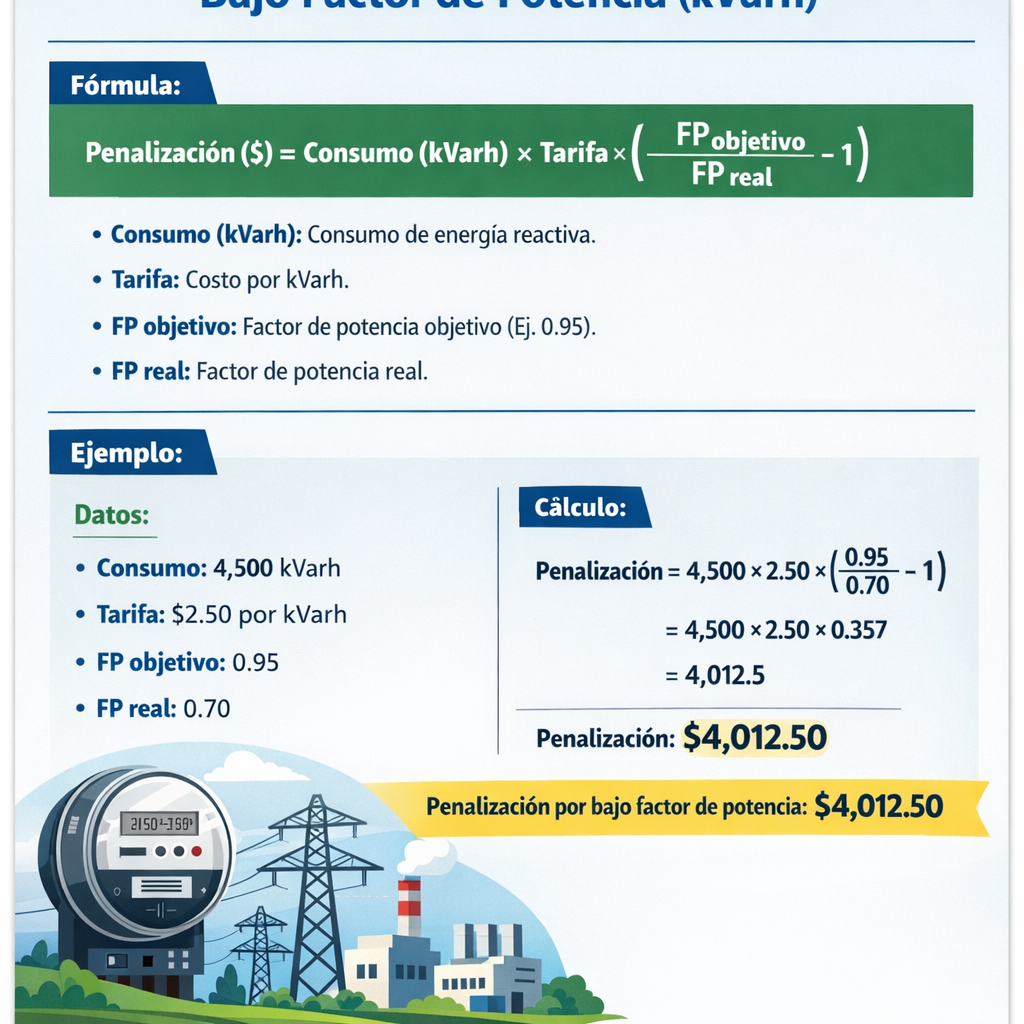

Conceptos fundamentales sobre factor de potencia y energía reactiva

El factor de potencia (FP o PF) expresa la relación entre la potencia activa y la potencia aparente en un sistema eléctrico. Se define como:

PF = P / sqrt(P² + Q²)

Donde:

• P = energía activa (kWh) o potencia activa instantánea (kW)
• Q = energía reactiva (kVArh) o potencia reactiva instantánea (kVAr)
• sqrt(...) = raíz cuadrada

La relación entre la energía reactiva medida y la permitida por la tarifa se usa para calcular la penalización. Para un periodo de facturación, la energía reactiva permitida (Q_permitida) asociada a un factor de potencia mínimo PF_min se calcula como:

Q_permitida = P * tan(arccos(PF_min))

Si la energía reactiva medida Q_med excede Q_permitida, la energía reactiva sujeta a penalización es:

Q_exceso = max(0, Q_med - Q_permitida)

Finalmente, la penalización monetaria se calcula multiplicando la energía reactiva excedente por el precio unitario de penalización:

Penalización (€) = Q_exceso * Precio_reactiva (€/kVArh)

Variables, unidades y valores típicos

Variables primarias y descripción:

• P (kWh): energía activa consumida durante el periodo de facturación.
• Q_med (kVArh): energía reactiva absorbida o inyectada medida en el mismo periodo.
• PF_min (adimensional): factor de potencia mínimo exigido por la comercializadora o normativa (típicamente 0,90–0,98).
• Q_permitida (kVArh): reactiva máxima tolerada asociada a PF_min.
• Q_exceso (kVArh): reactiva facturable por penalización.
• Precio_reactiva (€/kVArh): tarifa de penalización específica de la compañía eléctrica.
• h (h): número de horas del periodo de facturación (ej. 720 h para un mes de 30 días).
• Q_c (kVAr): potencia de compensación necesaria = Q_exceso / h (aproximación para corrección fija).

Valores típicos orientativos (ilustrativos):

• PF_min: 0,95 (común en clientes industriales con requisitos estrictos), 0,9 (clientes comerciales), 0,98 (casos especiales).
• Precio_reactiva: entre 0,01 €/kVArh y 0,10 €/kVArh según mercado y tarifa (valores ilustrativos).
• Periodo de facturación: 720 h (30 días) o 744 h (31 días), o variable según contrato.

Marco normativo y referencias técnicas

Es importante revisar la normativa local y las condiciones de suministro del contrato. Referencias y fuentes de autoridad:

• Reglamento Electrotécnico para Baja Tensión (Real Decreto 842/2002). Fuente BOE: https://www.boe.es/eli/es/rd/2002/08/02/842
• Información de operadores del sistema y transportistas: Red Eléctrica de España (REE) – https://www.ree.es
• Reguladores y comisiones de energía: Comisión Nacional de los Mercados y la Competencia (CNMC) – https://www.cnmc.es
• Estándares internacionales para análisis de potencias en sistemas no sinusoidales y definiciones: IEEE (por ejemplo IEEE Std 1459) – https://standards.ieee.org
• Norma de calidad de tensión: UNE-EN 50160 (AENOR/IEC) – https://aenor.com

Consulte siempre las condiciones particulares del contrato de suministro y la documentación de la compañía comercializadora para conocer PF_min y Precio_reactiva aplicables.

Método de cálculo detallado para la calculadora de penalización

Paso 1 — Entradas necesarias

1. Energía activa en periodo: P (kWh).
2. Energía reactiva medida en periodo: Q_med (kVArh).
3. Factor de potencia mínimo contractual: PF_min (adimensional).
4. Precio de penalización por kVArh: Precio_reactiva (€/kVArh).
5. Horas del periodo de facturación: h (h), opcional para obtener kVAr instantáneos.

Paso 2 — Cálculo de Qpermitida

Usar la fórmula:

Q_permitida = P * tan(arccos(PF_min))

Explicación: arccos(PF) devuelve el ángulo de desfase φ; tan(φ) = Q/P para componentes promedio del periodo.

Paso 3 — Determinar exceso de reactiva

Q_exceso = max(0, Q_med - Q_permitida)

Paso 4 — Calcular penalización monetaria

Penalización (€) = Q_exceso * Precio_reactiva

Paso 5 — Opcional: calcular kVAr de compensación fija

Si se desea estimar la potencia de compensación necesaria para evitar penalizaciones, aproximar:

Q_c (kVAr) = Q_exceso / h

Nota: este valor es una media. La correcta selección de baterías de condensadores debe considerar variaciones horarias, armonías, armónicos y posibles sobredimensionamientos.

Tabla anterior: valores típicos ilustrativos. Ver contrato de suministro y normativa nacional para valores vinculantes.

Ejemplos prácticos resueltos

Ejemplo 1 — Cliente industrial mediano (detallado)

• P = 50 000 kWh
• Q_med = 15 000 kVArh
• PF_min = 0,98 (tarifa exigente)
• Precio_reactiva = 0,04 €/kVArh

1) Calcular Q_permitida:

arccos(0,98) ≈ 0,2003 rad

tan(0,2003) ≈ 0,203

Q_permitida = 50 000 * 0,203 = 10 150 kVArh

2) Calcular Q_exceso:

Q_exceso = max(0, 15 000 − 10 150) = 4 850 kVArh

3) Calcular penalización:

4) Compensación eléctrica estimada para eliminar el exceso:

Q_c (kVAr) = 4 850 / 720 ≈ 6,736 kVAr

Interpretación: Con una batería de condensadores de aproximadamente 7 kVAr operativa durante todo el mes (y suponiendo comportamiento estable), el cliente evitaría la penalización. Debe verificarse selección comercial estándar (por ejemplo combinar módulos 2,5 kVAr + 4 kVAr) y estudiar variación horaria.

Ejemplo 2 — Planta con factor de potencia muy bajo y dimensionado de compensación

• P = 120 000 kWh
• Q_med = 80 000 kVArh
• PF_min = 0,95
• Precio_reactiva = 0,06 €/kVArh

1) Calcular Q_permitida:

arccos(0,95) ≈ 0,3176 rad

tan(0,3176) ≈ 0,328

Q_permitida = 120 000 * 0,328 = 39 360 kVArh

2) Calcular Q_exceso:

Q_exceso = max(0, 80 000 − 39 360) = 40 640 kVArh

3) Penalización:

4) Potencia reactiva de compensación media necesaria:

Q_c = 40 640 / 720 ≈ 56,444 kVAr

Dimensionado práctico:

1. Evaluar la variación horaria de P y Q; si la reactiva es constante, instalar baterías estáticas ≈ 60 kVAr considerando tolerancias y pérdidas.
2. Considerar control automático con pasos (ej. 6 x 10 kVAr) para adaptar según demanda horaria y evitar sobrecompensación (posible inyección capacitiva).
3. Verificar armonías: la presencia de armónicos puede requerir filtros pasivos o activos y condicionar la elección de condensadores.

Conclusión práctica: la inversión en compensación (capacitancia y control) generalmente se amortiza con la reducción de penalizaciones y mejora en la capacidad de transformación.

Consideraciones técnicas al implementar corrección de factor de potencia

• Medición: usar instrumentos certificados y revisar la integración temporal (horas) para que P y Q se correspondan al mismo periodo.
• Control por pasos vs. regulación continua: los bancos por pasos son económicos; los sistemas con regulador continuo o filtros activos son adecuados donde hay variaciones rápidas o armónicos.
• Armónicos: los condensadores interactúan con armónicos; en sistemas con cargas no lineales pueden amplificarse tensiones. Realizar estudio de armónicos y, si procede, incorporar filtros.
• Evitar la inyección capacitiva: al corregir PF excesivamente puede sobrepasarse el cosφ unitario y provocar inyección de reactiva capacitiva, lo que puede penalizar también. Por ello se recomienda control por límite inferior y superior.
• Protecciones: se requieren protecciones contra sobretensiones, descarga de condensadores y coordinación con protecciones de la instalación.

Diseño de la calculadora: algoritmo y validaciones

Recomendaciones para implementar una calculadora precisa y robusta:

1. Validar las entradas: P >= 0, Q_med >= 0, 0 < PF_min < 1, Precio_reactiva >= 0.
2. Calcular Q_permitida y Q_exceso tal como se describió; mostrar resultados intermedios (ángulo φ, tan(φ)).
3. Permitir seleccionar periodo (mensual, diario, horario) y adaptar h según el periodo.
4. Incluir opción de visualizar kVAr instantáneo requerido para corrección en función de horas de funcionamiento del equipo.
5. Incorporar una pestaña para sensibilidad económica: mostrar penalización con diferentes precios y PF_min.
6. Proveer recomendaciones automáticas: tamaño aproximado del banco de condensadores, pasos estándar y necesidad de estudios armónicos.

Buenas prácticas para reducción de penalizaciones

• Monitoreo continuo de P y Q por registradores homologados.
• Planificación de bancos de condensadores con control horario o por demanda para seguir variaciones de la carga.
• Revisión contractual para negociar PF_min o condiciones en función del perfil de carga.
• Mantenimiento preventivo para evitar degradación de condensadores (fugas, fallos que aumentan Q).
• Implementación de medidas adicionales: variadores de frecuencia, optimización de procesos y reducción de cargas inductivas.

Limitaciones, supuestos y verificación

Al utilizar las fórmulas presentadas se asumen condiciones promedio y sin tener en cuenta variaciones armónicas ni pérdidas del banco de capacitores. Recomendaciones:

• Si existe distorsión armónica significativa, utilizar modelos que separen componentes fundamentales y armónicas (IEEE 1459).
• Realizar estudio previo de la calidad de la tensión y analizador de redes para confirmar la estrategia de corrección.
• Verificar que el método de facturación de la comercializadora mide Q de la misma forma que la calculadora (integración, signo de la reactiva, periodos de muestreo).

Recursos normativos y lecturas adicionales

Documentación y enlaces de referencia para profundizar:

• Real Decreto 842/2002 — Reglamento Electrotécnico para Baja Tensión (BOE): https://www.boe.es/eli/es/rd/2002/08/02/842
• Red Eléctrica de España (informes técnicos y documentación de red): https://www.ree.es
• CNMC — Información sobre tarifas y condiciones de acceso: https://www.cnmc.es/energia
• IEEE Standards (definiciones de potencias y medidas): https://standards.ieee.org
• AENOR / UNE-EN 50160 — Calidad de tensión en redes públicas: https://aenor.com

Resumen operativo para uso de la calculadora

1. Recolectar P (kWh) y Q_med (kVArh) del periodo que facture la comercializadora.
2. Confirmar PF_min y Precio_reactiva en el contrato de suministro.
3. Introducir datos en la calculadora y comprobar Q_exceso y penalización.
4. Si existe exceso, calcular kVAr de compensación media aproximada: Q_c = Q_exceso / h.
5. Solicitar a un instalador/proyectista un estudio técnico detallado (armónicos, selección de banco, protecciones).

La implementación de medidas correctoras suele generar ahorros recurrentes y mejora de la capacidad instalada, por lo que la evaluación coste-beneficio es fundamental.

Preguntas frecuentes técnicas

¿Qué ocurre si la corrección provoca potencia reactiva capacitiva (PF>1)?

La inyección capacitiva puede provocar penalizaciones o problemas de regulación de tensión. Por ello se recomienda control que evite sobrecompensación y permita un margen superior e inferior de PF.

¿Cómo influyen los armónicos en el cálculo de penalización?

Los armónicos alteran la medición de potencias y pueden producir pérdidas adicionales en condensadores. En presencia de armónicos significativos, hay que usar métodos de medición y compensación que separen componentes armónicos.

¿Puedo usar una sola medición mensual para decidir el banco de condensadores?

No es recomendable. Realice registros horarios representativos (mínimo varias semanas) para dimensionar adecuadamente y detectar patrones operativos.

Este artículo proporciona la base técnica y normativa para diseñar e implementar una calculadora de penalización por bajo factor de potencia en kVArh. Para decisiones de inversión y proyectos eléctricos, solicite un estudio especializado adaptado a su instalación y legislación local.
