¿Qué datos necesito para utilizar la calculadora de dimensionamiento de conductor EGC por protección rápida?

Para utilizar la calculadora se requiere, como mínimo, la corriente de cortocircuito presumida en el punto de instalación (en kA) y el tiempo de despeje de la protección asociada (en segundos). Adicionalmente, es recomendable indicar el material y tipo de aislamiento del EGC para seleccionar el factor k adecuado, y, si se desea verificar el cumplimiento normativo, la sección del conductor de fase asociado y la condición de protección mecánica del conductor de protección.

¿Cómo se calcula la sección del conductor de protección (EGC) en esta herramienta?

La calculadora utiliza el criterio adiabático S = (Icc × √t) / k, donde Icc es la corriente de cortocircuito en amperios, t es el tiempo de despeje de la protección en segundos y k es el factor que depende del material y del aislamiento del conductor de protección. A partir de este valor se puede aplicar un margen de seguridad y, opcionalmente, una verificación normativa simplificada frente a la sección del conductor de fase y a una sección mínima mecánica. La sección final recomendada es la mayor de estos valores, redondeada a la sección comercial normalizada inmediatamente superior.

¿Qué debo hacer si no conozco con precisión la curva de disparo de la protección asociada?

Si no dispone de la curva de disparo exacta de la protección, puede utilizar el tiempo de despeje máximo previsto para el nivel de cortocircuito considerado, tomado de catálogos de fabricante o prescrito por la norma o el estudio de coordinación de protecciones. Es prudente emplear un valor de tiempo algo conservador para garantizar que la sección calculada del EGC cubra el peor caso razonable.

¿La calculadora garantiza el cumplimiento de todas las normas aplicables?

La calculadora implementa un método técnico basado en el criterio adiabático y una verificación normativa simplificada habitual en normas como IEC 60364-5-54. Sin embargo, no sustituye al análisis completo de la instalación ni a la lectura detallada de la norma local o sectorial aplicable. El usuario debe confirmar que los supuestos de cálculo, los factores k empleados y las reglas de relación entre conductores son compatibles con la normativa específica que rige su proyecto.

Calculadora de dimensionamiento de conductor EGC por protección asociada (rápida)

Calculadora precisa para dimensionamiento de conductor EGC según protección asociada rápida en instalaciones residenciales industriales.

Herramienta normativa que integra curvas de disparo, tiempos I2t y factores de corrección para seguridad.

Calculadora de dimensionamiento de conductor EGC por protección asociada rápida (sección mínima en mm²)

Corriente de cortocircuito presumida (kA)

Tiempo de despeje de la protección (s)

Material y aislamiento del EGC (factor k)

Opciones avanzadas

Sección del conductor de fase asociado (mm²)

Verificación normativa de sección mínima

Condición de protección mecánica del EGC

Margen de seguridad adicional (%)

Puede subir una foto de una placa de datos o diagrama unifilar para sugerir valores de corriente de cortocircuito, tiempos de disparo y secciones.

⚡ Más calculadoras eléctricas

Introduzca los datos mínimos para dimensionar el conductor de protección (EGC).

Fórmulas utilizadas para el dimensionamiento del conductor de protección (EGC)

1) Cálculo adiabático del conductor de protección:

S_adiab = (I_cc × √t) / k

Donde: I_cc es la corriente de cortocircuito presumida en amperios (A), t es el tiempo de despeje de la protección en segundos (s), k es el factor dependiente del material, aislamiento y régimen térmico del conductor de protección (A·s^0,5/mm²), S_adiab es la sección mínima adiabática del EGC en milímetros cuadrados (mm²).

2) Verificación normativa simplificada frente a la sección del conductor de fase (según criterio típico IEC 60364-5-54):

Sea S_F la sección del conductor de fase asociado (mm²). Entonces la sección normativa mínima del EGC S_norm se toma como:

Si S_F ≤ 16 mm² → S_norm = S_F
Si 16 mm² < S_F ≤ 35 mm² → S_norm = 16 mm²
Si S_F > 35 mm² → S_norm = 0,5 × S_F

3) Verificación de mínimo mecánico para el EGC (valores típicos para cobre):

Con protección mecánica: S_mec ≥ 2,5 mm²
Sin protección mecánica: S_mec ≥ 4 mm²

4) Aplicación de margen de seguridad adicional:

S_adiab,seg = S_adiab × (1 + margen / 100)

5) Sección requerida global del conductor de protección:

S_req = máximo { S_adiab,seg, S_norm, S_mec }

Finalmente se propone una sección comercial normalizada S_com igual o superior a S_req.

Material / aislamiento EGC	k típico (A·s^0,5/mm²)	Ejemplo: Icc = 10 kA, t = 0,2 s → S_adiab (mm²)
Cobre, PVC 70 °C	115	≈ 18,5 mm²
Cobre, XLPE 90 °C	143	≈ 14,9 mm²
Aluminio, PVC 70 °C	76	≈ 28,0 mm²
Criterio típico frente a conductor de fase Cu (IEC): para S_F = 25 mm², el EGC mínimo normativo es 16 mm²; para S_F = 50 mm², el EGC mínimo es 25 mm².

Preguntas frecuentes sobre el dimensionamiento del conductor de protección (EGC)

¿Qué precisión necesito en la corriente de cortocircuito para usar la calculadora?

Es recomendable trabajar con una estimación razonablemente precisa de la corriente de cortocircuito en el punto considerado, obtenida mediante cálculo de cortocircuito o a partir de estudios del sistema. Para aplicaciones habituales de baja tensión, una aproximación con una tolerancia del orden de ±10 % suele ser aceptable para dimensionar el EGC mediante el criterio adiabático.

¿Qué ocurre si no conozco la sección del conductor de fase?

Si no introduce la sección del conductor de fase, la calculadora solo aplicará el criterio adiabático y, en su caso, el mínimo mecánico. Esto proporciona una estimación técnica de la sección del EGC, pero no se podrá verificar la conformidad con la regla normativa de relación entre fase y conductor de protección, que debería comprobarse manualmente una vez se conozca la sección de fase.

¿La calculadora sirve tanto para interruptores automáticos como para fusibles?

Sí. Siempre que se conozca o se estime correctamente el tiempo de despeje de la protección frente al cortocircuito presumido, el criterio adiabático S = (I × √t) / k es aplicable tanto a interruptores automáticos como a fusibles, así como a relés de protección que actúen con rapidez suficiente.

¿Cómo elegir el factor k adecuado para mi instalación?

El factor k depende del material del conductor (cobre o aluminio), del tipo de aislamiento, de la temperatura inicial asumida y de la temperatura máxima admisible en cortocircuito. Lo habitual es tomar los valores tabulados en la norma aplicable (por ejemplo IEC 60364-5-54), que para cobre aislado PVC 70 °C dan k ≈ 115 A·s^0,5/mm² y para cobre XLPE 90 °C dan k ≈ 143 A·s^0,5/mm². Si se aparta de estas condiciones, puede introducir un valor personalizado de k obtenido de la norma o de la especificación del fabricante.

Fundamento técnico y objetivo de la calculadora

El propósito de una calculadora de dimensionamiento de conductor EGC por protección asociada rápida es determinar la sección mínima del conductor de protección (EGC, equipment grounding conductor) que soporte térmicamente la energía desprendida por una falla a tierra durante el tiempo de respuesta del dispositivo de protección. La metodología prioriza la comprobación I²t (energía térmica) siguiendo principios de IEC/ISO y prácticas recogidas en normas nacionales como el NEC o reglamentos locales.

Principio físico: energía térmica durante cortocircuito

La comprobación térmica se basa en la ecuación clásica de capacidad térmica para conductores durante fallas de corta duración:

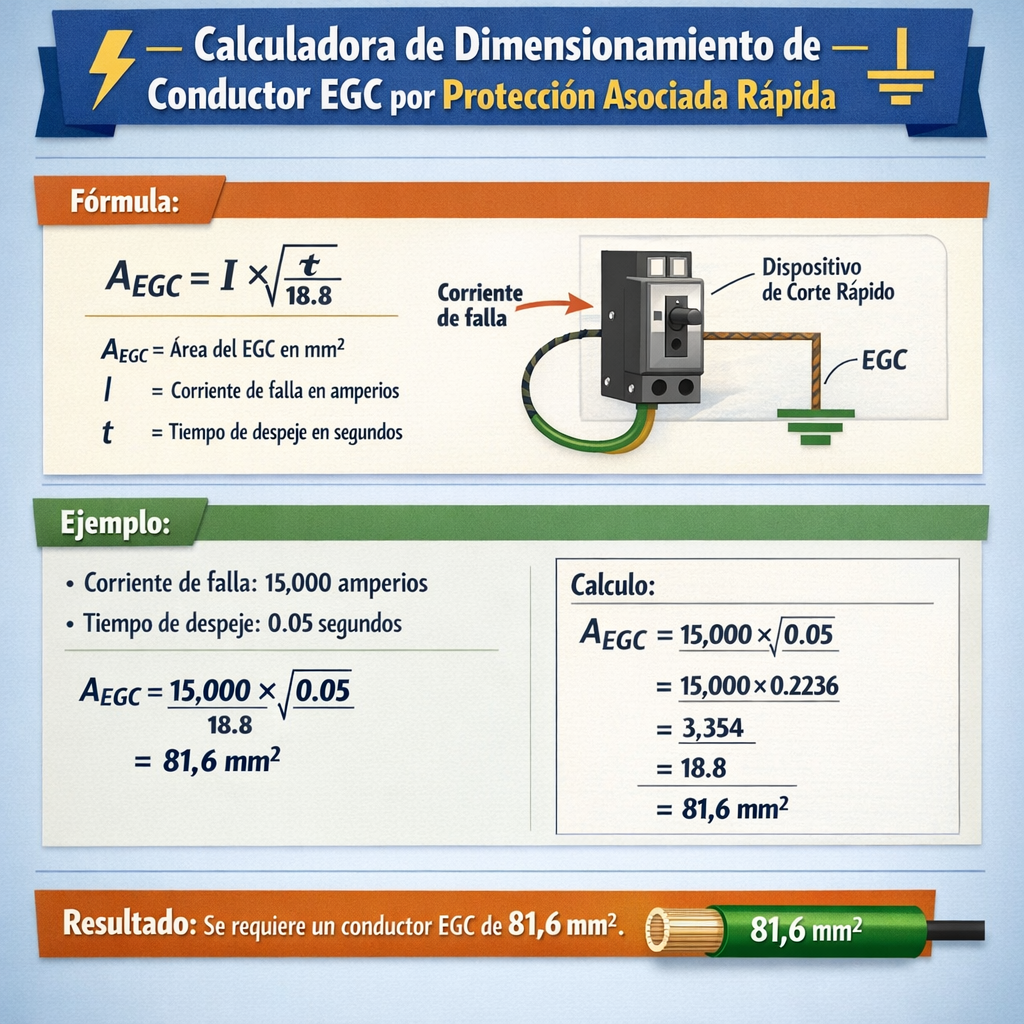

Calculadora de dimensionamiento de conductor Egc por proteccion asociada rapida para instalaciones eléctricas

I²·t ≤ K²·S²

En forma utilizable para cálculo directo:

S ≥ I · √t / K

Donde:

I = corriente de falla eficaz (A), valor RMS o pico según el criterio de la normativa aplicada.
t = tiempo de actuación del dispositivo de protección (s). Para protecciones rápidas (fusibles rápidos, disparo instantáneo) t puede ser muy pequeño (por ejemplo 0,01–0,05 s).
S = sección del conductor en mm².
K = constante representativa del conductor y del aislamiento (mm²·√s/A). Valores típicos se listan más abajo.

Constantes K, materiales y su justificación normativa

El valor K se obtiene de normas para la comprobación térmica durante cortocircuitos (por ejemplo, IEC 60949 y sus sucesoras/interpretaciones). K depende de material conductor y tipo de aislamiento. Valores de uso común (referenciales):

Material	Tipo de aislamiento	K típico (mm²·√s/A)	Aplicación habitual
Cobre	PVC (termoplástico)	115	Instalaciones generales, cables normales
Cobre	XLPE / EPR (termorrígido / termoplástico de mayor temperatura)	143	Cables aislados para mayor temperatura y durabilidad
Aluminio	PVC	95	Instalaciones donde se emplea aluminio
Aluminio	XLPE	115	Cables de aluminio con mejores características térmicas

Referencia: IEC 60949 (Cálculo de corrientes de cortocircuito térmicamente admisibles) y guías nacionales. Los valores K anteriores son valores de práctica común; ver normativa aplicable para valores oficiales.

Datos de entrada imprescindibles para la calculadora

Corriente de falla prospectiva en el punto de la toma de EGC (I_f, en A). Debe considerarse el valor eficaz RMS para cálculo térmico.
Tiempo de actuación del elemento de protección (t, en s). Para protecciones rápidas puede tomarse el tiempo de operación instantánea o el valor de tiempo correspondiente en la curva I–t.
Material del conductor (Cobre o Aluminio).
Tipo de aislamiento (PVC, XLPE, etc.) para seleccionar K.
Longitud y resistividad si se desea análisis más completo de caída de tensión o incremento de temperatura en fatigamiento tras múltiples eventos (opcional).
Norma o criterio regulatorio elegido (ej. IEC/NEC/RETIE) para comprobaciones adicionales y selección comercial.

Fórmulas y explicación de variables (solo HTML)

Ecuación principal (criterio térmico):

I² · t ≤ K² · S²

Despeje para sección mínima:

S ≥ I · √t / K

Explicación de variables y valores típicos:

I: corriente de falta en amperios. Ejemplos típicos: 5 000 A (residencial con transformador pequeño), 25 000 A (instalación industrial con fuente robusta), 50 000 A (subestaciones o suministros con alta capacidad).
t: tiempo de actuación en segundos. Valores típicos: 0,01–0,05 s (fusible rápido o disparo instantáneo), 0,1–0,2 s (disyuntor de curva rápida sin retardo), 1 s (valor de referencia para protecciones lentas).
K: constante según tabla previa. Por ejemplo, K = 115 para cobre con PVC; K = 143 para cobre con XLPE.
S: sección en mm² (resultado del cálculo). Elegir la sección normalizada más próxima por encima del resultado.

Tablas de soporte: resistencias y valores de cálculo

Tabla de resistencias óhmicas aproximadas para cobre a 20 °C (valores frecuentes para cálculo de caída de tensión y comprobaciones térmicas).

Sección S (mm²)	R (Ω/km) aprox.	R (Ω/m) ×10^-3
1	18.10	18.10
1.5	12.10	12.10
2.5	7.41	7.41
4	4.61	4.61
6	3.08	3.08
10	1.83	1.83
16	1.15	1.15
25	0.727	0.727
35	0.524	0.524
50	0.387	0.387
70	0.268	0.268
95	0.193	0.193
120	0.153	0.153
150	0.124	0.124

Tabla de sección requerida S (mm²) para valores combinados de corriente de falla (kA) y tiempos (s) usando K = 115 (Cobre, PVC)

I (kA) \ t (s)	0.02	0.05	0.1	0.2	1
1	1.23	1.94	2.75	3.89	8.70
5	6.15	9.73	13.75	19.44	43.48
10	12.30	19.45	27.50	38.88	86.96
20	24.60	38.88	55.00	77.75	173.91
25	30.75	48.63	68.75	97.19	217.39
50	61.50	97.26	137.49	194.39	434.78

Tabla equivalente usando K = 143 (Cobre, XLPE):

I (kA) \ t (s)	0.02	0.05	0.1	0.2	1
1	0.99	1.56	2.21	3.13	6.99
5	4.94	7.82	11.06	15.64	34.97
10	9.89	15.64	22.12	31.28	69.93
20	19.78	31.28	44.23	62.56	139.86
25	24.72	39.10	55.29	78.22	174.66
50	49.44	78.20	110.58	156.45	349.65

Algoritmo recomendado para la calculadora

Entrada: introducir I_f (A) y t (s), seleccionar material y aislamiento para elegir K.
Calcular S_req = I_f * sqrt(t) / K.
Redondear S_req al siguiente tamaño comercial normalizado (ej. 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50 mm²).
Verificar condiciones adicionales: capacidad mecánica, resistencia a la corrosión, exigencias del code local (por ejemplo, tablas mínimas NEC 250.122 si aplicable).
Emitir resultados: sección mínima calculada, sección seleccionada comercial, comentario sobre criterio elegido y referencias normativas aplicadas.

Parámetros adicionales y factores de corrección

Agrupamiento de conductores: si la EGC está agrupada con otros conductores sometidos a altas temperaturas, considerar correcciones térmicas (normalmente aplicable a conductores portadores de corriente, menos a EGC en ciertos esquemas pero revisar normativa local).
Temperatura ambiente y temperaturas de diseño: afectan al K en la interpretación práctica.
Multiplicidad de eventos: si el conductor debe soportar varios eventos de cortocircuito sin reemplazo, considerar margen adicional.

Ejemplos reales y desarrollo completo

Ejemplo 1 — Panel industrial con protección rápida (fusible rápido)

Datos del caso:

Corriente de falla prospectiva en el punto de conexión: I_f = 25 kA (25 000 A).
Elemento de protección: fusible rápido, tiempo de actuación considerado t = 0,02 s (20 ms) correspondiente al clearing por la fusión rápida en la porción de energía relevante.
Conductor propuesto: cobre con aislamiento XLPE → K = 143.

Cálculo paso a paso:

Calcular √t: √0,02 = 0,141421356.
Multiplicar I_f por √t: 25 000 A × 0,141421356 = 3 535,3339.
Dividir por K: S_req = 3 535,3339 / 143 = 24,72 mm².
Seleccionar sección comercial normalizada: el tamaño normalizado inmediatamente superior es 25 mm² (o se puede elegir 35 mm² por criterios mecánicos o de caída de tensión si se requiere).

Resultado y comentarios:

Sección calculada: 24,72 mm² → seleccionar 25 mm² (recomendación práctica: 25 mm² o 35 mm² si se exige margen mecánico o térmico adicional).
Interpretación: debido a la actuación muy rápida del fusible, la energía térmica liberada es baja, permitiendo sección moderada de conductor.
Verificación adicional: comprobar que el conductor seleccionado cumpla requisitos de resistencia mecánica y continuidad del sistema de puesta a tierra, y que la normativa local permita dimensionar la EGC por este método.

Ejemplo 2 — Circuito residencial con disyuntor rápido

Datos del caso:

Prospective fault current en el punto de la EGC: I_f = 5 kA (5 000 A).
Dispositivo de protección: disyuntor doméstico con trip instantáneo en sobrecorriente grave; usar t = 0,2 s por comportamiento observado del dispositivo ante fallas a tierra (valor conservador para la parte instantánea más tiempo de estabilización).
Conductor: cobre con PVC → K = 115.

Cálculo:

√t = √0,2 = 0,447213595.
I_f · √t = 5 000 × 0,447213595 = 2 236,067975.
S_req = 2 236,067975 / 115 = 19,44 mm².
Selección comercial: siguiente sección normalizada ≥ 19,44 mm² es 25 mm² (típica selección práctica para garantizar margen).

Resultado y observaciones:

Sección calculada: 19,44 mm² → elegir 25 mm².
Comentario: en instalaciones residenciales muchas veces la normativa permite EGC menores según tabla; sin embargo, esta comprobación basada en energía termal demuestra la necesidad de un conductor mayor si la corriente de falla efectiva y el tiempo de apertura generan energía importante.

Ejemplo 3 — Verificación comparativa con method NEC (tabla)

Nota: el NEC (NFPA 70) define tablas para dimensionar EGC en función de la máxima corriente nominal del dispositivo de protección (Tabla 250.122). Dado que la calculadora térmica usa la energía térmica real, en proyectos donde ambas metodologías aplican, se debe adoptar la más restrictiva. Para instalaciones conforme al NEC, verificar contra la tabla 250.122 y seleccionar la mayor sección resultante.

Recomendaciones de ingeniería y buenas prácticas

Siempre documentar la fuente de I_f (medición, cálculo desde impedancias de sistema o informe del suministrador). No asumir valores sin evidencia.
Para protecciones "rápidas" emplear la característica de tiempo real del elemento protector (curva I–t) y usar el tiempo de clearing correspondiente a la corriente de falta.
Seleccionar la sección comercial normalizada siguiente. Añadir margen en ambientes agresivos o cuando la continuidad del EGC es crítica para protección de vidas.
Verificar simultáneamente el cumplimiento de tablas locales (por ejemplo, NEC 250.122) y de requisitos mecánicos (capacidad de atornillado, bornes, etc.).
Si la EGC va a ser usada como conductor de retorno en algún régimen transitorio, evaluar caída de tensión y calentamiento por corriente prolongada.

Limitaciones y consideraciones normativas

La metodología I²t es una comprobación térmica válida y aceptada en muchas normas. No obstante, su aplicación práctica debe integrarse con requerimientos locales:

NFPA 70 (NEC): define tablas mínimas para EGC (ver artículo 250 y tabla 250.122).
IEC/EN: IEC 60949 (o sus sucesoras) y IEC 60364 recogen métodos de cálculo para corrientes de cortocircuito y dimensionamiento de conductores.
Normativas locales (RETIE en Colombia, REBT en España, NOM en México) pueden incluir requisitos adicionales o tablas específicas.

Referencias normativas y enlaces de autoridad

IEC: publicacion relacionada con cálculos térmicos de cortocircuito — consulte la norma IEC 60949 o las publicaciones actuales en https://www.iec.ch/
NFPA: National Electrical Code (NEC) — ver Artículo 250 y tabla 250.122. Información general en https://www.nfpa.org/NEC
IEC 60364: Instalaciones eléctricas de edificios — guía de diseño. Información en https://www.iec.ch/
Documentación técnica y guías de fabricantes de cables (ej.: Prysmian, Nexans) para curvas de capacidad térmica y selección de secciones comerciales.

Implementación práctica de una calculadora web o app

Sugerencias de interfaz y validaciones:

Inputs obligatorios: I_f (A), t (s), material, aislamiento, normativa objetivo.
Opcionales: longitud, temperatura ambiente, factor de agrupamiento, comprobación con tablas normativas.
Salida: S_req (mm²), sección comercial recomendada, comentario sobre verificaciones a realizar y enlaces a normativa.
Validaciones: comprobar unidades, valores máximos/minimos, advertir si I_f es estimado y recomendar medición real.

Resumen operativo para el ingeniero

Obtener o calcular la corriente de falla eficaz en el punto de conexión.
Determinar el tiempo de clearing del elemento de protección a la corriente de falta (usar curva I–t).
Seleccionar K según material y aislamiento.
Aplicar S ≥ I · √t / K y redondear a la sección comercial superior.
Verificar cumplimiento de tablas locales (p. ej. NEC 250.122) y de requisitos mecánicos.
Documentar todo el proceso con referencias normativas y datos de origen.

Apéndice: notas técnicas y aclaraciones

La ecuación I²t ≤ K²S² asume que la energía térmica durante el tiempo t se acumula en el conductor sin disipación significativa; es válida para tiempos cortos donde la inercia térmica domina.
Para tiempos largos o situaciones con intercambio térmico significativo, la metodología deberá ajustarse o emplearse modelos térmicos más complejos.
Siempre contrastar resultados con tablas normativas y requisitos locales para evitar discrepancias regulatorias.
