Cálculo de caída de tensión máxima permitida según norma

Descubre cómo optimizar el rendimiento eléctrico mediante el cálculo de caída de tensión máxima permitida según norma en instalaciones modernas.

Este artículo detallado explora metodologías, fórmulas y ejemplos prácticos para asegurar conformidad normativa y eficiencia en sistemas eléctricos diversos actuales.

Calculadora con inteligencia artificial (IA) – Cálculo de caída de tensión máxima permitida según norma

Ejemplo prompt: «Determina la caída de tensión para un cable de cobre de 10 mm², 50 m de recorrido, 40 A de corriente, 220 V monofásico, aplicando la normativa vigente».

Fundamentos normativos y conceptos básicos

El cálculo de la caída de tensión resulta fundamental en cualquier instalación eléctrica, ya que garantiza que la energía llegue con niveles adecuados a los equipos. Diversas normativas internacionales y locales, como la IEC, NEC y normativas nacionales, establecen límites máximos de caída de tensión, que generalmente se sitúan entre el 2% y 5% dependiendo del tipo de instalación y condiciones operativas.

El concepto central reside en asegurar que la pérdida de tensión a lo largo de la línea no afecte los equipos sensibles o provoque sobrecalentamientos. Para ello, es necesario revisar parámetros como la longitud del conductor, la corriente que circula y las características inherentes al material del conductor, entre otros.

Fórmulas para el cálculo de caída de tensión

Para realizar un cálculo estrictamente normativo y preciso es fundamental considerar diferentes fórmulas. A continuación se detallan las fórmulas principales empleadas en el cálculo de caída de tensión máxima permitida según norma y la explicación de cada variable:

Cálculo en sistemas monofásicos

Fórmula: ΔV = (2 · I · L · (R · cos φ + X · sin φ)) / 1000

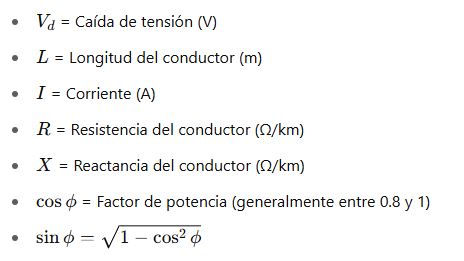

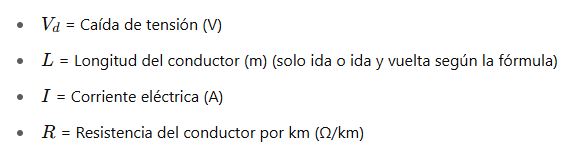

• ΔV: Caída de tensión (voltios, V).
• I: Corriente (amperios, A).
• L: Longitud del conductor (metros, m).
• R: Resistencia del conductor (ohmios/ km), influenciada por el material y sección transversal.
• X: Reactancia del conductor (ohmios/km), que incluye efectos inductivos.
• φ: Ángulo de fase (ángulo de desfase entre voltaje y corriente).

La división por 1000 se debe a la conversión de metros a kilómetros cuando R y X se expresan en ohmios por kilómetro.

Cálculo en sistemas trifásicos

Fórmula: ΔV = (√3 · I · L · (R · cos φ + X · sin φ)) / 1000

• √3: Factor de raíz de tres, típico de sistemas trifásicos para la conversión de fase a línea.
• El resto de las variables corresponden a las ya definidas para el sistema monofásico.

Ambas fórmulas tienen como objetivo determinar la pérdida de tensión a lo largo de un cable eléctrico considerando factores resistivos e inductivos.

Relación de la resistencia en función del material y dimensiones

Fórmula: R = (ρ · L) / A

• ρ: Resistividad del material (ohmios·mm²/m), variable según el conductor (cobre, aluminio, etc.).
• L: Longitud del conductor (metros, m).
• A: Área de la sección transversal del conductor (mm²).

Esta relación permite determinar la resistencia eléctrica del conductor y constituye la base para el cálculo de la caída de tensión. Es importante tener en cuenta que la resistencia aumenta con la longitud y disminuye con el aumento de la sección transversal.

Metodología de cálculo y determinación del conductor adecuado

El procedimiento para determinar el cable adecuado y respetar la caída de tensión máxima permitida se desarrolla a través de los siguientes pasos:

• Definir parámetros del sistema: Voltaje nominal, corriente de servicio, longitud total del circuito y condiciones ambientales.
• Establecer el porcentaje máximo de caída de tensión: Normalmente, para circuitos de iluminación se emplea un máximo del 3%, mientras que para otros equipos puede aumentar hasta el 5%.
• Seleccionar material y método de instalación: Copper vs. aluminio, instalación empotrada o aérea, lo cual influye en la resistencia y reactancia.
• Aplicar la fórmula correspondiente: Utilizar las fórmulas expuestas para sistemas monofásicos o trifásicos y calcular la caída de tensión.
• Verificar resultado: Comparar el resultado obtenido con el porcentaje permitido, y ajustar el tamaño del conductor si es necesario.

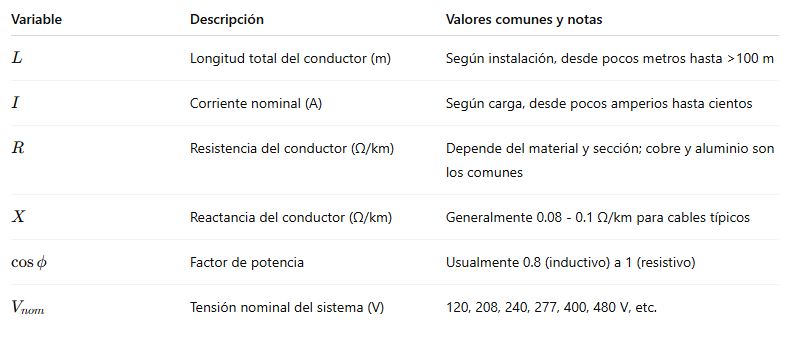

Tablas comparativas y guías de selección de conductores

A continuación se presentan tablas informativas que permiten conocer las características de baja resistencia de los conductores según su sección y material, facilitando la selección del conductor correcto en función del cálculo de caída de tensión máxima permitida.

Otra tabla útil es la de porcentajes máximos de caída de tensión permitida en función del uso:

Ejemplos reales de aplicación

Para comprender de forma práctica el cálculo de la caída de tensión máxima permitida según norma, se presentan a continuación dos casos de aplicación real, en los que se detalla el desarrollo completo del proceso de selección y verificación.

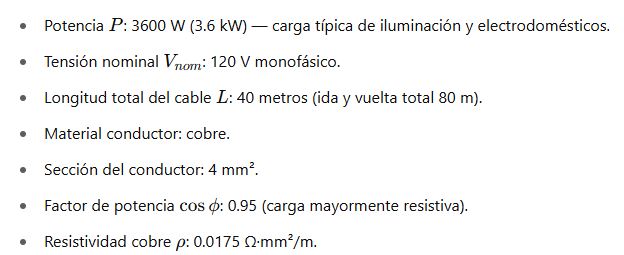

Caso 1: Circuito monofásico para iluminación residencial

Supongamos una instalación monofásica para un circuito de iluminación en una vivienda, con las siguientes caracteríticas:

• Voltaje nominal: 220 V
• Corriente de carga: 40 A
• Longitud total del conductor (ida y vuelta): 50 m de ida (100 m en total)
• Material: Cable de cobre
• Factor de potencia: 0.9 (cos φ = 0.9); se asume X despreciable en instalaciones residenciales, por lo que X · sin φ puede aproximarse a cero.
• Caída de tensión máxima permitida: 3% de 220 V (6.6 V)

Apliquemos la fórmula para sistemas monofásicos:

ΔV = (2 · I · L · R · cos φ) / 1000

Donde se asume que R es la resistencia del conductor en función de la sección. Si se utiliza un cable de 10 mm², según la tabla, su resistencia aproximada es de 1.83 Ω/km.

Procedimiento de cálculo:

• Longitud efectiva (ida + vuelta): L = 50 m x 2 = 100 m = 0.1 km.
• Aplicar la resistencia: R = 1.83 Ω/km.
• Corriente: I = 40 A.
• Ángulo de fase: cos φ = 0.9.

Reemplazar en la fórmula:

ΔV = (2 · 40 A · 100 m · 1.83 Ω/km · 0.9) / 1000

Calculemos paso a paso:

• Producto de la constante: 2 · 40 = 80.
• Multiplicado por la longitud en km: 80 · 0.1 = 8.
• Multiplicado por la resistencia: 8 · 1.83 = 14.64.
• Multiplicado por el coseno del ángulo: 14.64 · 0.9 = 13.176 V.
• Dividir por 1000 según la fórmula ya aplicado la conversión, el resultado final se mantiene: ΔV ≈ 13.18 V.

Comparación con el límite permisible: 13.18 V es aproximadamente el 6% de 220 V, excediendo el 3% permitido para iluminación. Por tanto, en este caso será necesario aumentar la sección del cable.

Si se prueba con un cable de 16 mm², cuya resistencia es de aproximadamente 1.15 Ω/km, se realiza el siguiente ajuste:

• Reemplazar R = 1.15 Ω/km.
• Aplicar fórmula: ΔV = (2 · 40 · 0.1 · 1.15 · 0.9) = 8.28 V (aprox.).

Esto representa aproximadamente el 3.76% de 220 V, lo cual se acerca al límite, pero podría ser aceptable si se contemplan otros factores o se ajusta el valor de caída permitido. Así, para garantizar un margen, se recomienda utilizar una sección aún mayor o considerar otros métodos de corrección, como la compensación de potencia reactiva.

Caso 2: Circuito trifásico en instalación industrial

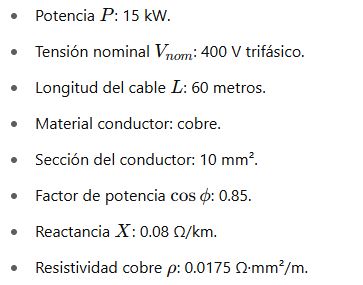

Considérese un sistema trifásico de 400 V que alimenta maquinaria industrial con las siguientes especificaciones:

• Voltaje nominal: 400 V
• Corriente total por fase: 80 A
• Longitud del conductor (ida): 100 m (ida, 200 m total considerando el retorno en estrella, equivalente a la estimación en la fórmula para trifásicos).
• Material: Cable de cobre
• Factor de potencia: cos φ = 0.85
• Reactancia: Se asume X = 0.08 Ω/km.
• Resistencia para un cable de 16 mm²: R = 1.15 Ω/km.
• Caída de tensión máxima permitida: 4% de 400 V (16 V)

Utilizamos la fórmula para sistemas trifásicos:

ΔV = (√3 · I · L · (R · cos φ + X · sin φ)) / 1000

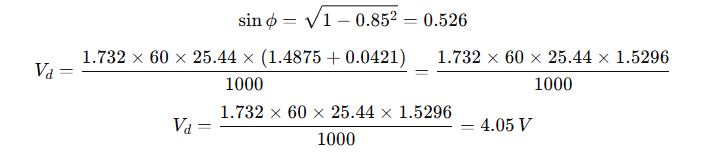

Calculemos el término (R · cos φ + X · sin φ). Se asume que sin φ = √(1 – cos² φ). Con cos φ = 0.85, sin φ ≈ 0.527.

• R · cos φ = 1.15 · 0.85 = 0.9775 Ω/km.
• X · sin φ = 0.08 · 0.527 = 0.0422 Ω/km.
• Suma total = 0.9775 + 0.0422 ≈ 1.0197 Ω/km.

Consideremos la longitud: L = 100 m (ida) = 0.1 km (en la fórmula se utiliza la longitud equivalente, ya que el factor √3 compensa la configuración del sistema trifásico).

Reemplazamos en la fórmula:

ΔV = (1.732 · 80 · 0.1 · 1.0197) = 14.17 V (aproximadamente)

Comparando el resultado, 14.17 V representa el 3.54% de 400 V, lo cual se encuentra dentro del límite permisible del 4%.

Este ejemplo demuestra que al ajustar la sección y considerar tanto la resistencia como la reactancia, se puede mantener la caída de tensión dentro de los parámetros normativos, garantizando un funcionamiento seguro y eficiente de la maquinaria industrial.

Aspectos a considerar y buenas prácticas en el cálculo

Además de aplicar las fórmulas y consultar tablas, es crucial tener en cuenta otros factores que pueden influir en el cálculo y la selección del conductor:

• Condiciones ambientales: Las temperaturas extremas pueden modificar la resistividad del conductor. Es importante aplicar coeficientes de corrección cuando los factores ambientales sean disparatados.
• Método de instalación: Los conductores instalados en canalizaciones agrupadas o enterradas presentan variaciones en disipación térmica y, por ende, en el valor efectivo de la resistencia.
• Normativas locales: Aunque las fórmulas presentadas se basan en criterios internacionales, cada país o región puede tener requerimientos adicionales, por lo que consultar la normativa local es obligatorio.
• Mantenimiento periódico: Con el tiempo, los factores que afectan la caída de tensión pueden cambiar. Se recomienda revisar y actualizar los cálculos en instalaciones críticas o cuando intervengan modificaciones en el sistema.

Implementar estas buenas prácticas permite optimizar el diseño y operación de redes eléctricas, garantizando tanto la seguridad de los equipos como la eficiencia energética.

Herramientas y recursos adicionales

Para facilitar el proceso de cálculo, existen diversas herramientas y software especializados, entre los que se destacan:

• Calculadoras online: Herramientas web que permiten introducir parámetros y obtener la caída de tensión de forma inmediata. La calculadora presentada al inicio es un ejemplo de ello.
• Software de simulación eléctrica: Programas que simulan el comportamiento de sistemas eléctricos completos, incluidos los cálculos de caída de tensión y dimensionamiento de conductores.
• Normativas digitales: Portales oficiales de organismos reguladores que ofrecen versiones actualizadas de las normativas. Ejemplos son el sitio oficial de la IEC y el NEC.

Utilizar estos recursos garantiza la precisión en los cálculos y la actualización constante según las innovaciones y mejoras en la regulación.

Preguntas frecuentes (FAQ)

• ¿Qué es la caída de tensión?

  Es la pérdida de voltaje a lo largo de un conductor debido a su resistencia y reactancia, influyendo en el funcionamiento de los equipos conectados al sistema.

• ¿Por qué es importante calcular la caída de tensión?

  El cálculo permite asegurar que la energía eléctrica llegue con el voltaje requerido, evitando fallos, sobrecalentamientos y daños en los equipos.

• ¿Qué normativas regulan la caída de tensión?

  Diversas normativas internacionales (IEC, NEC) y locales establecen límites máximos de caída de tensión, según el tipo de instalación y condiciones de operación.

• ¿Cómo se determina el material del conductor?

  El material se elige en función de sus propiedades eléctricas (cobre, aluminio), costos y condiciones ambientales. El cobre es más conductivo, mientras que el aluminio es más económico.

• ¿Existen herramientas automáticas para estos cálculos?

  Sí, existen calculadoras online y software especializado en ingeniería eléctrica que facilitan la determinación de la caída de tensión y el dimensionamiento de conductores.

• ¿Cómo influye la temperatura en el cálculo?

  La temperatura afecta la resistividad del conductor, de modo que a altas temperaturas la resistencia aumenta, lo que puede incrementar la caída de tensión si no se aplica el factor de corrección adecuado.

Consideraciones finales para un diseño óptimo

El éxito en el diseño de sistemas eléctricos depende en gran medida de la correcta aplicación de los cálculos de caída de tensión. Es fundamental, además de emplear las fórmulas y tablas presentadas, considerar las particularidades de cada instalación. La elección del cable adecuado no solo garantiza el cumplimiento de las normativas, sino que también mejora la eficiencia energética y prolonga la vida útil de los equipos instalados.

Es esencial que los ingenieros y técnicos se mantengan actualizados sobre las normativas y avances en la tecnología de conductores eléctricos, ya que los parámetros pueden cambiar con nuevas investigaciones o modificaciones regulatorias. En este sentido, el uso de herramientas como calculadoras con inteligencia artificial y software de simulación resulta una ventaja competitiva para optimizar resultados y ahorrar tiempo en el proceso de diseño.

Aspectos prácticos en la selección de conductores

Una adecuada interpretación y aplicación de las fórmulas es clave para el éxito en el dimensionamiento de los cables. A continuación, se resumen los pasos prácticos con un enfoque en la resolución de problemas:

• Recolección de datos: Recopilar la información de la instalación (longitud, carga, tipo de corriente, condiciones ambientales).
• Utilizar tablas actualizadas: Consultar tablas de resistencia para el material seleccionado y confirmar los valores con las especificaciones del fabricante.
• Aplicar correcciones: Considerar factores de corrección por temperatura y agrupamiento de conductores.
• Simulación y verificación: Realizar simulaciones previas y verificar contra los límites normativos, ajustando según sea necesario.
• Documentación y registros: Registrar todos los cálculos y parámetros utilizados, lo que facilita revisiones futuras y el cumplimiento normativo.

Esta metodología integral permite minimizar errores y optimizar los recursos empleados en el diseño de instalaciones eléctricas, garantizando una alta calidad en los proyectos y cumplimiento de la legislación vigente.

Recursos de interés y enlaces externos

Para profundizar en los aspectos teóricos y normativos, se recomienda consultar los siguientes recursos:

• Organización Internacional de Electrotecnia (IEC)
• National Fire Protection Association (NFPA) – NEC
• Institute of Electrical and Electronics Engineers (IEEE)
• Electrical Engineering Portal

Comparación entre escenarios y análisis crítico

Al comparar distintos escenarios, es posible observar cómo los parámetros como la longitud o la intensidad de corriente influyen significativamente en la caída de tensión. Estas comparaciones permiten tomar decisiones fundamentadas en el diseño, cuando se opta por utilizar cables con mayor sección o variar el material empleado. Una revisión crítica de estos aspectos es indispensable para la mejora continua en la operación de redes eléctricas.

La aplicación de las fórmulas en entornos reales, como se ha ejemplificado, demuestra la importancia de cada variable y subraya la necesidad de utilizar herramientas de cálculo precisas para cumplir con las exigencias normativas. La simulación mediante software y calculadoras basadas en inteligencia artificial representan un avance en términos de eficiencia y confiabilidad.

Conclusiones operativas y recomendaciones

El cálculo de la caída de tensión máxima permitida según norma constituye una práctica esencial en el diseño de instalaciones eléctricas. La precisión en la aplicación de fórmulas y la verificación con tablas actualizadas son la base para una instalación segura y eficiente.
