📝 Notas y referencias técnicas
- Límites recomendados: Ramal ≤ 3 %, Ramal + Alimentador ≤ 5 % (NEC 210.19, 215.2).
- Resistencias: NEC 2023 Tabla 8 / NTC 2050 (DC, 75 °C, conductor trenzado).
- Ampacidades: NEC Tabla 310.16 (75 °C).
- No se permiten conductores en paralelo con calibre menor a 1/0 AWG (NEC 310.10(G)).
- Calculadora orientativa; verifica siempre con un profesional calificado.
La calculadora de caída de voltaje de esta página te permite determinar en segundos cuánto voltaje pierdes en un tramo de conductor. Solo introduces corriente, distancia, voltaje nominal y calibre, y obtienes la caída en voltios, el porcentaje y si cumple con la norma NEC / NTC 2050. Si trabajas en instalaciones residenciales, comerciales o industriales, esta herramienta te ahorra el cálculo manual y reduce errores de diseño. También puedes calcular la distancia máxima permitida para un calibre dado, usando el modo bidireccional.
A lo largo de esta guía vas a encontrar las fórmulas que usa la calculadora de caída de voltaje, tablas de referencia por calibre AWG/kcmil, ejemplos resueltos paso a paso y una sección de preguntas frecuentes. Todo basado en la NEC 2023 (National Electrical Code) y la NTC 2050, las normas que rigen en la mayoría de países de América.
Tabla de Valores Comunes para Cálculo de Caída de Voltaje
La tabla siguiente muestra la corriente máxima (A) que puedes transportar por cada calibre y distancia sin superar el 3 % de caída de tensión en un circuito monofásico de 220 V con conductor de cobre. Úsala como referencia rápida antes de usar la calculadora de caída de voltaje con tus valores exactos.
| AWG / kcmil | Ω/km (75 °C) | Ampacidad (A) | 10 m | 20 m | 30 m | 50 m | 80 m | 100 m |
|---|---|---|---|---|---|---|---|---|
| 14 | 10.07 | 15 | 15 | 15 | 10 | 6 | 4 | 3 |
| 12 | 6.34 | 20 | 20 | 20 | 17 | 10 | 6 | 5 |
| 10 | 3.97 | 30 | 30 | 30 | 27 | 16 | 10 | 8 |
| 8 | 2.51 | 50 | 50 | 50 | 43 | 26 | 16 | 13 |
| 6 | 1.61 | 65 | 65 | 65 | 65 | 40 | 25 | 20 |
| 4 | 1.018 | 85 | 85 | 85 | 85 | 64 | 40 | 32 |
| 2 | 0.636 | 115 | 115 | 115 | 115 | 103 | 64 | 51 |
| 1/0 | 0.399 | 150 | 150 | 150 | 150 | 150 | 103 | 82 |
| 2/0 | 0.317 | 175 | 175 | 175 | 175 | 175 | 130 | 104 |
| 4/0 | 0.200 | 230 | 230 | 230 | 230 | 230 | 206 | 165 |
| 250 | 0.169 | 255 | 255 | 255 | 255 | 255 | 244 | 195 |
| 350 | 0.120 | 310 | 310 | 310 | 310 | 310 | 310 | 275 |
| 500 | 0.085 | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
Los valores asumen conductor de cobre trenzado a 75 °C (NEC Tabla 8). Para aluminio, la resistencia es aproximadamente 1.6 veces mayor, así que necesitas subir uno o dos calibres para cubrir la misma distancia y corriente. La calculadora de caída de tensión en la parte superior ya incluye los datos de aluminio.
Caída de Voltaje en Trifásico 380 V — Corriente máxima por calibre (3 %)
| AWG / kcmil | Ω/km | Ampacidad (A) | 20 m | 40 m | 60 m | 80 m | 100 m |
|---|---|---|---|---|---|---|---|
| 10 | 3.97 | 30 | 30 | 30 | 27 | 20 | 16 |
| 8 | 2.51 | 50 | 50 | 50 | 43 | 32 | 26 |
| 6 | 1.61 | 65 | 65 | 65 | 65 | 51 | 40 |
| 4 | 1.018 | 85 | 85 | 85 | 85 | 80 | 64 |
| 2 | 0.636 | 115 | 115 | 115 | 115 | 115 | 103 |
| 1/0 | 0.399 | 150 | 150 | 150 | 150 | 150 | 150 |
| 4/0 | 0.200 | 230 | 230 | 230 | 230 | 230 | 230 |
| 350 | 0.120 | 310 | 310 | 310 | 310 | 310 | 310 |
| 500 | 0.085 | 380 | 380 | 380 | 380 | 380 | 380 |
Observa cómo el trifásico a 380 V admite más corriente a distancias largas que el monofásico a 220 V con el mismo calibre. Esto se debe al factor √3 (en lugar de 2) y al voltaje más alto que reduce la corriente necesaria para la misma potencia.
Fórmulas Paso a Paso para el Cálculo de Caída de Voltaje
Estas son las fórmulas que la calculadora de caída de voltaje usa internamente. Las necesitas si quieres verificar manualmente un resultado o si tu memoria técnica debe incluir el cálculo completo.

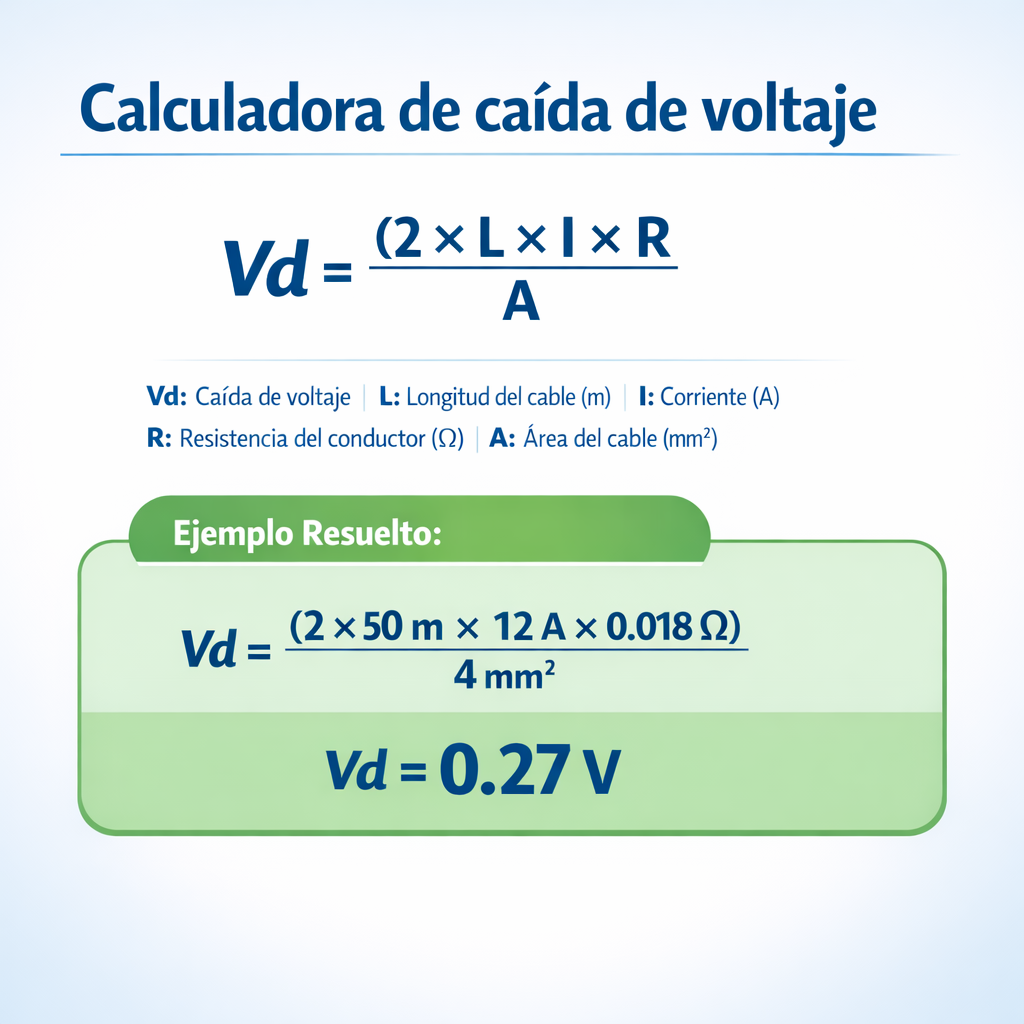

Fórmula — Circuito monofásico o DC

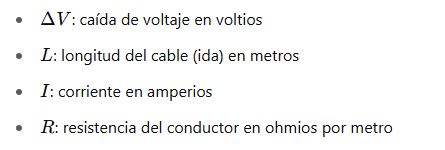

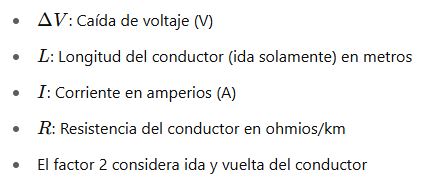

Donde I es la corriente en amperios, L la distancia en metros (un solo tramo; la fórmula ya cuenta ida y vuelta con el factor 2), y R la resistencia del conductor en Ω/km según NEC Tabla 8 a 75 °C.
Fórmula — Circuito trifásico
En trifásico se sustituye el factor 2 por √3 (≈ 1.732) porque las corrientes de retorno se cancelan parcialmente entre las tres fases. Con cargas balanceadas no hay corriente en el neutro.
Porcentaje de caída de voltaje
El NEC recomienda que la caída en un circuito ramal no supere el 3 %, y que la caída total (alimentador + ramal) no supere el 5 %. Son recomendaciones informativas (NEC 210.19 Nota Nº 4 y 215.2 Nota Nº 2), no requisitos obligatorios del código, pero seguirlos es buena práctica de ingeniería y la mayoría de inspectores los exigen.
Resistencia efectiva con conductores en paralelo
Donde N es el número de conductores en paralelo por fase. El NEC 310.10(G) solo permite conductores en paralelo a partir de calibre 1/0 AWG, y todos deben tener la misma longitud, calibre, material y terminación.
Monofásico vs. Trifásico vs. DC — Diferencias en la Caída de Voltaje
| Característica | DC / Monofásico | Trifásico |
|---|---|---|
| Factor en fórmula | 2 | √3 (1.732) |
| Conductores activos | 2 (fase + neutro / positivo + negativo) | 3 fases (sin neutro en cargas balanceadas) |
| Caída relativa (misma I, L, R) | Mayor (factor 2) | ≈ 13.4 % menor (factor 1.732) |
| Aplicación típica | Residencial, paneles solares, iluminación | Motores industriales, grandes cargas |
| Voltajes comunes | 12 V, 24 V, 48 V (DC) · 120 V, 127 V, 220 V, 240 V (mono) | 208 V, 380 V, 440 V, 480 V |
| Norma límite ramal | 3 % (NEC 210.19) | 3 % (NEC 210.19) |
En la práctica, un circuito trifásico transporta más potencia con menos caída de tensión que uno monofásico con el mismo calibre y distancia. Eso es una ventaja importante en alimentadores industriales largos y es la razón principal por la que las plantas industriales operan en trifásico.
En sistemas de corriente continua (DC) de bajo voltaje —paneles solares, baterías, cargadores de vehículos eléctricos— la caída porcentual es crítica porque el voltaje base es bajo. Un sistema solar de 24 V pierde el mismo voltaje absoluto que uno de 220 V AC con el mismo calibre y corriente, pero el porcentaje es casi 10 veces mayor. Por eso los inversores y controladores de carga se instalan lo más cerca posible de los paneles.
Cálculo Inverso: Distancia Máxima y Calibre Mínimo
A veces no necesitas saber la caída sino la distancia máxima a la que puedes llevar un conductor sin superar el límite. La calculadora de caída de voltaje en modo «Distancia máxima» resuelve estas fórmulas automáticamente:
Distancia máxima — Monofásico / DC
Distancia máxima — Trifásico
Ejemplo rápido: ¿A qué distancia máxima puedes llevar un circuito de 20 A en cable 10 AWG de cobre a 220 V monofásico sin superar el 3 %?
Lmáx = (220 × 0.03 × 1000) ÷ (2 × 20 × 3.97) = 6600 ÷ 158.8 = 41.6 m
Para encontrar el calibre mínimo, despeja R de la fórmula de caída de voltaje y busca en la tabla NEC el conductor cuya resistencia sea igual o menor al valor calculado. Esa es la forma correcta de dimensionar cables por caída de tensión por distancia.
6 Ejemplos Resueltos de Caída de Voltaje con Datos Reales
Ejemplo 1 — Circuito residencial monofásico 120 V
Datos: I = 15 A · L = 25 m · V = 120 V · Cobre 12 AWG (R = 6.34 Ω/km) · Monofásico
Fórmula: Vd = 2 × 15 × 25 × 6.34 ÷ 1000 = 4.76 V (3.96 %)
Un circuito de 15 A a 25 m con calibre 12 ya supera el 3 %. Necesitas subir a calibre 10 (R = 3.97 Ω/km → Vd = 2.98 V = 2.48 %). Esto es común en cocinas y garajes alejados del tablero principal.
Ejemplo 2 — Motor trifásico industrial 380 V
Datos: I = 80 A · L = 60 m · V = 380 V · Cobre 4 AWG (R = 1.018 Ω/km) · Trifásico
Fórmula: Vd = 1.732 × 80 × 60 × 1.018 ÷ 1000 = 8.46 V (2.23 %)
Un motor de aproximadamente 40 HP a 60 m con calibre 4. La caída está dentro del 3 %. Si la distancia fuera 100 m, la caída subiría a 14.11 V (3.71 %) y necesitarías calibre 2 AWG.
Ejemplo 3 — Sistema solar DC 24 V
Datos: I = 30 A · L = 15 m · V = 24 V · Cobre 8 AWG (R = 2.51 Ω/km) · DC
Fórmula: Vd = 2 × 30 × 15 × 2.51 ÷ 1000 = 2.26 V (9.41 %)
En sistemas DC de bajo voltaje la caída porcentual se dispara. Aquí pierdes casi el 10 %. Necesitas calibre 2 AWG (R = 0.636 Ω/km → Vd = 0.57 V = 2.39 %) o reducir la distancia al inversor.
Ejemplo 4 — Alimentador de edificio 208 V trifásico
Datos: I = 200 A · L = 45 m · V = 208 V · Cobre 4/0 AWG (R = 0.200 Ω/km) · Trifásico
Fórmula: Vd = 1.732 × 200 × 45 × 0.200 ÷ 1000 = 3.12 V (1.50 %)
Un alimentador principal de 200 A en un edificio comercial a 45 m. Con 4/0 la caída es solo 1.50 %, dejando margen para que los circuitos ramales sumen hasta 3.50 % sin superar el 5 % total.
Ejemplo 5 — Iluminación pública 220 V monofásico
Datos: I = 10 A · L = 120 m · V = 220 V · Cobre 6 AWG (R = 1.61 Ω/km) · Monofásico
Fórmula: Vd = 2 × 10 × 120 × 1.61 ÷ 1000 = 3.86 V (1.76 %)
Alumbrado público con luminarias a 120 m del tablero. Con calibre 6 la caída de tensión es aceptable. Si necesitas 20 A, sube a calibre 4 (Vd = 4.89 V = 2.22 %).
Ejemplo 6 — Conductores en paralelo 480 V trifásico
Datos: I = 400 A · L = 80 m · V = 480 V · Cobre 3/0 AWG × 2 paralelo (Ref = 0.252 ÷ 2 = 0.126 Ω/km) · Trifásico
Fórmula: Vd = 1.732 × 400 × 80 × 0.126 ÷ 1000 = 6.98 V (1.45 %)
Alimentador de 400 A para un CCM (centro de control de motores) a 80 m. Con dos 3/0 en paralelo por fase, la caída es apenas 1.45 %. NEC permite paralelo solo desde 1/0 AWG; los conductores deben tener misma longitud, calibre y material.
Caída de Voltaje en Motores Eléctricos
Los motores son la carga más sensible a la caída de tensión. Un motor que recibe menos del 95 % de su voltaje nominal pierde torque de forma cuadrática, se sobrecalienta y acorta su vida útil drásticamente. Durante el arranque, la corriente puede ser 6 a 8 veces la corriente nominal (corriente de rotor bloqueado, NEC Table 430.250), produciendo una caída de voltaje momentánea aún mayor que puede afectar a otros equipos del mismo circuito.
Efecto de la caída de voltaje en el rendimiento del motor
| % de voltaje nominal | Torque disponible | Aumento de corriente | Efecto práctico |
|---|---|---|---|
| 100 % | 100 % | Nominal | Operación normal |
| 95 % | 90 % | +5 % | Aceptable para la mayoría de motores |
| 90 % | 81 % | +11 % | Sobrecalentamiento, posible disparo térmico |
| 85 % | 72 % | +18 % | Motor no arranca con carga plena |
| 80 % | 64 % | +25 % | Daño seguro si se mantiene esta condición |
El torque varía con el cuadrado del voltaje: si el voltaje baja al 90 %, el torque disponible baja al 81 %. Por eso, en alimentadores de motores industriales es preferible diseñar para un máximo de 3 % de caída total (alimentador + ramal combinados).
Para verificar la caída durante el arranque, multiplica la corriente de placa (FLA) por el factor de arranque (típicamente 6× para arranque directo, 3× para arranque estrella-triángulo, 2× para variador de frecuencia). Usa la calculadora de caída de voltaje con esa corriente de arranque y verifica que el voltaje en terminales no baje del 85 %. Si no cumple, aumenta el calibre del alimentador o considera un método de arranque con menor corriente de inrush.
Equivalencias Rápidas — Caída de Voltaje y Caída de Tensión
Caída de voltaje a 100 m, 20 A, 220 V mono
Calibre 10 AWG: Vd = 15.88 V (7.22 %)
Supera el 3 %. Necesitas calibre 4 AWG (Vd = 4.07 V = 1.85 %).
Caída de tensión por distancia — 30 A, 50 m, 120 V
Calibre 8 AWG: Vd = 7.53 V (6.28 %)
Necesitas calibre 4 AWG (Vd = 3.05 V = 2.55 %) para cumplir el 3 %.
Caída de tensión trifásico 380 V, 50 A, 40 m
Calibre 6 AWG: Vd = 5.58 V (1.47 %)
El trifásico a 380 V mantiene baja caída porcentual. Dentro de norma.
Calculadora de caída de tensión — ¿cómo usarla?
Introduce corriente, distancia, voltaje y calibre.
La calculadora aplica Vd = factor × I × L × R ÷ 1000 y te indica si cumple el límite NEC.
Calcular caída de voltaje en cable de cobre
Vd = 2 × I × L × R ÷ 1000 (monofásico)
R se toma de NEC Tabla 8 a 75 °C. Para aluminio, usa los valores de la misma tabla.
Regulación de tensión vs. caída de voltaje
Son conceptos relacionados pero diferentes.
La regulación de tensión compara voltaje en vacío vs. con carga en un transformador. La caída de voltaje es la pérdida en el conductor entre fuente y carga.
Preguntas Frecuentes sobre Caída de Voltaje
¿Cuál es el porcentaje máximo de caída de voltaje permitido?
3 % en circuitos ramales y 5 % en total (alimentador + ramal), según la recomendación del NEC 210.19 y 215.2. No es un requisito obligatorio del código, pero sí es la práctica estándar que la mayoría de ingenieros y autoridades exigen.
¿Qué pasa si la caída de voltaje supera el 5 %?
Los equipos reciben menos voltaje del diseñado. Los motores pierden torque (proporcionalmente al cuadrado del voltaje), las luminarias LED pueden parpadear, los contactores pueden no cerrar bien y los equipos electrónicos sensibles pueden fallar o apagarse.
¿Cómo calculo la caída de tensión por distancia?
Usa Vd = 2 × I × L × R ÷ 1000 para monofásico o DC. L es la distancia en metros (un solo tramo), R es la resistencia del conductor en Ω/km. Ejemplo: 20 A, 50 m, calibre 10 AWG (R = 3.97 Ω/km) → Vd = 2 × 20 × 50 × 3.97 ÷ 1000 = 7.94 V.
¿Cuál es la diferencia entre caída de voltaje y caída de tensión?
Ninguna, son sinónimos. «Voltaje» y «tensión» designan la misma magnitud eléctrica (diferencia de potencial). En Latinoamérica se usa más «voltaje»; en España, «tensión».
¿La caída de voltaje es igual en cobre y aluminio?
No. El aluminio tiene resistividad aproximadamente 1.6 veces mayor que el cobre. Para la misma corriente y distancia, un cable de aluminio produce más caída y necesitas subir uno o dos calibres para igualar el resultado.
¿Cómo reduzco la caída de voltaje sin cambiar el calibre?
Acorta la distancia (acerca el tablero a la carga), usa conductores en paralelo (desde 1/0 AWG), sube el voltaje del sistema (pasar de 120 V a 240 V reduce la corriente a la mitad para la misma potencia), o redistribuye cargas entre circuitos.
¿Puedo usar conductores en paralelo para reducir la caída?
Sí, a partir de calibre 1/0 AWG según NEC 310.10(G). Con N conductores en paralelo, la resistencia efectiva es R ÷ N. Todos deben tener el mismo calibre, longitud, material y terminación.
¿La calculadora de caída de voltaje sirve para corriente continua (DC)?
Sí. La fórmula de DC es idéntica a la monofásica: Vd = 2 × I × L × R ÷ 1000. En DC no hay reactancia inductiva, así que el cálculo resistivo puro es más preciso que en AC.
¿Qué es el factor de potencia y afecta la caída de voltaje?
El factor de potencia indica qué fracción de la corriente total realiza trabajo útil. En la fórmula simplificada (resistiva pura) de esta calculadora no aparece. Para cálculos precisos con cables grandes (250 kcmil+) y cargas inductivas, se debe considerar la reactancia. Para calibres hasta 4/0 AWG y distancias típicas, la fórmula resistiva tiene un error menor al 3 %.
¿Cuánto voltaje se pierde en 100 metros de cable?
Depende de corriente, calibre y voltaje. Ejemplo: 20 A, calibre 10 AWG cobre, monofásico 220 V → Vd = 2 × 20 × 100 × 3.97 ÷ 1000 = 15.88 V (7.22 %). Es excesivo. Con calibre 4 AWG baja a 4.07 V (1.85 %).
¿Cómo afecta la temperatura a la caída de voltaje?
La resistencia del conductor aumenta con la temperatura. Los valores de esta calculadora están a 75 °C (estándar NEC). A 90 °C la resistencia sube aproximadamente un 5 % y la caída será ligeramente mayor. A temperaturas bajas la resistencia disminuye.
¿Dónde encuentro la resistencia de cada calibre AWG?
En la NEC 2023, Tabla 8 (Chapter 9). Ahí están las resistencias DC a 75 °C para conductores trenzados de cobre y aluminio. La calculadora de caída de voltaje de esta página ya incluye todos esos valores y los aplica automáticamente al seleccionar calibre y material.
