Motor contactor sizing calculator (AC-3 / AC-4 utilization categories and current rating)

Motor rated power (kW)

Line-to-line voltage (V) 400 V (typical EU) 415 V 230 V 440 V 480 V (typical NA) 690 V Custom value

Custom line-to-line voltage (V)

Utilization category AC-3 (standard motor duty) AC-4 (inching / plugging duty)

Number of phases 3-phase (typical) 1-phase

Advanced options

Motor power factor (cos φ)

Motor efficiency (%)

Design safety margin on contactor current (%)

Starting / control method Direct-on-line (DOL) Star-delta starter Soft-starter VFD with input contactor

You can upload a nameplate or schematic photo to suggest typical motor and supply values.

📷 Rellenar datos con foto IA

⚡ More electrical calculators Reiniciar Copiar Compartir

Enter motor data to obtain the recommended contactor current rating.

🧠 Explicar mi resultado 🔍 Revisar mis datos

Formulas used

• Output power: P (kW)
• Supply voltage: U (V)
• Power factor: cos φ (dimensionless)
• Efficiency: η (decimal, e.g. 0.9 for 90 %)

Three-phase motor full-load current (approximate, line current): I_FL,3φ (A) = P(kW) × 1000 / (√3 × U(V) × cos φ × η)

Single-phase motor full-load current (approximate): I_FL,1φ (A) = P(kW) × 1000 / (U(V) × cos φ × η)

Utilization category factor:

• AC-3: k_cat = 1.00 (standard squirrel-cage motor duty)
• AC-4: k_cat ≈ 1.30 (plugging, inching, frequent starting)

Design safety margin factor: k_marg = 1 + (design margin in % / 100)

contactor current (calculated): I_req (A) = I_FL × k_cat × k_marg

The calculator then selects the next higher standard IEC contactor rated operational current (I_e) in amperes that is equal to or above I_req.

Motor power (kW)	Approx. FLC at 400 V 3φ (A)	Typical AC-3 contactor Ie (A)
3 kW	~6 A	9 A
7.5 kW	~15 A	18 A
15 kW	~30 A	32 A or 40 A
30 kW	~60 A	65 A or 80 A
55 kW	~105 A	115 A or 150 A
90 kW	~170 A	185 A or 225 A

Technical FAQ about motor contactor sizing

What is the difference between AC-3 and AC-4 utilization categories?

AC-3 is intended for squirrel-cage induction motors switched on and off infrequently, where the contactor opens the current when the motor is running at steady-state current. AC-4 is intended for inching, plugging and frequent starting/stopping, where the contactor must interrupt high locked-rotor or braking currents. AC-4 applications are significantly more severe and require higher-rated or specially designed contactors.

Which default power factor and efficiency does the calculator assume?

If you do not enter values, the calculator assumes a power factor of 0.85 and a motor efficiency of 90 % at rated load. These are typical for standard IE2–IE3 industrial induction motors.

What design safety margin is recommended on top of full-load current?

For standard industrial applications, a design safety margin between 10 % and 25 % over the calculated full-load current and utilization category factor is usually adequate. Heavier starting conditions, high ambient temperature or frequent switching may justify a higher margin.

Does the starting method (DOL, star-delta, soft-starter, VFD) change the contactor selection?

The calculator mainly bases the recommendation on continuous full-load current and utilization category. The starting or control method is considered in the explanation, but you should still follow the contactor manufacturer’s data for specific starter arrangements, especially for star-delta and VFD input duty.

Fundamentos técnicos para la selección de contactores

La selección de un contactor para motores trifásicos debe considerar la corriente nominal del motor, la corriente de arranque, la categoría de empleo (AC-3 o AC-4), la tensión de alimentación, la frecuencia de maniobra y la capacidad de corte. Los contactores están normalizados por la IEC 60947-4-1 y su empleo correcto garantiza seguridad, vida útil y cumplimiento normativo. Las categorías de utilización definen las condiciones mecánicas y eléctricas a las que se somete el contacto:

• AC-3: Arranque de motores asíncronos en régimen de giro; el contacto interrumpe la corriente únicamente cuando el motor está en marcha y se desconecta tras alcanzar velocidad nominal.
• AC-4: Operaciones de arranque con inversión (plugging), frenado dinámico y maniobras frecuentes (inching); implica mayores esfuerzos de conmutación y desgaste.

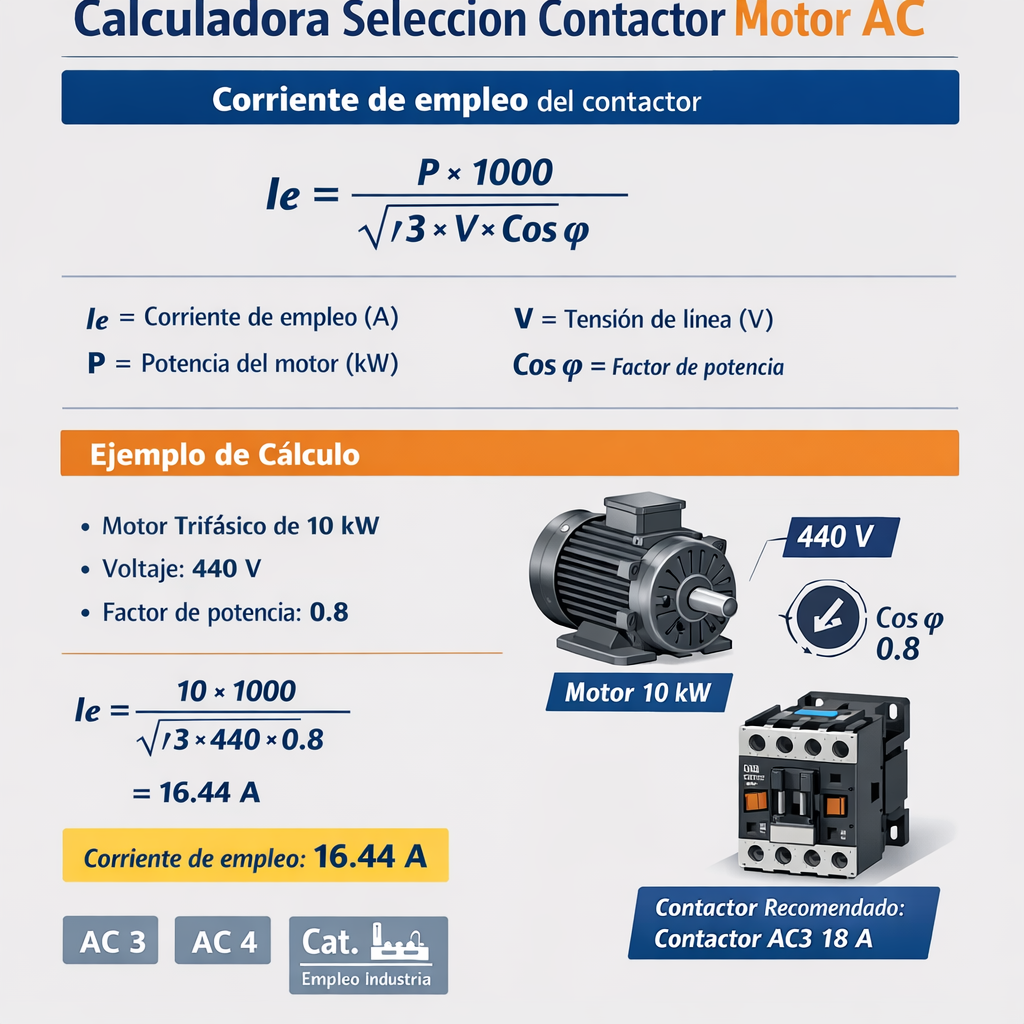

Cálculo de la corriente nominal del motor (I_nom)

Para seleccionar el contactor, el primer paso es conocer la corriente nominal del motor. Utilice la fórmula siguiente para motores trifásicos:

Fórmula: I_nom = (P × 1000) / (√3 × V × η × cosφ)

Explicación de variables y valores típicos:

• P: Potencia mecánica útil del motor en kilovatios (kW). Valores típicos: 0,75; 1,5; 7,5; 15; 30 kW.
• V: Tensión entre fases en voltios (V). Valores típicos industriales: 400 V, 415 V, 480 V.
• η: Rendimiento del motor (sin unidades). Valores típicos: 0,85 a 0,95 según potencia y eficiencia IE.
• cosφ: Factor de potencia (sin unidades). Valores típicos: 0,75 a 0,95.
• √3: Constante = 1.73205.

Ejemplo de cálculo rápido de referencia:

Corriente de arranque y factores de seguridad

La corriente de arranque (corriente de rotor bloqueado o locked-rotor current) es muy superior a la corriente nominal. Para motores jaula de ardilla, típicamente:

• Corriente de arranque (I_start) ≈ k × I_nom, donde k típicamente varía entre 5 y 8; para motores con altos par de arranque k puede ser 8–10.
• Corriente de cortocircuito térmica y capacidad de corte deben comprobarse según la instalación.

Fórmula aproximada: I_start = k × I_nom

Explicación:

• k: Factor de arranque (unidades), típicos: 5, 6, 7, 8.

Para dimensionar el contactor se consideran factores adicionales:

• Factor de servicio (FS): para motores sometidos a cargas severas o ciclos de trabajo elevados. Valores típicos: 1.0–1.15.
• Factor para categoría de empleo: AC-3 admite maniobras normales; AC-4 requiere contactores con mayor vida mecánica y capacidades de conmutación.

Determinación de la corriente de diseño del contactor

Una regla práctica para dimensionamiento operativo del contactor para AC-3: Para AC-4, por seguridad: Valores típicos:

• FS = 1.0 para cargas normales, 1.15 para cargas continuas o altas temperaturas ambiente.
• Multiplicador 1.25 para AC-4 para compensar impactos de conmutación repetida.

Requisitos normativos y de seguridad

Las normas más relevantes:

• IEC 60947-4-1: Contactores y arrancadores
• IEC 60947-1: Requisitos generales para equipos de baja tensión
• IEC 60034: Máquinas rotativas (motores)
• NEMA MG1 (para aplicaciones en Norteamérica)
• UNE-EN 60947-4-1 (versión armonizada para España/UE)

Enlaces de referencia:

• IEC 60947-4-1: https://www.iec.ch/standard/ (buscar IEC 60947-4-1)
• Guía técnica Siemens sobre selección de contactores: https://new.siemens.com/
• Documentación ABB sobre arrancadores y contactores: https://new.abb.com/
• Schneider Electric selección de contactores y arrancadores: https://www.se.com/

Nota: Los estándares IEC son documentos de referencia técnica y comercial que deben consultarse para requisitos precisos y tablas oficiales.

Tablas de referencia: corrientes nominales y potencias

Explicación: Las corrientes se calculan con η = 0.90 y cosφ = 0.85 como aproximación. Para seleccion exacta, use datos de placa del motor.

Capacidades del contactor: making, breaking y resistencia térmica

Las especificaciones clave de un contactor:

• Ie: Corriente de servicio nominal a la tensión especificada (A).
• Im: Corriente de cierre (making current) que el contacto puede aceptar momentáneamente.
• Ith: Corriente térmica máxima que el contacto puede soportar de forma continua (A).
• Capacidad de corte (A) y poder de corte en kA a la tensión de la red.
• Vida mecánica en ciclos y vida eléctrica en condiciones AC-3/AC-4 según norma.

Para AC-3, el criterio de selección suele ser que Ie ≥ I_nom del motor en la tensión de maniobra. Para AC-4, elegir Ie superior (o siguiente tamaño) y comprobar vida eléctrica a condiciones de plugging/inching.

Tablas orientativas para selección de contactor según AC-3/AC-4

Nota: La elección del "tamaño" depende del fabricante. Revise tablas específicas del fabricante (Siemens, Schneider, ABB) para confirmar Ie y vida eléctrica en AC-3/AC-4.

Ejemplos prácticos desarrollados

Ejemplo 1: Motor 15 kW, 400 V, aplicación AC-3

Datos:

• Potencia P = 15 kW
• Tensión V = 400 V
• Rendimiento η = 0.90
• Factor de potencia cosφ = 0.85
• Categoría de empleo: AC-3 (arranque normal)
• Factor de servicio FS = 1.0 (carga normal)

Cálculo paso a paso: 1. Corriente nominal: 2. Corriente de diseño para contactor (AC-3): 3. Selección de contactor: buscar un contactor con Ie ≥ 31 A a 400 V en catálogo. - Según tablas del fabricante, un contactor con Ie = 32 A o 40 A es adecuado. Elegimos Ie = 40 A por margen y por capacidades de vida eléctrica. 4. Verificar capacidad de frente de arranque: - Corriente de arranque asumida con k = 6 → I_start = 6 × 30.9 ≈ 185.4 A (transitoria). - Comprobar que el contactor elegido soporte corriente de cierre Im y corriente de ruptura bajo la corriente de arranque. Normalmente un contactor de 40 A de buena marca soporta estos picos para AC-3. 5. Selección de protección térmica: - Ajustar protección térmica (relé térmico) a I_nom: 30.9 A. - Seleccionar un relé con rango que incluya 31 A (por ejemplo, 25–35 A) o ajustar según manual. Resultado final:

• Contactor: Ie 40 A a 400 V (AC-3) con vida eléctrica adecuada para aplicaciones industriales.
• Relé térmico: ajuste 31 A (rango compatible).

Ejemplo 2: Motor 7.5 kW, 400 V, aplicación con inversión frecuente (AC-4)

Datos:

• P = 7.5 kW
• V = 400 V
• η = 0.88
• cosφ = 0.85
• Categoría de empleo: AC-4 (inching y plugging frecuentes)
• FS = 1.15 por ciclo de trabajo alto

Cálculo: 1. Corriente nominal: 2. Corriente de diseño para AC-4: 3. Selección de contactor: - Buscamos Ie ≥ 22.3 A a 400 V. Uno de 25 A es apropiado, pero por AC-4 y ciclo frecuente quizá es preferible uno de 32 A con mayor vida eléctrica. - Además, verificar vida eléctrica en condiciones AC-4 en la ficha técnica del fabricante. 4. Verificar corriente de arranque: - k = 6 → I_start ≈ 93 A. El contactor debe tolerar Im correspondiente y repetir ciclos sin deterioro prematuro. 5. Protección: - Relé térmico ajustado a I_nom = 15.5 A; elegir rango 13–18 A o ajustar conforme catálogo y condiciones térmicas. Resultado final:

• Contactor recomendado: Ie 32 A a 400 V, clasificación de vida eléctrica en AC-4 adecuada.
• Relé térmico: ajuste ~15.5 A (rango compatible).
• Considerar contactor con contactos suplementarios y blindaje para minimizar arcos en maniobras frecuentes.

Consideraciones prácticas y recomendaciones de instalación

• Siempre comprobar la placa del motor para valores exactos de I_nom, cosφ y η; las tablas son orientativas.
• Para aplicaciones con inversión y frenado frecuente, prefiera contactores con mayor capacidad y especificación para AC-4.
• Evitar dimensionamiento justo: deje margen para tolerancias, temperatura ambiente y envejecimiento.
• Verificar poder de corte de fusibles o interruptores automáticos y coordinación con contactor.
• Proteger las bobinas del contactor con supresión de transientes (snubber) según recomendaciones del fabricante.
• Si la red tiene variaciones de tensión, considere seleccionar contactor basado en la tensión mínima esperada.

Selección de accesorios y ajustes

Es esencial incorporar:

1. Protección térmica adecuada: relés térmicos con ajuste fino al I_nom.
2. Protección magnética o interruptor con curva adecuada para soportar corrientes de arranque sin disparos innecesarios.
3. Contactos auxiliares para interlocking en instalaciones de inversión de giro y arranque con contacto principal.
4. Bloqueo mecánico y enclavamientos para evitar maniobras peligrosas.

Verificación final y puesta en marcha

Antes de la puesta en servicio:

• Comprobar que la bobina del contactor esté alimentada a la tensión correcta (24 V DC, 230 V AC, 400 V AC, según modelo).
• Probar maniobras de arranque, paro, inversión en vacío y con carga parcial.
• Medir corriente en arranque y régimen permanente y comparar con cálculos.
• Registrar datos de vida útil esperada y programar mantenimientos preventivos por ciclos.

Ejemplos adicionales y casos especiales

Ejemplo 3: Motor 30 kW, 480 V, alta inercia

Datos:

• P = 30 kW
• V = 480 V
• η = 0.92
• cosφ = 0.90
• Alta inercia: k arranque ≈ 8

Cálculo:

I_start ≈ 8 × 41.1 ≈ 329 A (pico transitorio)

Selección:

• Contactor Ie mínimo ≥ 41.1 A; preferible Ie = 65–95 A por margen y por vida eléctrica.
• Evaluar arrancadores suaves para reducir picos y proteger contactor.

Ejemplo 4: Motor 1.5 kW, 230 V monofásico (nota sobre contactores)

Nota: La selección de contactores para motores monofásicos sigue los mismos principios pero requiere contactores diseñados o etiquetados para monofásico, y normalmente se emplean contactores trifásicos en motores trifásicos. Para 1.5 kW a 230 V monofásico, I_nom ≈ 7.1 A (ver tabla), un contactor de 9–12 A es suficiente; considerar dispositivos de protección adecuados.

Mantenimiento, vida útil y diagnóstico

Recomendaciones:

• Inspecciones periódicas visuales: comprobar desgaste de contactos, signos de arco y calentamiento.
• Medición de resistencia de contactos y temperatura en operación para detectar problemas tempranos.
• Registrar número de ciclos de trabajo para comparar con vida útil eléctrica especificada por el fabricante en AC-3/AC-4.
• Sustituir contactores cuando disminuya significativamente la vida eléctrica o se observen contactos pitting o soldaduras.

Referencias normativas y lecturas recomendadas

• IEC 60947-4-1: Low-voltage switchgear and controlgear — Contactors and motor-starters. URL general: https://www.iec.ch/
• IEC 60947-1: General rules. URL: https://www.iec.ch/
• IEC 60034: Rotating electrical machines. URL: https://www.iec.ch/
• Siemens Motor Starter Selection Guide: https://new.siemens.com/global/en/products/automation/topic-areas/industrial-controls.html
• ABB Contactors and Starters: https://new.abb.com/low-voltage/products/contactors-and-starters
• Schneider Electric Technical Guide: https://www.se.com/ww/en/work/support/resources/
• NEMA MG1 (motors and generators) — para referencia en normativa americana: https://www.nema.org/

Resumen operativo y checklist de selección

• Obtener datos de placa del motor: P, V, I_nom, cosφ, η.
• Calcular I_nom y comprobar con tablas del fabricante.
• Determinar categoría de empleo (AC-3 o AC-4) según la aplicación.
• Aplicar factores de servicio y multiplicadores para AC-4.
• Seleccionar contactor con Ie ≥ I_diseno y verificar Im, Ith, vida eléctrica.
• Seleccionar protección térmica y protección de corta duración coherente.
• Verificar coordinación con interruptores automáticos y fusibles.
• Registrar selección y planificar mantenimiento preventivo.

Con estas pautas técnicas y ejemplos, la selección de contactores para motores en categorías AC-3 y AC-4 se aborda de forma normativa, segura y optimizada. Aplique siempre las tablas y fichas de los fabricantes y consulte las normas IEC/UNE aplicables para validación final.
