Calculadora de límites de arco eléctrico: herramienta esencial para la protección y evaluación de riesgos.
Determina distancia protección y energía incidente objetivo según normativas, parámetros eléctricos y condiciones de trabajo.

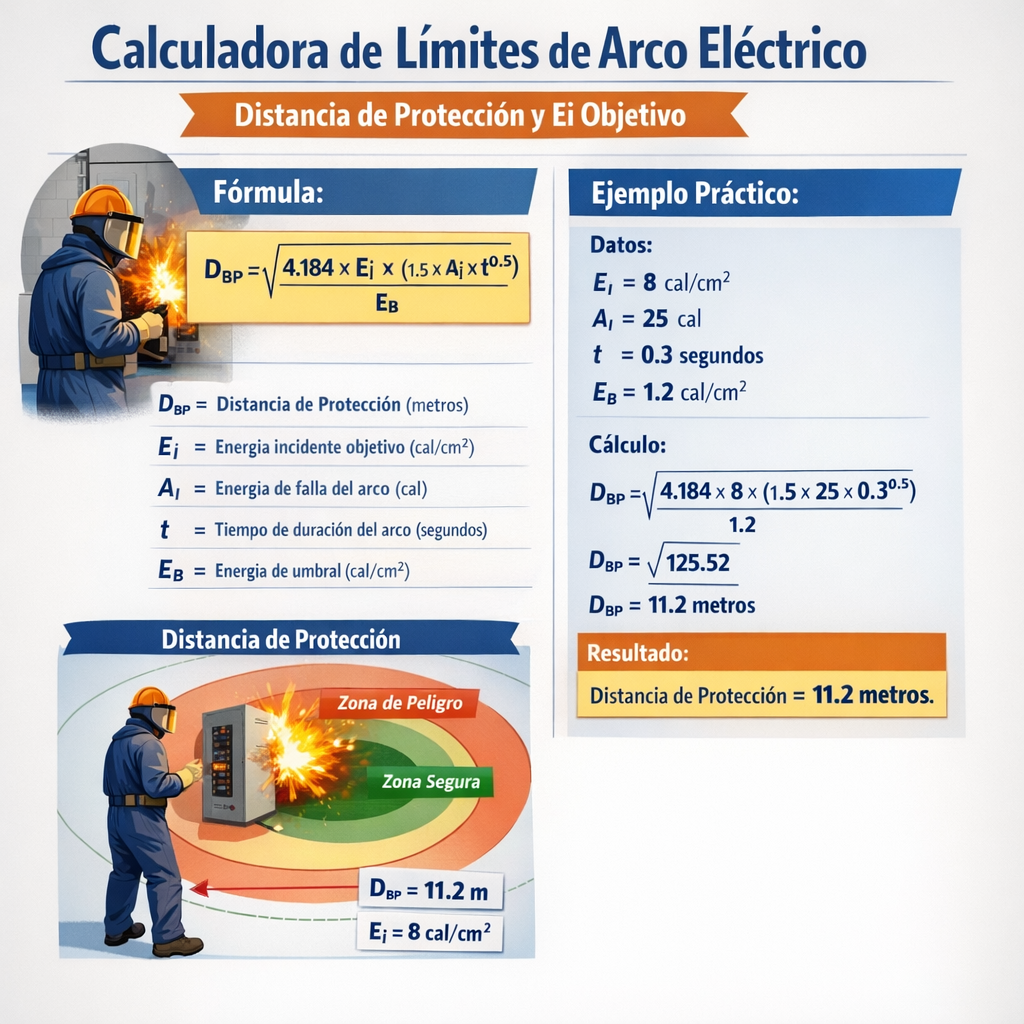

Calculadora de límite de arco eléctrico, distancia de protección y energía incidente objetivo
Contexto y objetivo técnico
El arco eléctrico es un fenómeno de liberación energética súbita que provoca daños térmicos y mecánicos graves.
Una calculadora de límites de arco eléctrico estima distancia de protección y energía incidente objetivo (Ei) para mitigación.
Fundamentos físicos y parámetros críticos
Origen y características del arco eléctrico
Un arco se forma cuando la ionización del medio permite la conducción eléctrica entre dos puntos con diferencia de potencial. Las magnitudes que definen su peligrosidad son:
- Corriente de arco (Iarc): corriente efectiva que fluye por el plasma.
- Duración del arco (t): tiempo en que el arco permanece activo antes de la interrupción.
- Distancia de trabajo (d): separación entre el punto de arco y la postura del operario.
- Energía incidente (Ei): energía térmica por unidad de superficie que alcanza al operario, expresada típicamente en cal/cm².
Definición de Ei objetivo
El objetivo suele fijarse en una Ei máxima admisible sobre la piel o PPE requerida. Valores de referencia habituales:
- 1,2 cal/cm²: umbral aproximado para quemadura de segundo grado.
- 4 cal/cm²: protección requerida para trabajos en categoría moderada de riesgo.
- 8–40 cal/cm²: niveles asociados a equipos de alta energía y mayor protección.
Normativas como NFPA 70E y la guía IEEE 1584 son la referencia para determinar límites y procedimientos.
Metodología general para cálculo
El procedimiento para obtener distancia de protección o energía incidente objetivo incluye:
- Recopilar datos eléctricos: tensión nominal, corriente disponible de falla (Ibf), tipo de equipo, configuración de la cámara del arco.
- Estimar la corriente de arco (Iarc) a partir de Ibf y condiciones geométricas.
- Determinar tiempo de interrupción (t) por protección o por operación humana.
- Aplicar modelo de transferencia de energía para obtener Ei en la distancia de interés o, inversamente, calcular la distancia necesaria para cumplir Ei objetivo.
- Comparar Ei resultante con límites de normativa y elegir PPE y medidas de trabajo seguras.
Fórmulas empíricas y explicaciones de variables
En la práctica se usan fórmulas empíricas que aproximan la energía incidente. Una forma simplificada útil para análisis preliminar es:
E = k · I2 · t / d2
Donde:
- E = energía incidente en J/cm² (puede convertirse a cal/cm² dividiendo por 4.184).
- k = coeficiente empírico que incorpora eficiencia de conversión de potencia eléctrica en radiación térmica y dependencias geométricas (unidades: J·m²/(kA²·s·cm²) según elección de unidades).
- I = corriente de arco en kA.
- t = tiempo de arco en s (duración de la emisión).
- d = distancia de trabajo en m.
Despeje para distancia de protección (d) con objetivo Ei (Eobj):
d = sqrt( k · I2 · t / Eobj )
Despeje para corriente admisible (I) si se fija Eobj y d:
I = sqrt( Eobj · d2 / ( k · t ) )
Valores típicos de variables y coeficientes
Estos valores son indicativos. La elección de k depende de la configuración (abierto, dentro de envolvente, voltaje, distancia de arco). A modo orientativo:
| Configuración | k (aprox.) | Notas |
|---|---|---|
| Panel abierto, baja tensión | 0.15 – 0.25 | Alta radiación directa, geometría favorable a dispersión |
| Envolvente parcialmente cerrada | 0.05 – 0.15 | Obstáculos reducen radiación directa |
| Envolvente cerrada / interruptor encapsulado | 0.01 – 0.06 | Pérdidas por paredes y ventanas; radiación más baja |
| Alta tensión interna (arco en interruptor de 12 kV) | 0.20 – 0.40 | Arcos intensos y radiación concentrada |
| Variable | Unidad | Valor típico | Comentario |
|---|---|---|---|
| I (corriente de arco) | kA | 1 – 50 | Depende de la falla y impedancias del sistema |
| t (duración) | s | 0.02 – 1.0 | Protección automática suele limitar a decenas de ms |
| d (distancia de trabajo) | m | 0.3 – 3.0 | Usualmente 0.3 m (12 in) a 1.0 m en tareas manuales |
| Eobj (energía objetivo) | cal/cm² | 1.2, 4, 8 | Valores utilizados para definir PPE y limites operativos |
Tablas de referencia: relaciones comunes
Las tablas siguientes sirven para estimaciones rápidas usando k=0.2 (configuración abierta, low-voltage). Los resultados son orientativos y deben contrastarse con cálculos normativos detallados.
| Iarc (kA) | t (s) | d (m) | E aproximada (cal/cm²) | Comentario |
|---|---|---|---|---|
| 5 | 0.1 | 0.3 | ≈ 3.5 | Riesgo moderado; PPE requerido |
| 10 | 0.1 | 0.6 | ≈ 1.2 | Umbral de quemadura segundo grado |
| 15 | 0.05 | 0.6 | ≈ 1.9 | Protección adicional |
| 20 | 0.1 | 1.0 | ≈ 0.8 | Bajo ciertos límites, PPE mínima |
| 25 | 0.2 | 1.0 | ≈ 5.0 | Riesgo alto; medidas estrictas |
| 30 | 0.05 | 0.6 | ≈ 4.5 | Alta energía |
Ejemplos prácticos resueltos
Ejemplo 1 — Panel de baja tensión (480 V) — cálculo de distancia para Ei objetivo
Datos del caso:
- Tensión nominal: 480 V
- Corriente de falla bolteada disponible: Ibf = 20 kA
- Estimación de corriente de arco: Iarc ≈ 0.5 · Ibf = 10 kA (valor conservador para panel abierto)
- Tiempo de interrupción (t): 0.1 s (protección automática/CB)
- Ei objetivo (Eobj): 1.2 cal/cm² (umbral de seguridad)
- Coeficiente adoptado: k = 0.2 (panel abierto)
Cálculo:
Usamos la fórmula despejada para distancia:
d = sqrt( k · I2 · t / Eobj )
Sustituyendo (cuidado con unidades; Eobj en cal/cm² que convertiremos a J/cm² multiplicando por 4.184):
Eobj = 1.2 cal/cm² = 1.2 · 4.184 = 5.0208 J/cm²
Ahora aplicamos valores (I en kA, k en unidad coherente con J/cm²):
d = sqrt( 0.2 · (10)2 · 0.1 / 5.0208 )
d ≈ sqrt(0.3984) ≈ 0.631 m
Resultado:
- Distancia mínima de protección para mantener Ei ≤ 1.2 cal/cm²: ≈ 0.63 m.
- Si la distancia de trabajo estándar es 0.30 m, el operario estaría expuesto por encima del objetivo; debe usarse PPE adecuado o reducir t mediante protección más rápida o aumentar la distancia.
Ejemplo 2 — Interruptor de media tensión (12 kV) — cálculo de Ei a distancia dada
Datos del caso:
- Tensión nominal: 12 kV
- Corriente de falla disponible (Ibf): 25 kA
- Estimación de corriente de arco: Iarc ≈ 0.7 · Ibf = 17.5 kA (mayor proporcionalidad en alta tensión)
- Tiempo de arco: t = 0.05 s (protección de alta velocidad)
- Distancia de trabajo: d = 1.0 m
- Coeficiente adoptado: k = 0.25 (mayor radiación en arco de MV)
Cálculo de Ei (J/cm²):
Convertir a cal/cm²:
Resultado e interpretación:
- E ≈ 0.915 cal/cm² a 1 m, inferior al umbral de 1.2 cal/cm².
- Con estas condiciones el operario a 1 m podría no requerir nivel alto de PPE, pero se deben evaluar otras variables como fragmentación y presión de arco.
- Si la distancia se reduce a 0.5 m (d = 0.5 m), E se multiplicaría por 4 (por d²), resultando en ≈ 3.66 cal/cm², lo que requiere PPE de mayor categoría.
Tablas extensas: ejemplos combinados de I, t y d
Tabla orientativa con múltiples combinaciones usando k=0.2. Valores aproximados de Ei en cal/cm².
| Iarc (kA) | t (s) | d (m) | Ei (cal/cm²) | Interpretación |
|---|---|---|---|---|
| 5 | 0.05 | 0.3 | ≈ 0.88 | PPE básico |
| 5 | 0.1 | 0.3 | ≈ 1.76 | PPE mejorado |
| 10 | 0.05 | 0.3 | ≈ 3.5 | PPE categoría alta |
| 10 | 0.1 | 0.6 | ≈ 1.2 | Umbral crítico |
| 15 | 0.02 | 0.6 | ≈ 0.54 | Bajo |
| 20 | 0.05 | 0.5 | ≈ 6.72 | Muy alto, medidas estrictas |
| 25 | 0.1 | 1.0 | ≈ 4.73 | Alta protección requerida |
| 30 | 0.02 | 0.6 | ≈ 2.7 | Protección crítica |
| 40 | 0.05 | 1.2 | ≈ 3.7 | Muy alta |
Interpretación y selección de medidas de protección
Una vez calculada Ei, se debe:
- Comparar contra tablas de PPE (ej.: NFPA 70E) para determinar ropa y clasificación requerida.
- Reducir tiempo de arco mediante protecciones más rápidas (fusibles de alta velocidad, relés de distancia, breakers con curva agresiva).
- Aumentar distancia de trabajo mediante herramientas con aislamiento y extensión o separación física.
- Implementar barreras, ventanas de observación y procedimientos de trabajo seguro para minimizar exposición.
Listado de control previo a la operación
- Verificar calado de protección (tiempo de actuación real del dispositivo).
- Confirmar Ibf mediante estudio de cortocircuito reciente.
- Determinar configuración del equipo (abierto/cerrado) y seleccionar k acorde.
- Calcular Ei y distancia de protección para distintos escenarios (peor caso y típicos).
- Documentar y aplicar PPE y medidas administrativas.
Limitaciones del modelo simplificado y consideraciones prácticas
- No modela la dependencia con voltaje y forma del arco con precisión.
- No incorpora atenuación por paredes, puertas o ventanas específicas.
- Coeficiente k es empírico y varía con la geometría del equipo y condiciones atmosféricas.
- No considera efectos de fragmentación, presión y proyección de material.
Para proyectos críticos se debe emplear la metodología completa de IEEE 1584 o la norma aplicable, incluyendo ensayos y validaciones en sitio.
Referencias normativas y enlaces de autoridad
Documentación y normas recomendadas para profundizar y validar cálculos:
- IEEE 1584-2018 — "IEEE Guide for Performing Arc-Flash Hazard Calculations". Enlace: https://standards.ieee.org/standard/1584-2018.html
- NFPA 70E — "Standard for Electrical Safety in the Workplace". Información: https://www.nfpa.org/70e
- IEC 61482-1-2 — "Protective clothing against the thermal hazards of an electric arc — Test methods". Información: https://www.iec.ch
- OSHA — "Electrical Safety" (información y guías): https://www.osha.gov/electrical
- NIOSH y otras agencias de salud ocupacional para efectos térmicos: https://www.cdc.gov/niosh
Buenas prácticas para implementación de una calculadora
Recomendaciones técnicas para desarrollar una herramienta de cálculo robusta:
- Incluir módulo para importar resultados de estudio de cortocircuito (Ibf) y curvas de protección.
- Permitir selección de configuración (abierto, cerrado, tipo de envolvente) con coeficientes k predefinidos y personalizables.
- Ofrecer salida tanto en cal/cm² como J/cm²; mostrar distancia requerida y niveles de PPE recomendados.
- Incorporar validaciones: verificar unidades, rango de valores y avisos al usuario sobre estimaciones conservadoras.
- Registrar supuestos usados (Iarc%, k empleado, tiempo de corte) para trazabilidad y auditoría.
Resumen técnico y recomendaciones operativas
El cálculo de límites de arco eléctrico combinado con la fijación de Ei objetivo permite definir distancias de protección, requisitos de PPE y mejoras en protecciones. Pasos claves:
- Obtener datos eléctricos fiables (Ibf, protecciones, tiempo de operación).
- Escoger modelo empírico apropiado y coeficientes según la configuración real.
- Ejecutar cálculo para escenarios realistas y peores casos.
- Implementar medidas técnicas y administrativas requeridas por normativa.
Finalmente, toda calculadora debe ir acompañada de políticas de seguridad, formación del personal y revisiones periódicas acorde a cambios en la instalación.
Fuentes y documentación adicional
Para implementaciones finales, validación y certificaciones, consulte las normas citadas y contacte con ingenieros especialistas en estudios de arc-flash. Recursos útiles:
- IEEE 1584 guide — para metodologías de cálculo empíricas detalladas.
- NFPA 70E — para criterios de trabajo seguro y clasificación de PPE.
- IEC 61482 — para ensayos de prendas y criterios de diseño.
