Calculadora de potencia monofásica kW desde V, A y FP (W)

Esta guía técnica explica cálculo de potencia monofásica mediante tensión corriente y factor potencia nominal.

Aporta fórmulas claras, tablas prácticas, ejemplos desarrollados y referencias normativas para diseño eléctrico seguro.

Fundamentos de la potencia monofásica

En sistemas monofásicos la potencia activa (P), aparente (S) y reactiva (Q) describen la energía entregada y consumida.

La relación entre tensión (V), corriente (I) y factor de potencia (cos φ o Fp) permite calcular los valores reales necesarios.

Definiciones esenciales y fórmulas básicas

Fórmulas principales (valores en unidades del Sistema Internacional):

• P (W) = V × I × cos φ
• P (kW) = (V × I × cos φ) / 1000
• S (VA) = V × I
• S (kVA) = (V × I) / 1000
• Q (VAR) = V × I × sin φ
• I (A) = (P (W)) / (V × cos φ) = (P (kW) × 1000) / (V × cos φ)
• cos φ = P / S = P / (V × I)

Explicación de variables y valores típicos

• V: tensión entre fase y neutro en voltios. Valores típicos: 230 V, 240 V, 120 V (según país).
• I: corriente en amperios que circula por el conductor.
• P: potencia activa en vatios (W) o kilovatios (kW). Representa la energía real consumida.
• S: potencia aparente en voltamperios (VA) o kilovoltamperios (kVA). Producto V·I sin considerar fase.
• Q: potencia reactiva en voltamperios reactivos (VAR). Asociada a campos magnéticos en bobinas o condensadores.
• cos φ o Fp: factor de potencia, adimensional, típicos: resistivo ≈1.0, motores 0.75–0.95, iluminación LED 0.6–0.98.
• φ: ángulo de desfase entre tensión y corriente; sin φ y cos φ se usan para calcular Q y P respectivamente.

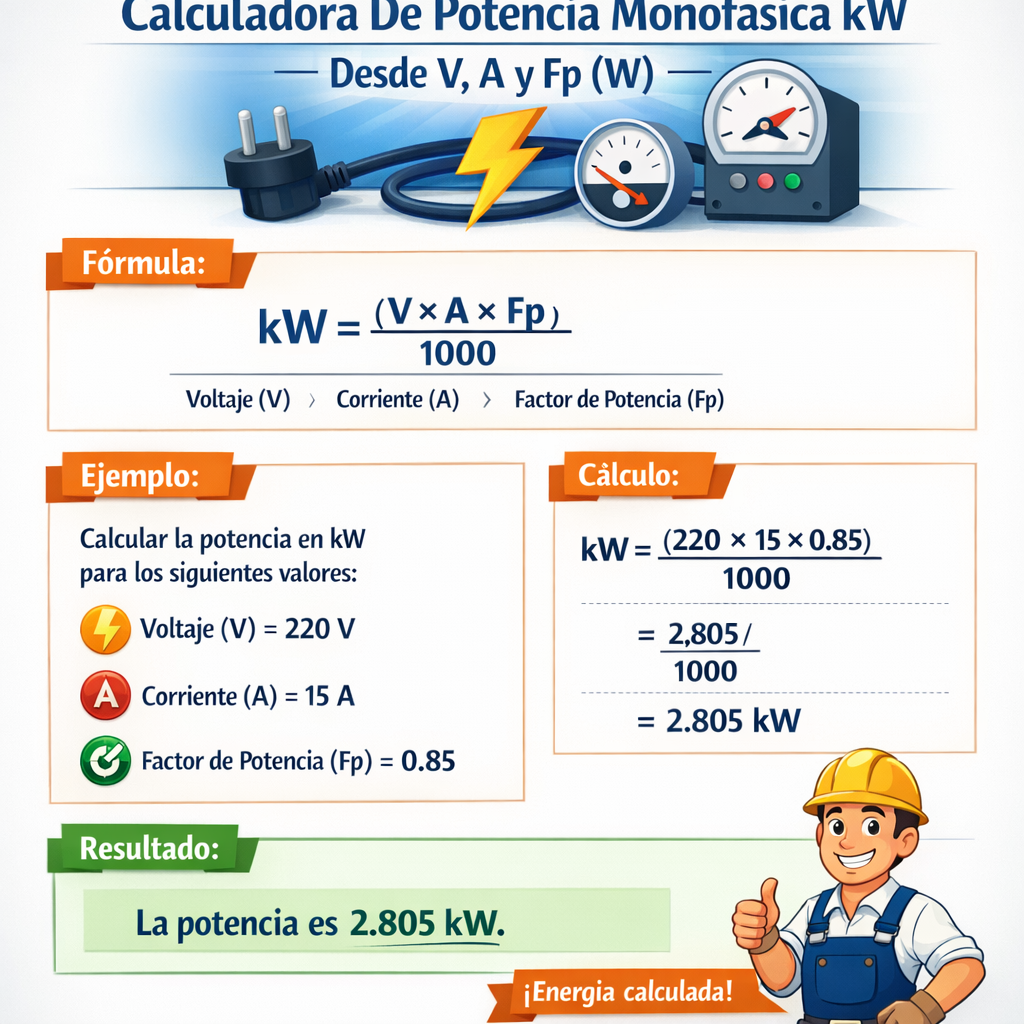

Calculadora conceptual: cómo convertir V, A y Fp a kW

Proceso para convertir mediciones de tensión y corriente en potencia activa expresada en kW:

1. Medir o fijar la tensión V (en V), la corriente I (en A) y estimar el factor de potencia cos φ (Fp).
2. Calcular P en vatios: P = V × I × cos φ.
3. Convertir a kilovatios: P (kW) = P (W) / 1000.

Ejemplo de fórmula para implementar directamente en calculadora o hoja de cálculo:

Valores típicos de factor de potencia según carga

Tablas prácticas para dimensionamiento rápido

La siguiente tabla facilita estimaciones rápidas de corriente I para potencias activas P expresadas en kW a diferentes tensiones y factores de potencia habituales.

Cómo se calculan los valores de la tabla: I = (P_kW × 1000) / (V × Fp). Ejemplo: para P=5 kW, V=230 V, Fp=0.8 → I ≈ (5000)/(230×0.8) ≈ 27.17 A.

Conversión entre W, kW, VA y kVA: consideraciones prácticas

Es habitual necesitar convertir entre unidades dependiendo del equipo y del contrato de suministro eléctrico:

• 1 kW = 1000 W.
• 1 kVA = 1000 VA.
• Relación entre kW y kVA: kW = kVA × cos φ, kVA = kW / cos φ.

Tabla de conversión ejemplo: kW a kVA según factor de potencia

Ejemplos reales resueltos

Ejemplo 1: Cálculo para motor monofásico de bomba doméstica

Datos de placa y condiciones:

• Tensión disponible: V = 230 V (monofásico).
• Potencia nominal del motor: P_nominal = 1.5 kW.
• Factor de potencia estimado: Fp = 0.85 (motor con carga parcial).
• Eficiencia nominal del motor: η = 0.88 (88%).

Objetivo: calcular la corriente operativa aproximada y la potencia aparente.

Paso 1 — ajustar potencia activa al eje a potencia eléctrica:

P_el (kW) = P_nominal / η = 1.5 / 0.88 = 1.7045 kW (potencia eléctrica absorbida aprox).

Paso 2 — calcular corriente I:

I ≈ 1704.5 / 195.5 ≈ 8.72 A

Paso 3 — potencia aparente S y reactiva Q:

Resultados prácticos:

• Corriente aproximada: 8.72 A.
• kVA requerido: ≈ 2.01 kVA.
• Recomendaciones: cableado para 10–16 A dependiendo la longitud y temperatura; considerar protección térmica con curva apropiada.

Ejemplo 2: Carga resistiva y cálculo inverso — horno doméstico

Datos:

• Potencia del horno: P = 3.2 kW (resistiva pura), cos φ ≈ 1.0.
• Tensión de suministro: V = 230 V.

Objetivo: determinar la corriente y confirmar fusible o Disyuntor automático.

Cálculo corriente:

I = (P_kW × 1000) / (V × Fp) = (3.2 × 1000) / (230 × 1.0) = 3200 / 230 = 13.91 A

Selección de protección: elegir interruptor automático de 16 A (curva C o D según tipo de carga y arranque). Considerar temperatura ambiente y caída de tensión.

Observaciones: al ser carga resistiva, factor potencia 1 reduce la necesidad de corrección; la caída de tensión en circuitos cortos será pequeña.

Consideraciones prácticas y criterios de diseño

Al emplear la fórmula de la calculadora monofásica para kW desde V, A y Fp, tenga en cuenta:

1. Medidas reales deben realizarse con instrumentos calibrados: multímetro de calidad o pinza amperimétrica verdadera RMS.
2. Factor de potencia real puede variar con la carga y la velocidad del motor; usar valores conservadores para dimensionamiento.
3. Eficiencia del equipo siempre reduce la corriente teórica de placa: P_electrica = P_mecanica / η.
4. Se debe considerar corriente de arranque (Inrush) para motores y dispositivos con condensadores electrolíticos. Dimensiones de interruptores y protecciones deben cubrir picos temporales.
5. Caída de tensión máxima recomendada: < 3–5% para circuitos finales; calcular según normativa local.
6. Corrección del factor de potencia: cuando sea económicamente justificable, instalar capacitores para mejorar cos φ y reducir kVA demandados.
7. Harmónicos: cargas no lineales alteran medidas RMS; use instrumentos True RMS y estudiar filtrado si corresponde.

Selección de conductores y protecciones (resumen)

• Determinar I_contínua = I_calculada × factor de simultaneidad si son múltiples cargas.
• Seleccionar sección de conductor según corriente, temperatura ambiente, modalidad de instalación y caída de tensión (normativa local).
• Protecciones: interruptor magnetotérmico calibrado por corriente nominal y curva de disparo; fusibles de capacidad adecuada.

Implementación práctica: hoja de cálculo y pasos para calculadora

Implementar la "Calculadora De Potencia Monofasica Kw Desde V A Y Fp W" en una hoja de cálculo requiere fórmulas directas y comprobaciones:

1. Entradas: V (V), I (A), Fp (decimal, p. ej. 0.85), η (si aplica).
2. Cálculo P_W = V * I * Fp.
3. Cálculo P_kW = P_W / 1000.
4. Calcular S_VA = V * I; S_kVA = S_VA / 1000.
5. Validaciones: Fp entre 0.2 y 1.0; V mayor que cero; I mayor que cero.

Ejemplo de implementación lógica en celdas: celda B1=V, B2=I, B3=Fp → P_kW = (B1*B2*B3)/1000.

Normativa y referencias técnicas

Normativas y documentos de referencia relevantes que aportan criterios técnicos y límites de diseño:

• IEC 60364 — Instalaciones eléctricas de baja tensión. https://www.iec.ch
• IEC 60034 — Máquinas eléctricas (relevante para motores). https://www.iec.ch
• NFPA 70 (NEC) — Código Eléctrico Nacional (Estados Unidos). https://www.nfpa.org/NEC
• IEEE Std 141 (Red Book) — Guía para diseño de distribución eléctrica industrial. https://standards.ieee.org
• Reglamentos locales de cada país y normativas de la compañía suministradora (por ejemplo, EN 50160 para calidad de tensión en Europa). https://ec.europa.eu

Consulte la normativa vigente en su país para criterios de dimensionamiento, caída de tensión máxima y selección de protecciones.

Publicaciones técnicas y recursos adicionales

• Manual del fabricante del motor: para corriente de placa, curvas de par, eficiencia y factor de potencia.
• Guías de buenas prácticas de la IEEE e IEC sobre calidad de energía y corrección del factor de potencia.
• Calculadoras oficiales de fabricantes de transformadores y cuadros eléctricos para validar resultados.

Problemas comunes y cómo diagnosticarlos

• Lecturas incorrectas de corriente: usar instruments True RMS en presencia de armónicos.
• Factor de potencia bajo: identificar cargas inductivas y evaluar bancos de condensadores.
• Caídas de tensión excesivas: revisar sección de conductores y longitud del circuito.
• Desajuste entre potencia nominal y consumo real: medir en condiciones reales de carga.

Conclusiones técnicas y recomendaciones operativas

La fórmula básica P_kW = (V × I × Fp) / 1000 es la herramienta directa para convertir mediciones a potencia activa.

Para proyectos confiables combine medidas reales, factores de corrección por eficiencia y requisitos normativos para dimensionar equipos y protecciones.

Checklist práctico para uso de la calculadora

1. Verificar tensión nominal y tipo de conexión (fase-neutro monofásica).
2. Medir corriente con equipo True RMS.
3. Estimar o medir factor de potencia.
4. Aplicar eficiencia si se conoce la potencia mecánica o la placa del equipo.
5. Calcular P_kW y S_kVA; comparar contra límites de suministro.
6. Seleccionar cableado y protección según normativa y margen de seguridad.

Notas finales y recomendaciones de seguridad

• Siempre realice mediciones con el equipo desconectado o con medidas de aislamiento adecuadas cuando no sea posible medir en línea con seguridad.
• Cumpla la normativa eléctrica local y utilice componentes certificados por organismos reconocidos.
• Considere la intervención de un ingeniero eléctrico colegiado para proyectos de media y alta complejidad.

Referencias principales:

• IEC 60364 — https://www.iec.ch
• IEC 60034 — https://www.iec.ch
• NFPA 70 (NEC) — https://www.nfpa.org/NEC
• IEEE Standards — https://standards.ieee.org
• EN 50160 (Calidad de tensión) — https://ec.europa.eu

Con esta documentación técnica podrá implementar una calculadora fiable para convertir V, A y Fp en kW, validar instalaciones y realizar dimensionamientos conforme a prácticas industriales y normativas internacionales.
