Calculadora de dimensionamiento de conductores para generador: amp. y caída V

Este artículo explica métodos precisos para dimensionamiento de conductores en generadores industriales monofásicos y trifásicos.

Se incluyen fórmulas, tablas, ejemplos resueltos y referencias normativas para cálculo seguro y verificable internacionalmente.

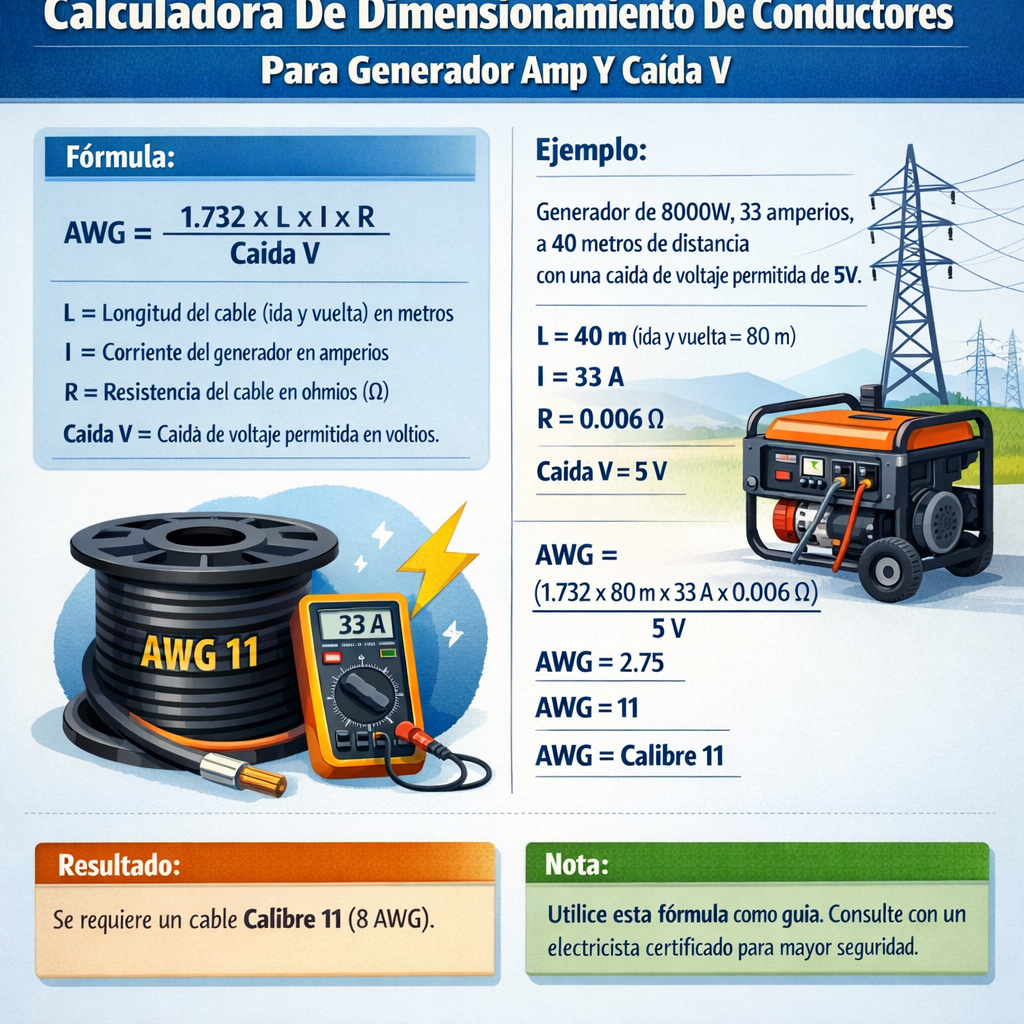

Calculadora de dimensionamiento de conductores para generador según corriente y caída de tensión

Tipo de sistema Monofásico 2 hilos Trifásico 3 hilos

Corriente de carga del generador (A)

Tensión nominal del sistema (V)

Longitud unidireccional del circuito (m)

Caída de tensión admisible (%)

Material del conductor Cobre (Cu) Aluminio (Al) Personalizado

Opciones avanzadas

Resistividad a 20 °C ρ20 (Ω·mm²/m)

Temperatura de operación del conductor (°C)

Coeficiente de temperatura α (1/°C)

Densidad de corriente admisible (A/mm²)

Sección mínima normativa (mm²)

Puede subir una foto de la placa de datos del generador o de un diagrama unifilar para sugerir valores de entrada.

📷 Rellenar datos con foto IA

⚡ Más calculadoras eléctricas Reiniciar Copiar Compartir

Introduzca los datos del generador y del circuito para obtener la sección mínima de conductor recomendada.

🧠 Explicar mi resultado 🔍 Revisar mis datos

Fórmulas utilizadas en el cálculo de la sección del conductor:

• Caída de tensión máxima admisible: ΔV_max = V_nominal × (Caída% / 100)
• Resistividad ajustada por temperatura: ρ_T = ρ_20 × [1 + α × (T_operación − 20 °C)]
• Factor de circuito k según sistema:
  • Sistema monofásico 2 hilos: k = 2 (ida y vuelta)
  • Sistema trifásico 3 hilos: k = √3
• Sección mínima por criterio de caída de tensión: S_ΔV = k × I × L × ρ_T / ΔV_max (con S_ΔV en mm², I en A, L en m, ρ_T en Ω·mm²/m)
• Sección mínima por densidad de corriente: S_J = I / J_max (con S_J en mm², I en A, J_max en A/mm²)
• Sección mínima normativa introducida: S_min (mm²)
• Sección teórica requerida: S_req = máximo { S_ΔV, S_J, S_min }
• Sección normalizada recomendada: S_norm = primera sección comercial ≥ S_req (por ejemplo: 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500 mm²)
• Caída de tensión real con la sección normalizada: ΔV_real = k × I × L × ρ_T / S_norm
• Porcentaje de caída de tensión real: Caída_real% = (ΔV_real / V_nominal) × 100

Sección Cu (mm²)	Calibre AWG aprox.	Corriente orientativa Cu (A)	Caída recomendada en ramal (%)
2,5	≈ 14 AWG	18–25 A	≤ 3 %
4	≈ 12 AWG	25–32 A	≤ 3 %
10	≈ 8 AWG	50–63 A	≤ 3 %
25	≈ 3 AWG	100–125 A	≤ 3 %
50	≈ 1/0 AWG	160–200 A	≤ 3 %
95	≈ 3/0 AWG	260–300 A	≤ 3 %

¿La longitud introducida considera ida y vuelta del conductor?

En esta calculadora la longitud a introducir es la longitud unidireccional entre el generador y la carga. El factor de circuito se encarga de considerar ida y vuelta en sistemas monofásicos (k = 2).

¿Qué criterio prevalece, caída de tensión o capacidad de corriente?

La sección teórica S_req se calcula como el máximo entre la sección por caída de tensión, la sección por densidad de corriente térmica y la sección mínima normativa que haya introducido. El resultado siempre respeta el criterio más exigente.

¿Cómo se utilizan los parámetros avanzados de temperatura y resistividad?

La resistividad base ρ20 se ajusta con el coeficiente de temperatura α y la temperatura de operación para obtener ρ_T. Esto permite estimar la caída de tensión con mayor precisión cuando el conductor opera a temperaturas significativamente superiores a 20 °C.

¿El calibre AWG mostrado es válido para cualquier tipo de cable?

El calibre AWG indicado es una aproximación basada en la sección equivalente en mm². La capacidad de corriente real depende del tipo de aislamiento, temperatura, sistema de instalación y normativa aplicable, por lo que debe verificarse en las tablas del fabricante o de la norma correspondiente.

Objetivo y alcance técnico

El propósito es proporcionar una guía técnica y una “calculadora conceptual” para dimensionamiento de conductores asociados a generadores, enfocando en corriente (A) y caída de tensión (V).

Se abordan fórmulas para cálculo de corriente, caída de tensión unifilar y trifásica, selección por intensidad admisible, y verificación normativa.

Conceptos eléctricos fundamentales

Corriente activa y factor de potencia

Para cargas resistivas e inductivas, la potencia activa (P) relaciona la corriente (I) con la tensión (V) y el factor de potencia (cosφ).

Fórmula para generador trifásico:

Variables:

• P: potencia activa en vatios (W).
• V: tensión de línea a línea en voltios (V) (ej. 400 V).
• cosφ: factor de potencia (por ejemplo 0.8–1.0).
• 1.732: raíz de 3 aproximada.

Fórmula para sistema monofásico:

Valores típicos: cosφ industrial ≈ 0.8–0.95; generadores síncronos ajustables permiten mejorar cosφ.

Resistencia y resistividad

Relación entre resistividad del material (ρ), sección (A) y resistencia por longitud (R):

Variables:

• R: resistencia total (Ω).
• ρ: resistividad del conductor (Ω·m). Para cobre ρ ≈ 1.724×10^-8 Ω·m a 20 °C.
• L: longitud en metros (m) de un tramo unidireccional.
• A: sección transversal en metros cuadrados (m²). Ej. 50 mm² = 50×10^-6 m².

Caída de tensión: fórmulas prácticas

Para cálculo de caída de tensión aproximada conviene utilizar expresiones en función de R' (resistencia por metro) y X' (reactancia por metro).

Monofásico (ida y vuelta):

Trifásico (línea a línea):

Variables:

• ΔV: caída de tensión en voltios (V).
• I: corriente en amperios (A).
• R': resistencia por metro del conductor (Ω/m).
• X': reactancia por metro del conductor (Ω/m).
• L: longitud unidireccional en metros (m).
• cosφ, sinφ: componentes del factor de potencia.

Tablas de referencia: resistencias, reactancias y ampacidad

Las siguientes tablas contienen valores comúnmente usados para cobre y aluminio, a temperatura de referencia. Ajuste según normativa local, temperatura y condiciones de instalación.

† Ampacidades indicativas según tablas IEC/EN y práctica industrial; aplicar factores de corrección por temperatura, agrupamiento y condiciones de instalación.

Metodología paso a paso para dimensionamiento

1. Calcular la corriente nominal del generador (I) usando P, V y cosφ.
2. Seleccionar sección preliminar por ampacidad (superior a I) usando tablas y aplicar factores de corrección.
3. Calcular caída de tensión ΔV con la sección seleccionada y comprobar que ΔV ≤ ΔV permitida (por ejemplo 3 % o 5 % según normativa).
4. Si ΔV supera límite, aumentar sección y recalcular hasta cumplir requisitos.
5. Verificar consideraciones adicionales: corriente de arranque, cortocircuito, temperatura, agrupamientos, protección y coordinación.

Factores de corrección relevantes

• Temperatura ambiente: elevar temperatura disminuye ampacidad (aplicar factor correspondiente).
• Agrupamiento: múltiples conductores próximos reducen disipación térmica.
• Altitud: menor capacidad de enfriamiento a mayores alturas.
• Tipo de aislamiento y método de instalación (canal, tubo, bandeja) según normativa.

Fórmulas de diseño para la “calculadora”

Se presentan fórmulas útiles que pueden implementarse en hoja de cálculo o calculadora programable.

Corriente trifásica:

Corriente monofásica:

Caída de tensión trifásica (V):

Caída de tensión monofásica (ida y vuelta):

Si se desea resolver sección a partir de caída admisible (usando resistividad ρ):

Donde puede sustituirse ρ por R' (Ω/m): si R' = ρ / A entonces se reordena a partir de R' conocido.

Ejemplos resueltos

Ejemplo 1 — Generador trifásico 100 kW a 400 V, L = 50 m, cosφ = 0.9

Datos:

• P = 100 000 W
• V = 400 V (línea)
• cosφ = 0.9 → sinφ = sqrt(1 − 0.9²) ≈ 0.435
• Longitud L = 50 m (desde generador hasta tablero de distribución)
• Permisible ΔV ≤ 3 % de 400 V = 12 V
• Material: cobre. Se iniciará con 50 mm² (R = 0.387 Ω/km = 0.000387 Ω/m, X' ≈ 0.08 Ω/km = 0.00008 Ω/m).

1) Calcular la corriente nominal:

2) Verificar ampacidad preliminar

Según tabla, 50 mm² cobre tiene ampacidad típica 150–200 A. 160.38 A es admisible, considerando factores de corrección; revisar correcciones para temperatura y agrupamiento. Si no hay penalización, 50 mm² puede ser suficiente.

3) Calcular caída de tensión real con 50 mm²

1.732 × 160.38 ≈ 277.9

Porcentaje = (5.32 / 400) × 100 ≈ 1.33 % < 3 % → Cumple.

4) Conclusión del ejemplo

• 50 mm² cobre cumple tanto ampacidad (si no hay factores reductores) como caída de tensión.
• Si existen factores de corrección negativos (alta temperatura, agrupamiento), considerar 70 mm² para margen y seguridad.

Ejemplo 2 — Generador monofásico 60 kW a 230 V, L = 30 m, cosφ = 0.85

Datos:

• P = 60 000 W
• V = 230 V (monofásico)
• cosφ = 0.85 → sinφ ≈ 0.526
• L = 30 m (ida)
• ΔV permitida = 5 % de 230 V = 11.5 V
• Material: cobre. Empezamos con sección 120 mm² (R = 0.153 Ω/km = 0.000153 Ω/m; X' ≈ 0.07 Ω/km = 0.00007 Ω/m).

1) Corriente nominal:

I = P / (V × cosφ) = 60000 / (230 × 0.85) = 60000 / 195.5 ≈ 306.90 A

2) Selección por ampacidad:

De la tabla, 120 mm² tiene ampacidad típica 300–360 A. 306.9 A está en límite inferior; aplicar factores de corrección. En la práctica probablemente se recomiende 150 mm² para margen y condiciones adversas.

3) Caída de tensión usando 120 mm²:

Para monofásico hay ida y vuelta: factor 2

Porcentaje = (3.07 / 230) × 100 ≈ 1.33 % < 5 % → Cumple ampliamente.

4) Observaciones

• Aunque la caída de tensión es baja, la ampacidad está ajustada; si la instalación presenta temperaturas elevadas o agrupamiento, elegir 150 mm².
• También estudiar protección contra sobrecorriente y coordinación generador–cableado.

Consideraciones adicionales para generadores

Corrientes de arranque y cortocircuito

Las máquinas inductivas y motores conectados al generador pueden exigir corrientes de arranque elevadas. El conductor y protecciones deben permitir ese régimen transitorio sin daños. Consulte las curvas del fabricante.

Protección y coordinación

• El dispositivo de protección debe ser seleccionado para proteger el conductor (corriente nominal y curva de disparo).
• Se debe verificar que la corriente de cortocircuito del generador permita funcionamiento de la protección para despejar fallas.
• Las protecciones diferenciales, fusibles y relés de sobrecorriente deben coordinarse con las características del generador.

Ajustes por temperatura y instalación

Siempre aplicar factores de corrección de la normativa local (ej. IEC/EN, NFPA, REBT) por temperatura ambiente, agrupamiento y método de instalación.

Recomendaciones prácticas y criterios de seguridad

1. Priorizar el cumplimiento de la caída de tensión (habitualmente 3 % para alimentación principal y 5 % para circuitos secundarios), según normativa y criticidad de carga.
2. Comprar conductores con margen de ampacidad (al menos 10–25 % adicional si hay factores adversos).
3. Documentar cálculos y supuestos: longitudes, cosφ, resistencias, reactancias y factores de corrección.
4. Validar con ensayos y mediciones in situ tras la instalación (medición de caída de tensión en carga).

Referencias normativas y enlaces de autoridad

Para diseño y verificación, consulte las normas y guías siguientes:

• IEC 60364 — Instalaciones eléctricas de baja tensión (principios generales y dimensionamiento): https://www.iec.ch
• NFPA 70 (NEC) — National Electrical Code (información práctica sobre conductores y protección): https://www.nfpa.org
• IEEE Std 141 — Guía de diseño de distribución (IEEE Red Book): https://www.ieee.org
• Reglamento Electrotécnico de Baja Tensión (España) — Real Decreto 842/2002: https://www.boe.es/buscar/act.php?id=BOE-A-2002-1671
• Fichas técnicas de fabricantes (ej. Nexans, Prysmian) para valores R/X y tablas de ampacidad actualizadas: visite los sitios oficiales de fabricantes.

Buenas prácticas para implementación de la calculadora

Si implementa una calculadora en hoja de cálculo o herramienta web, considere los siguientes puntos:

• Permitir entrada de P, V, cosφ, L, material y ΔV máximo.
• Incluir tabla de secciones normalizadas y datos R' y X' por sección.
• Aplicar factores de corrección por temperatura, agrupamiento y altitud.
• Incluir verificación de ampacidad frente a corriente calculada y cálculo de ΔV.
• Generar mensajes de advertencia si la sección seleccionada no cumple ampacidad o caída de tensión.

Limitaciones y avisos técnicos

• Los valores de R' y X' cambian con la frecuencia, construcción del conductor, agrupamiento y la presencia de conductores en fases adyacentes; use datos del fabricante para precisión.
• Los cálculos aquí presentados son aproximaciones útiles para diseño preliminar; el proyecto final debe cumplir normativa local y revisión de un ingeniero autorizado.
• Revisar las características del generador (tensiones de excitación, regulación de tensión, protección interna) que afectan la selección de conductores y protecciones.

Resumen técnico y criterios de verificación

Resumen de pasos esenciales para cada proyecto de generador:

1. Determinar I real desde P, V y cosφ.
2. Seleccionar sección por ampacidad con factores de corrección aplicados.
3. Calcular caída de tensión con R' y X' reales; comprobar límites permitidos.
4. Ajustar sección y documentar la selección y los valores asumidos.
5. Verificar compatibilidad con protecciones y corriente de cortocircuito.

Fuentes recomendadas para profundizar

• IEC 60364 series — Guía para dimensionamiento de conductores y protección.
• IEEE Std 141 — Diseño de sistemas de distribución eléctrica en plantas industriales.
• Manuales de fabricantes de cable (valores R/X por sección y tablas de ampacidad).
• Publicaciones técnicas sobre calidad de tensión y compatibilidad generador–carga.

La presente guía proporciona fórmulas y ejemplos aplicables internacionalmente para dimensionamiento de conductores asociados a generadores. Para proyectos críticos, realice comprobaciones in situ y aplique la normativa local específica.
