Calculadora de corriente nominal de motor mono/trifásico, kW/HP, V, efic. y FP

Herramienta técnica para calcular corriente de motores monofásicos y trifásicos con precisión normativa certificada internacionalmente.

Incluye fórmulas, tablas, ejemplos y referencias normativas para diseño y verificación eléctrica profesional de campo.

Calculadora de corriente nominal de motor monofásico o trifásico a partir de kW/HP, tensión, rendimiento y factor de potencia

Tipo de sistema Trifásico Monofásico

Potencia nominal (valor)

Unidad de potencia kW HP

Tensión nominal (V) Seleccione tensión 110 V 120 V 220 V 230 V 380 V 400 V 415 V 440 V 460 V 480 V Personalizado

Tensión personalizada (V)

Opciones avanzadas

Factor de potencia (fp) 0.80 0.85 0.90 0.95 Personalizado

Factor de potencia personalizado (fp)

Rendimiento η (%) 85 % 88 % 90 % 92 % 95 % Personalizado

Rendimiento personalizado η (%)

Tipo de tensión trifásica Línea-línea (VLL) Fase-neutro (VLN)

Frecuencia (Hz) [referencial]

Puede subir una foto de la placa de datos o de un diagrama para sugerir automáticamente valores de potencia, tensión y otros parámetros.

📷 Rellenar datos con foto IA

⚡ Más calculadoras eléctricas Reiniciar Copiar Compartir

Introduzca los datos básicos del motor para calcular la corriente nominal.

🧠 Explicar mi resultado 🔍 Revisar mis datos

Fórmulas utilizadas

Se calcula primero la potencia de salida y de entrada, y luego la corriente nominal según el tipo de sistema:

• Conversión de potencia:
  Si la potencia se ingresa en kW:
  P_salida (W) = P_kW × 1000
  Si la potencia se ingresa en HP:
  P_salida (W) ≈ P_HP × 746
• Rendimiento:
  η = rendimiento/100 (adimensional)
  P_entrada (W) = P_salida / η
• Monofásico:
  I = P_entrada / (V × fp)
• Trifásico con tensión línea-línea (VLL):
  I = P_entrada / (√3 × VLL × fp)
• Trifásico con tensión fase-neutro (VLN):
  I = P_entrada / (3 × VLN × fp)

donde:

• I = corriente de línea (A)
• P_salida = potencia mecánica nominal (W)
• P_entrada = potencia eléctrica de entrada (W)
• V, VLL, VLN = tensión en voltios (V)
• fp = factor de potencia (adimensional)
• η = rendimiento (adimensional)

Potencia	Sistema	Tensión	Supuestos	I nominal aprox.
1.5 kW	Trifásico	400 V (VLL)	η = 88 %, fp = 0.85	≈ 3.0 A
5.5 kW	Trifásico	400 V (VLL)	η = 90 %, fp = 0.85	≈ 11 A
7.5 kW	Trifásico	400 V (VLL)	η = 90 %, fp = 0.85	≈ 15 A
2 HP	Monofásico	230 V	η = 80 %, fp = 0.8	≈ 9–10 A

Preguntas frecuentes

¿Qué pasa si no conozco el rendimiento ni el factor de potencia del motor?

La calculadora utiliza valores típicos de rendimiento y factor de potencia configurados en el panel de opciones avanzadas. Para cálculos de ingeniería detallados se recomienda siempre usar los valores exactos de la placa de datos.

¿La corriente calculada es la corriente de arranque del motor?

No. La corriente calculada es la corriente nominal en régimen permanente a plena carga. La corriente de arranque de un motor de inducción suele ser entre 5 y 8 veces la corriente nominal, dependiendo del diseño y del tipo de arranque.

¿Debo ingresar la tensión línea-línea o fase-neutro en motores trifásicos?

Normalmente se ingresa la tensión línea-línea (por ejemplo, 400 V). Si trabaja con sistemas de cuatro hilos y dispone de la tensión fase-neutro (por ejemplo, 230 V), seleccione el tipo de tensión apropiado en las opciones avanzadas para que la fórmula sea coherente.

¿Puedo usar esta calculadora para estimar la corriente de un variador de frecuencia?

Puede servir como referencia aproximada usando la potencia, tensión y parámetros del motor. Sin embargo, para variadores de frecuencia se deben considerar además las especificaciones propias del equipo (sobrecarga, armónicos, modo de control), por lo que siempre es recomendable consultar la hoja de datos del fabricante.

Fundamentos eléctricos y propósito de la calculadora

Calcular la corriente nominal de un motor es imprescindible para dimensionar conductores, protecciones, arrancadores y transformadores.

La metodología combina potencia útil, conversión de unidades, eficiencia (η) y factor de potencia (pf) para obtener corriente.

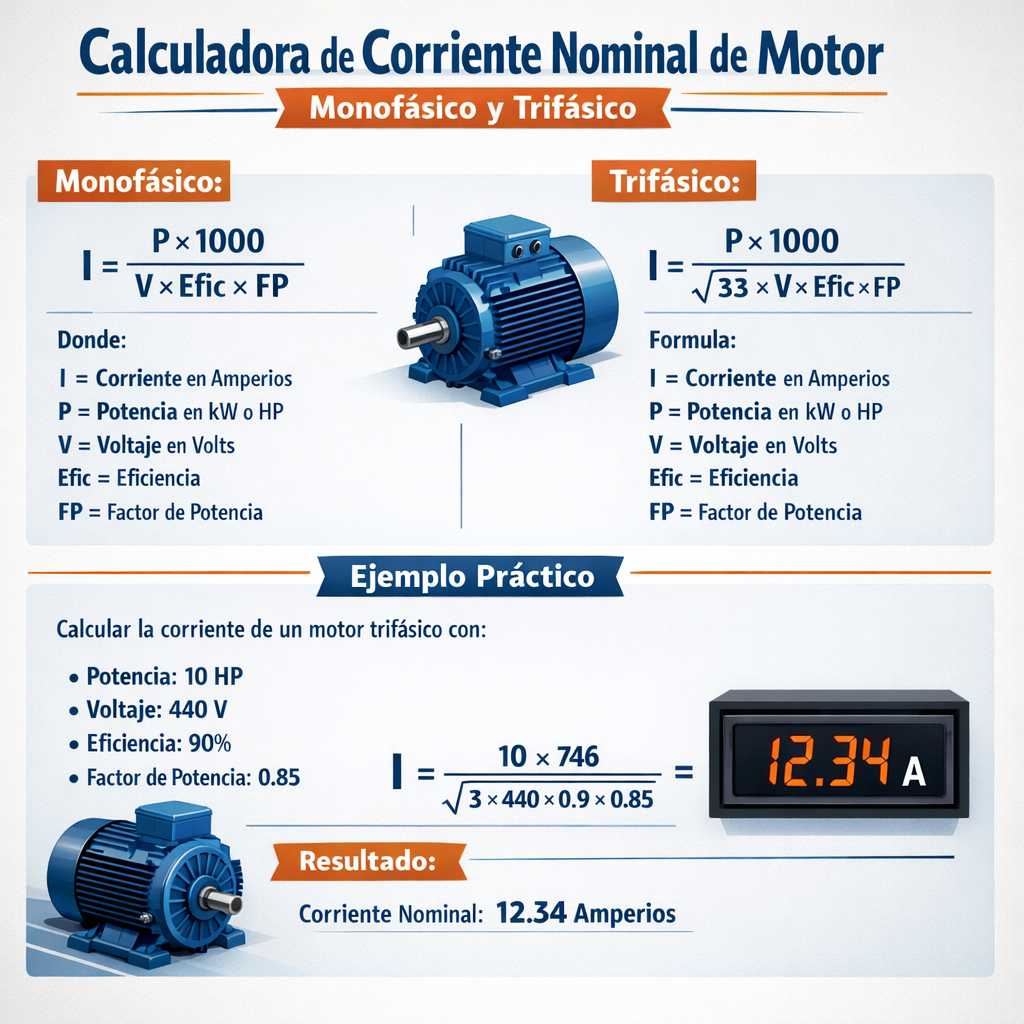

Principios físicos y fórmulas básicas

Definición de potencias y rendimientos

La potencia mecánica de salida (P_out) se expresa habitualmente en kilovatios (kW) o caballos de fuerza (HP). La potencia eléctrica absorbida por el motor (P_in) se calcula tomando en cuenta la eficiencia.

Relación entre P_in y P_out: P_in = P_out / η

Fórmulas de corriente

Monofásica (corriente en amperios): I = (P_kW * 1000) / (V * η * pf)

Trifásica (corriente por fase en sistema simétrico): I = (P_kW * 1000) / (√3 * V_line * η * pf)

Conversión HP a kW: P_kW = HP * 0.746

Explicación de variables y valores típicos

• I: corriente en amperios (A).
• P_kW: potencia mecánica de salida en kilovatios (kW).
• HP: potencia en caballos de fuerza (1 HP = 0.746 kW).
• V: tensión en voltios (V). Para monofásico: tensión entre fases (p. ej. 230 V). Para trifásico: tensión de línea (p. ej. 400 V, 480 V).
• η (eta): eficiencia mecánica-electromecánica del motor (porcentaje expresado en fracción, p. ej. 0.90).
• pf: factor de potencia (adimensional, típico entre 0.7 y 0.95; motores inductivos suelen tener pf ≈ 0.8–0.9 a plena carga).
• √3: raíz cuadrada de 3, ≈ 1.732, presente en conversiones trifásicas.

Metodología paso a paso para el cálculo de la corriente

1. Obtener la potencia nominal requerida o del motor (kW o HP).
2. Convertir HP a kW si aplica: P_kW = HP * 0.746.
3. Seleccionar tensión de alimentación (V) y tipo de conexión (monofásica o trifásica).
4. Estimar eficiencia (η) en función del tamaño y clase del motor (ver tabla de eficiencia más abajo).
5. Determinar factor de potencia (pf) a plena carga o según hoja técnica del fabricante.
6. Aplicar la fórmula correspondiente y obtener la corriente nominal.
7. Aplicar factores de corrección para arreglo de cables, temperatura, y agrupamiento según normas (IEC/IEEE/NFPA/UNE).

Tablas prácticas con valores comunes

Las tablas siguientes muestran corrientes aproximadas para potencias habituales con supuestos de eficiencia y factor de potencia. Sirven como referencia rápida; use datos de placa o mediciones para diseño definitivo.

Notas sobre la tabla: los valores son aproximados, calculados con las fórmulas expuestas y redondeados. Las eficiancias (η) y factores de potencia (pf) son supuestos representativos; use la placa del motor para diseño definitivo.

Selección de conductores y protecciones: criterios prácticos

Una vez obtenida la corriente nominal, aplique los coeficientes normativos para seleccionar la sección del conductor y la corriente de disparo de protecciones.

• Incrementos por temperatura ambiente y agrupamiento según IEC 60364 o normativa local (por ejemplo, UNE o NEC en EEUU).
• Tiempo de arranque y corriente de arranque: motores presentan corrientes de hasta 6–8 veces la nominal en arranque directo; dimensione interruptores automáticos y arrancadores en consecuencia.
• Protección contra sobrecarga térmica: use relés de sobrecarga ajustados a la corriente nominal del motor (ajuste típico 115–125% según normativa y tipo de arranque).
• Selección de fusibles/disyuntores: seleccione características de disparo (instantáneo, retardado) de acuerdo con corriente de arranque y coordinación con contactores.

Factores de corrección típicos

• Temperatura ambiente: aplicar factor de corrección según tabla del fabricante de cable.
• Ámbito de uso: conducción en bandeja, conduits o al aire libre cambian la capacidad de corriente.
• Factor de potencia correctiva: si pf es bajo, la corriente aumenta, afectando caída de tensión y pérdidas.

Ejemplos prácticos resueltos

Ejemplo 1 — Motor monofásico: 2,2 kW a 230 V

Datos:

• Potencia de placa: P_out = 2.2 kW
• Tensión: V = 230 V (monofásico)
• Eficiencia estimada: η = 0.88 (88%)
• Factor de potencia: pf = 0.9

Aplicando la fórmula monofásica:

Calculo paso a paso:

• P_kW * 1000 = 2200 W
• Denominador = 230 * 0.88 * 0.9 = 230 * 0.792 = 182.16
• I = 2200 / 182.16 ≈ 12.08 A

Resultado: corriente nominal ≈ 12.1 A.

Recomendaciones adicionales:

• Seleccionar conductor con capacidad superior a 12.1 A, considerando factores de corrección; por ejemplo, un conductor de sección 2.5 mm² o 4 mm² dependiendo normativa local y temperatura.
• Ajustar relé de sobrecarga a aproximadamente 125% * I = 15.1 A (según fabricante y tipo de servicio).
• Verificar que el interruptor automático soporta la corriente de arranque (puede ser hasta 5–7× In) o usar arrancador suave.

Ejemplo 2 — Motor trifásico: 20 HP a 400 V

Datos:

• Potencia de placa: 20 HP
• Convertir a kW: P_kW = 20 * 0.746 = 14.92 kW
• Tensión de línea: V = 400 V (trifásico)
• Eficiencia estimada: η = 0.92
• Factor de potencia: pf = 0.88

Aplicando la fórmula trifásica:

Cálculo paso a paso:

• P_kW * 1000 = 14,920 W
• √3 * V = 1.732 * 400 = 692.8
• Multiplicar por η y pf: 692.8 * 0.92 * 0.88 = 692.8 * 0.8096 ≈ 560.885
• I = 14,920 / 560.885 ≈ 26.61 A

Resultado: corriente nominal ≈ 26.6 A por fase.

Recomendaciones:

• Dimensionar conductor según 26.6 A más factores de corrección; típicamente seleccionar 10–16 mm² según normativa y método de instalación.
• Seleccionar protección térmica (relé) ajustada a la corriente nominal y considerar disparo lento para arranques frecuentes.
• Verificar coordinación con arrancadores estrella-triángulo, variadores de frecuencia o contactores.

Ejemplo 3 — Validación con placa: motor 7.5 kW a 480 V

Datos:

• P_kW = 7.5 kW
• V = 480 V trifásico
• η = 0.92 (dato del fabricante)
• pf = 0.88 (a plena carga)

Fórmula trifásica:

Cálculo:

• Numerador = 7500 W
• Denominador = 1.732*480*0.92*0.88 = 673.067 (aprox)
• I = 7500 / 673.067 ≈ 11.14 A

Resultado: ≈ 11.1 A. Contrastar con la placa del motor y, si coincide, utilizar para dimensionamiento final.

Consideraciones avanzadas y verificación práctica

Corrientes de arranque y torque

La corriente de arranque puede ser múltiples de la corriente nominal (p. ej. 6–8× In) en arranque directo. Para proteger la instalación use:

• Arrancadores suaves o variadores para limitar corriente inrush y torque mecánico.
• Contactores con protección térmica y ajustes adecuados.

Caída de tensión y compatibilidad de alimentación

Calcule la caída de tensión en el conductor: ΔV = I * R_cable * L_total * factor (para trifásico incluir √3 si aplica). Mantenga ΔV dentro del límite normativo (p. ej. ≤ 3–5% para motores).

Medición y comprobación en banco

1. Medir tensión de línea y corriente en plena carga con instrumentación calibrada.
2. Comparar con cálculo teórico; ajustar pf y η según valores reales.
3. Registrar curva de arranque para identificar sobrecorrientes recurrentes.

Referencias normativas y recursos de autoridad

En el diseño y verificación utilice las siguientes normas y guías técnicas internacionales:

• IEC 60034-1 — Rotating electrical machines — Ratings and performance. Información: https://www.iec.ch/standards
• NEMA MG1 — Motors and Generators (NEMA). Información: https://www.nema.org/
• IEC 60364 — Electrical installations of buildings (reglas de instalación y cálculo de conductores). Información: https://www.iec.ch/standards
• IEEE Std 141 (Red Book) y IEEE Std 142 (Green Book) — Guías de diseño de sistemas eléctricos y puesta a tierra: https://standards.ieee.org
• Manufacturers’ datasheets (Ej.: Siemens, ABB) para verificar eficiencias y pf nominales:
• Siemens motors: https://new.siemens.com
• ABB motors: https://new.abb.com

Buenas prácticas en la implementación y documentación

1. Documente todos los supuestos: η, pf, tensión nominal, régimen de servicio (S1, S3), temperatura ambiente.
2. Consigne resultados del cálculo y comparación con placa del motor en el expediente técnico.
3. Realice pruebas en sitio y registre lecturas de corriente y tensión bajo carga representativa.
4. Actualice protecciones según datos reales y mantenga margen de seguridad acorde con la normativa local.

Resumen técnico y recomendaciones prácticas

La calculadora de corriente nominal para motores monofásicos y trifásicos combina conversión de unidades, eficiencia y factor de potencia para obtener un valor preciso de corriente.

Use las fórmulas provistas, compare con la placa del motor y aplique normativas IEC/NEMA/IEEE para dimensionamiento final de conductores y protecciones.

Si requiere una herramienta automatizada, asegúrese de permitir entrada de eficiencia y pf medidos o nominales, y de aplicar los factores normativos por temperatura, agrupamiento y caída de tensión.

Recursos adicionales y enlaces útiles

• IEC standards catalogue: https://www.iec.ch/standards
• NEMA publications and MG1 overview: https://www.nema.org/standards
• IEEE Standards: https://standards.ieee.org
• Calculadoras y datasheets de fabricantes (Siemens, ABB): enlaces en sus sitios oficiales para curvas y placas técnicas.

Si desea, puedo generar una hoja de cálculo automática con las fórmulas incluidas, o un script de calculadora que solicite P, V, η y pf y devuelva la corriente y recomendaciones de protección.
