Conversor de watts a amperios para sistemas eléctricos monofásicos y trifásicos con factor de potencia.
Guía técnica con fórmulas, tablas, ejemplos y normativa aplicable para cálculo preciso en campo real.
Conversor de potencia (W) a corriente (A) en sistemas DC, AC monofásico y trifásico con factor de potencia
Fundamentos eléctricos: potencia, corriente y factor de potencia
Definiciones y relaciones básicas
En sistemas eléctricos se distinguen tres potencias: activa (P), reactiva (Q) y aparente (S). La potencia activa P mide trabajo útil en vatios (W). La reactiva Q mide energía oscilante en voltamperios reactivos (var). La potencia aparente S combina ambas y se expresa en voltamperios (VA).

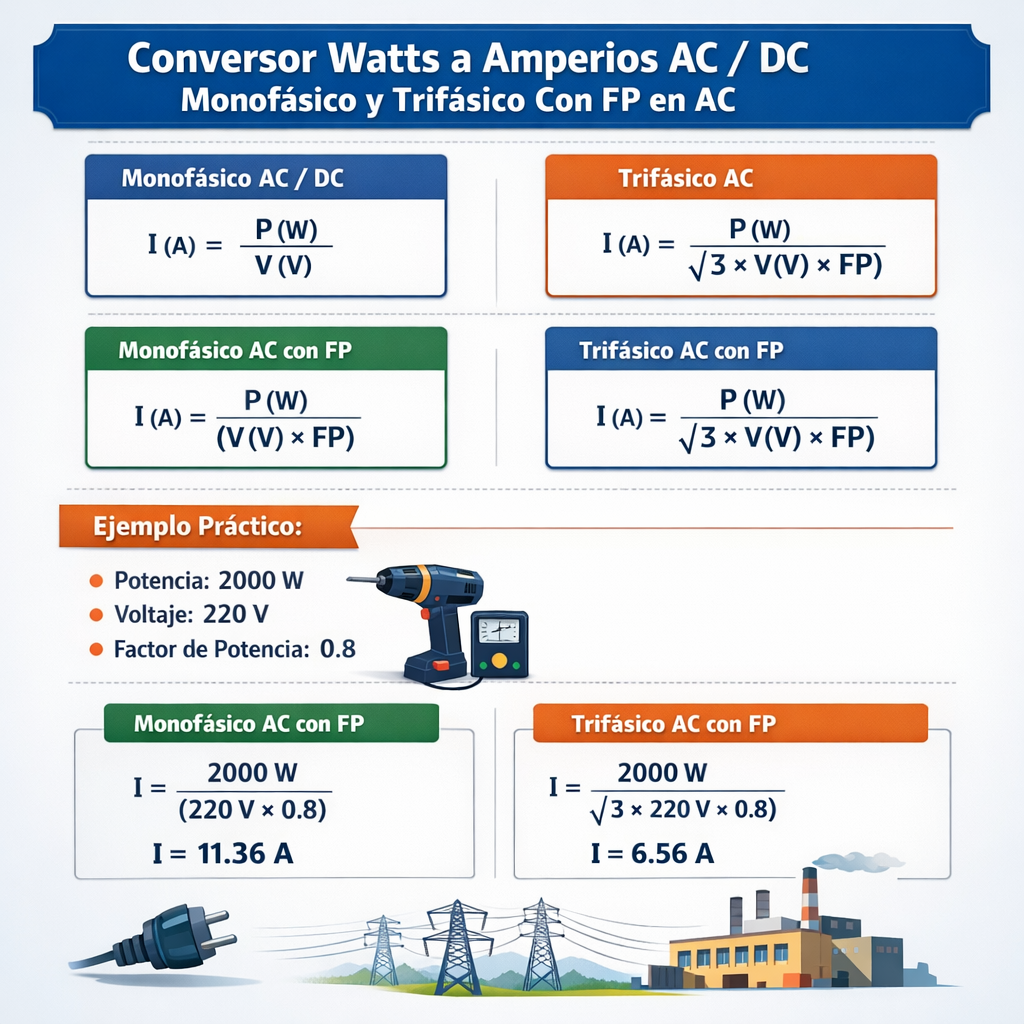

Fórmulas elementales para conversión Watts ⇄ Amperios
Las conversiones dependen del tipo de sistema (DC, monofásico, trifásico) y del factor de potencia (cos φ).
DC:
Monofásico AC:
Trifásico AC (sistema equilibrado, tensiones en valores de línea):
Explicación de variables y valores típicos
- P: potencia activa en vatios (W). Valores típicos: desde decenas de W (iluminación) hasta cientos de kW (motores industriales).
- V: tensión en voltios (V). Ejemplos habituales: 12 V, 24 V, 48 V (baja tensión DC); 120 V, 230 V (monofásico); 400 V, 480 V, 600 V (trifásico).
- I: corriente en amperios (A). Resultado de la conversión.
- cos φ: factor de potencia (adimensional). Valores típicos: resistivos ≈1.0, motores ≈0.7–0.95, cargas electrónicas ≈0.6–0.99.
- √3: raíz de tres ≈ 1.732 (constante para sistemas trifásicos balanceados).
Tablas de conversión: valores comunes en monofásico, trifásico y DC
Las tablas siguientes muestran I en amperios para potencias P comunes y diferentes tensiones y factores de potencia. Los valores están redondeados a tres decimales.
| Potencia P (W) | Monofásico 230 V, cos φ=1 (A) | Monofásico 230 V, cos φ=0.8 (A) | Trifásico 400 V, cos φ=1 (A) | Trifásico 400 V, cos φ=0.8 (A) |
|---|---|---|---|---|
| 100 | 0.435 | 0.544 | 0.145 | 0.181 |
| 500 | 2.174 | 2.717 | 0.724 | 0.905 |
| 1 000 | 4.348 | 5.435 | 1.443 | 1.804 |
| 5 000 | 21.739 | 27.174 | 7.213 | 9.019 |
| 10 000 | 43.478 | 54.348 | 14.427 | 18.039 |
| 50 000 | 217.391 | 271.739 | 72.135 | 90.195 |
| Potencia P (W) | DC 24 V (A) | DC 48 V (A) | Monofásico 120 V, cos φ=1 (A) | Trifásico 480 V, cos φ=0.9 (A) |
|---|---|---|---|---|
| 100 | 4.167 | 2.083 | 0.833 | 0.134 |
| 500 | 20.833 | 10.417 | 4.167 | 0.670 |
| 1 000 | 41.667 | 20.833 | 8.333 | 1.341 |
| 5 000 | 208.333 | 104.167 | 41.667 | 6.705 |
| 10 000 | 416.667 | 208.333 | 83.333 | 13.410 |
Interpretación práctica: por qué importa el factor de potencia
El factor de potencia reduce o incrementa la corriente necesaria para una potencia activa dada. En instalaciones industriales, un cos φ bajo implica más corriente para la misma P, aumentando pérdidas, caída de tensión y factura eléctrica (tarifas por penalización).
- Si cos φ disminuye, I aumenta: I = P / (V × cos φ) (monofásico) o I = P / (√3 V_L cos φ) (trifásico).
- La potencia aparente S = V × I (monofásico) o S = √3 V_L I_L (trifásico), y S = P / cos φ.
- La potencia reactiva Q = √(S^2 − P^2) o Q = V I sin φ.
Fórmulas para corrección del factor de potencia
Para pasar de un factor cos φ1 a un factor objetivo cos φ2, la capacitancia instalada debe suministrar potencia reactiva Qc en kVAr:
Explicación de variables:
- P (kW): potencia activa en kilovatios.
- φ1: ángulo de potencia inicial (cos φ1 conocido), tan φ1 = √(1/cos^2 φ1 − 1).
- φ2: ángulo de potencia objetivo.
- Qc: potencia reactiva capacitiva necesaria para mejorar el cos φ.
Análisis de pérdidas y selección de conductores
La corriente calculada determina dimensiones de cables y protecciones. Reglas principales:
- Calcular I de carga considerando factor de potencia y condiciones de servicio.
- Aplicar correcciones de temperatura, agrupamiento y tipo de aislamiento conforme normativa local.
- Seleccionar sección de cable que limite caída de tensión al porcentaje permitido (ej. ≤ 3% para circuitos derivados, ≤ 5% total).
- Dimensionar interruptores y protecciones con margen térmico y capacidad de cortocircuito.
Ejemplo genérico de relación pérdida-cable: Pérdidas I2R aumentan con el cuadrado de la corriente. Reducir I (por ejemplo, mejorando cos φ o aumentando tensión) reduce pérdidas significativamente.
Ejemplos reales resueltos
Caso 1 — Cálculo de corriente y corrección de factor de potencia para un motor monofásico
Planteamiento: Motor monofásico alimentado a 230 V consume P = 5 500 W (potencia activa en eje). Factor de potencia medido cos φ1 = 0.75. Objetivo: calcular intensidad, potencia reactiva y condensadores requeridos para llevar cos φ a 0.95.
1) Intensidad real:
2) Potencia aparente S y reactiva Q actual:
Q = √(53 773 000 − 30 250 000) = √(23 523 000) = 4 850.8 var ≈ 4.851 kVar
P en kW = 5.5 kW. calcular Q2 = P × tan φ2 = 5.5 × 0.329 = 1.81 kVar
4) Capacitor necesario Qc = Q1 − Q2 = 4.851 − 1.81 = 3.041 kVar.
5) Resultado interpretado:
- La corriente sin corrección es ≈ 31.9 A. Tras corrección a cos φ 0.95, nueva corriente I2 = P ÷ (V × cos φ2) = 5 500 ÷ (230 × 0.95) = 25.119 A.
- Se reduce la corriente en ~6.8 A y se reducen pérdidas I2R y caída de tensión.
- Se instalaría un banco de condensadores de ~3.0 kVAr cerca del motor, con protecciones adecuadas.
Normativa aplicable: instalar condensadores según IEC 61000-3-2/3 para compatibilidad electromagnética y normas locales de seguridad (p. ej. IEC 60364 para instalaciones).
Caso 2 — Cálculo de corriente trifásica y dimensionado preliminar de transformador
Planteamiento: Planta con carga trifásica equilibrada P_total = 150 kW, tensión de línea V_L = 400 V, cos φ = 0.85. Calcular corriente por fase, potencia aparente, potencia reactiva y proponer capacidad mínima de transformador (kVA).
1) Corriente por fase I_L:
2) Potencia aparente S:
S = √3 × V_L × I_L = 1.732 × 400 × 254.417 = 176 000 VA ≈ 176 kVA
Comprobación: S = P / cos φ = 150 / 0.85 = 176.471 kVA (coincide dentro de redondeos).
3) Potencia reactiva Q:
4) Dimensionado transformador:
Se recomienda transformador con margen térmico y capacidad para picos. Selección mínima: 200 kVA (factor de seguridad estándar ≈ 1.15). Verificar normativa local y condiciones de arranque.
5) Selección de acometida y protecciones:
- Corriente nominal ≈ 254 A → seleccionar canalización y seccionado para ≥ 254 A, aplicar correcciones.
- Protección con interruptor automático > 254 A, coordinar con curva de disparo para arranques de motores.
- Estimar caída de tensión en conductores y verificar cumplimiento del límite (ej. ≤ 5%).
Notas: para máquinas con altos picos de arranque, evaluar corriente de arranque y elegir transformador con capacidad para soportar caída momentánea de tensión; considerar bancos de condensadores para corrección de cos φ y reducción de S.
Buenas prácticas de cálculo y verificación
- Siempre medir o estimar el cos φ real de la carga. No usar cos φ = 1 por defecto en equipos inductivos.
- Incluir pérdidas y márgenes: equipamientos reales requieren excedente para arranques y sobrecargas.
- Aplicar factores de corrección según normativa local (temperatura, agrupamiento de cables, aislamiento).
- Comprobar la capacidad de interruptores y fusibles frente a la corriente calculada y al cortocircuito.
- Documentar todos los cálculos y suposiciones: tensión nominal, cos φ asumido, factor de simultaneidad.
Normativa, estándares y referencias técnicas
Fuentes y estándares relevantes para dimensionado y seguridad eléctrica:
- IEC 60038 — Voltajes normalizados en corriente alterna. Más información: https://www.iec.ch
- IEC 60364 — Instalaciones eléctricas de baja tensión (reglas de diseño y seguridad). https://www.iec.ch
- IEC 61000 series — Compatibilidad electromagnética, incluyendo filtros y condensadores. https://www.iec.ch
- NFPA 70 (NEC) — Código eléctrico nacional de Estados Unidos, requisitos de protección y dimensionado. https://www.nfpa.org
- IEEE Std. 141 ("Red Book") — Buenas prácticas de distribución eléctrica en plantas. https://standards.ieee.org
- AENOR / UNE — Normativa española y europea aplicable a instalaciones y equipos. https://www.aenor.com
- EN 50160 — Características de tensión suministrada por las redes públicas. Información en CENELEC: https://www.cencenelec.eu
Checklist técnico para llevar a obra
- Medir tensión efectiva y factor de potencia de la instalación antes del cálculo.
- Calcular la corriente usando fórmulas correctas según tipo de sistema (DC/AC monofásico/trifásico).
- Seleccionar sección conductor considerando caída de tensión y temperatura ambiente.
- Dimensionar protecciones y verificar selectividad.
- Planificar corrección de factor de potencia si aplicable; considerar lugar y control de condensadores.
- Registrar resultados y referencias normativas utilizadas.
Preguntas frecuentes técnicas
¿Por qué usar factor de potencia en los cálculos?
Porque el cos φ altera la corriente necesaria para transmitir la misma potencia activa. Ignorar cos φ provoca subdimensionado de conductores y sobrecostes energéticos.
¿Cómo afecta la tensión de servicio a la corriente necesaria?
A mayor tensión (manteniendo P constante), menor corriente. Por eso la transmisión y distribución a altas tensiones reduce pérdidas y permite conductores más pequeños.
¿Qué consideraciones para cargas no balanceadas?
En cargas desequilibradas se debe calcular por fase: I_phase = P_phase ÷ (V_phase × cos φ_phase). El método trifásico balanceado no es aplicable directamente.
Recursos y enlaces de interés
- IEC — International Electrotechnical Commission: normas técnicas internacionales. https://www.iec.ch
- NFPA — National Fire Protection Association, NFPA 70 (NEC). https://www.nfpa.org
- IEEE — Institute of Electrical and Electronics Engineers: publicaciones y normas técnicas. https://www.ieee.org
- AENOR — Asociación Española de Normalización: normas UNE para instalaciones. https://www.aenor.com
Observaciones finales técnicas
La conversión de watts a amperios es simple en su fórmula pero crítica en la práctica: la elección correcta de tensión, factor de potencia y margen operativo determina seguridad, eficiencia y coste. Integre mediciones reales, aplique las normas vigentes y documente decisiones para auditoría y mantenimiento.
