La iluminación adecuada garantiza confort visual, eficiencia energética y cumplimiento normativo en cualquier tipo de instalación.
Calcular luminarias requiere conocer iluminancia, área, tipo de lámpara y eficiencia; para eso existe la calculadora.
Calculadora Profesional de Luminarias
Opciones avanzadas
Nota: Esta herramienta brinda estimaciones preliminares. Verifique los resultados con un profesional de iluminación y cumpla siempre las normas locales y las indicaciones del fabricante antes de instalar.
Tablas extensas con valores comunes para cálculo del número de luminarias
Las tablas siguientes contienen valores referenciales comúnmente usados en el cálculo de luminarias para distintos tipos de espacios, basados en normativas como la Iluminación recomendada por la Comisión Internacional de Iluminación (CIE) y la norma UNE-EN 12464-1.
| Tipo de espacio | Iluminancia recomendada (lux) | Altura de montaje luminarias (m) | Coeficiente de mantenimiento (CM) | Factor de utilización (FU) típico | Índice de habitación (IR) común |
|---|---|---|---|---|---|
| Oficina general | 300 – 500 | 2.7 – 3.0 | 0.8 – 0.9 | 0.45 – 0.60 | 0.8 – 1.2 |
| Aula escolar | 300 – 500 | 2.5 – 3.0 | 0.8 – 0.9 | 0.45 – 0.60 | 0.7 – 1.1 |
| Pasillos | 100 – 150 | 2.5 – 3.0 | 0.7 – 0.8 | 0.30 – 0.50 | 0.4 – 0.7 |
| Almacén | 150 – 300 | 3.0 – 5.0 | 0.7 – 0.85 | 0.40 – 0.65 | 0.6 – 1.0 |
| Área de producción industrial | 500 – 750 | 3.0 – 6.0 | 0.8 – 0.9 | 0.55 – 0.70 | 0.8 – 1.2 |
| Sala de reuniones | 300 – 500 | 2.7 – 3.0 | 0.8 – 0.9 | 0.45 – 0.60 | 0.8 – 1.2 |
| Baños | 150 – 200 | 2.5 – 3.0 | 0.7 – 0.8 | 0.40 – 0.55 | 0.5 – 0.8 |
| Tipo de luminaria | Flujo luminoso típico (lm) | Potencia típica (W) | Eficiencia lumínica (lm/W) | Vida útil promedio (horas) |
|---|---|---|---|---|
| Tubo fluorescente T8 (36 W) | 3350 | 36 | 90-100 | 10,000 – 15,000 |
| Lámpara LED panel 600×600 mm | 4000 | 40 | 100 | 30,000 – 50,000 |
| Lámpara incandescente | 800 | 60 | 13 | 1,000 |
| Lámpara halógena | 1200 | 50 | 24 | 2,000 |
| Lámpara fluorescente compacta | 900 | 15 | 60 | 8,000 |
| Proyector LED industrial | 20,000 | 200 | 100 | 40,000 |
Fórmulas para calcular el número de luminarias en una instalación
1. Fórmula básica para número de luminarias (N):

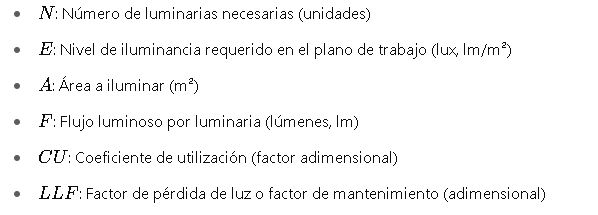

Donde:
Explicación detallada de cada variable:
- Iluminancia requerida E: Según la norma UNE-EN 12464-1, niveles típicos oscilan entre 100 y 750 lux, dependiendo del uso del espacio. Por ejemplo, una oficina requiere 300-500 lux, mientras que un almacén puede requerir sólo 150 lux.
- Área a iluminar A: Área útil del espacio en metros cuadrados (m²). Se debe medir correctamente el área, descontando mobiliario fijo que no requiere iluminación directa.
- Flujo luminoso por luminaria F: Lúmenes emitidos por cada luminaria, variable según tipo y modelo. Se obtiene de fichas técnicas del fabricante. Ejemplo: un tubo fluorescente T8 puede entregar aproximadamente 3350 lm.
- Coeficiente de utilización CU: Representa la eficiencia del sistema en distribuir la luz dentro del espacio. Depende de la reflectancia de paredes, techo, suelo y distribución lumínica. Generalmente se toma entre 0.3 y 0.7.
- Factor de pérdida de luz (LLF) o mantenimiento: Considera la disminución del flujo luminoso con el tiempo debido a suciedad, envejecimiento y otros factores. Valores típicos oscilan entre 0.7 y 0.9.
2. Cálculo del índice de la habitación (IR):
El índice de habitación es un parámetro para seleccionar el CU en tablas proporcionadas por fabricantes o normas:

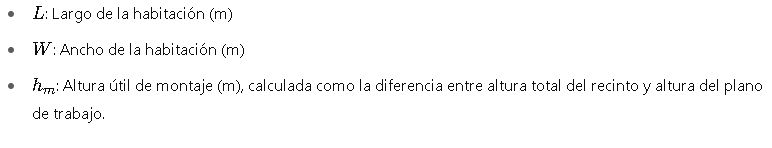

Donde:
3. Cálculo de la potencia total instalada (P):

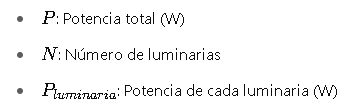

Donde:
Este valor permite estimar el consumo energético y diseñar la instalación eléctrica adecuadamente.
Ejemplos prácticos detallados

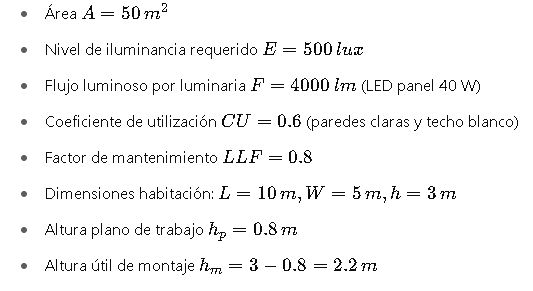

Caso 1: Iluminación de una oficina de 50 m² con lámparas LED panel
Datos:
Paso 1: Calcular índice de habitación (IR)
El IR es 1.515, típico para espacios de oficina.
Paso 2: Calcular número de luminarias necesarias
Se requieren 13 luminarias LED panel de 40 W para esta oficina.
Paso 3: Calcular potencia total instalada

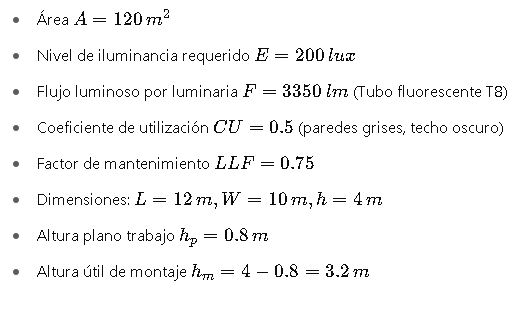

Caso 2: Iluminación de un almacén de 120 m² con lámparas fluorescentes
Datos
Paso 1: Índice habitación
Paso 2: Número de luminarias
Se requieren 20 luminarias fluorescentes T8 para este almacén.
Paso 3: Potencia total instalada
Consideraciones adicionales para cálculo de luminarias
- Distribución de luminarias: El cálculo indica la cantidad total, pero se debe realizar un diseño espacial adecuado para evitar sombras y asegurar uniformidad, siguiendo normas como la CIE 210:2019.
- Factor de deslumbramiento: Se deben seleccionar luminarias con índices de deslumbramiento apropiados para evitar incomodidad visual.
- Control de encendido: Se recomienda incorporar sensores de presencia o control de intensidad para mejorar eficiencia energética.
- Normativas aplicables: Consultar normas nacionales y locales de iluminación (p.ej. norma IEC 60598 para luminarias, norma UNE-EN 12464 para niveles de iluminancia).
Recomendaciones para el uso de la calculadora del número de luminarias
- Determinar correctamente el tipo de espacio y actividad para seleccionar el nivel de iluminancia adecuado.
- Medir el área con precisión y considerar alturas reales.
- Elegir luminarias con ficha técnica confiable para obtener flujo luminoso exacto.
- Ajustar el coeficiente de utilización con base en colores y reflectancias del ambiente.
- Actualizar el factor de mantenimiento según condiciones de limpieza y mantenimiento del lugar.
- Realizar simulaciones de iluminación (software especializado) para validar el diseño y uniformidad lumínica.
Recursos y enlaces externos de autoridad
- Comisión Internacional de Iluminación (CIE): cie.co.at
- Norma UNE-EN 12464-1: Iluminación de lugares de trabajo interiores
- IEC 60598: Luminarias
- Illuminating Engineering Society (IES): ies.org
- Manual de Iluminación de la Sociedad Española de Iluminación: sei.es
Preguntas frecuentes sobre la calculadora del número de luminarias para una instalación
¿Qué es exactamente una calculadora del número de luminarias?
Es una herramienta técnica que permite estimar cuántas luminarias son necesarias para iluminar un espacio con base en parámetros como el área del recinto, el nivel de iluminancia requerido (lux), el flujo luminoso de cada luminaria (lm), el coeficiente de utilización y el factor de mantenimiento. Se basa en fórmulas estandarizadas y es útil para diseñar sistemas de iluminación eficientes y normativos.
¿Qué normativas regulan los niveles de iluminación requeridos?
Las principales normas internacionales y europeas son:
- UNE-EN 12464-1: Iluminación de los lugares de trabajo en interiores.
- UNE-EN 12464-2: Iluminación de los lugares de trabajo en exteriores.
- CIE 117, CIE 97 y CIE 210: Recomendaciones sobre eficiencia, uniformidad y deslumbramiento.
- ISO 8995-1: Norma internacional equivalente sobre iluminación en lugares de trabajo.
¿Qué pasa si no se cumplen los niveles mínimos de iluminancia?
Un nivel de iluminancia inferior al recomendado puede provocar fatiga visual, disminución del rendimiento, mayor riesgo de accidentes y, en algunos casos, incumplimiento legal o laboral. En el caso de ambientes industriales o sanitarios, podría incluso comprometer la seguridad de los procesos.
¿Cómo obtengo el valor del flujo luminoso (lúmenes) de una luminaria?
Debe consultarse en la ficha técnica del fabricante o en catálogos. La información del flujo luminoso debe especificar si corresponde al valor inicial (lm nominal) o al valor efectivo considerando ópticas, difusores o pérdidas térmicas.
¿Qué es el coeficiente de utilización (CU) y cómo lo obtengo?
El CU es un factor que representa qué proporción del flujo luminoso de la luminaria llega efectivamente a la superficie útil. Depende del tipo de luminaria, su distribución, reflectancia del recinto y del índice de habitación (IR). Se obtiene de tablas proporcionadas por los fabricantes o normas como la CIE 97, en función del IR.
¿Qué es el factor de mantenimiento (LLF) y cómo se determina?
El LLF o factor de pérdida de luz tiene en cuenta el envejecimiento de las luminarias, la acumulación de suciedad en luminarias y superficies, y el deterioro del flujo luminoso con el tiempo. Se estima entre 0.7 y 0.9 dependiendo de la política de mantenimiento del lugar.
Ejemplos:
- Espacio limpio con mantenimiento regular: LLF = 0.9
- Espacio industrial con poca limpieza: LLF = 0.75
¿La calculadora también sirve para iluminación exterior?
Sí, pero deben usarse datos específicos para espacios exteriores, como el nivel de lux requerido según función (p.ej. estacionamiento, calle, fachada), características del entorno y normativas como UNE-EN 13201 para iluminación vial.
¿Cómo se calcula la uniformidad de la iluminación?
La uniformidad general (UG) se calcula como:
Donde:
Los valores recomendados están en la UNE-EN 12464-1 y suelen ser mayores a 0.6 en oficinas o aulas, y mayores a 0.4 en almacenes.
¿La orientación de las luminarias afecta el resultado?
Sí. Una mala orientación puede generar zonas de sombra, deslumbramientos o superposición de haces. La distribución fotométrica debe elegirse adecuadamente (difusa, directa, indirecta) según la aplicación. Un buen diseño debe considerar software de simulación como DIALux o Relux.
¿Qué ventajas tiene usar luminarias LED en el cálculo?
- Mayor flujo luminoso por vatio (eficiencia de hasta 150 lm/W)
- Larga vida útil (más de 50.000 horas)
- Menor mantenimiento (lo que mejora el factor LLF)
- Menor temperatura de operación
- Encendido instantáneo
Esto se traduce en menos luminarias necesarias, menor consumo y mayor control del sistema.
¿Qué software profesional se recomienda para complementar los cálculos?
- DIALux EVO – Software gratuito para simulaciones lumínicas con catálogos de fabricantes.
- Relux – Programa avanzado para análisis de iluminación y normativas.
- AGi32 – Herramienta profesional de pago para diseño avanzado.
- Autodesk Revit (con plugins de iluminación) – Usado en modelado BIM.
¿Puedo usar esta calculadora en instalaciones fotovoltaicas con iluminación?
Sí. La calculadora se adapta para cualquier fuente de energía. Solo es necesario conocer el flujo luminoso real de las luminarias alimentadas por energía solar y dimensionar correctamente las baterías o inversores según la potencia total calculada.
¿Cuántas luminarias necesito si quiero un nivel de iluminación mayor al recomendado?
El cálculo es lineal: si se desea el doble de lux, se duplicará el número de luminarias. Sin embargo, esto debe justificarse según la actividad. Un exceso de iluminación puede producir deslumbramiento, aumento de consumo y no aportar mejoras visuales significativas.
¿Dónde puedo acceder a las tablas de CU según el índice de habitación?
Se encuentran en:
- Catálogos técnicos de fabricantes (Philips, Osram, Thorn, Trilux, etc.)
- Manuales de la CIE y IES
- Normas ISO/CIE (como la CIE 97)
- Documentación de software como DIALux
