Calculadora de tamaño de generador kW y kVA por cargas, FP y margen de arranque

Esta guía técnica explica cálculo preciso de generadores en kW y kVA por cargas reales.

Incluye fórmulas, tablas, ejemplos y margen de arranque para dimensionamiento seguro eléctrico industrial.

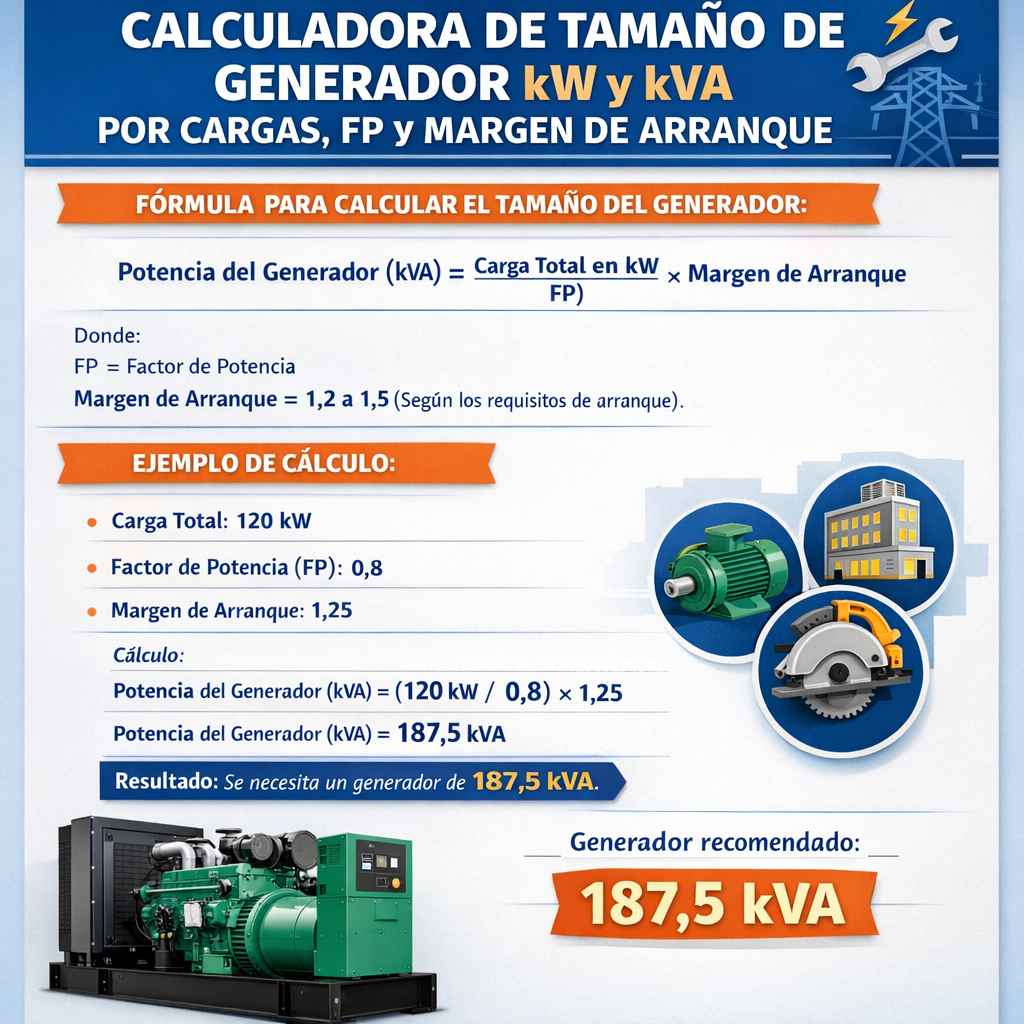

Calculadora de tamaño mínimo de generador (kW y kVA) según carga, factor de potencia y margen de arranque

Datos básicos de carga (modo básico)

Potencia activa total de carga (kW)

Factor de potencia promedio de la carga (adim.)

Margen por arranque y picos de carga (%)

Opciones avanzadas

Condiciones de operación y reservas

Factor de potencia nominal del generador (adim.)

Factor de simultaneidad de carga (adim.)

Margen de crecimiento o reserva futura (%)

Factor de capacidad por condiciones ambientales (p.u.)

Datos eléctricos para corriente estimada

Tensión de línea del sistema (V)

Número de fases 3 fases (trifásico) 1 fase (monofásico)

Puede subir una foto de una placa de datos o diagrama unifilar para sugerir valores aproximados de carga y tensión.

📷 Rellenar datos con foto IA

⚡ Más calculadoras eléctricas Reiniciar Copiar Compartir

Introduzca los datos básicos para estimar el tamaño mínimo del generador en kW y kVA.

🧠 Explicar mi resultado 🔍 Revisar mis datos

Fórmulas utilizadas (unidades coherentes en sistema SI):

• Potencia activa ajustada por simultaneidad: P_ajustada (kW) = P_carga (kW) × F_sim
• Potencia aparente de carga: S_carga (kVA) = P_ajustada (kW) / FP_carga
• Factor por arranque y picos: F_arranque = 1 + Margen_arranque (%) / 100
• Factor por crecimiento futuro: F_crecimiento = 1 + Margen_crecimiento (%) / 100
• Potencia aparente requerida antes de condiciones ambientales: S_base (kVA) = S_carga × F_arranque × F_crecimiento
• Corrección por condiciones ambientales: S_generador (kVA) = S_base (kVA) / F_condiciones
• Potencia activa nominal mínima del generador: P_generador (kW) = S_generador (kVA) × FP_generador
• Corriente nominal estimada en el lado de carga:
  • Trifásico: I (A) = S_generador (kVA) × 1000 / (√3 × V_L)
  • Monofásico: I (A) = S_generador (kVA) × 1000 / V_L

Donde:

• P_carga es la potencia activa total de las cargas simultáneas en kW.
• FP_carga es el factor de potencia promedio de la instalación.
• FP_generador es el factor de potencia nominal del generador (típico 0.8).
• F_sim es el factor de simultaneidad (entre 0 y 1).
• F_condiciones es el factor de capacidad real del generador por altitud y temperatura.
• V_L es la tensión de línea en voltios (V).

Tipo de instalación	FP carga típico	Margen por arranque típico (%)	Margen de crecimiento común (%)
Oficinas / comercial ligero	0.9	20–30	15–25
Industrial con motores pequeños y medianos	0.8–0.85	30–60	15–30
Plantas de bombeo / HVAC pesado	0.8	50–80	10–20
Centros de datos / cargas electrónicas	0.9–0.95	10–25	20–30

Preguntas frecuentes sobre el dimensionamiento del generador

¿Qué valor de margen por arranque debería usar si tengo principalmente motores eléctricos?

En instalaciones con predominio de motores, un margen de arranque entre 40 % y 60 % suele ser adecuado cuando se emplean arranques directos. Si existen motores grandes o arranques simultáneos, puede requerirse 60–80 % o un análisis específico de corrientes de arranque.

¿Por qué el tamaño del generador se expresa en kVA y no solo en kW?

El generador está limitado por la corriente (potencia aparente kVA) que puede entregar de forma segura, independientemente del factor de potencia de la carga. Por eso la placa de datos del generador se expresa en kVA, y luego se asocia un factor de potencia nominal (típicamente 0.8) para obtener la potencia activa en kW.

¿Cuándo debo aplicar un factor de corrección por condiciones ambientales?

Debe aplicarse cuando el generador operará a altitudes superiores a aproximadamente 1000 m sobre el nivel del mar, o en ambientes con temperaturas ambiente altas (por ejemplo, superiores a 30–35 °C). En estos casos los fabricantes recomiendan reducciones de capacidad (derating) y se debe usar un factor de capacidad menor que 1.

¿Qué ocurre si el factor de simultaneidad es menor que 1?

Un factor de simultaneidad menor que 1 indica que no todas las cargas funcionarán a su potencia nominal al mismo tiempo. Esto reduce la potencia activa efectiva que debe suministrar el generador, permitiendo en algunos casos seleccionar un tamaño ligeramente menor, siempre que los escenarios de operación estén bien analizados.

Fundamentos técnicos para dimensionamiento en kW y kVA

El dimensionamiento correcto de un generador requiere distinguir entre potencia activa (kW) y potencia aparente (kVA), y entender el factor de potencia (FP o PF). La capacidad del generador se especifica normalmente en kVA; por tanto, todo cálculo parte de convertir las cargas activas a cargas aparentes y sumar márgenes por arranque, armónicos y factores ambientales.

Definiciones clave

• kW (kilovatios): potencia activa, útil para trabajo real (motores, calefacción, iluminación útil).
• kVA (kilovoltio-amperio): potencia aparente, producto de tensión e intensidad, capacidad del alternador.
• FP o PF (factor de potencia): relación entre kW y kVA; PF = kW / kVA.
• Corriente de arranque (Iarr o LRA - Locked Rotor Amps): corriente máxima al arrancar un motor.
• Margen de arranque: capacidad adicional de kVA que debe proveer el generador durante picos de arranque.
• Prime rating vs Standby rating: calificaciones del generador para servicio continuo o emergencia.

Fórmulas esenciales y explicación de variables

Las fórmulas se presentan en formato HTML. Tras cada fórmula se explica cada variable y se dan valores típicos usados en cálculos prácticos.

Potencia aparente en sistemas trifásicos

S (kVA) = (√3 × V_L-L × I) / 1000 Explicación de variables:

• S (kVA): potencia aparente.
• √3: raíz de 3 (aprox. 1.732) para sistemas trifásicos balanceados.
• V_L-L: tensión línea a línea en voltios (V). Valores típicos: 400 V, 415 V, 480 V.
• I: corriente en amperios (A).

Relación entre potencia activa y aparente

P (kW) = S (kVA) × PF o, despejando S: S (kVA) = P (kW) / PF Explicación:

• P (kW): potencia activa de la carga.
• PF: factor de potencia (sin unidades). Valores típicos: iluminación LED 0.9–1.0, motores 0.8–0.95, cargas electrónicas 0.6–0.95 con corrección.

Cálculo de corriente nominal de un motor (estimada)

I_rated (A) = (P_motor (kW) × 1000) / (√3 × V_L-L × PF_motor × Eff_motor) Donde:

• P_motor (kW): potencia activa del motor.
• PF_motor: factor de potencia del motor en carga (típico 0.85–0.95).
• Eff_motor: rendimiento o eficiencia (típico 0.85–0.96 según tamaño y clase).

Cálculo de corriente de arranque y kVA de arranque

I_start = LRA_multiplier × I_rated S_start (kVA) = (√3 × V_L-L × I_start) / 1000 Donde:

• LRA_multiplier: múltiplo típico de corriente de arranque respecto a la corriente nominal (véase tabla).
• I_start: corriente de arranque estimada.
• S_start: kVA demandado en el arranque.

Valores típicos y tablas de referencia

Presentamos tablas con valores comunes que se usan como referencia práctica en cálculos de dimensionamiento.

Metodología paso a paso para una calculadora práctica

Se propone un algoritmo para implementar una calculadora de dimensionamiento que convierta cargas en kW a kVA y calcule el margen de arranque.

1. Inventario de cargas: listar cada carga con P (kW), PF, tipo (resistiva, motor, electrónica), número de fases y tensión.
2. Calcular S_i (kVA) por carga: S_i = P_i / PF_i. Para monofásico usar S = (V × I)/1000.
3. Determinar corriente nominal I_rated de motores si se requiere (ver fórmula anterior).
4. Para cada motor, estimar I_start = LRA_multiplier × I_rated y calcular S_start (kVA).
5. Definir estrategia de arranque: identificar si arranques son simultáneos o secuenciales y aplicar factores de diversidad.
6. Calcular kVA total conectado (S_total_con) como suma de S_i.
7. Calcular kVA pico de arranque: puede ser S_total_con + (S_start_max - S_run_of_that_motor) si el mayor pico domina, o añadir simultáneamente varios picos según escenario.
8. Aplicar márgenes adicionales: armónicos, factor de servicio, derating por altitud/temperatura y reserva de potencia (p. ej., 10–25% según criticidad).
9. Seleccionar generador comercial con kVA ≥ kVA_requerido_final y verificar la curva de carga del fabricante.

Consideraciones de diversidad y secuenciación

• No siempre todos los equipos arrancan simultáneamente; aplicar factores de diversidad según tipo y comportamiento real del sistema.
• Para edificios comerciales, una práctica común es considerar el mayor motor con posible arranque directo y aplicar diversidad para cargas pequeñas (iluminación, tomas), reduciendo kVA necesario neto.

Cálculo detallado: ejemplos prácticos

A continuación se desarrollan dos casos reales con todos los pasos, fórmulas y comprobaciones.

Ejemplo 1: Generador para edificio comercial pequeño

Datos del sistema:

• Alimentación: trifásica 400 V (L-L).
• Cargas listadas:
  1. Iluminación LED: 12 kW, PF = 0.95.
  2. Aire acondicionado (compresor): motor 30 kW, PF = 0.9, eficiencia 0.92, arranque directo (LRA_multiplier = 6).
  3. Bomba de agua: motor 7.5 kW, PF = 0.9, eficiencia 0.88, arranque estrella-triángulo (LRA_multiplier = 2.5).
  4. Electrónica y tomas: 6 kW, PF = 0.95.

Paso 1 — convertir kW a kVA (cargas permanentes):

• Iluminación: S_LED = 12 / 0.95 = 12.6316 kVA
• Electrónica: S_elec = 6 / 0.95 = 6.3158 kVA

Paso 2 — calcular kVA en régimen de los motores (P_motor a kVA):

• Compresor 30 kW: S_comp = 30 / 0.9 = 33.333 kVA
• Bomba 7.5 kW: S_bomba = 7.5 / 0.9 = 8.333 kVA

Paso 3 — sumar kVA de régimen: S_total_run = 12.6316 + 6.3158 + 33.333 + 8.333 = 60.6134 kVA Paso 4 — estimar corrientes y arranques (ver fórmula I_rated):

• Compresor: I_rated_comp = (30 × 1000) / (√3 × 400 × 0.9 × 0.92)

Cálculo numérico: I_rated_comp = 30000 / (1.732 × 400 × 0.9 × 0.92) I_rated_comp ≈ 30000 / (1.732 × 400 × 0.828) = 30000 / (1.732 × 331.2) ≈ 30000 / 573.7 ≈ 52.3 A I_start_comp = 6 × 52.3 ≈ 313.8 A S_start_comp = (√3 × 400 × 313.8) / 1000 ≈ (1.732 × 400 × 313.8) / 1000 ≈ (1.732 × 125520) / 1000 ≈ 217384 / 1000 ≈ 217.4 kVA Incremento de kVA por arranque del compresor = S_start_comp - S_comp = 217.4 - 33.333 = 184.07 kVA Para la bomba: I_rated_bomba = (7500) / (1.732 × 400 × 0.9 × 0.88) I_rated_bomba ≈ 7500 / (1.732 × 400 × 0.792) ≈ 7500 / (1.732 × 316.8) ≈ 7500 / 548.5 ≈ 13.67 A I_start_bomba = 2.5 × 13.67 ≈ 34.2 A S_start_bomba = (1.732 × 400 × 34.2) / 1000 ≈ 23.7 kVA Incremento bomba = 23.7 - 8.333 = 15.37 kVA Paso 5 — estrategia de arranque:

• Si asumimos que compresor y bomba pueden arrancar por separado y no simultáneamente, el pico mayor proviene del compresor. Sin embargo, ciertos eventos pueden coincidir; planificamos para el peor caso razonable.
• Decisión práctica: dimensionar para S_total_run + incremento del mayor arranque (compresor) pero aplicar un factor de probabilidad de simultaneidad. Si se usará un secuenciador o soft-start, se reducirá el S_start.

Paso 6 — cálculo del kVA requerido en pico: S_required_peak = S_total_run + incremento_mayor = 60.6134 + 184.07 = 244.6834 kVA Paso 7 — aplicar margen de reserva y derating (10% reserva + 5% altitud/temperatura si aplicara): Suponiendo 10% reserva: S_final = 244.6834 × 1.10 ≈ 269.1517 kVA Seleccionar generador comercial: escoger un grupo en la gama de 275–300 kVA, verificar curva de acepatación de carga y capacidad de arranque según el fabricante. Observaciones:

• Si se emplea un arrancador suave (soft-starter) para el compresor, LRA_multiplier puede reducirse a 1.2–2, disminuyendo radicalmente S_start y permitiendo un generador menor.
• Aplicar estrategias de secuenciación para evitar picos simultáneos.

Ejemplo 2: Planta industrial con múltiples motores y diversidad

Datos:

• Tensión: 480 V trifásica.
• Cargas:
  1. Motor A: 150 kW, PF = 0.9, Eff = 0.94, arranque directo (LRA = 6).
  2. Motor B: 75 kW, PF = 0.9, Eff = 0.92, arranque con variador (LRA ≈ 1.2).
  3. Motor C: 30 kW, PF = 0.88, Eff = 0.9, arranque DOL (LRA = 6).
  4. Cargas auxiliares (iluminación y controles): 10 kW, PF = 0.95.

Paso 1 — convertir a kVA régimen:

• S_A = 150 / 0.9 = 166.667 kVA
• S_B = 75 / 0.9 = 83.333 kVA
• S_C = 30 / 0.88 = 34.091 kVA
• S_aux = 10 / 0.95 = 10.526 kVA

S_total_run = 166.667 + 83.333 + 34.091 + 10.526 = 294.617 kVA Paso 2 — corrientes y arranques:

• Motor A: I_rated_A = (150000) / (√3 × 480 × 0.9 × 0.94) ≈ 150000 / (1.732 × 480 × 0.846) ≈ 150000 / (1.732 × 406.08) ≈ 150000 / 703.7 ≈ 213.2 A I_start_A = 6 × 213.2 ≈ 1279.2 A S_start_A = (1.732 × 480 × 1279.2) / 1000 ≈ (1.732 × 614016) / 1000 ≈ 1063.2 kVA Incremento_A = 1063.2 − 166.667 = 896.533 kVA
• Motor B (variador): I_rated_B ≈ (75000) / (1.732 × 480 × 0.9 × 0.92) ≈ cálculo similar → I_rated_B ≈ 106.6 A I_start_B = 1.2 × 106.6 ≈ 127.9 A S_start_B ≈ (1.732 × 480 × 127.9) / 1000 ≈ 106.3 kVA Incremento_B = 106.3 − 83.333 = 22.967 kVA
• Motor C: I_rated_C ≈ (30000) / (1.732 × 480 × 0.88 × 0.9) ≈ 42.5 A I_start_C = 6 × 42.5 ≈ 255 A S_start_C ≈ (1.732 × 480 × 255) / 1000 ≈ 211.9 kVA Incremento_C = 211.9 − 34.091 = 177.809 kVA

Paso 3 — considerar simultaneidad:

• Si todos los motores arrancaran simultáneamente (peor caso), suma de incrementos = 896.533 + 22.967 + 177.809 = 1,097.309 kVA
• En la práctica, la simultaneidad completa es rara; aplicar un factor de coexistencia. Si se prevé que el motor A puede arrancar solo o con máximo uno más, la demanda pico sería mucho menor.

Escenario prudente (motor A arranca solo): S_required_peak = S_total_run + Incremento_A = 294.617 + 896.533 = 1,191.15 kVA Aplicar margen 15% por reserva y condiciones: S_final = 1,191.15 × 1.15 ≈ 1,369.82 kVA Selección práctica: generador de 1400 kVA o estrategia de control de arranques/soft-starters para reducir requerimiento notablemente. Observaciones:

• Sin controles de arranque, la necesidad de kVA se dispara por el motor más grande. Incorporar arrancadores suaves, variadores o secuenciadores disminuye costes de generador.
• Verificar con el fabricante del generador la capacidad de aceptación de picos (apparent power acceptance, transient capability).

Buenas prácticas y factores normativos

Al dimensionar generadores se recomienda seguir normas y guías técnicas además de las buenas prácticas industriales:

• NFPA 110 — Normas para sistemas de energía de emergencia y reserva (aplicación para equipos de emergencia). https://www.nfpa.org/
• NFPA 70 (NEC) — Código eléctrico nacional (orienta sobre circuitos de emergencia y cargas críticas). https://www.nfpa.org/
• IEC 60034 — Máquinas eléctricas rotativas (especificaciones de motores, rendimiento y corrientes de arranque). https://www.iec.ch/
• IEC 60364 — Instalaciones eléctricas de edificios (aspectos de diseño de distribución).
• Manuales de fabricantes de motores y generadores (Cummins, Caterpillar, Siemens) para curvas de arranque y aceptación de carga. Ejemplo: https://www.cummins.com/ y https://www.cat.com/
• Guías técnicas sobre calidad de energía y armónicos: IEEE Std 519 (control de distorsión armónica en sistemas de potencia). https://www.ieee.org/

Recomendaciones técnicas

1. Priorizar la reducción de picos de arranque mediante soft-starts o arrancadores con control para disminuir la inversión en generador.
2. Implementar secuenciadores de arranque para bombas y compresores en instalaciones con múltiples motores.
3. Verificar capacidad transitoria del alternador y tiempo de aceptación de carga (kVA acceptance) en la curva del fabricante.
4. Considerar las condiciones de sitio: altitud, temperatura y ventilación afectan la potencia disponible; solicitar tablas de derating productor por fabricante.
5. Incluir margen para armónicos si hay cargas no lineales significativas; podría requerirse sobre-dimensionamiento o filtros.
6. Diseñar protecciones y relés selectivos para evitar caídas de tensión indeseadas ante arranques.

Implementación de una calculadora técnica

Elementos que debe incluir la calculadora online o herramienta Excel para ser práctica y normativa:

• Formulario de entrada de cargas: nombre, P(kW), PF, fase, tensión, tipo (motor/resistiva/electrónica), eficiencia, LRA_multiplier.
• Cálculo automático de S_i = P_i / PF_i y sumatorio de S_total_run.
• Subrutina para cálculo de I_rated y S_start por motor usando las fórmulas anteriores.
• Opciones de estrategia de arranque: simultáneo, secuencial, con soft-start; aplicar factores de coexistencia configurables.
• Ajustes de derating por altitud y temperatura, y opción para añadir % de reserva.
• Salida con recomendaciones: kVA requerido, sugerencia de rango comercial, verificación de PF global y necesidad de corrección de PF.
• Generación de reporte técnico con pasos de cálculo, tablas y justificación normativa.

Verificación y puesta en obra

Tras obtener kVA requerido, verificar:

• Selección de alternador y motor de arranque del generador que soporten la inercia y la aceptación de carga.
• Capacidad del tanque de combustible y autonomía si aplica para cargas críticas.
• Sistemas de control automáticos que permitan secuenciar arranques y gestionar transferencia de cargas durante conmutación (ATS — Automatic Transfer Switch).
• Balance de cargas entre fases y corrección si PF global es bajo.

Referencias y enlaces de autoridad

Fuentes oficiales y documentos técnicos para profundizar:

• NFPA 110: Standard for Emergency and Standby Power Systems — https://www.nfpa.org/codes-and-standards/all-codes-and-standards/list-of-codes-and-standards/detail?code=110
• IEC 60034 — Rotating electrical machines — https://www.iec.ch/
• IEEE Std 519 — Recommended Practices and Requirements for Harmonic Control — https://standards.ieee.org
• Cummins Power Generation: Technical Guides and Manuals — https://www.cummins.com
• Caterpillar Electric Power: Generators — https://www.cat.com
• Energy.gov — U.S. Department of Energy guidance on backup generators and microgrids — https://www.energy.gov

Resumen de criterios prácticos de decisión

• Si el mayor motor tiene LRA muy alto y no es posible evitar el arranque directo, dimensionar el generador para admitir el pico o implantar arrancadores suaves.
• Para cargas predominantemente resistivas o electrónica con PF corregido, multiplicar kW/ PF permitirá seleccionar un generador cercano al total calculado con un 10–15% de reserva.
• En plantas con múltiples motores grandes, diseñar secuenciación y controles antes que sobredimensionar el generador; el ahorro de combustible y coste inicial suele justificar el control.
• Consultar siempre la hoja de datos del fabricante del alternador para verificar transient acceptance y recomendaciones de uso en arranques repetidos.

Checklist previo a la compra

1. Confirmar kVA requerido final y seleccionar modelo comercial con curva de arranque y sobrecarga adecuada.
2. Solicitar soporte técnico del fabricante para validación de picos y pruebas de aceptación de carga.
3. Diseñar estrategia de arranque (soft-start, secuenciador) y protección contra sobrecorriente en arranque.
4. Planificar mantenimiento preventivo y prueba en sitio con cargas reales antes de la puesta en servicio.

Este artículo proporciona el marco técnico y práctico para desarrollar o usar una calculadora de tamaño de generador en kW y kVA que tenga en cuenta FP y márgenes de arranque. Los ejemplos numéricos muestran el impacto crítico del arranque de motores y la importancia de estrategias de control y selección correcta del equipo.
