Calculadora de radio mínimo de curvatura de cables por tipo y diámetro exterior

Esta guía técnica define criterios y fórmulas para calcular radios mínimos de curvatura en cableado.

Incluye tablas, ejemplos prácticos, fórmulas HTML y referencias normativas internacionales aplicables para cables eléctricos específicos.

Definición y alcance del radio mínimo de curvatura

El radio mínimo de curvatura (R_min) es la mínima curvatura permitida sin comprometer integridad mecánica, eléctrica o funcional del cable. Se aplica a cables eléctricos, de control, de instrumentación, armados, de fibra óptica y flexibles en condiciones de instalación dinámica o estática.

Importancia técnica

• Evitar daños al aislamiento y al conductor por tensiones excesivas.
• Prevenir atenuación y pérdida de prestaciones en fibra óptica.
• Garantizar seguridad operativa y cumplimiento normativo.

Variables, símbolos y unidades

En todos los cálculos siguientes se utilizan las variables principales estándar:

• R_min: radio mínimo de curvatura (mm o m).
• D_ext: diámetro exterior nominal del cable (mm).
• k: factor adimensional que depende del tipo de cable y de la condición (instalación fija, móvil, dinámico, estático, armado, fibra).
• R_min_m: radio mínimo en metros (R_min_m = R_min / 1000).

Fórmulas básicas y explicación de variables

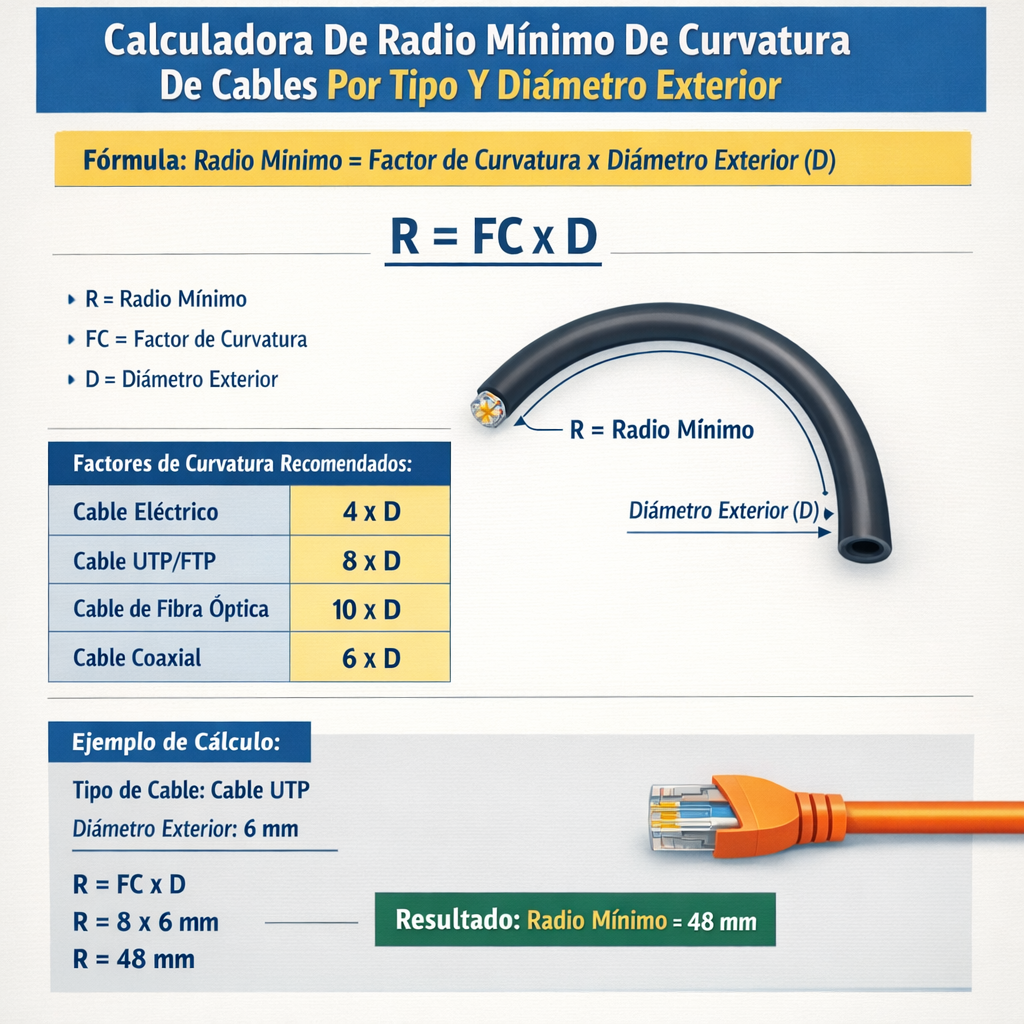

Fórmula general para cálculo rápido del radio mínimo:

Donde:

• R_min (mm) = radio mínimo de curvatura.
• k = factor típico según tipo de cable (ver tablas y justificación técnica).
• D_ext (mm) = diámetro exterior del cable.

Conversión a metros (si se requiere):

Ejemplo de interpretación de variables

R_min = 6 × 25 = 150 mm → R_min_m = 0.150 m.

Factores k típicos por tipo de cable

Los factores k dependen del diseño del cable, de la presencia de armadura, material de la funda y del criterio de instalación (dinámico/estático). A continuación se listan valores de referencia utilizados en ingeniería eléctrica para diseño y verificación.

Tablas prácticas: radio mínimo por diámetro exterior y tipo

Tabla extensiva de ejemplos comunes: cálculo directo para distintos diámetros y factores k habituales. Valores en milímetros.

Consideraciones mecánicas y térmicas

Además del factor geométrico, la curvatura influye en:

• Distribución de tensiones en aislamiento: radios pequeños incrementan tensiones de tracción interna.
• Posible aplastamiento de elementos internos (armadura, hilos de soporte, fillers).
• Elevación de temperatura local por acumulación de esfuerzos, especialmente en cables de potencia con alta corriente.
• Fatiga por flexión en instalaciones móviles o con vibraciones.

Recomendaciones de instalación

1. Durante la instalación, realizar curvaturas progresivas evitando giros bruscos.
2. Verificar hojas técnicas del fabricante para radios específicos y tiempos de curvado.
3. Si se utilizan racores o entradas a equipos, comprobar el radio efectivo en punto de entrada.
4. En bandejas apiladas o agrupadas, mantener radios mayores para permitir disipación térmica.

Casos prácticos resueltos

Se presentan dos ejemplos completos con datos reales, desarrollo matemático y verificación práctica.

Ejemplo 1 — Cable de potencia multipolar en instalación fija

Datos: cable multicore 3+1 (alimentación + tierra), aislamiento XLPE, diámetro exterior medido D_ext = 25 mm. Instalación: bandeja de cableado, estático permanente.

Elección del factor k: para cable multi‑núcleo en instalación fija se usa k = 6 (valor de referencia en la industria).

Cálculo:

Verificación práctica:

• Confirmar que los codos de bandeja y racores permiten un radio de 150 mm mínimo.
• Revisar la ficha técnica del fabricante: si el fabricante indica un mínimo superior (por ejemplo 8×D), aplicar ese valor en el proyecto.
• Si la instalación requiere pasar por una curva en tubo con radio < 150 mm, utilizar racores intermedios o segmentos de cable adicionales para evitar torsión.

Resultado: Para D_ext = 25 mm y k = 6, radio mínimo requerido = 150 mm. Diseñar soportes y bandejas acorde.

Ejemplo 2 — Cable de fibra óptica en instalación aérea dentro de conducto

Datos: cable de fibra óptica monomodo no reforzado con D_ext = 10 mm. Condición: instalación y servicio permanente en conducto; se requiere control de pérdidas por curvado.

Elección de factores: durante la maniobra de instalación utilizar k_inst = 10 (recomendado por fabricantes para instalación dinámica), para servicio estático usar k_serv = 20 (criterio conservador).

Cálculo instalación:

Cálculo servicio:

Verificación:

• Si el conducto presenta curvas con radio interno inferior a 100 mm durante tirada, se debe aumentar uso de microductos, equipos de tiro o seleccionar fibra tipo ITU‑T G.657 (bend‑insensitive).
• Si la instalación permanece con curvas cercanas al límite de servicio (200 mm), evaluar la afectación de atenuación por curvado; realizar pruebas de OTDR post‑instalación.

Resultado: respetar R_min_inst = 100 mm durante la instalación y asegurar R_min_serv = 200 mm en el tendido final.

Procedimiento de verificación en obra

1. Medir el diámetro exterior real del cable con calibrador en varios puntos; usar el mayor valor para cálculo conservador.
2. Seleccionar factor k conforme al tipo de cable, condición y especificación del fabricante.
3. Calcular R_min = k × D_ext y expresar en mm y m.
4. Comparar con radios internos de bandejas, conductos, racores y zunchos; corregir diseño si es necesario.
5. Registrar en acta de obra y en documentación del proyecto las comprobaciones y valores adoptados.

Fuentes normativas, guías y referencias técnicas

Las recomendaciones presentadas se basan en prácticas de la industria y en normas técnicas; siempre verificar la normativa aplicable y las hojas técnicas del fabricante:

• IEC (International Electrotechnical Commission) — sitio oficial: https://www.iec.ch/. Consultar series IEC para cables y conductores, p. ej. IEC 60228 (conductores).
• ITU‑T G.657 — especificaciones para fibra óptica resistente al curvado: https://www.itu.int/rec/T-REC-G.657.
• NFPA / NEC (National Electrical Code) — requisitos de instalación en Norteamérica: https://www.nfpa.org/. Ver artículos relacionados con manejo mecánico de cables.
• BS 7671 (IET Wiring Regulations) — reglamentación británica de instalaciones: https://www.theiet.org/.
• Documentación de fabricantes (Prysmian, Nexans, NKT, etc.) — hojas técnicas con radios mínimos específicos para cada diseño de cable. Ejemplo: Prysmian technical guides en su sitio web.
• ISO/IEC 11801 — normas de cableado genérico para TI y centros de datos (para cables de comunicaciones).

Casos especiales y factores correctivos

En determinados escenarios se aplican factores de corrección o excepciones:

• Cables con cubierta muy rígida (compound duro): aumentar k en proyecto (ej. +20% respecto al valor tabulado).
• Instalaciones sometidas a vibraciones o flexión repetida: preferir factores de seguridad mayores y cables con diseño flexible.
• Pasos por racores o prensaestopas: considerar radio efectivo en punto de entrada, que suele ser más restrictivo.
• Cables enterrados sin protección rígida: curvar con radios amplios al tender para evitar daños por asentamiento del terreno.

Recomendaciones prácticas para ingeniería

1. Incluir en especificaciones de proyecto el radio mínimo calculado y exigir certificación de conformidad por el instalador.
2. Utilizar plantillas o marcadores en obra para comprobar radios de curvado en tiempo real.
3. Priorizar cables con ficha técnica que indique radios de instalación y servicio; evitar suposiciones genéricas.
4. En proyectos críticos (fibra óptica, instrumentación de alta precisión), realizar pruebas post‑instalación (OTDR, pruebas de continuidad, medición de resistencia de aislamiento).

Resumen de criterios de selección

• Siempre partir del diámetro exterior medido y aplicar el mayor factor k requerido por el tipo de cable o la normativa.
• Si existe discrepancia entre norma y fabricante, prevalece la especificación más conservadora (mayor radio).
• Documentar en proyecto y en actas de obra cualquier desviación y la justificación técnica.

Recursos adicionales y enlaces útiles

• IEC — Catálogo y normas: https://www.iec.ch/
• ITU‑T G.657 — Bend‑insensitive single‑mode optical fibre: https://www.itu.int/rec/T-REC-G.657
• NORMALIZACIÓN (NFPA/NEC): https://www.nfpa.org/
• IET / BS 7671: https://www.theiet.org/
• Manufacturers’ technical libraries (ej. Prysmian, Nexans) — consultar hojas técnicas específicas por referencia del cable seleccionado.

Preguntas frecuentes técnicas

Qué hacer si el radio disponible es menor que el calculado

• Evaluar alternativas: seleccionar cable más flexible con menor k, usar segmentos de cable preformados o rediseñar trazado.
• Consultar al fabricante; en ocasiones existen versiones reforzadas o con alma de acero que permiten radios menores con procedimientos especiales.
• Realizar pruebas en campo que certifiquen comportamiento sin degradación (ensayos eléctricos, mecánicos y ópticos).

Cómo afecta el agrupamiento de cables al radio

El agrupamiento no modifica directamente el radio geométrico mínimo, pero incrementa la rigidez global del conjunto y puede requerir radios mayores para maniobrar múltiples cables sin dañarlos. En proyectos de alta densidad, aumentar k o usar soportes intermedios.

Apéndice: fórmulas auxiliares y comprobaciones

Para transformaciones y comprobaciones rápidas:

• R_min (mm) = k × D_ext (mm)
• R_min (m) = (k × D_ext) / 1000
• Si se conoce el radio en metros y se busca el diámetro máximo permitido: D_ext_max = R_min_m × 1000 / k

Por tanto, no poder introducir cables con diámetro exterior mayor de ≈33 mm sin modificar el trazado o usar accesorios apropiados.

Notas finales para la práctica profesional

• Los valores presentados son de referencia técnica y deben complementarse con normas locales y fichas técnicas del fabricante.
• Documente siempre la elección del factor k y las mediciones de D_ext en la documentación del proyecto.
• En instalaciones críticas, lleve a cabo ensayos post‑instalación y mantenga registros de verificación para auditoría y mantenimiento.
