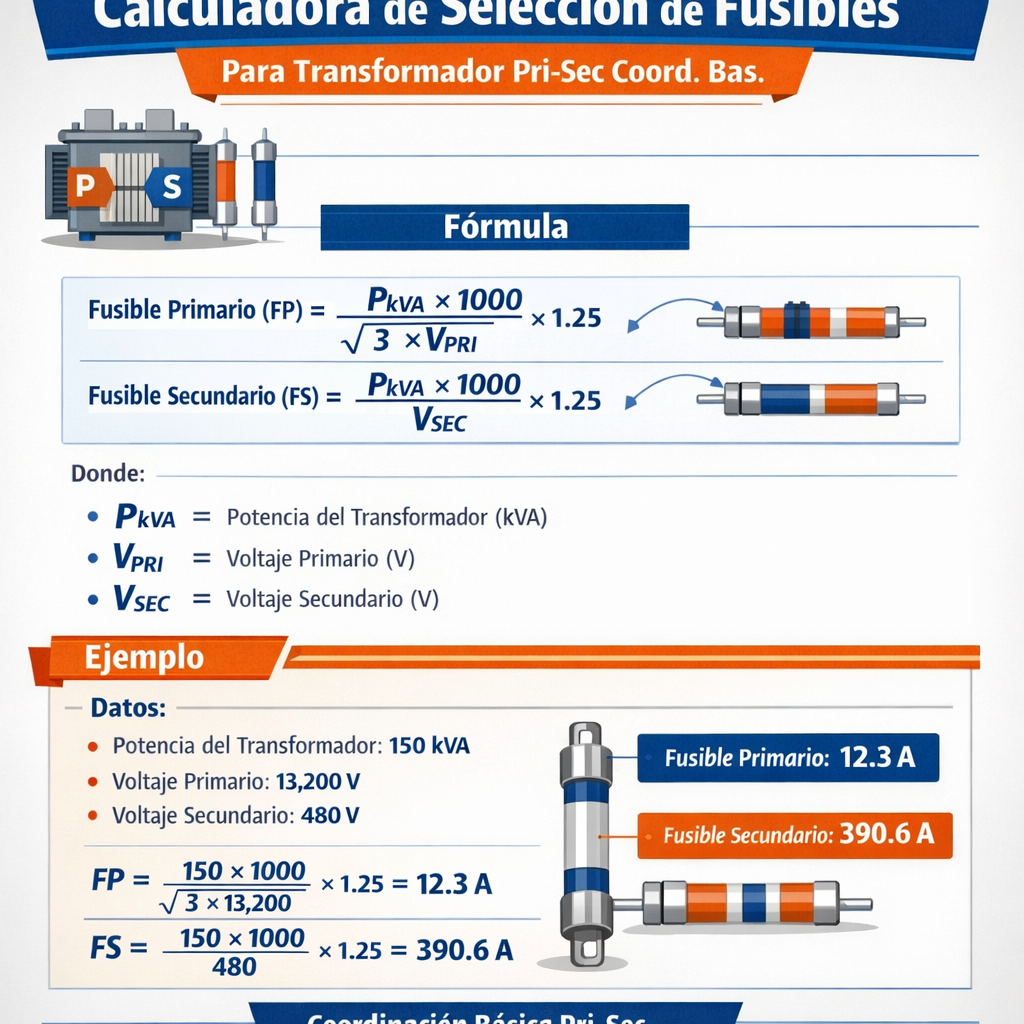

Calculadora para selección de fusibles en transformadores que asegura protección térmica y de cortocircuito eléctrico.
Herramienta técnica orientada a coordinación primaria-secundaria y cumplimiento normativo aplicable en instalaciones industriales y comerciales.
Transformer primary and secondary fuse selection calculator (basic coordination)
Principios fundamentales para la selección de fusibles en transformadores
La selección correcta de fusibles para transformadores combina cálculos eléctricos, interpretación de curvas temporales y requisitos normativos. La coordinación primaria-secundaria (PRI SEC COORD BAS) busca garantizar que el fusible más próximo al defecto actúe preferentemente, evitando desconexiones innecesarias y limitando las energías térmicas (I2t) que dañan el equipo.
Este documento desarrolla los pasos técnicos para calcular corrientes nominales, elegir multiplicadores para inrush y sobrecorriente continuas, verificar capacidad de ruptura y coordinar tiempos entre fusibles primarios y secundarios.
Dimensionamiento básico: cálculo de corrientes del transformador
Corriente nominal en transformadores trifásicos y monofásicos
Las corrientes nominales de un transformador se calculan a partir de su potencia aparente y tensiones. Use las fórmulas siguientes para obtener las corrientes en amperios.
Trifásico:
Monofásico:
Variables:
- S_kVA = potencia aparente del transformador en kVA (valor típico: 25, 50, 250, 1000 kVA).
- V_LL = tensión de línea a línea en voltios en sistemas trifásicos (valores típicos: 400 V, 480 V, 13.8 kV).
- V = tensión en transformador monofásico en voltios.
- √3 = raíz cuadrada de 3 ≈ 1.732.
Ejemplo práctico rápido: para un transformador 250 kVA 13.8 kV/480 V trifásico:
- I_LV = (250 * 1000) / (1.732 * 480) ≈ 301 A.
- I_HV = (250 * 1000) / (1.732 * 13800) ≈ 10.46 A.
Impedancia y corriente de cortocircuito temprana del transformador
El %Z del transformador define la corriente de cortocircuito disponible en bornas:
I_sc_secondary ≈ I_tr_secondary * (100 / %Z)
Variables y valores típicos:
- %Z = impedancia nominal del transformador expresada en porcentaje (valores típicos: 2.5% a 8% según kVA y construcción; ver tabla más abajo).
- I_tr_secondary = corriente nominal en el secundario (A).
| kVA | %Z típico | Uso habitual |
|---|---|---|
| 15 - 75 | 3.0 - 5.5 | Secundarias comerciales pequeñas |
| 100 - 300 | 4.0 - 6.0 | Distribución de media escala |
| 500 - 1000 | 4.5 - 7.0 | Centros de carga industrial |
| 1500+ | 5.0 - 8.0 | Gran potencia y subestaciones |
Criterios de selección de fusible: características clave
Requisitos mínimos
- Fusible continuo ≥ I_tr * F_continuo, donde F_continuo es el factor para asegurar no disparos por carga continua.
- Capacidad de ruptura del fusible ≥ corriente de cortocircuito disponible en el punto de instalación.
- Coordinación térmica y energética (I2t) entre fusibles primarios y secundarios.
- Satisfacer requisitos normativos (IEC, IEEE, NFPA/NEC) y recomendaciones del fabricante del transformador.
Factores típicos y clasificaciones de fusibles
Las clases de fusible y su tiempo-respuesta afectan la selección. A continuación se muestran multiplicadores típicos orientativos (valores de uso común; confirmar con fabricante y normativa local):
| Clase/Tipo | Descripción | Multiplicador típico para soporte de carga continua | Comportamiento frente a inrush |
|---|---|---|---|
| Fusible rápido (gG, fast-acting) | Protección general rápida | 1.10 – 1.25 | Baja tolerancia a inrush |
| Fusible retardado / time-delay | Soporta picos de inrush | 1.25 – 2.5 | Mejor para transformador con alto magnetismo |
| Fusible limitador de corriente | Reducción de let-through energy | 1.00 – 1.5 | Altamente efectivo en cortocircuito |
| Clase RK1 / J / T | Estándares americanos para LV | 1.15 – 1.4 | Depende del diseño |
Método paso a paso para una calculadora de selección
- Determinar S_kVA y tensiones primario/ sec. Calcular I_tr primario y secundario usando las fórmulas anteriores.
- Obtener %Z del transformador (ficha del fabricante) y calcular la corriente de cortocircuito disponible en bornas: I_sc = I_tr * (100 / %Z).
- Elegir el tipo de fusible (limitador, retardado, rápido) según la naturaleza de la carga y la energía de inrush. Aplicar un factor F_continuo para seleccionar la corriente nominal del fusible: I_fuse_min = I_tr * F_continuo.
- Seleccionar la talla comercial del fusible (siguiente valor normalizado mayor) y confirmar la capacidad de ruptura (AIC) frente a la I_sc calculada.
- Verificar coordinación primaria-secundaria mediante comparación de curvas temporales (TCC) y cálculos de I2t. Asegurar que, para fallas en el secundario cercanas a carga, el fusible secundario actúe antes que el primario (si esa es la estrategia requerida).
- Registrar factores de seguridad, derivar ajustes y documentar la selección con fabricantes y normas aplicables.
Fórmulas de verificación
Corriente nominal del transformador (trifásico):
Corriente de cortocircuito teórica en bornas secundarias:
Valor mínimo del fusible por continuidad:
Donde:
- I_tr: corriente nominal del transformador (A).
- S_kVA: potencia en kVA.
- V_LL: tensión línea a línea (V).
- Z_percent: impedancia del transformador en %.
- F_continuo: factor de servicio (típico 1.10 a 1.25 dependiendo del tipo de fusible y norma).
Ejemplo 1 — Transformador trifásico 250 kVA, 13.8 kV / 480 V
Datos del problema
- Potencia: S = 250 kVA
- Tensiones: HV = 13.8 kV; LV = 480 V (trifásico)
- %Z nominal (según fabricante): 5.75%
- Se requiere protección primaria y secundaria con coordinación básica.
1) Cálculo de corrientes nominales
2) Corriente de cortocircuito en bornas
I_sc_LV ≈ I_LV * (100 / %Z) = 301 * (100 / 5.75) ≈ 301 * 17.391 ≈ 5236 A
3) Selección de fusible secundario (LV)
Decisión de diseño: utilizar fusible retardado en LV para soportar picos de inrush de carga y protección de sobrecarga del transformador. Aplicamos F_continuo = 1.25 (valor típico).
Seleccionamos el siguiente tamaño comercial estándar: 400 A (clase RK1 o similar, retardo según fabricante).
4) Selección de fusible primario (HV)
Objetivo: el fusible primario debe respaldar el secundario y proteger el transformador en caso de fallas internas, sin operar por inrush normal. Aplicamos F_continuo_Prim = 1.25.
Seleccionamos un fusible comercial HV de 15 A de tipo limitador diseñado para sistemas 13.8 kV.
5) Verificación de capacidad de interrupción
Comparar AIC del fusible seleccionado con I_sc calculada:
- Fusible LV 400 A debe tener AIC ≥ 5236 A (normalmente las fusibles Clase RK1 y limitadoras tienen AIC >> 10 kA; confirmar ficha técnica).
- Fusible HV 15 A debe ser apto para 13.8 kV y capacidad de interrupción acorde con la corriente primaria de cortocircuito (según fabricante, los fusibles HV son limitadores y están dimensionados para corrientes elevadas).
6) Coordinación primaria-secundaria (verificación conceptual)
Para una falla cerca de la carga, la corriente vista por el fusible LV será ~5236 A, que excede ampliamente la capacidad de disparo del fusible de 400 A, provocando operación rápida del fusible LV. Para que el primario no actúe primero, se revisan las curvas TCC de ambos fusibles: se requiere que, a un valor de corriente equivalente al del fallo, el tiempo de operación del fusible LV sea menor que el tiempo de operación del fusible HV. En la práctica, se pide al fabricante la curva TCC y el I2t).
Resultado del ejemplo 1
- Fusible secundario (LV): 400 A, clase retardada (para evitar disparos por inrush).
- Fusible primario (HV): 15 A, fusible limitador para 13.8 kV.
- Confirmar curvas TCC y AIC con fabricantes antes de puesta en servicio.
Ejemplo 2 — Transformador monofásico 50 kVA, 480 V / 240 V (banco residencial/industrial)
Datos del problema
- S = 50 kVA, monofásico.
- Primario Vp = 480 V; secundario Vs = 240 V.
- %Z = 4.5% (valor típico para este tamaño).
- Protecciones requeridas en secundario para cargas críticas; coordinación simple primaria-secundaria.
1) Cálculo de corrientes
2) Corriente de cortocircuito en bornas secundarias
I_sc_secondary ≈ I_secondary * (100 / %Z) = 208.33 * (100 / 4.5) ≈ 208.33 * 22.222 ≈ 4629 A
3) Selección de fusibles
Para el secundario, si se desea protección contra sobrecarga y comportamiento frente a inrush moderado, aplicamos F_continuo = 1.15 (aprovechando que cargas no presentan picos extremos).
I_fuse_min_sec = 208.33 * 1.15 ≈ 239.6 A → seleccionar fusible estándar 250 A (retardado si hay inrush).
I_fuse_min_pri = 104.17 * 1.15 ≈ 119.8 A → seleccionar fusible estándar 125 A de tipo limitador o con capacidad adecuada para 480 V.
4) Verificación rápida de coordinación
La corriente de cortocircuito secundaria calculada (≈4629 A) hará actuar el fusible secundario 250 A rápidamente. El fusible primario 125 A debe mostrar en su curva un tiempo de operación mayor que el fusible secundario a la misma corriente de falla reflejada en primaria. Se solicita curva TCC de ambos fusibles a los fabricantes.
Resultado del ejemplo 2
- Fusible secundario (240 V): 250 A (retardado recomendado).
- Fusible primario (480 V): 125 A (limitador o con capacidad equivalente).
- Validación final mediante curvas TCC y I2t del fabricante.
Consideraciones prácticas y verificación con curvas temporales
La verificación definitiva de coordinación requiere la comparación directa de las curvas tiempo-corriente (TCC) del fusible primario frente al secundario. Para cada punto de corriente de interés (por ejemplo 10×In, 50×In, la corriente de defecto), se compara el tiempo de operación de cada fusible. El criterio de selectividad básica es que el fusible más próximo al defecto debe operar en un tiempo menor que cualquier fusible remoto que tenga respaldo.
- Solicite a los fabricantes las curvas TCC en formato gráfico y tablas I2t.
- Use software de coordinación o herramientas de cálculo TCC para evaluar múltiples escenarios (cargas, fallas a distintas distancias, posibles fallas internas al transformador).
- Considere el efecto de la temperatura ambiente y agrupamientos de conductores en la elección final del fusible.
Normativa aplicable y recursos técnicos
Referencias básicas que deben consultarse para cumplimiento normativo y criterios técnicos:
- IEC 60282-1 Fuses — Particularly for low voltage applications: estándar internacional sobre fusibles. (https://www.iso.org/ or https://www.iec.ch/)
- NFPA 70: National Electrical Code (NEC) — Artículo 450 sobre transformadores. (https://www.nfpa.org/)
- IEEE Std C57.x — Normas y guías relativas a transformadores de potencia y distribución. (https://standards.ieee.org/)
- Guías de fabricantes de fusibles y transformadores: Eaton (Bussmann), Mersen, Littelfuse: consultar hojas técnicas y curvas TCC. Ejemplos: https://www.eaton.com/us/en-us/products/electrical-circuit-protection.html
- Manuales de coordinación de protección y selectividad: herramientas software de fabricantes para verificación TCC.
Conclusiones técnicas y recomendaciones de diseño
Recomendaciones operativas
- Siempre obtener %Z y curvas de inrush del fabricante del transformador antes de seleccionar fusibles definitivos.
- Priorizar fusibles limitadores cuando la reducción de let-through energy (I2t) sea crítica para la protección del transformador y equipos conectados.
- Documentar la coordinación primaria-secundaria con curvas TCC y mantener registros disponibles para mantenimiento y auditoría.
- Validar la capacidad de corte (AIC) del fusible frente a la corriente de cortocircuito disponible en planta.
- Considerar factores ambientales (temperatura) y arranque de cargas especiales como motores grandes o rectificadores que influyen en la selección de retardo o clase de fusible.
Implementación de una calculadora automatizada
Para desarrollar una calculadora de selección (PRI SEC COORD BAS), incluya:
- Entrada: S_kVA, V_primario, V_secundario, %Z, tipo de carga (motor, lineal), nivel de servicio deseado (prioridad carga/transformador).
- Algoritmo: cálculo de I_tr, I_sc, propuesta de I_fuse_min mediante factores predefinidos por clase de fusible y sugerencia del tamaño comercial más cercano.
- Salida: tamaño de fusible recomendado, verificación AIC mínima, alertas sobre necesidad de curvas TCC y recomendaciones de fabricante.
- Integración: enlaces a datasheets de fusibles y tablas de tamaños estándar para selección final.
Bibliografía y enlaces de autoridad
- IEC 60282-1 — Fuses — General requirements (https://www.iec.ch/)
- NFPA 70 (NEC), Artículo 450 — Transformers and transformer vaults (https://www.nfpa.org/)
- IEEE Standards Association — C57 series for power transformers (https://standards.ieee.org/)
- Eaton Bussmann — Fuse Selection Guides and time-current curves (https://www.eaton.com/)
- Mersen — Technical Papers and Fuse Selection Tools (https://www.mersen.com/)
Notas finales: este artículo presenta un marco técnico y ejemplos de cálculo para la selección de fusibles en transformadores con coordinación primaria-secundaria básica. Las cifras indicadas son orientativas; la validación final debe siempre realizarse con las curvas y fichas técnicas de los fabricantes y ajustarse a las normas locales aplicables.
