Calculadora de corriente o amperios trifásicos

La corriente trifásica alimenta cargas industriales de forma eficiente; calcular amperios es clave para dimensionar protecciones.

Convierte potencia a corriente trifásica con fórmulas, tablas, ejemplos prácticos y una calculadora especializada en este artículo.

Calculadora de Amperios Trifásicos

Tabla de valores comunes de corriente trifásica

La siguiente tabla muestra una guía rápida para valores típicos de corriente en sistemas trifásicos. Las corrientes han sido calculadas asumiendo un factor de potencia de 0.8, un voltaje de línea de 400 V.

Tabla 1: Corriente trifásica estimada (400V, FP = 0.8)

Potencia (kW)Potencia (kVA)Corriente estimada (A)
1 kW1.25 kVA1.80 A
2 kW2.50 kVA3.61 A
5 kW6.25 kVA9.02 A
7.5 kW9.37 kVA13.53 A
10 kW12.5 kVA18.04 A
15 kW18.75 kVA27.06 A
20 kW25.0 kVA36.08 A
25 kW31.25 kVA45.10 A
30 kW37.50 kVA54.12 A
40 kW50.0 kVA72.16 A
50 kW62.5 kVA90.20 A
75 kW93.75 kVA135.3 A
100 kW125.0 kVA180.4 A
150 kW187.5 kVA270.6 A
200 kW250.0 kVA360.8 A

Esta tabla es útil para:

  • Selección rápida de protecciones térmicas.
  • Dimensionamiento preliminar de conductores.
  • Estimaciones en cuadros de carga o hojas de cálculo.

Fórmulas de corriente trifásica y explicación de variables

La corriente en un sistema trifásico puede calcularse según la potencia y la tensión. Existen distintas variantes de la fórmula, dependiendo si la potencia está en kW, kVA, o si se quiere calcular con o sin el factor de potencia.

1. Fórmula con potencia activa (kW)

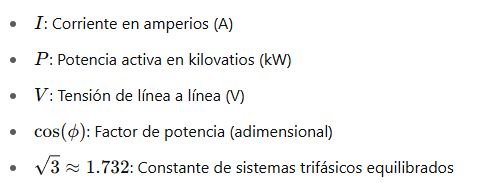

Donde:

2. Fórmula con potencia aparente (kVA)

Donde:

3. Fórmula con potencia aparente en voltamperios (VA)

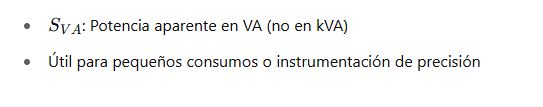

Donde:

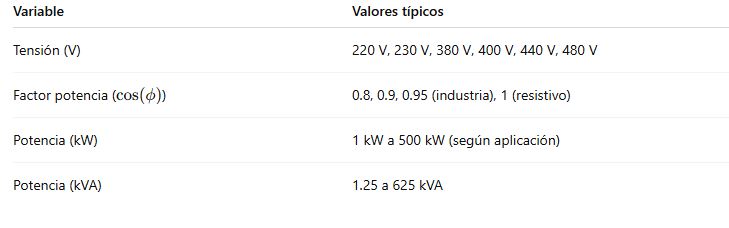

Valores comunes de variables


Casos prácticos reales de uso

Caso 1: Cálculo de corriente para motor trifásico de 30 kW

Datos del problema:

  • Potencia: 30 kW
  • Tensión: 400 V
  • Factor de potencia: 0.85

Fórmula:

Sustituyendo:

Interpretación:
Este motor requiere un cableado y protección adecuados para aproximadamente 51 A. Debería considerarse un disyuntor de unos 63 A con arranque suave o protección diferencial.


Caso 2: Dimensionamiento de una línea para una carga de 75 kVA

Datos del problema:

  • Potencia aparente: 75 kVA
  • Tensión de línea: 480 V
  • Factor de potencia: No requerido (trabajamos con kVA)

Fórmula:

Sustituyendo:

Resultado:
Se debe dimensionar la línea para al menos 90 A, considerando caídas de tensión, secciones de conductor según IEC 60364 o NEC.

Tabla extendida de corriente trifásica para otras tensiones

Para facilitar el uso práctico de una calculadora de corriente trifásica, a continuación se presentan tablas adicionales con valores comunes de corriente para diferentes tensiones de línea y factores de potencia. Estos datos son esenciales para ingenieros eléctricos al dimensionar instalaciones.

Tabla 2: Corriente trifásica (Tensión = 230 V, FP = 0.9)

Potencia (kW)Corriente (A)
12.79
25.58
513.95
7.520.93
1027.91
1541.87
2055.83
2569.79
3083.75
50139.59
75209.39
100279.19

Tabla 3: Corriente trifásica (Tensión = 480 V, FP = 0.85)

Potencia (kW)Corriente (A)
57.11
1014.22
1521.33
2028.45
2535.56
3042.67
4056.89
5071.11
75106.67
100142.23
150213.34
200284.45

Cálculo con potencias expresadas en VA

En aplicaciones de precisión, especialmente en sistemas de pequeña escala o electrónica de potencia, la potencia puede expresarse en VA (voltamperios). La fórmula a utilizar es la siguiente:

Ejemplo:

Datos:

  • Potencia: 12,000 VA
  • Voltaje: 400 V

Este valor es útil en tableros eléctricos donde se conectan múltiples cargas pequeñas y se necesita alta precisión.


Recomendaciones normativas y prácticas profesionales

Al utilizar una calculadora de corriente trifásica, es fundamental considerar más allá del valor teórico de corriente. Las siguientes recomendaciones ayudan a realizar un cálculo correcto y cumplir con la normativa vigente.

1. Normativas aplicables

  • IEC 60364: Instalaciones eléctricas de baja tensión (internacional).
  • NFPA 70 / NEC (National Electrical Code): Aplicable en EE.UU.
  • UNE-HD 60364 (España) o REBT (Reglamento Electrotécnico para Baja Tensión).
  • IEEE Std 141: Prácticas recomendadas para diseño eléctrico de sistemas industriales.

2. Consideraciones técnicas adicionales

  • Caída de tensión: En recorridos largos, el tamaño del conductor debe aumentarse para limitar la caída a valores aceptables (3% típico para instalaciones interiores).
  • Temperatura ambiente: Afecta la capacidad de conducción de los conductores (ver tablas de corrección).
  • Forma de instalación: Tuberías, bandejas, enterrado… impactan la capacidad de corriente admisible.
  • Factor de simultaneidad: No todas las cargas operan al mismo tiempo. Usar un coeficiente realista mejora la eficiencia económica.
  • Sobrecargas transitorias: Motores y arranques deben contemplarse con márgenes de seguridad o sistemas de arranque suave.

Aplicación en sistemas reales

La aplicación de una calculadora de corriente trifásica no se limita a cálculos en oficinas de ingeniería. A continuación, se describen brevemente ámbitos donde son imprescindibles.

1. Centros de transformación

  • Para establecer la corriente secundaria de transformadores de 13.2/0.4 kV.
  • Determinar interruptores de baja tensión adecuados en celdas BT.

2. Diseño de tableros de distribución

  • Para definir las corrientes nominales de breakers trifásicos.
  • Selección de embarrados y dispositivos de protección.

3. Proyectos industriales

  • En líneas de producción, HVAC, compresores industriales, etc.
  • Permite conocer el consumo real por línea y optimizar la instalación.

Buenas prácticas al interpretar resultados

  1. Redondeo adecuado: No usar valores límite, redondear hacia arriba para mayor seguridad.
  2. Verificar factores reales: El FP puede variar con el tipo de carga (motores = 0.8 típico, iluminación LED = 0.95 o más).
  3. Comparar con catálogos: Siempre verificar los valores de corriente contra fichas técnicas de fabricantes de equipos.
