Conversor de voltaje a corriente (A) en sistemas DC, AC monofásicos y trifásicos con factor de potencia
Fundamentos eléctricos y alcance del conversor
El objetivo es convertir potencia y voltaje en corriente eléctrica para sistemas DC, monofásicos y trifásicos, incorporando factor de potencia (fp). Este documento detalla fórmulas normalizadas, procedimientos de cálculo, tablas con valores comunes y ejemplos resueltos, útiles para ingenieros eléctricos, técnicos de mantenimiento y diseñadores de sistemas de potencia.
Conceptos clave
- Voltaje (V): diferencia de potencial, expresada en voltios (V).
- Corriente (I): flujo de carga, expresada en amperios (A).
- Potencia activa (P): trabajo real, en vatios (W) o kilovatios (kW).
- Potencia aparente (S): producto V × I, en voltamperios (VA) o kVA.
- Factor de potencia (pf o cosφ): relación P/S, adimensional, entre 0 y 1.
- Trifásico: tensiones indicadas habitualmente como línea a línea (VLL).

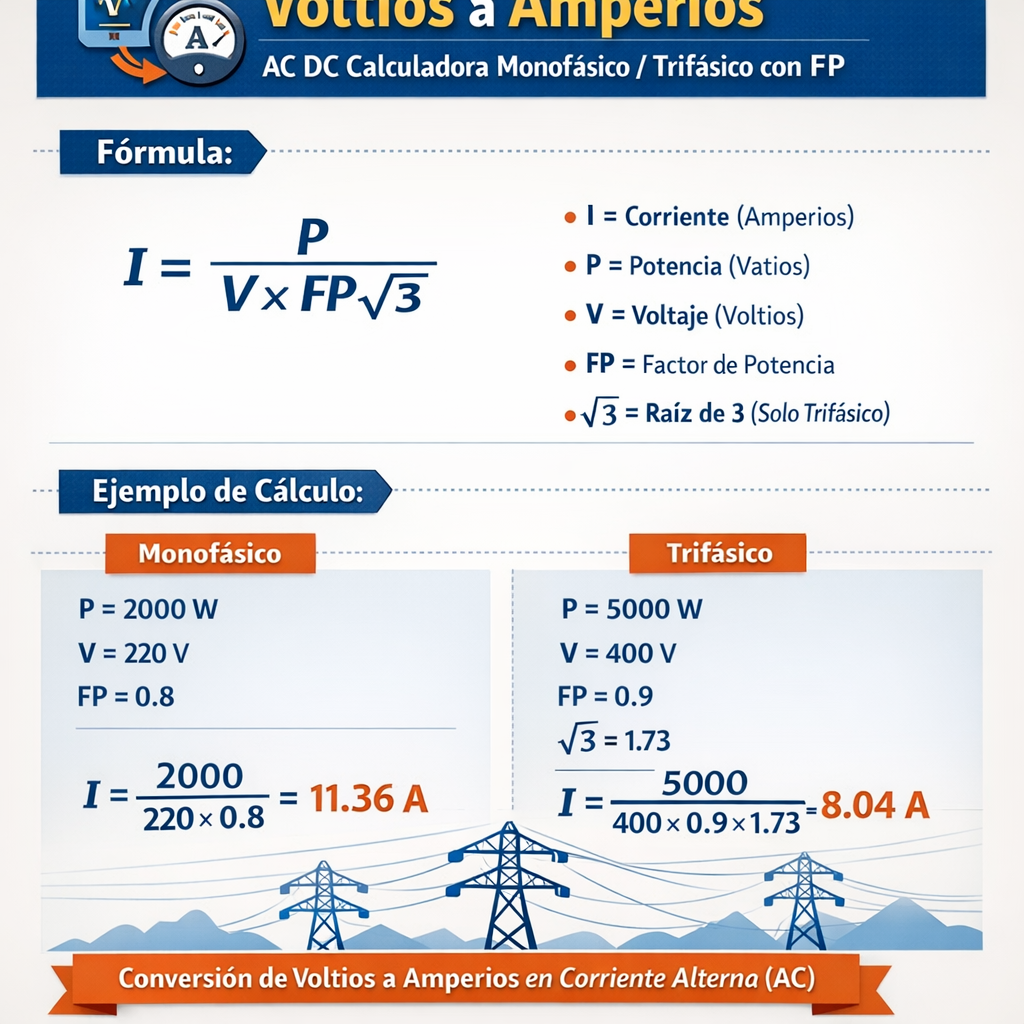

Fórmulas básicas para conversión
A continuación se presentan las ecuaciones básicas en forma textual y su explicación. Las fórmulas están escritas usando caracteres estándar HTML para evitar notaciones externas.
Corriente en corriente continua (DC)
Para un sistema DC, la corriente se obtiene dividiendo la potencia por el voltaje:
Variables:
- I: corriente en amperios (A).
- P: potencia activa en vatios (W) o kilovatios (kW) (convertir kW a W multiplicando por 1000).
- V: voltaje en voltios (V).
Valor típico: P = 500 W, V = 48 V → I = 500 / 48 ≈ 10,42 A.
Corriente en monofásico AC
En corriente alterna monofásica con factor de potencia pf:
Variables:
- P: potencia activa en W.
- V: tensión entre fases o fase y neutro según sistema, en V.
- pf: factor de potencia (0 < pf ≤ 1).
Ejemplo típico: P = 2300 W, V = 230 V, pf = 0,95 → I = 2300 / (230 × 0,95) ≈ 10,52 A.
Corriente en trifásico AC
Para sistemas trifásicos balanceados (tensión línea a línea VLL):
También puede escribirse como I = P / (1.732 × V × pf) donde √3 ≈ 1.732.
Variables:
- P: potencia total activa del sistema en W (no kW).
- VLL: tensión línea a línea en V.
- pf: factor de potencia.
Ejemplo: P = 50 000 W, V = 400 V, pf = 0,85 → I = 50000 / (1.732 × 400 × 0.85) ≈ 84,9 A.
Relación entre potencia aparente, activa y reactiva
Definiciones y fórmulas relevantes:
- S = V × I (potencia aparente en VA).
- P = S × pf (potencia activa en W).
- Q = √(S^2 − P^2) (potencia reactiva en var).
Variables explicadas:
- S: pot. aparente (VA o kVA).
- P: pot. activa (W o kW).
- Q: pot. reactiva (var o kvar).
Precisión, unidades y consideraciones prácticas
Al realizar cálculos se deben observar:
- Unidades consistentes: convertir kW a W multiplicando por 1000.
- Significancia: mantener 2-3 cifras significativas según la precisión del equipo.
- Factor de seguridad: considerar sobrecorrientes y tolerancias del equipo.
- Condiciones reales: armónicos, desequilibrios y temperatura afectan lecturas.
Tablas con valores comunes: DC
| Potencia (W) | Voltaje (V) | Corriente (A) = P / V |
|---|---|---|
| 10 | 12 | 0,83 |
| 50 | 12 | 4,17 |
| 100 | 12 | 8,33 |
| 100 | 24 | 4,17 |
| 500 | 24 | 20,83 |
| 500 | 48 | 10,42 |
| 1000 | 48 | 20,83 |
| 1500 | 48 | 31,25 |
| 2000 | 48 | 41,67 |
| 5000 | 400 | 12,50 |
Tablas con valores comunes: Monofásico AC (con pf)
| Potencia (W) | Voltaje (V) | pf | Corriente (A) = P / (V × pf) |
|---|---|---|---|
| 500 | 120 | 1,00 | 4,17 |
| 500 | 120 | 0,95 | 4,39 |
| 1000 | 120 | 0,90 | 9,26 |
| 1000 | 230 | 1,00 | 4,35 |
| 2000 | 230 | 0,95 | 9,13 |
| 2300 | 230 | 0,95 | 10,52 |
| 5000 | 230 | 0,90 | 24,12 |
| 10000 | 230 | 0,85 | 51,06 |
| 15000 | 230 | 0,80 | 81,52 |
| 20000 | 240 | 0,85 | 98,04 |
Tablas con valores comunes: Trifásico AC (con pf)
| Potencia (kW) | Voltaje L-L (V) | pf | Corriente (A) = P × 1000 / (√3 × V × pf) |
|---|---|---|---|
| 5 | 400 | 1,00 | 7,22 |
| 5 | 400 | 0,95 | 7,60 |
| 10 | 400 | 0,95 | 15,19 |
| 20 | 400 | 0,90 | 32,11 |
| 30 | 400 | 0,85 | 50,94 |
| 50 | 400 | 0,85 | 84,90 |
| 75 | 400 | 0,90 | 120,42 |
| 100 | 400 | 0,95 | 152,26 |
| 200 | 480 | 0,90 | 268,37 |
| 500 | 480 | 0,90 | 670,92 |
Método de cálculo paso a paso
Para garantizar resultados correctos siga este procedimiento general:
- Identificar tipo de sistema: DC, AC monofásico o AC trifásico.
- Expresar P en watts (W). Si se tiene kW, multiplicar por 1000.
- Identificar V: en DC es tensión nominal; en AC monofásico usar tensión fase-neutro o fase-fase según caso; en trifásico usar VLL.
- Determinar factor de potencia (pf). Si no está disponible, usar valor estimado (0,85–1,0 según carga).
- Aplicar la fórmula correspondiente y redondear según tolerancia del sistema.
- Verificar la corriente calculada contra capacidades de cables y protecciones (fusibles, interruptores automáticos).
Ejemplos reales con desarrollo completo
Ejemplo 1: Sistema DC — Motor de tracción en vehículo eléctrico
Datos: Motor con potencia nominal P = 3 200 W a 48 V DC. Calcular la corriente nominal.
Paso 1: Conversión de unidades: P ya en W.
Resultado: I ≈ 66,67 A.
Validaciones y recomendaciones:
- Seleccionar cable con capacidad superior a 66,67 A, considerando temperatura y agrupamiento. Por ejemplo, elegir conductor para 80–100 A según normativa local.
- Considerar pico de arranque del motor (puede ser varias veces la nominal); utilizar protecciones y contactores adecuados.
- Verificar caída de tensión máxima permitida en el fabricante del motor.
Ejemplo 2: Monofásico — Calentador eléctrico doméstico
Datos: Calentador con potencia P = 2 300 W, conectado a V = 230 V, factor de potencia pf = 0,95.
Resultado: I ≈ 10,52 A.
Consideraciones:
- Proteger circuito con un interruptor automático de 16 A para dejar margen y cumplir normativa.
- Comprobar capacidad del cableado (por ejemplo conductor de sección 1,5–2,5 mm² según longitud y normativas locales).
Ejemplo 3: Trifásico — Motor industrial
Datos: Motor P = 50 kW (activa), tensión 400 V línea a línea, factor de potencia pf = 0,85. Calcular corriente por fase en régimen permanente.
Paso 1: Convertir P a W: 50 kW = 50 000 W.
Cálculo numérico: √3 ≈ 1.732
Resultado: I ≈ 84,9 A.
Verificaciones:
- Comprobar que el interruptor automático y cableado soportan 84,9 A más márgenes de arranque.
- Evaluar corriente de arranque (puede superar 5–7× la nominal) y dimensionar arrancador o variador de frecuencia.
- Si existe desequilibrio de fases, calcular corrientes fase a fase y considerar compensación de reactivos.
Corrección por factor de potencia y necesidad de compensación
Cuando pf es significativamente menor a 1, la corriente aumenta para entregar la misma potencia activa. Por tanto:
Recomendaciones:
- Medir pf con analizadores de redes según IEC 61000-4-30 (métodos de medición) y normas locales.
- Instalar bancos de condensadores o sistemas de corrección automática si pf < 0,9 para reducir pérdidas y multas eléctricas.
- Dimensionar condensadores por kvar necesarios a partir de Q = P × (tan φ1 − tan φ2) o usando fórmulas estándar de corrección.
Instrumentación y verificación en campo
Instrumentos comunes para verificar cálculos:
- Multímetro True RMS (para mediciones de corriente y voltaje en presencia de armónicos).
- Alicates amperimétricos (clamp meters) con función True RMS.
- Analizadores de redes trifásicas para medir P, S, Q, pf y armónicos.
- Registradores o power loggers para evaluar consumos y variaciones temporales.
Buenas prácticas:
- Tomar múltiples mediciones en condiciones de carga representativas.
- Usar mediciones True RMS cuando existan cargas no sinusoidales.
- Comparar mediciones con cálculos teóricos para validar supuestos de pf y equilibrio.
Normativas y referencias técnicas
Documentación y estándares relevantes:
- IEC 60038 — Voltajes normalizados de sistemas eléctricos de potencia. Disponible en IEC Webstore: https://www.iec.ch
- IEC 60364 — Instalaciones eléctricas de edificios (seguridad eléctrica): https://www.iec.ch
- NFPA 70 (National Electrical Code) — Requisitos y protección de circuitos (EE. UU.): https://www.nfpa.org/NEC
- IEEE Std 141 (Red Book) — Diseño y prácticas en sistemas de potencia y distribución: https://standards.ieee.org
- IEC 61000-4-30 — Métodos de medición de parámetros de calidad de la energía eléctrica: https://www.iec.ch
- NEMA y EPRI — Buenas prácticas y guías para motores y sistemas industriales: https://www.nema.org y https://www.epri.com
Estas referencias aportan criterios normativos para dimensionamiento, medición y seguridad. Consulte siempre las normas locales vigentes y los manuales de los fabricantes.
Errores comunes y cómo evitarlos
- Olvidar convertir kW a W: provoque errores por factor 1000.
- Usar tensión incorrecta (fase-neutro vs. línea-línea) en sistemas trifásicos.
- Ignorar el factor de potencia y asumir pf = 1 para cargas inductivas.
- No contemplar arranques y picos transitorios en motores y compresores.
- Dimensionar protecciones sin considerar temperatura ambiente y agrupamiento de conductores.
Implementación de una calculadora práctica
Requisitos funcionales para una calculadora confiable:
- Entrada de P (W o kW), V (V), tipo de sistema (DC, monofásico, trifásico), y pf.
- Conversión automática de unidades y validación de entradas.
- Resultados: I (A), S (kVA), Q (kvar) y recomendaciones de seccionamiento y protección.
- Opcional: incluir corrección de pf y cálculo de capacidad de condensadores necesarios.
Validación contra tablas normativas y pruebas con cargas reales para asegurar robustez.
Resumen y recomendaciones operativas
Para convertir voltios a amperios en AC/DC, aplicar fórmulas específicas y mantener unidades correctas. Siempre comprobar pf, condiciones de arranque y capacidad de protección y conductores. Use instrumentos True RMS y normativa aplicable para confirmar cálculos en campo.
Si desea, puedo proporcionar una hoja de cálculo preformateada con las fórmulas implementadas y las tablas mostradas, o ayudar a validar casos concretos con datos de su instalación.
