Calculadora de conductores para motor: ampacidad y condiciones de instalación

Calculadora de conductores basada en ampacidad, caída de tensión y condiciones ambientales del sitio especificadas.

Incluye tablas, fórmulas, ejemplos resueltos y referencias normativas para diseño seguro de instalaciones eléctricas industriales.

Motor feeder conductor sizing calculator (ampacity and installation conditions)

Motor rated power (kW)

Line voltage (V)

System type Three-phase Single-phase

Power factor (cos φ)

Efficiency (%)

Conductor material Copper Aluminium

Insulation temperature rating (°C) 60 75 90

Advanced options

Ambient temperature (°C)

Design factor for motor feeders (–)

Grouping correction factor (–) 9 conductors."> 1.00 (1–3 current-carrying conductors) 0.80 (4–6 current-carrying conductors) 0.70 (7–9 current-carrying conductors) 0.65 (>9 current-carrying conductors) Custom factor

Custom grouping factor (–)

Upload a motor nameplate or wiring diagram image to suggest typical values for power, voltage or current.

📷 Fill data from image AI

⚡ More electrical calculators Reset Copy Share

Enter motor and installation data to calculate minimum conductor cross-section and ampacity.

🧠 Explain my result 🔍 Review my data

Calculation method and formulas

This calculator estimates the minimum conductor cross-section for a motor feeder based on full-load current, design factor, and thermal/grouping correction factors. It assumes standard ampacity tables at 30 °C ambient with up to three current-carrying conductors in a raceway or cable.

• Motor full-load current (three-phase): I_FL = P_out / (√3 × V_LL × η × cos φ)
• Motor full-load current (single-phase): I_FL = P_out / (V_LN × η × cos φ)
• Where: P_out in watts (W), V_LL line-to-line voltage in volts (V), V_LN line-to-neutral voltage in volts (V), η efficiency (per unit), cos φ power factor (per unit), I_FL in amperes (A).
• Design current for conductor selection: I_design = I_FL × F_design
• Corrected ampacity requirement referred to base table at 30 °C and 3 loaded conductors: I_required_base = I_design / (K_temp × K_group)
• Where: F_design is the design factor for motor feeders (typically 1.15–1.25), K_temp is the temperature correction factor, K_group is the grouping (cable bundling) correction factor.
• The minimum conductor cross-section is the smallest standard size whose base ampacity at 30 °C and 3 current-carrying conductors is greater than or equal to I_required_base.

Typical base ampacities at 30 °C ambient, three current-carrying conductors in conduit

Cross-section (mm²)	Copper ampacity (A)	Aluminium ampacity (A)
1.5	18	14
2.5	24	19
4	32	25
6	41	32
10	57	44
16	76	57
25	101	76
35	125	95
50	152	115
70	192	145
95	232	175
120	269	205
150	309	240
185	355	280
240	415	330

Technical frequently asked questions

Does this calculator replace mandatory code ampacity tables (NEC, IEC, etc.)?

No. The ampacity values used here are simplified and should be treated as indicative. Final conductor sizing must be verified against the applicable installation standard (for example NEC Article 430 or IEC 60364) and manufacturer data.

Why is a design factor higher than 1 used for motor feeder conductors?

Motor feeder conductors are often to be sized at 115–125 % of the motor full-load current to account for continuous duty, starting current, and code requirements. The design factor explicitly applies this margin to the thermal ampacity calculation.

How are ambient temperature and grouping effects considered?

The calculator uses typical thermal correction factors versus ambient temperature for 60 °C, 75 °C and 90 °C insulation classes, and standard grouping derating factors for several current-carrying conductors in the same raceway. The ampacity is divided by both correction factors to refer it back to a base 30 °C, three-conductor ampacity table.

Does the result include voltage drop constraints?

No. The selected cross-section is based on thermal ampacity only. For long feeder runs, a larger cross-section may be to limit voltage drop to typical design targets (for example 3–5 %). Voltage drop should be checked separately using the actual circuit length and conductor impedance.

Fundamentos eléctricos y criterios de selección

La selección de conductores se basa en tres criterios principales: ampacidad requerida, caída de tensión admissible y seguridad frente a sobrecorrientes. Cada criterio interactúa con las condiciones de instalación (temperatura ambiente, agrupamiento, método de protección y tipo de aislamiento), por lo que una "calculadora de conductores" debe incorporar factores de corrección y tablas normalizadas.

Definiciones técnicas clave

• Ampacidad (I_perm): corriente máxima que puede transportar un conductor sin superar la temperatura límite del aislamiento.
• Caída de tensión (ΔV): pérdida de tensión a lo largo del conductor por efecto resistivo y reactivo.
• Resistencia (R) y reactancia (X): parámetros por unidad de longitud que determinan la caída de tensión y las pérdidas.
• Factor de corrección por temperatura (k_t) y por agrupamiento (k_g): multiplicadores aplicables a la ampacidad de tabla.
• Selección de protección: la protección contra sobrecorriente debe coordinarse con la ampacidad y el modo de falla.

Formulación básica y explicaciones de variables

Las fórmulas que siguen son estándar en dimensionamiento de conductores. Todas usan notación literal y valores típicos para diseño inicial.

Cálculo de corriente para cargas en régimen permanente

Para potencia activa P (W) en sistema trifásico:

Variables:

• P = potencia activa en vatios (W). Ejemplo típico: 50 000 W (50 kW).
• V = tensión entre fases en voltios (V). Ejemplo típico: 400 V.
• √3 = 1.732 (factor para sistemas trifásicos).
• PF = factor de potencia (adimensional). Ejemplo típico: 0.9 para motores industriales.

Cálculo de caída de tensión en conductor trifásico

Fórmula de caída de tensión (línea a línea) para sistema trifásico balanceado:

Variables:

• I = corriente por conductor (A).
• R = resistencia del conductor por metro (Ω/m). Se obtiene de tabla R_20°C/S.
• X = reactancia del conductor por metro (Ω/m). Valor típico según configuración.
• cosφ = factor de potencia (PF).
• sinφ = √(1 − cos²φ).
• L = longitud unidireccional del conductor (m).

Cálculo de resistencia por sección

Resistencia aproximada a 20 °C:

R = R_1mm² / S

Variables:

• R_1mm² = resistencia por kilómetro para 1 mm² (Ω/km). Ejemplo para cobre: 18.10 Ω/km.
• S = sección transversal del conductor en mm².

Ajuste de ampacidad por factores

La corriente admisible final se obtiene multiplicando la ampacidad de tabla por los factores de corrección:

I_adm = I_tab * k_t * k_g * k_so * ...

Donde:

• I_tab = ampacidad según tabla para condición estándar (por ejemplo, 30 °C, conductor aislado, instalación tipo).
• k_t = factor por temperatura ambiente (≤ 1).
• k_g = factor por agrupamiento de conductores (≤ 1).
• k_so = factor por condición de suelo o conductividad térmica si está enterrado.

Tablas de valores comunes: ampacidades y parámetros R/X

Las siguientes tablas presentan valores típicos de referencia. Use estos valores como punto de partida y compruebe los valores exactos en normas locales.

Nota: Las ampacidades dependen fuertemente del método de instalación. Estas cifras representan valores orientativos para conductores aislados en bandeja o tubería con temperatura de referencia de tabla. Consulte tablas oficiales de la normativa aplicable para proyectos definitivos.

Factores de corrección y método de aplicación

Los factores que afectan la ampacidad incluyen temperatura ambiente, número de conductores agrupados, aislamiento, entorno (aire/agua/suelo) y altitud. La aplicabilidad y valores concretos aparecen en normas como IEC/UNE, NEC y guías regionales.

Factor por temperatura ambiente (k_t)

Ejemplos típicos (aislamiento PVC, tabla tomada a 30 °C):

• Ambiente 25 °C: k_t ≈ 1.08
• Ambiente 30 °C: k_t = 1.00
• Ambiente 35 °C: k_t ≈ 0.96
• Ambiente 40 °C: k_t ≈ 0.91
• Ambiente 50 °C: k_t ≈ 0.82

Factor por agrupamiento (k_g)

Cuando varios conductores se instalan juntos en un conducto o bandeja, la disipación térmica disminuye. Valores típicos:

• 1–3 circuitos: k_g ≈ 1.0
• 4–6 circuitos: k_g ≈ 0.8–0.9
• 7–10 circuitos: k_g ≈ 0.7–0.8
• más de 10 circuitos: evaluar según norma (puede bajar a 0.5 o menos)

Factor por altitud

Elevaciones sobre 1000 m reducen la disipación; algunas normas aplican k_alt ≈ 0.9 a 2000 m y coeficientes más bajos a mayor altitud.

Protección y coordinación con la ampacidad

La elección del dispositivo de protección (fusibles, interruptores automáticos) debe garantizar la protección contra sobrecorriente sin desconectar cargas nominales. Reglas prácticas:

1. La corriente nominal del dispositivo de protección no debe ser mayor que la ampacidad calculada del conductor después de aplicar factores de corrección.
2. Para cargas continuas (más del 3/4 del tiempo), las normas exigen que I_protect ≤ 0.8 * I_adm (o se seleccione conductor mayor según normativa local).
3. Para motores y cargas con alto corriente de arranque, se aplican criterios de tolerancia temporal o protección específica (relay térmico, protección por curva).

Ejemplos prácticos desarrollados

Se presentan dos casos reales completos: un alimentador trifásico para un motor y un alimentador monofásico de alumbrado con larga distancia, incluyendo selección de sección, comprobación de ampacidad y cálculo de caída de tensión.

Ejemplo 1: Alimentador trifásico para motor de 50 kW, 400 V, PF 0.9

Datos:

• P = 50 kW (50 000 W)
• V = 400 V (trifásico)
• PF = 0.9 (cosφ)
• Longitud (ida) L = 100 m
• Condiciones: conductor cobre, instalación en tubo, temperatura ambiente 35 °C, agrupamiento mínimo.

1) Calcular corriente demandada:

Realizando la operación:

• Denominador = 400 * 1.732 * 0.9 ≈ 623.52
• I ≈ 50 000 / 623.52 ≈ 80.16 A

2) Selección preliminar por ampacidad:

• Buscamos una sección cuyo I_tab × k_t ≥ I.
• Temperatura ambiente 35 °C → k_t ≈ 0.96 (ver factores).
• Ancho de seguridad: si carga continua, aplicar factor 0.8 según normativa local.

Cálculo de reserva para continua:

• I necesaria por conductor = I / 0.8 = 80.16 / 0.8 = 100.2 A

Aplicando k_t:

• I_{tab_req} = I necesaria / k_t = 100.2 / 0.96 ≈ 104.375 A

De la tabla, secciones candidatas:

• 25 mm²: I_tab ≈ 89 A (insuficiente)
• 35 mm²: I_tab ≈ 115 A (adecuado)

Selección final inicial: 35 mm² cobre (I_tab 115 A).

3) Comprobación de caída de tensión:

• R para 35 mm² = 0.524 Ω/km = 0.000524 Ω/m
• X típica = 0.06 Ω/km = 0.00006 Ω/m
• Longitud ida L = 100 m → R_total = 0.000524 * 100 = 0.0524 Ω
• X_total = 0.00006 * 100 = 0.0060 Ω
• sinφ = √(1 − 0.9²) = √(1 − 0.81) = √0.19 ≈ 0.43589
• R*cosφ = 0.0524 * 0.9 = 0.04716 Ω
• X*sinφ = 0.0060 * 0.43589 = 0.002615 Ω
• Suma = 0.04716 + 0.002615 = 0.049775 Ω
• ΔV = √3 * I * suma = 1.732 * 80.16 * 0.049775 ≈ 6.92 V
• Porcentaje de caída respecto a 400 V = (6.92 / 400) * 100 ≈ 1.73 %

Conclusión ejemplo 1:

• Conductor 35 mm² cobre cumple ampacidad y límite de caída (1.73 % < 3 % límite típico para alimentadores de motor).
• Seleccionar interruptor automático con corriente nominal ≤ 115 A y ajuste de disparo acorde a la corriente de arranque del motor.

Ejemplo 2: Alimentador monofásico para iluminación 5 kW, 230 V, longitud 250 m, aluminio

Datos:

• P = 5 000 W
• V = 230 V (monofásico)
• PF ≈ 1 (iluminación resistiva)
• L = 250 m
• Condiciones: conductor de aluminio, enterrado en suelo con resistividad media.

1) Calcular corriente:

2) Selección preliminar por ampacidad:

• Ver tabla: aluminio 25 mm² → ampacidad ≈ 61 A; 16 mm² → 45 A.
• Se podría pensar en 16 mm² como suficiente desde ampacidad, pero la larga distancia obliga a verificar ΔV.

3) Cálculo de caída de tensión (monofásico):

Fórmula monofásica:

Parámetros para 25 mm² Al:

• R = 1.16 Ω/km = 0.00116 Ω/m
• X ≈ 0.065 Ω/km = 0.000065 Ω/m
• cosφ ≈ 1, sinφ ≈ 0
• R_total = 0.00116 * 250 = 0.29 Ω
• X_total = 0.000065 * 250 = 0.01625 Ω
• Suma ≈ 0.29 (reactiva despreciable)
• ΔV = 2 * 21.74 * 0.29 ≈ 12.61 V
• Porcentaje respecto a 230 V = (12.61 / 230) * 100 ≈ 5.48 %

Observación: la caída de tensión es demasiado alta para iluminación (usualmente < 3 % para luminarias críticas o < 5 % en rama completa). Por tanto se requiere aumentar sección.

Prueba con 50 mm² Al:

• R ≈ 0.62 Ω/km = 0.00062 Ω/m
• R_total = 0.00062 * 250 = 0.155 Ω
• ΔV = 2 * 21.74 * 0.155 ≈ 6.74 V → % = 2.93 %

Conclusión ejemplo 2:

• Para mantener ΔV ≤ 3 % en 250 m, seleccionar 50 mm² de aluminio. Aunque 16–25 mm² cumplen ampacidad, no cumplen caída de tensión.
• Verificar protección y conexión equipotencial, y considerar la transición a cobre si economía lo permite.

Aspectos normativos y referencias internacionales

Las decisiones de diseño deben apoyarse en normas y reglamentos locales e internacionales. Algunas referencias de autoridad:

• IEC 60364 — Instalación eléctrica de edificios (directrices generales). https://www.iec.ch
• IEC 60287 — Cálculo de la corriente admisible y pérdidas en cables eléctricos. https://www.iec.ch
• NFPA 70 (NEC) — National Electrical Code (capítulo de conductores y tabulación de ampacidades). https://www.nfpa.org
• IEEE Std 835 — Guía para selección de conductores y cálculo de temperatura en conductores (consultar IEEE Xplore).
• CENELEC EN 50525 / UNE — Recomendaciones y normas regionales para cables.

Consulte las tablas locales de ampacidad y las notas de aplicación sobre correcciones (temperatura, agrupamiento, altitud). En proyectos industriales se recomienda también verificar los requisitos de coordinación con protecciones del fabricante del equipo (motores, variadores, transformadores).

Implementación práctica de una calculadora de conductores

Una calculadora eficaz debe implementar las siguientes funciones, permitiendo alternar normas y parámetros:

1. Entrada de datos: P, V, PF, tipo de carga, número de fases, longitud, método de instalación, ambiente (°C), altitud, tipo de conductor (Cu/Al), tipo de aislamiento.
2. Cálculo automático de corriente I y requerimiento de ampacidad considerando cargas continuas (factor 0.8 si aplica).
3. Aplicación de factores k_t, k_g, k_alt y selección de secciones candidatas según tablas normativas.
4. Cálculo de caída de tensión usando R y X por sección; opciones para cálculo monofásico y trifásico.
5. Simulación de agrupamiento y ajuste de ampacidad en tiempo real.
6. Salida: sección recomendada, ΔV en V y %, intensidad admisible final, corriente nominal del dispositivo de protección recomendado, y referencias a la norma aplicada.

Consideraciones de software y validación

• Incluir librerías de tablas verificadas por norma (posibilidad de seleccionar IEC/NEC/EN/UNE).
• Permitir la edición manual de parámetros R y X para cables especiales o instalaciones no estándar.
• Validación cruzada con pruebas de cálculo manual y casos de referencia antes de uso en proyectos críticos.
• Registro de supuestos y rangos de temperatura para trazabilidad del cálculo en expedientes de proyecto.

Buenas prácticas de diseño y recomendaciones

• Priorizar la comprobación de caída de tensión en instalaciones largas incluso cuando la ampacidad sea suficiente.
• Considerar el uso de cobre para distancias críticas o cuando la conversión a mayor sección sea menos eficiente.
• Documentar todos los factores de corrección aplicados y la norma de referencia usada.
• Coordinar con protección contra cortocircuito para garantizar selectividad y protección de conductores.
• En instalaciones enterradas, evaluar la resistividad del terreno y el método de enterramiento para definir k_so y R del conductor.

Resumen operativo para uso inmediato de la calculadora

1. Introduzca potencia y tensión; calcule corriente según fórmula indicada.
2. Determine condición de carga (continua o no) para aplicar factor de servicio.
3. Seleccione material del conductor (Cu o Al) y método de instalación.
4. Aplique factores de corrección (temperatura, agrupamiento, altitud) y obtenga I_adm.
5. Elija la sección mínima cuyo I_tab × factores ≥ I necesaria.
6. Calcule ΔV; si ΔV > límite, aumente sección hasta cumplir objetivo de caída.
7. Verifique coordinación con protecciones y revise requisitos normativos locales.

Recursos adicionales y enlaces de consulta

• IEC Webstore — Normas IEC: https://webstore.iec.ch
• NFPA (National Fire Protection Association) — NEC resources: https://www.nfpa.org
• IEEE Xplore — Publicaciones técnicas y guías sobre conductores y cables: https://ieeexplore.ieee.org
• Guías locales de reglamentación eléctrica (consulte el organismo regulador eléctrico nacional o el código de obras local).

Notas finales

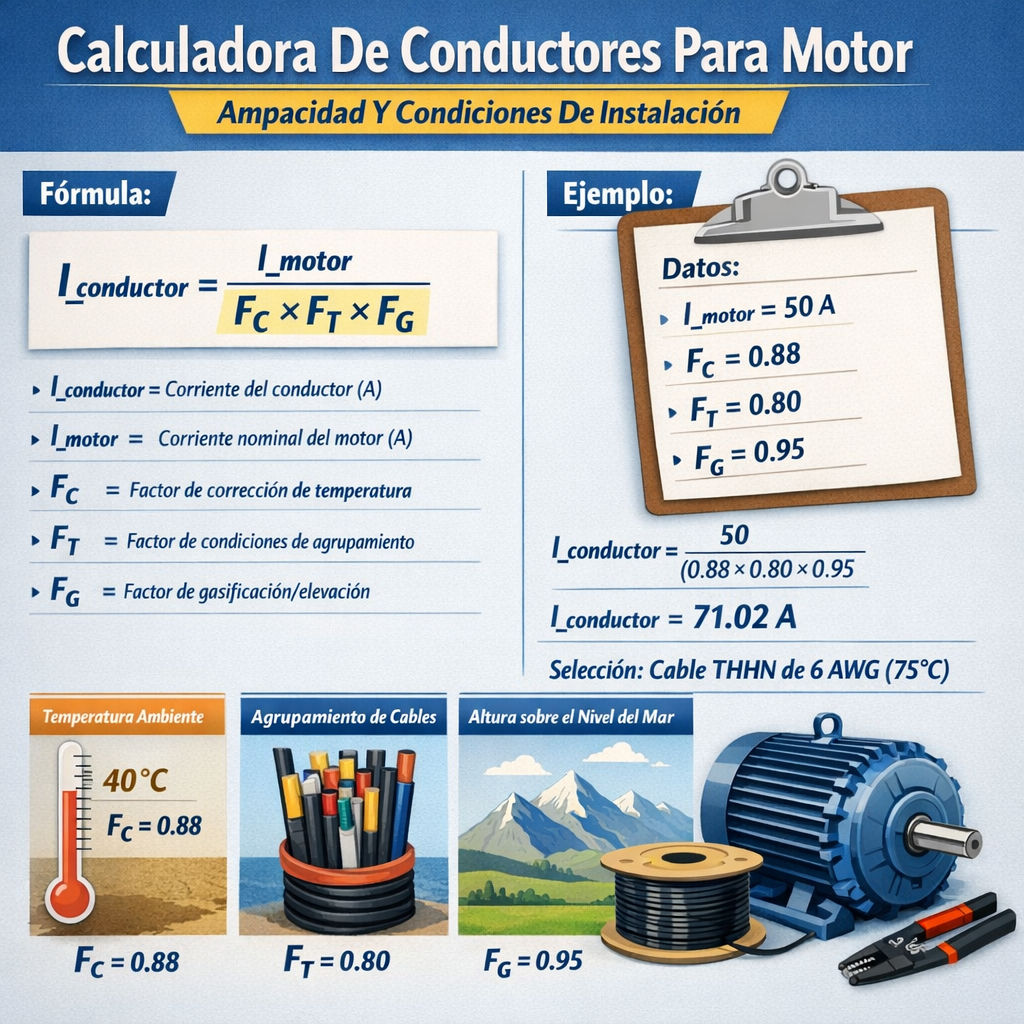

Este texto ofrece una guía técnica y referencias prácticas para la implementación de una calculadora de conductores que integre ampacidad y condiciones de instalación. Para proyectos ejecutivos, emplee siempre las tablas oficiales de la norma aplicable, verifique cálculos con software certificado y mantenga registros de los supuestos adoptados.
