¿Qué datos necesito para usar la calculadora de conversión de kVA a amperios?

Para utilizar esta calculadora de kVA a amperios se requiere como mínimo la potencia aparente en kilovoltamperios (kVA), la tensión de línea en voltios (V) y el tipo de sistema (monofásico o trifásico). Opcionalmente puede introducir un factor de carga previsto y un margen de diseño sobre la corriente para obtener una corriente recomendada más conservadora.

¿Cómo se realiza la conversión de kVA a amperios en sistemas monofásicos y trifásicos?

En sistemas monofásicos la corriente de línea se calcula como I (A) = S (VA) / V (V), donde S = kVA × 1000. En sistemas trifásicos equilibrados se emplea I (A) = S (VA) / (√3 × V_L (V)), siendo V_L la tensión de línea. La calculadora aplica automáticamente la fórmula adecuada según el tipo de sistema seleccionado.

¿La calculadora tiene en cuenta el factor de carga y márgenes de diseño?

Sí. Además de la corriente nominal teórica, el usuario puede introducir un factor de carga previsto (por ejemplo 80 % para operación continua) y un margen de diseño adicional en porcentaje. Con estos datos, la calculadora estima una corriente de operación y una corriente recomendada con margen, útiles para análisis de capacidad y selección preliminar de equipos.

¿Puedo usar esta calculadora como referencia para el dimensionamiento de conductores y protecciones?

La calculadora proporciona una corriente de línea de referencia a partir de la potencia aparente y la tensión, y permite aplicar factores de carga y márgenes. No obstante, el dimensionamiento definitivo de conductores, interruptores automáticos y protecciones debe basarse en las normas aplicables (como IEC, NEC o reglamentos locales) y considerar factores adicionales como temperatura ambiente, agrupamiento, método de instalación y condiciones de servicio.

Calculator kVA to Amps Conversion Formula Chart - Epic Best

Esta guía técnica explica conversión kVA a amperios con precisión normativa y enfoque práctico aplicado.

🔄 Need the reverse calculation? If you need to convert from AMP to KVA (the opposite direction of this page), use our dedicated AMP to KVA calculator with full conversion tables, step-by-step examples, and engineering formulas.

Incluye fórmulas, tablas, ejemplos calculados y referencias internacionales para implementaciones industriales y comerciales seguras fiables.

or use the dedicatedAMP → KVA calculator →

Conversión técnica de potencia aparente (kVA) a corriente (A) en sistemas monofásicos y trifásicos

Datos de entrada básicos

Potencia aparente (kVA)

Tensión de línea (V)

Tipo de sistema

Opciones avanzadas

Factor de carga previsto (%)

Margen de diseño sobre la corriente (%)

Puede subir una foto de la placa de datos o de un diagrama eléctrico para sugerir valores de potencia, tensión y tipo de sistema.

Introduzca los datos eléctricos para calcular la corriente en amperios.

Fórmulas utilizadas para la conversión de kVA a amperios

Las corrientes calculadas corresponden a corriente de línea, suponiendo potencia aparente equilibrada.

Conversión de potencia aparente: S (VA) = kVA × 1000
Sistema monofásico (1φ): I (A) = S (VA) / V (V)
Sistema trifásico (3φ) equilibrado: I (A) = S (VA) / (√3 × V_L (V)) ≈ S (VA) / (1,732 × V_L (V))
Corriente de operación con factor de carga (opcional): I_operación (A) = I (A) × (factor de carga / 100)
Corriente recomendada con margen de diseño (opcional): I_recomendada (A) = I_operación (A) × (1 + margen de diseño / 100)

Tabla de referencia rápida kVA → A

Valores aproximados de corriente de línea para factor de carga 100 % y sin márgenes de diseño.

kVA	Sistema	Tensión (V)	Corriente aprox. (A)
5	Monofásico	230	≈ 21,7
10	Monofásico	230	≈ 43,5
50	Trifásico	400	≈ 72,2
100	Trifásico	400	≈ 144,3
250	Trifásico	400	≈ 360,8
500	Trifásico	480	≈ 601,0

Preguntas frecuentes sobre la conversión de kVA a amperios

¿Qué datos mínimos necesito para convertir kVA a amperios?: Para una conversión correcta se requiere como mínimo la potencia aparente en kVA, la tensión de línea en voltios y saber si el sistema es monofásico o trifásico. Con estos tres datos se aplica la fórmula correspondiente para obtener la corriente de línea en amperios.
¿El factor de potencia influye en la conversión de kVA a A?: No. La potencia en kVA ya es potencia aparente, que incluye el efecto del factor de potencia. La relación entre kVA, tensión y corriente es geométrica y no requiere el factor de potencia para obtener amperios. El factor de potencia sería necesario si quisiera convertir entre kW y A, o entre kW y kVA.
¿Puedo usar esta calculadora para dimensionar conductores o protecciones?: Esta calculadora proporciona una corriente de línea de referencia y permite aplicar un margen de diseño. Sin embargo, el dimensionamiento definitivo de conductores, interruptores y protecciones debe realizarse conforme a las normas aplicables (por ejemplo, IEC, NEC o reglamento local), considerando temperatura, método de instalación, agrupamiento y otros factores de corrección.
¿Qué diferencia hay entre la corriente nominal y la corriente con margen de diseño?: La corriente nominal es la corriente teórica derivada directamente de la potencia aparente y la tensión. La corriente con margen de diseño aplica primero un factor de carga previsto y luego un porcentaje adicional de seguridad, proporcionando una referencia más conservadora para estudios de capacidad y selección preliminar de equipos.

Conceptos fundamentales sobre kVA, kW y corriente

La conversión entre kVA y amperios es una operación esencial para el diseño eléctrico, protección y selección de equipos. kVA (kilovoltamperio) mide potencia aparente; kW (kilovatio) mide potencia activa. La relación entre ambas depende del factor de potencia (PF).

Definiciones técnicas y unidades

kVA: kilovoltamperios, unidad de potencia aparente (1 kVA = 1000 VA).
kW: kilovatios, potencia activa útil (1 kW = 1000 W).
PF (factor de potencia): relación entre potencia activa y aparente (PF = kW/kVA), típicamente entre 0.7 y 1.0.
I (corriente): medida en amperios (A).
V (voltaje): tensión en voltios (V). En sistemas trifásicos usuales: 208 V, 400 V, 480 V, etc.
√3 (raíz de tres): factor de línea en sistemas trifásicos balanceados, ≈ 1.732.

Fórmulas de conversión: monofásica y trifásica

Las fórmulas básicas permiten pasar de kVA a I (A) según la configuración de la instalación.

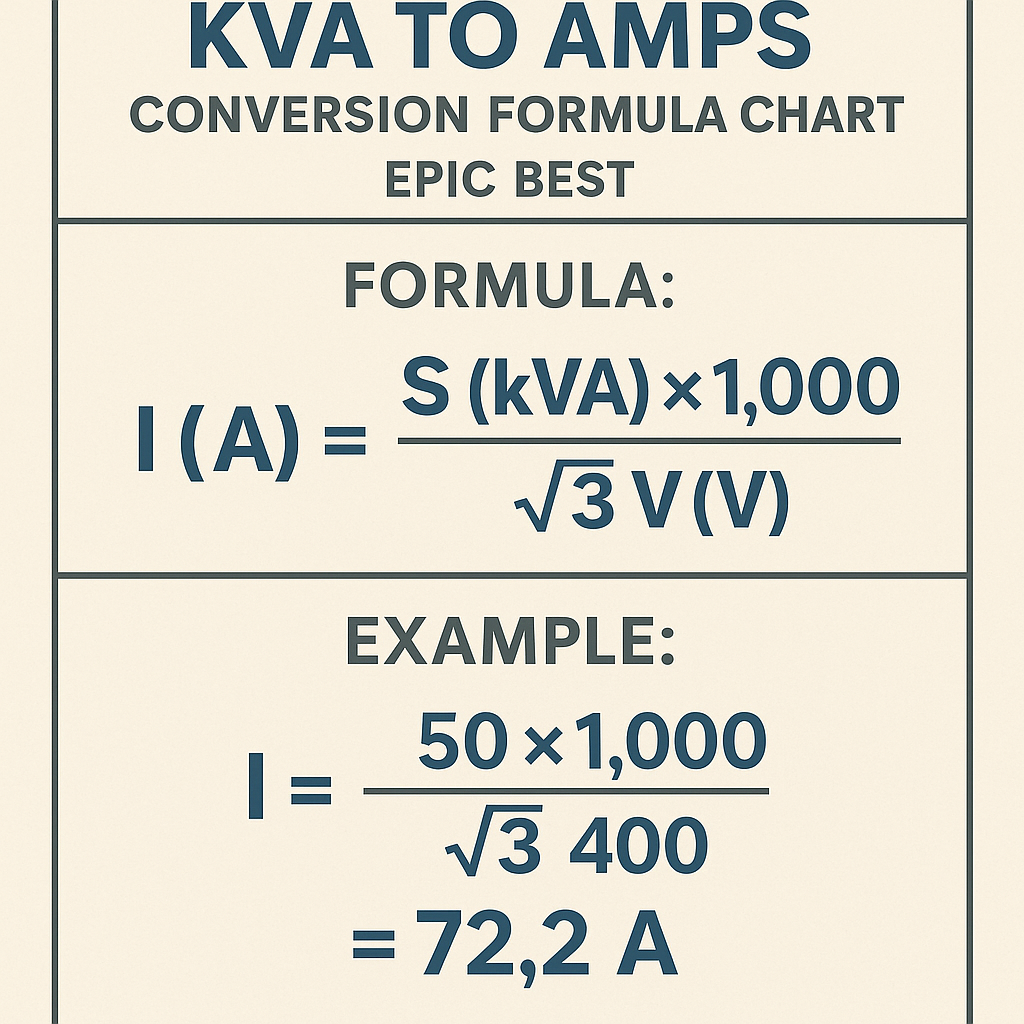

Calculator Kva To Amps Conversion Formula Chart Epic Best guía práctica

Fórmula monofásica

I = (kVA × 1000) / V

Variables:

kVA: potencia aparente en kilovoltamperios.
V: tensión de línea en voltios para monofásica (por ejemplo, 120 V, 230 V, 240 V).
I: corriente resultante en amperios.

Ejemplo de expresión con PF: si se conoce kW y PF, usar kVA = kW / PF antes de aplicar la fórmula.

Fórmula trifásica balanceada

I = (kVA × 1000) / (√3 × V × PF)

Variables:

kVA: potencia aparente en kVA.
√3: raíz de tres, ≈ 1.732.
V: tensión de línea (line-to-line) en voltios para sistemas trifásicos (por ejemplo, 208 V, 400 V, 480 V).
PF: factor de potencia (sin unidades).
I: corriente en amperios.

Derivación breve de la fórmula trifásica

La potencia aparente en VA para un sistema trifásico balanceado se expresa como:

S (VA) = √3 × V × I

Por lo tanto, para S en kVA:

I = (S (kVA) × 1000) / (√3 × V)

Si se introduce factor de potencia para convertir kW a kVA:

kVA = kW / PF → I = (kW × 1000) / (√3 × V × PF)

Consideraciones prácticas y normativas para diseño

Al convertir y usar la corriente calculada, aplicar factores de corrección y normas para dimensionamiento de conductores, protecciones y equipo.

Factores de seguridad y cargas continuas

NEC (NFPA 70): cargas continuas se consideran 125% para dimensionamiento de conductores y dispositivos de protección.
Factor de servicio: algunos motores y transformadores requieren multiplicadores adicionales.
Temperatura ambiente, agrupamiento y capacidad de término modifican la corriente admisible del cable.

Compatibilidad con transformadores y generadores

Al seleccionar un transformador o generador, comparar la corriente nominal con corriente disponible y aplicar margen (10–25%) según recomendaciones del fabricante.

Tablas de conversión kVA a Amperios (valores comunes)

Las siguientes tablas muestran conversiones típicas para distintos voltajes y factores de potencia. Las tablas presentan corriente aproximada redondeada al número entero más próximo. Utiliza valores exactos para cálculos de diseño y aplica normas locales.

kVA	Monofásica 120 V (A)	Monofásica 230 V (A)	Monofásica 240 V (A)
1	8	4	4
5	42	22	21
10	83	43	42
15	125	65	63
25	208	109	104
50	417	217	208
100	833	435	417

kVA	Trifásica 208 V, PF=1 (A)	Trifásica 208 V, PF=0.8 (A)	Trifásica 400 V, PF=1 (A)	Trifásica 400 V, PF=0.8 (A)
5	13.9	17.4	7.2	9.0
10	27.8	34.7	14.4	18.0
25	69.7	87.1	36.1	45.1
50	139.3	174.2	72.2	90.3
100	278.6	348.2	144.3	180.7
250	696.6	870.8	360.8	451.0

kVA	Trifásica 480 V, PF=1 (A)	Trifásica 480 V, PF=0.9 (A)	Trifásica 600 V, PF=1 (A)
10	12.0	13.3	9.6
25	30.1	33.4	24.0
50	60.2	66.7	48.0
100	120.4	133.3	96.1
250	301.0	333.3	240.2

Uso correcto de las tablas y redondeos

Las tablas proporcionan valores aproximados útiles para estimaciones iniciales y selección rápida. En proyectos ejecutivos se deben usar cálculos exactos y normativas aplicables para la selección definitiva de conductores, fusibles y disyuntores.

Redondear al alza al seleccionar protecciones y conductores.
Aplicar 125% para cargas continuas según NEC cuando aplique.
Considerar corrientes de arranque en motores y transformadores.

Ejemplos resueltos paso a paso

Ejemplo 1: Transformador trifásico 50 kVA en 480 V con PF 0.9

Planteamiento: Determinar la corriente nominal en cada fase para un transformador de 50 kVA, tensión de línea 480 V, factor de potencia 0.9.

Fórmula a utilizar: I = (kVA × 1000) / (√3 × V × PF)

Sustitución y desarrollo:

I = (50 × 1000) / (1.732 × 480 × 0.9)

Multiplicación del numerador: 50 × 1000 = 50 000 VA

Denominador: 1.732 × 480 × 0.9 = 1.732 × 432 = 748.224

I = 50 000 / 748.224 ≈ 66.86 A

Resultado práctico: Corriente nominal por fase ≈ 67 A.

Aplicación normativa: Para dimensionamiento de conductor y protección, considerar:

Si es carga continua (NEC): conductor calculado = 67 A × 1.25 = 83.75 A → seleccionar conductor para 90 A.
Seleccionar disyuntor: mayor inmediato según curva y sensibilidad, típicamente 100 A con ajuste adecuado o fusible acorde.

Ejemplo 2: Cálculo monofásico para equipo 15 kVA a 230 V

Planteamiento: Se tiene un equipo monofásico de 15 kVA alimentado a 230 V. Calcular la corriente y sugerir tamaño de protección.

Fórmula monofásica: I = (kVA × 1000) / V

Sustitución:

I = (15 × 1000) / 230 = 15 000 / 230 ≈ 65.217 A

Resultado: Corriente ≈ 65.22 A.

Aplicación práctica y normativa:

Si carga no es continua, conductor mínimo se selecciona según tabla de ampacidad del conductor; redondear al alza.
Si aplica factor de carga continuo (125% NEC) entonces conductor procedente = 65.22 × 1.25 ≈ 81.53 A → seleccionar conductor y protección para ≥ 90 A típicamente.

Ejemplo 3: Motor trifásico: convertir kW a kVA y luego a corriente

Planteamiento: Motor de 75 kW, tensión 400 V trifásica, PF nominal 0.88. Determinar kVA y corriente por fase.

Pasos:

Calcular kVA = kW / PF = 75 / 0.88 ≈ 85.227 kVA.
Calcular corriente: I = (kVA × 1000) / (√3 × V × PF?) — cuidado: ya hemos calculado kVA, por tanto usar I = (kVA × 1000) / (√3 × V).

Cálculo:

I = (85.227 × 1000) / (1.732 × 400) = 85 227 / 692.8 ≈ 122.99 A

Resultado: I ≈ 123 A por fase.

Consideraciones: Corriente de arranque de motores puede ser 6–8 veces la corriente nominal. Selección de arrancador y protecciones debe considerar estos picos y normas vigentes.

Errores comunes y recomendaciones de diseño

No confundir kW con kVA: usar PF cuando sea necesario.
No omitir factor de potencia en cargas inductivas o capacitivas.
No usar tablas sin considerar temperatura, agrupamiento y correcciones de instalación.
Para sistemas desequilibrados, calcular corrientes fase por fase según cargas individuales.
Verificar compatibilidad de interrupción de fusibles/disyuntores con corrientes de falla y tolerancia térmica.

Aplicaciones prácticas y sectores relevantes

Conversión kVA a amperios es crítica en:

Dimensionamiento de transformadores y subestaciones.
Selección de conductores y protecciones en instalaciones industriales.
Diseño de distribución de paneles y centros de carga.
Dimensionamiento de generadores y sistemas de respaldo.

Normativas y referencias de autoridad

Se recomienda la consulta directa de las siguientes referencias para cumplimiento normativo:

NFPA 70 - National Electrical Code (NEC): normas para dimensionamiento y protecciones. https://www.nfpa.org/
IEC 60364 - Instalaciones eléctricas de edificios: principios de diseño. https://www.iec.ch/
IEEE Std 141 (Red Book) - Guía para sistemas eléctricos de plantas industriales. https://standards.ieee.org/
IEEE Std 242 - Protección de sistemas eléctricos. https://standards.ieee.org/
Documentación del fabricante de transformadores y generadores (datos de placa y curvas). Consultar manuales específicos.

Herramientas y calculadoras recomendadas

Para cálculos en oficina y campo, utilice herramientas certificadas o calculadoras de ingeniería que permitan introducir PF, configuración, correcciones de temperatura y agrupamiento. Revise siempre los resultados con tablas de ampacidad y pruebas in situ cuando sea posible.

Verificaciones a realizar tras la conversión

Confirmar que la corriente calculada no excede la ampacidad de conductores disponibles.
Verificar ajuste de protecciones (curvas térmicas/magnéticas) para soportar corrientes de arranque.
Comprobar capacidad de cortocircuito y selecciones coordinadas de dispositvos.
Aplicar correcciones de temperatura y agrupamiento conforme a normativa local.

Resumen de fórmulas y tablas rápidas

Fórmulas rápidas:

Monofásica: I = (kVA × 1000) / V
Trifásica balanceada: I = (kVA × 1000) / (√3 × V × PF)
Si se parte de kW: kVA = kW / PF

Uso de tablas: utilice las tablas incluidas para estimaciones iniciales y redondee al alza para seleccionar protecciones y conductores.

Lecturas adicionales y recursos

Documentación técnica y guías de buenas prácticas:

NEC Handbook (NFPA) para interpretaciones y ejemplos prácticos.
IEC 60076 series para transformadores y criterios de selección.
Manuales de fabricantes de cables (ampacidad según aislamiento y temperatura).
Guías IEEE para estabilidad y coordinación de protecciones.

Notas finales sobre implementación

La conversión kVA → amperios es un paso determinante en el diseño eléctrico. Aplicar fórmulas matemáticas, revisar factores reales (PF, desequilibrio, arranque) y cumplir normativa asegura instalaciones seguras y eficientes. Para proyectos críticos, validar con pruebas y simulaciones, y consultar a proveedores y organismos de normalización.

Para soporte avanzado, considere realizar un estudio de flujo de carga, análisis armónico y coordinación de protecciones con herramientas de cálculo y software especializado.

Fuentes citadas

NFPA 70 - National Electrical Code. https://www.nfpa.org/
IEC 60364 - Low-voltage electrical installations. https://www.iec.ch/
IEC 60076 - Power transformers series. https://www.iec.ch/
IEEE Std 141 - IEEE Red Book. https://standards.ieee.org/
