📐 Fórmulas utilizadas
Xc: Xc = 1 ÷ (2π × f × C)
C: C = 1 ÷ (2π × f × Xc)
f: f = 1 ÷ (2π × Xc × C)
Nota: f en Hz, C en Faradios, Xc en Ω
❓ Preguntas rápidas
¿Qué unidad de C uso? Si tu condensador dice µF (microfaradios), selecciona µF. Para cerámicos pequeños, usa pF o nF.
¿50 o 60 Hz? Europa, Asia y la mayor parte de Latinoamérica usan 50 Hz. Norteamérica, Colombia, Perú y Brasil (parcial) usan 60 Hz.
¿Xc alta o baja es mejor? Depende. Xc alta bloquea la corriente alterna (filtro pasa-bajos). Xc baja la deja pasar (filtro pasa-altos).
La reactancia capacitiva (Xc) es la oposición que un condensador presenta al paso de la corriente alterna. A diferencia de la resistencia, que es constante, Xc cambia con la frecuencia y la capacitancia. Si necesitas calcular la reactancia capacitiva de un condensador, la calculadora de reactancia capacitiva Xc de arriba te da el resultado al instante con la fórmula Xc = 1 ÷ (2πfC).
Entender la reactancia capacitiva es fundamental para diseñar filtros, compensar potencia reactiva, dimensionar bancos de capacitores y analizar circuitos RLC. En esta guía te explicamos las fórmulas, resolvemos 6 ejemplos reales paso a paso y te damos una tabla de referencia con los valores comerciales más usados.
Tabla de Reactancia Capacitiva para Condensadores Comerciales
La tabla muestra la reactancia capacitiva Xc calculada con la fórmula Xc = 1 ÷ (2π × f × C) para condensadores comerciales comunes a dos frecuencias estándar: 50 Hz (Europa, gran parte de Asia y Latinoamérica) y 60 Hz (Norteamérica, Colombia, Perú).
| Capacitancia | Xc a 50 Hz (Ω) | Xc a 60 Hz (Ω) | Aplicación típica |
|---|---|---|---|
| 1 µF | 3 183.10 | 2 652.58 | Filtros de señal, circuitos de audio |
| 2.2 µF | 1 446.86 | 1 205.72 | Acoplamiento entre etapas amplificadoras |
| 4.7 µF | 677.25 | 564.38 | Bypass en fuentes de alimentación |
| 10 µF | 318.31 | 265.26 | Filtros de audio, compensación reactiva |
| 22 µF | 144.69 | 120.57 | Fuentes conmutadas, filtrado DC |
| 47 µF | 67.73 | 56.44 | Filtrado de rectificadores |
| 100 µF | 31.83 | 26.53 | Bancos de compensación, filtros EMI |
| 220 µF | 14.47 | 12.06 | Fuentes lineales, filtrado pesado |
| 470 µF | 6.77 | 5.64 | Smoothing en convertidores DC-DC |
| 1 000 µF | 3.18 | 2.65 | Filtros de ripple, UPS |
| 2 200 µF | 1.45 | 1.21 | Bancos de energía, variadores de frecuencia |
| 4 700 µF | 0.68 | 0.56 | Condensadores de potencia industriales |
Nota: Cada valor se verificó con la fórmula Xc = 1 ÷ (2π × f × C). Por ejemplo, para 100 µF a 60 Hz: Xc = 1 ÷ (2 × 3.14159 × 60 × 0.0001) = 1 ÷ 0.03770 = 26.53 Ω.
Fórmulas Paso a Paso de Reactancia Capacitiva
Estas son las fórmulas esenciales para calcular la reactancia capacitiva y sus variables derivadas. Cada fórmula incluye la explicación de las variables y un ejemplo numérico inmediato.
Fórmula principal: calcular Xc desde frecuencia y capacitancia
Donde: Xc = reactancia capacitiva en ohmios (Ω), f = frecuencia en hercios (Hz), C = capacitancia en faradios (F), π = 3.14159. La constante 2π convierte la frecuencia f en velocidad angular ω (rad/s), así que también puedes escribir Xc = 1 ÷ (ω × C).

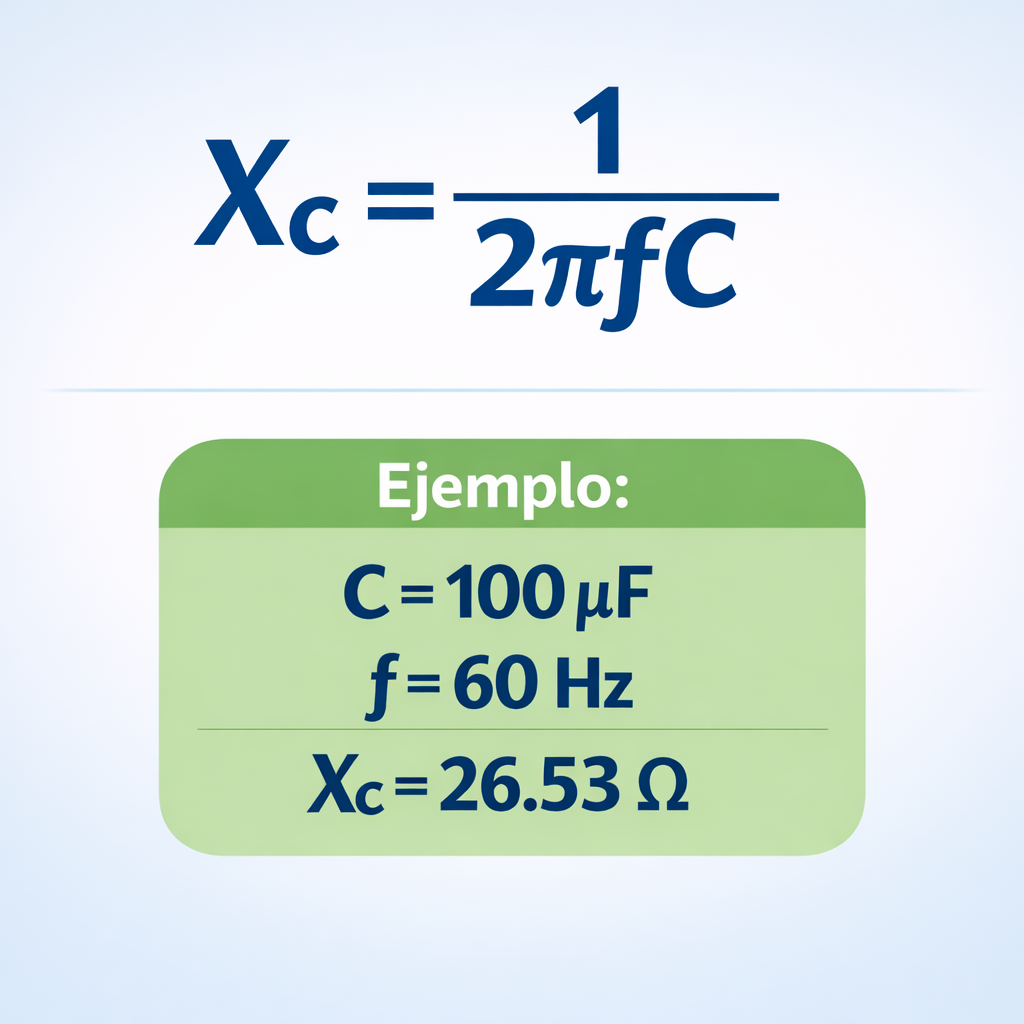

Ejemplo rápido: f = 60 Hz, C = 100 µF = 0.0001 F → Xc = 1 ÷ (2 × 3.14159 × 60 × 0.0001) = 1 ÷ 0.03770 = 26.53 Ω.
Fórmula inversa: calcular capacitancia desde Xc y frecuencia
Útil cuando tienes una reactancia objetivo y necesitas dimensionar el condensador. Por ejemplo, si necesitas Xc = 50 Ω a 60 Hz: C = 1 ÷ (2 × 3.14159 × 60 × 50) = 1 ÷ 18 849.6 = 0.00005305 F = 53.05 µF.
Fórmula inversa: calcular frecuencia desde Xc y capacitancia
Útil en diseño de filtros cuando necesitas la frecuencia de corte. Si Xc = 100 Ω con C = 10 µF: f = 1 ÷ (2 × 3.14159 × 100 × 0.00001) = 1 ÷ 0.006283 = 159.15 Hz.
Xc con velocidad angular ω
Esta forma es la que encontrarás en libros de circuitos eléctricos (Hayt, Sadiku, etc.). Es idéntica a la anterior pero usa ω directamente.
Corriente a través del condensador
Una vez que conoces Xc, la corriente que circula por el condensador bajo un voltaje V es simplemente I = V ÷ Xc. Si V = 120 V y Xc = 26.53 Ω → I = 120 ÷ 26.53 = 4.52 A.
Reactancia Capacitiva vs Reactancia Inductiva: Diferencias Clave
Los circuitos CA tienen dos tipos de reactancia: capacitiva (Xc) e inductiva (XL). Se oponen entre sí y su diferencia determina si el circuito es capacitivo o inductivo.
| Característica | Reactancia capacitiva (Xc) | Reactancia inductiva (XL) |
|---|---|---|
| Fórmula | Xc = 1 ÷ (2πfC) | XL = 2πfL |
| Componente | Condensador (capacitor) | Inductor (bobina) |
| Comportamiento con la frecuencia | Xc disminuye al aumentar f | XL aumenta al aumentar f |
| Fase corriente/voltaje | Corriente adelanta al voltaje 90° | Corriente atrasa al voltaje 90° |
| A frecuencia 0 (DC) | Xc = ∞ (circuito abierto) | XL = 0 (cortocircuito) |
| A frecuencia ∞ | Xc = 0 (cortocircuito) | XL = ∞ (circuito abierto) |
| Unidad | Ohmios (Ω) | Ohmios (Ω) |
| Efecto en potencia reactiva | Genera Q negativa (capacitiva) | Genera Q positiva (inductiva) |
Dato clave: En el punto de resonancia de un circuito RLC, Xc = XL. En ese punto, la impedancia del circuito es puramente resistiva (Z = R) y la corriente es máxima. La frecuencia de resonancia es f₀ = 1 ÷ (2π√(LC)).
Conversión Inversa: De Xc a Capacitancia o Frecuencia
La calculadora de reactancia capacitiva Xc de arriba funciona en ambas direcciones: puedes calcular Xc, o partir de Xc para obtener la capacitancia o frecuencia necesaria. Aquí tienes una tabla de referencia rápida.
| Xc objetivo (Ω) | Frecuencia | Capacitancia necesaria | Uso típico |
|---|---|---|---|
| 10 | 60 Hz | 265.26 µF | Compensación de reactivos en tablero |
| 50 | 60 Hz | 53.05 µF | Filtro de potencia en variadores |
| 100 | 60 Hz | 26.53 µF | Banco de capacitores parcial |
| 500 | 1 kHz | 0.318 µF | Filtro pasa-altos de audio |
| 1 000 | 10 kHz | 15.92 nF | Circuito de RF/comunicaciones |
| 10 000 | 100 kHz | 159.15 pF | Filtro de alta frecuencia |
Cada valor se calcula con C = 1 ÷ (2π × f × Xc). Si necesitas convertir potencia a corriente para dimensionar protecciones, usa la calculadora de kW a Amperios.
6 Ejemplos Resueltos de Cálculo de Reactancia Capacitiva
Ejemplo 1 — Condensador de 100 µF a 60 Hz (red eléctrica Norteamérica)
Datos: C = 100 µF = 0.0001 F, f = 60 Hz
Fórmula: Xc = 1 ÷ (2π × 60 × 0.0001)
Cálculo: Xc = 1 ÷ 0.037699 = 26.53 Ω
Contexto: Este condensador en un circuito de 120 V dejaría pasar una corriente de I = 120 ÷ 26.53 = 4.52 A. Es un valor típico en filtros de fuentes de alimentación.
Ejemplo 2 — Condensador de 47 µF a 50 Hz (red europea)
Datos: C = 47 µF = 0.000047 F, f = 50 Hz
Fórmula: Xc = 1 ÷ (2π × 50 × 0.000047)
Cálculo: Xc = 1 ÷ 0.014765 = 67.73 Ω
Contexto: En un rectificador puente completo con filtro de 47 µF, esta reactancia determina cuánto ripple queda en la salida DC. A mayor C, menor Xc y mejor filtrado.
Ejemplo 3 — Capacitor de 10 nF a 1 MHz (circuito de RF)
Datos: C = 10 nF = 0.00000001 F, f = 1 000 000 Hz
Fórmula: Xc = 1 ÷ (2π × 1 000 000 × 0.00000001)
Cálculo: Xc = 1 ÷ 0.062832 = 15.92 Ω
Contexto: En un circuito de radio frecuencia, un condensador cerámico de 10 nF presenta solo 15.92 Ω a 1 MHz, actuando como cortocircuito para esas frecuencias. Se usa como desacoplo en líneas de alimentación de circuitos integrados de RF.
Ejemplo 4 — Dimensionar condensador para Xc objetivo de 50 Ω a 60 Hz
Datos: Xc deseado = 50 Ω, f = 60 Hz
Fórmula: C = 1 ÷ (2π × 60 × 50)
Cálculo: C = 1 ÷ 18 849.56 = 0.00005305 F = 53.05 µF
Contexto: En la práctica comercial seleccionarías un condensador de 47 µF (Xc = 56.44 Ω) o 56 µF si está disponible. Siempre verifica la tensión de trabajo del condensador (≥ 1.5× la tensión de línea).
Ejemplo 5 — Frecuencia de corte con C = 0.1 µF y Xc = R = 1 kΩ
Datos: Xc = 1 000 Ω, C = 0.1 µF = 0.0000001 F
Fórmula: f = 1 ÷ (2π × 1 000 × 0.0000001)
Cálculo: f = 1 ÷ 0.000628 = 1 591.55 Hz
Contexto: En un filtro RC pasa-altos con R = 1 kΩ y C = 0.1 µF, la frecuencia de corte (-3 dB) es 1 591.55 Hz. Las señales por debajo de esta frecuencia se atenúan progresivamente.
Ejemplo 6 — Banco de capacitores para compensación reactiva: 3 × 25 kVAR
Datos: Banco trifásico 25 kVAR por fase, V = 480 V línea, f = 60 Hz
Paso 1: Vfase = 480 ÷ √3 = 277.13 V
Paso 2: Xc = V²fase ÷ Qfase = 277.13² ÷ 25 000 = 3.07 Ω
Paso 3: C = 1 ÷ (2π × 60 × 3.07) = 864.24 µF por fase
Contexto: Este es un cálculo real de compensación de potencia reactiva industrial. Cada fase necesita ~864 µF para entregar 25 kVAR de compensación a 480 V/60 Hz. En la práctica, se usan condensadores de potencia con tensión nominal ≥ 525 V AC.
Reactancia Capacitiva en Circuitos CA Reales
La reactancia capacitiva no actúa sola en un circuito práctico. Siempre forma parte de una impedancia total (Z) junto con la resistencia (R) y, posiblemente, la reactancia inductiva (XL).
Impedancia de un circuito RC serie: Z = √(R² + Xc²). Si R = 100 Ω y Xc = 26.53 Ω, entonces Z = √(10 000 + 703.84) = √10 703.84 = 103.46 Ω. La corriente total a 120 V sería I = 120 ÷ 103.46 = 1.16 A.
Impedancia de un circuito RLC serie: Z = √(R² + (XL − Xc)²). Cuando XL = Xc, la impedancia se reduce a Z = R (resonancia) y la corriente es máxima. Este principio se usa en sintonizadores de radio, filtros de armónicos y circuitos de power factor correction (PFC).
Factor de potencia capacitivo: Un circuito puramente capacitivo tiene factor de potencia = 0 (adelantado). En la práctica, los bancos de capacitores se dimensionan para compensar la potencia reactiva inductiva de motores y transformadores, mejorando el cos φ de la instalación hacia 0.95-0.98. La norma IEC 60831 establece los requisitos para condensadores de potencia usados en compensación reactiva.
Condensadores en paralelo: Si colocas dos condensadores en paralelo, las capacitancias se suman (Ctotal = C₁ + C₂), lo que reduce la reactancia capacitiva total. Dos capacitores de 100 µF en paralelo dan 200 µF → Xc a 60 Hz = 13.26 Ω (la mitad que uno solo).
Condensadores en serie: 1/Ctotal = 1/C₁ + 1/C₂. La capacitancia total disminuye y Xc aumenta. Se usa para aumentar la tensión de trabajo del conjunto: dos capacitores de 100 µF/250 V en serie dan 50 µF/500 V.
Equivalencias Rápidas de Reactancia Capacitiva
Estas equivalencias responden directamente las búsquedas más frecuentes sobre la fórmula de reactancia capacitiva y cómo calcularla.
Reactancia capacitiva fórmula
Xc = 1 ÷ (2πfC)
Donde f = frecuencia en Hz y C = capacitancia en Faradios. A mayor frecuencia o capacitancia, menor Xc.
Fórmula de Xc
Xc = 1 ÷ (ωC)
Forma alternativa con ω = 2πf (velocidad angular en rad/s). Misma fórmula, diferente notación.
¿Cómo calcular la reactancia capacitiva?
Divide 1 entre el producto de 2π × f × C
Ejemplo: f = 50 Hz, C = 10 µF → Xc = 1 ÷ (6.2832 × 50 × 0.00001) = 318.31 Ω.
Fórmula de XL (reactancia inductiva)
XL = 2πfL
XL es la opuesta de Xc. Mientras Xc baja con la frecuencia, XL sube. L se mide en Henrios (H).
Xc = 1/ωC explicación
ω = 2π × f → Xc = 1 ÷ (2πfC)
La ω (omega) es la velocidad angular. A 60 Hz: ω = 2π × 60 = 376.99 rad/s.
Fórmula impedancia capacitiva
Zc = −jXc = −j ÷ (ωC)
En notación compleja, la impedancia capacitiva tiene parte imaginaria negativa (−j), indicando que la corriente adelanta al voltaje 90°.
XL y Xc: diferencia
XL − Xc = reactancia neta del circuito
Si XL > Xc → circuito inductivo. Si Xc > XL → circuito capacitivo. Si XL = Xc → resonancia.
Reactancia de un capacitor a 60 Hz
Xc = 2 652.58 ÷ C (µF)
Atajo práctico: a 60 Hz, divide 2 652.58 entre la capacitancia en µF. Ejemplo: 100 µF → 26.53 Ω.
Preguntas Frecuentes sobre Reactancia Capacitiva (FAQ)
¿Qué es la reactancia capacitiva?
La reactancia capacitiva (Xc) es la oposición en ohmios que un condensador presenta al flujo de corriente alterna. Se calcula con Xc = 1 ÷ (2πfC). A diferencia de la resistencia, Xc depende de la frecuencia: a mayor frecuencia, menor reactancia.
¿En qué unidades se mide la reactancia capacitiva?
Se mide en ohmios (Ω), igual que la resistencia y la reactancia inductiva. Aunque tiene las mismas unidades, no se comporta como una resistencia porque no disipa energía — solo la almacena y libera cíclicamente.
¿Qué pasa con la reactancia capacitiva a frecuencia cero (DC)?
A 0 Hz (corriente continua), Xc = 1 ÷ (2π × 0 × C) = infinito (∞). El condensador se comporta como circuito abierto: bloquea completamente la DC una vez cargado. Por eso los capacitores se usan para bloquear DC y dejar pasar AC.
¿Cómo afecta la capacitancia al valor de Xc?
La relación es inversamente proporcional: si duplicas la capacitancia, Xc se reduce a la mitad. Ejemplo: a 60 Hz, un condensador de 100 µF tiene Xc = 26.53 Ω, mientras que 200 µF tienen Xc = 13.26 Ω.
¿Cuál es la diferencia entre reactancia e impedancia?
La reactancia es solo la parte imaginaria de la impedancia (capacitiva o inductiva). La impedancia total Z combina resistencia y reactancia: Z = √(R² + (XL − Xc)²). Si el circuito no tiene resistencia, Z = |XL − Xc|.
¿Cómo calculo la corriente que pasa por un condensador?
Primero calcula Xc con la fórmula 1 ÷ (2πfC), luego aplica I = V ÷ Xc. Ejemplo: V = 220 V, C = 47 µF, f = 50 Hz → Xc = 67.73 Ω → I = 220 ÷ 67.73 = 3.25 A.
¿Para qué sirve la compensación reactiva con capacitores?
Los motores y transformadores consumen potencia reactiva inductiva (Q positiva). Los bancos de capacitores generan potencia reactiva capacitiva (Q negativa) que cancela la inductiva, mejorando el factor de potencia del sistema. Esto reduce las penalizaciones de la empresa eléctrica y disminuye pérdidas en conductores. La norma IEEE 18 define los estándares para capacitores de potencia.
¿La reactancia capacitiva consume energía?
No. Un condensador ideal no disipa energía — solo la almacena en su campo eléctrico y la devuelve al circuito. La potencia reactiva (VAR) circula entre la fuente y el capacitor sin realizar trabajo útil. En la práctica, los condensadores reales tienen una resistencia serie equivalente (ESR) que sí disipa una pequeña cantidad de energía como calor.
¿Qué es la frecuencia de resonancia en un circuito RLC?
Es la frecuencia donde Xc = XL y la reactancia neta es cero. Se calcula con f₀ = 1 ÷ (2π√(LC)). En resonancia, la impedancia es mínima (Z = R) y la corriente es máxima. Se usa en sintonizadores de radio, filtros de armónicos y circuitos PFC.
¿Cómo convierto entre µF, nF y pF?
1 µF = 1 000 nF = 1 000 000 pF. Para la fórmula de Xc siempre debes convertir a Faradios: 1 µF = 10⁻⁶ F, 1 nF = 10⁻⁹ F, 1 pF = 10⁻¹² F. La calculadora de reactancia capacitiva Xc de arriba hace la conversión automáticamente.
¿Puedo usar esta fórmula para condensadores en serie o paralelo?
Sí, pero primero calcula la capacitancia equivalente. En paralelo: Ceq = C₁ + C₂. En serie: 1/Ceq = 1/C₁ + 1/C₂. Luego aplica Xc = 1 ÷ (2πfCeq). Ejemplo: dos de 100 µF en paralelo = 200 µF → Xc a 60 Hz = 13.26 Ω.
¿Qué tolerancia tienen los condensadores comerciales?
Depende del tipo: cerámicos ±10-20 %, poliéster ±5-10 %, polipropileno (film) ±1-5 %, electrolíticos ±20 %. La tolerancia afecta directamente a Xc: un condensador marcado como 100 µF ±20 % puede tener entre 80 y 120 µF, lo que da un Xc entre 22.10 Ω y 33.16 Ω a 60 Hz.
