Convertir volt-amperes (VA) a caballos de fuerza (HP) es esencial para dimensionar correctamente motores y equipos eléctricos. Este cálculo garantiza eficiencia y seguridad en instalaciones eléctricas.
En este artículo, exploraremos detalladamente cómo realizar esta conversión, las fórmulas involucradas, ejemplos prácticos y tablas de referencia para facilitar el proceso.
Cálculo de VA a HP – Calculadora con Inteligencia Artificial (IA)
- ¡Hola! ¿En qué cálculo, conversión o pregunta puedo ayudarte?
Ejemplo de prompt: «Calcular cuántos caballos de fuerza son equivalentes a 750 VA en un sistema con factor de potencia 0.85.»
Fórmulas para el Cálculo de VA a HP
Para convertir VA a HP, es fundamental comprender las fórmulas que relacionan estas unidades. A continuación, se presentan las fórmulas clave:
Donde:
- VA = Potencia aparente en voltamperios
- Eficiencia (η) = Normalmente entre 0.85 y 0.95
- Factor de Potencia (FP) = Normalmente entre 0.8 y 0.9
Regla Práctica para Estimaciones
Si no tienes los valores de eficiencia y factor de potencia, puedes usar la siguiente aproximación:
1 HP≈1000 VA
Ejemplos rápidos:
- 5000 VA ≈ 5 HP
- 10,000 VA ≈ 10 HP
Ejemplos de Cálculo de VA a HP
A continuación, se presentan dos ejemplos prácticos de cómo convertir VA a HP, detallando cada paso del proceso.
Ejemplo 1: Motor Eléctrico con Factor de Potencia Conocido
Datos del problema:
- VA: 1500 VA
- Factor de Potencia (PF): 0.85
- Eficiencia (E): 0.95
Solución:
- Aplicar la fórmula: HP = (VA × PF × E) / 746
- Reemplazar los valores: HP = (1500 × 0.85 × 0.95) / 746
- Calcular el numerador: 1500 × 0.85 = 1275
- 1275 × 0.95 = 1211.25
- Dividir por 746: 1211.25 / 746 ≈ 1.62 HP
Resultado: Un sistema de 1500 VA con un factor de potencia de 0.85 y una eficiencia del 95% equivale aproximadamente a 1.62 caballos de fuerza.

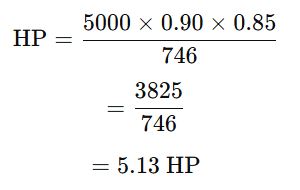

Ejemplo 2: Convertir 5000 VA a HP
Supongamos que tenemos 5000 VA, con una eficiencia de 90% (0.90) y un factor de potencia de 0.85
Resultado: 5000 VA equivalen aproximadamente a 5.13 HP.
Eficiencias comunes para motores.
Los motores eléctricos construidos según NEMA Diseño B debe cumplir con las eficiencias a continuación:
| Power (hp) |
Minimum Nominal Efficiency1) |
| 1 – 4 | 78.8% |
| 5 – 9 | 84.0% |
| 10 – 19 | 85.5% |
| 20 – 49 | 88.5% |
| 50 – 99 | 90.2% |
| 100 – 124 | 91.7% |
| > 125 | 92.4% |
1) Diseño NEMA B, velocidad individual 1200, 1800, 3600 RPM. Abierto a prueba de goteo (ODP) o totalmente cerrados enfriado por ventilador (TEFC) motores de 1 hp y más grandes que operan más de 500 horas al año.Mas detalles…
VA a Hp, tabla para conversión, equivalencia, transformación.
| VA | Eficiencia | F.p | Hp |
| 10VA | 78% | 0,84F.p | 0,0087Hp |
| 20VA | 78% | 0,84F.p | 0,017Hp |
| 30VA | 78% | 0,84F.p | 0,026Hp |
| 40VA | 78% | 0,84F.p | 0,035Hp |
| 50VA | 84% | 0,84F.p | 0,04Hp |
| 60VA | 84% | 0,86F.p | 0,058Hp |
| 70VA | 84% | 0,86F.p | 0,067Hp |
| 80VA | 84% | 0,86F.p | 0,077Hp |
| 90VA | 84% | 0,86F.p | 0,087Hp |
| 100VA | 85% | 0,86F.p | 0,097Hp |
| 200VA | 85% | 0,86F.p | 0,195Hp |
| 300VA | 88% | 0,89F.p | 0,314Hp |
| 400VA | 88% | 0,89F.p | 0,419Hp |
| 500VA | 88% | 0,89F.p | 0,524Hp |
| 600VA | 90% | 0,89F.p | 0,644Hp |
| 700VA | 90% | 0,89F.p | 0,751Hp |
| 800VA | 90% | 0,89F.p | 0,858Hp |
| 900VA | 90% | 0,89F.p | 0,966Hp |
| 1000VA | 90% | 0,89F.p | 1,073Hp |
| 2000VA | 91% | 0,91F.p | 2,22Hp |
| 3000VA | 92% | 0,91F.p | 3,366Hp |
| 4000VA | 92% | 0,91F.p | 4,489Hp |
| 5000VA | 92% | 0,91F.p | 5,611Hp |
| 6000VA | 92% | 0,91F.p | 6,733Hp |
| 7000VA | 92% | 0,91F.p | 7,855Hp |
| 8000VA | 92% | 0,91F.p | 8,978Hp |
| 9000VA | 92% | 0,91F.p | 10,1Hp |
| 10000VA | 92% | 0,91F.p | 11,22Hp |
| 20000VA | 92% | 0,91F.p | 22,44Hp |
| 30000VA | 92% | 0,91F.p | 33,66Hp |
| 40000VA | 92% | 0,91F.p | 44,89Hp |
| 50000VA | 92% | 0,91F.p | 56,11Hp |
| 60000VA | 92% | 0,91F.p | 67,335Hp |
| 70000VA | 92% | 0,91F.p | 78,557Hp |
| 80000VA | 92% | 0,91F.p | 89,78Hp |
| 90000VA | 92% | 0,91F.p | 101Hp |
Definiciones Eficiencia, Hp, F.P y VA.
E(Eficicencia)=La eficiencia del motor es la relación entre la cantidad de trabajo mecánico que realiza y la energía eléctrica que consume para hacer el trabajo, representado por un porcentaje. Un porcentaje más alto representa un motor más eficiente. La eficiencia del motor eléctrico depende de (pero no limitados a) las condiciones de diseño, materiales, construcción, clasificación, carga, calidad de la energía, y de operación.
F.P = El factor de potencia es la diferencia entre la potencia aparente S(VA) y la potencia real o activa P(W), este factor se puede determinar con la formula: P(W)/S(VA)=F.P. En la práctica el Factor de potencia lo determinan las características propias de los equipos.
H.P= El caballo de fuerza, también llamado caballo de potencia —puesto que es una medida de potencia y no de fuerza— y en inglés horsepower, es el nombre de varias unidades de medida de potencia utilizadas en el sistema anglosajón. Se denota hp, HP o Hp, del término inglés horsepower, expresión que fue acuñada por James Watt en 1782 para comparar la potencia de las máquinas de vapor con la potencia de los caballos de tiro. Más tarde se amplió para incluir la potencia de salida de los otros tipos de motores de pistón, así como turbinas, motores eléctricos y otro tipo de maquinaria.
S(VA) = LLamada potencia aparente, esta potencia no es realmente la «útil», salvo cuando el factor de potencia es la unidad (cos φ=1), y señala que la red de alimentación de un circuito no solo ha de satisfacer la energía consumida por los elementos resistivos P(W), sino que también ha de contarse con la que van a «almacenar» las bobinas y condensadores
Preguntas Frecuentes (FAQ)
¿Qué es el factor de potencia y por qué es importante en el cálculo de VA a HP?
El factor de potencia (PF) es la relación entre la potencia real (HP) y la potencia aparente (VA) en un sistema eléctrico. Es crucial para determinar la eficiencia de conversión de energía y ajustar el cálculo de VA a HP de manera precisa.
¿Qué unidades se utilizan para medir VA y HP?
VA se mide en volt-amperes y HP en caballos de fuerza. VA representa la potencia aparente en un circuito eléctrico, mientras que HP mide la potencia mecánica.
¿Cómo afecta la eficiencia del sistema al cálculo de HP?
La eficiencia (E) del sistema indica qué porcentaje de la potencia aparente se convierte en potencia útil. Una menor eficiencia reduce la cantidad de HP obtenidos a partir de los VA disponibles.
¿Es posible convertir VA a HP sin conocer el factor de potencia?
No es recomendable ya que el factor de potencia es esencial para determinar la porción de la potencia aparente que realmente se convierte en potencia útil (HP).
¿Existen herramientas automáticas para realizar esta conversión?
Sí, existen calculadoras en línea y herramientas de software que pueden facilitar la conversión de VA a HP ingresando los valores necesarios como factor de potencia y eficiencia.
Consideraciones Adicionales en el Cálculo de VA a HP
Además de las fórmulas básicas y ejemplos, es importante considerar otros aspectos que pueden influir en el cálculo de VA a HP.
1. Tipos de Carga Eléctrica
- Cargas Resistivas: Tienen un factor de potencia cercano a 1, lo que simplifica la conversión.
- Cargas Inductivas: Como motores y transformadores, tienen un factor de potencia menor a 1, lo que afecta la eficiencia y el cálculo de HP.
2. Condiciones de Operación
- La temperatura ambiente, la calidad de los componentes y otros factores ambientales pueden influir en la eficiencia del sistema.
- Es esencial considerar estas condiciones para obtener un cálculo preciso de HP.
3. Normativas y Estándares Eléctricos
- Asegurarse de seguir las normativas locales e internacionales garantiza la seguridad y eficiencia en el cálculo y diseño de sistemas eléctricos.
- Estándares como el IEEE y el NEC proporcionan directrices para estos cálculos.
