La conversión de kVA a voltios es fundamental en sistemas eléctricos industriales, comerciales y residenciales modernos.
Esta guía explica fórmulas, tablas, variables y ejemplos reales para calcular voltaje a partir de potencia aparente.
Calculadora kVA ⇄ Voltios
Tabla de Valores Comunes para Conversión de KVA a Voltios
Para realizar conversiones de KVA a Voltios es esencial conocer valores típicos de potencia aparente, corriente y tensión en sistemas eléctricos industriales y comerciales. A continuación, presentamos una tabla extensiva con valores comunes para sistemas monofásicos y trifásicos, con diferentes niveles de potencia y tensión, facilitando la referencia rápida y el cálculo práctico.
| Potencia Aparente (KVA) | Corriente (A) Monofásico (127 V) | Corriente (A) Monofásico (220 V) | Corriente (A) Trifásico (220 V) | Corriente (A) Trifásico (380 V) | Corriente (A) Trifásico (440 V) |
|---|---|---|---|---|---|
| 1 | 7.87 | 4.55 | 2.62 | 1.52 | 1.31 |
| 5 | 39.35 | 22.73 | 13.09 | 7.59 | 6.55 |
| 10 | 78.7 | 45.45 | 26.18 | 15.18 | 13.1 |
| 25 | 196.75 | 113.64 | 65.45 | 37.95 | 32.75 |
| 50 | 393.5 | 227.27 | 130.9 | 75.9 | 65.5 |
| 75 | 590.25 | 340.91 | 196.35 | 113.85 | 98.25 |
| 100 | 787 | 454.55 | 261.8 | 151.8 | 131 |
| 150 | 1180.5 | 681.82 | 392.7 | 227.7 | 196.5 |
| 200 | 1574 | 909.09 | 523.6 | 303.6 | 262 |
| 250 | 1967.5 | 1136.36 | 654.5 | 379.5 | 327.5 |
Nota: La corriente está calculada para un factor de potencia (FP) de 1 y un sistema balanceado. La corriente real puede variar con el FP y condiciones de carga.
Fórmulas Fundamentales para la Calculadora de KVA a Voltios
1. Definición Básica
El kilovoltamperio (kVA) representa la potencia aparente, es decir, la combinación vectorial de potencia activa (kW) y potencia reactiva (kVAR). La relación fundamental que conecta kVA, voltios (V) y amperios (A) es:
Donde:
- S: Potencia aparente en kilovoltamperios (kVA)
- V: Voltaje o tensión en voltios (V)
- I: Corriente en amperios (A)
2. Cálculo del Voltaje a partir de KVA y Corriente
Para encontrar el voltaje, despejamos la fórmula:
Esta es la fórmula básica para calcular el voltaje a partir de potencia aparente y corriente.
3. Fórmulas para Sistemas Monofásicos y Trifásicos
Es imprescindible distinguir el tipo de sistema para aplicar las fórmulas correctas.
Sistema Monofásico
Por lo tanto,
Sistema Trifásico (3 fases balanceadas)
La potencia aparente para sistemas trifásicos es:

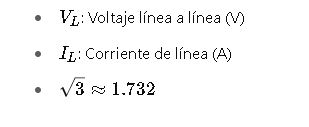

Donde:
Despejando voltaje:
4. Incorporación del Factor de Potencia (FP)
El factor de potencia es fundamental en el cálculo porque la potencia aparente S es combinación de potencia activa P y reactiva Q:
Si solo se conoce la potencia activa (kW) y el factor de potencia, podemos calcular la potencia aparente:
Por lo tanto, para calcular voltaje considerando factor de potencia:
- Monofásico:
- Trifásico:
5. Fórmulas complementarias para sistemas con diferentes configuraciones
En ciertos casos, como sistemas de neutro o con tensión fase-neutro, se usa la siguiente relación para sistemas trifásicos:
- Voltaje fase-neutro VF:
Por ejemplo, en un sistema de 380 V línea-línea, el voltaje fase-neutro es aproximadamente:

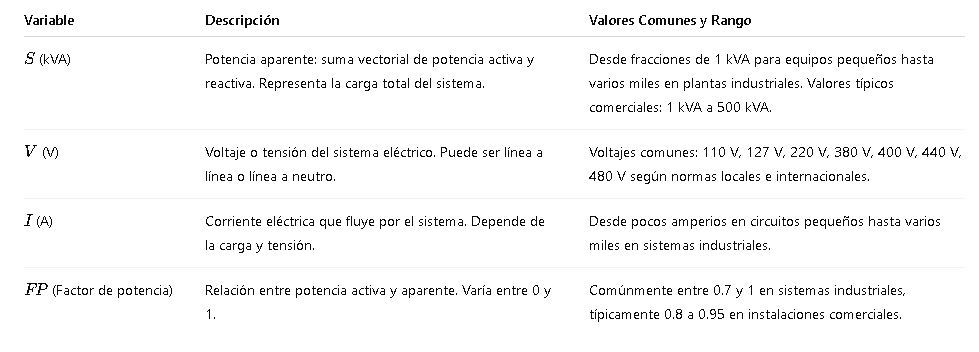

Explicación Detallada de Cada Variable
Ejemplos Prácticos Detallados de Conversión KVA a Voltios
Caso 1: Cálculo de Voltaje en Sistema Trifásico Industrial
Datos del problema:
- Potencia aparente: 150 kVA
- Corriente de línea: 392.7 A (valor común para 150 kVA a 220 V trifásico, pero asumimos desconocido para este ejemplo)
- Factor de potencia: 0.9 (carga inductiva común)
- Tipo de sistema: trifásico línea-línea
Objetivo:
Calcular el voltaje línea-línea.
Desarrollo:
Primero, despejamos el voltaje:
Sustituyendo valores:
Calculamos denominador:
Voltaje:
Interpretación:
El sistema debe operar a aproximadamente 245 V línea-línea para suministrar 150 kVA con la corriente y FP dados. Este valor puede indicar un ajuste en la tensión nominal estándar, lo que puede requerir transformadores o ajustes en el diseño.
Caso 2: Determinación de Voltaje para Motor Monofásico
Datos:
- Potencia aparente: 10 kVA
- Corriente: 45.45 A
- Factor de potencia: 0.85
- Tipo de sistema: monofásico
Objetivo:
Calcular el voltaje de operación.
Desarrollo:
Aplicando fórmula monofásica con FP:
Sustituyendo:
Análisis:
Este valor es superior a los voltajes monofásicos comunes (127 V o 220 V), lo que indica que para esta potencia y corriente el motor podría necesitar un sistema de alimentación con tensión más alta o un ajuste en corriente/factor de potencia.
Ampliación Técnica: Aspectos Críticos y Normativas Relevantes
Importancia del Factor de Potencia
El factor de potencia impacta directamente en la relación kVA – Voltios – Amperios. Un FP bajo indica una carga reactiva importante, incrementando la corriente para una misma potencia activa, lo que afecta pérdidas, dimensionamiento de conductores y protecciones.
Normativa destacada:
- IEEE 141 (Red Book): Estándar para diseño y análisis de sistemas eléctricos industriales, con recomendaciones para cálculo y corrección de FP.
- NTP IEC 60909: Norma para cálculo de corrientes en sistemas eléctricos, importante para entender comportamientos bajo diferentes cargas.
Consideraciones de Seguridad y Diseño
- Sobrecorriente y protecciones: Los valores calculados deben ser comparados con las capacidades nominales de equipos y protecciones para evitar fallas.
- Pérdidas y eficiencia: Corrientes mayores por bajo FP generan pérdidas térmicas en conductores y transformadores.
- Distancias y caída de tensión: Voltajes calculados pueden requerir análisis de caída para asegurar operación correcta en puntos remotos.
Recursos Externos de Autoridad
- IEEE Xplore Digital Library – Acceso a normas y artículos técnicos en ingeniería eléctrica.
- IEC – International Electrotechnical Commission – Normas internacionales en sistemas eléctricos.
- National Fire Protection Association (NFPA) – NEC – Normas eléctricas para instalaciones seguras.
- Schneider Electric – White Papers – Recursos técnicos sobre dimensionamiento eléctrico y eficiencia.
Preguntas Frecuentes (FAQ) sobre Calculadora de KVA a Voltios
1. ¿Qué es un kilovoltamperio (kVA) y cómo se relaciona con voltios?
El kilovoltamperio (kVA) es una unidad de potencia aparente en sistemas eléctricos que combina tanto la potencia activa (kW) como la potencia reactiva (kVAR). Se calcula como el producto del voltaje (en voltios) por la corriente (en amperios), dividido entre 1000 para convertir a kilo:
El voltaje representa la fuerza electromotriz que impulsa la corriente por el circuito. Así, para conocer el voltaje necesario para suministrar una potencia aparente determinada a una corriente dada, se despeja
2. ¿Por qué es importante conocer el voltaje a partir de kVA en sistemas eléctricos?
Conocer el voltaje a partir de kVA es crucial para:
- Dimensionar correctamente cables, protecciones y equipos eléctricos.
- Garantizar la eficiencia operativa y seguridad en instalaciones.
- Evitar caídas de tensión y pérdidas innecesarias.
- Ajustar transformadores y fuentes de alimentación para cargas específicas.
Este cálculo permite diseñar sistemas eléctricos acorde a las demandas reales de potencia y corriente.
3. ¿Cómo afecta el factor de potencia en la conversión de kVA a voltios?
El factor de potencia (FP) indica la eficiencia con la que se usa la potencia aparente. Un FP bajo implica mayor componente reactivo y, por ende, mayor corriente para una misma potencia activa.
El voltaje calculado debe considerar FP para reflejar condiciones reales:
Donde P es la potencia activa en kW.
Un FP cercano a 1 reduce corriente y permite una tensión más eficiente, mientras un FP bajo aumenta la corriente y afecta negativamente el diseño.
4. ¿Cuál es la diferencia entre voltaje línea-línea y línea-neutro en sistemas trifásicos?
- Voltaje línea-línea (VLV_LVL): Es la tensión entre dos conductores de fase diferentes. Usado en cálculos de potencia total en sistemas trifásicos.
- Voltaje línea-neutro (VFV_FVF): Es la tensión entre un conductor de fase y el neutro. Es más baja y corresponde a la tensión individual de fase.
Se relacionan mediante:
Es fundamental usar el voltaje correcto según el tipo de cálculo para evitar errores en dimensionamiento.
