¿Qué representa el multiplicador de corriente de energización en esta calculadora?

El multiplicador de corriente de energización en p.u. es la relación entre la corriente máxima transitoria al energizar el transformador y la corriente nominal del mismo lado. Por ejemplo, un valor de 8 p.u. indica que se espera que la corriente de inrush alcance aproximadamente ocho veces la corriente nominal. La calculadora utiliza este multiplicador, junto con la potencia y la tensión nominales, para estimar la corriente máxima de energización.

¿Cómo debo seleccionar el tipo de sistema (monofásico o trifásico) para el cálculo?

Debe seleccionar "Trifásico" cuando el transformador está conectado en un sistema trifásico y se introduce la tensión entre líneas del lado energizado, que es el caso más habitual en transformadores de distribución y potencia. Seleccione "Monofásico" cuando se trate de un transformador monofásico y la tensión indicada corresponda a la tensión entre terminales. La elección correcta es importante porque la expresión de la corriente nominal difiere entre ambos sistemas.

¿Para qué sirven las opciones avanzadas de tensión de servicio y factor de seguridad?

La tensión de servicio permite ajustar la corriente de energización a la tensión real presente en el momento de la maniobra, expresada como porcentaje de la tensión nominal. Por ejemplo, una tensión de servicio del 95 % reducirá proporcionalmente la corriente estimada. El factor de seguridad adicional aplica un margen porcentual sobre la corriente calculada para cubrir incertidumbres de diseño, variaciones en las condiciones de conmutación y dispersiones estadísticas de la inrush observada en campo.

¿Qué información adicional aporta el cálculo de I²t de la corriente de inrush?

El valor I²t de la corriente de inrush es una medida del esfuerzo térmico que soportan los conductores, devanados y equipos de protección durante la energización. Multiplica el cuadrado de la corriente máxima estimada por la duración típica de la inrush. Este parámetro se puede comparar con las curvas de disparo de fusibles e interruptores automáticos para verificar si el equipo de protección admite el esfuerzo sin disparos indeseados ni daño térmico.

Calculadora de corriente de energización del transformador

Calculadora precisa para corriente de energización de transformadores y planificación eléctrica de potencia industrial moderna.

Este artículo técnico detalla fórmulas, procedimientos, ejemplos numéricos y referencias normativas clave aplicadas en campo.

Calculadora de corriente de energización del transformador (corriente de inrush estimada)

Potencia nominal (kVA)

Tensión nominal lado de energización (kV)

Tipo de sistema

Multiplicador de corriente de energización (p.u.)

Opciones avanzadas

Tensión de servicio (% de tensión nominal)

Factor de seguridad adicional (%)

Tiempo típico de inrush (s)

Puede subir una foto de la placa de datos o del diagrama del transformador para sugerir valores aproximados de entrada.

⚡ Más calculadoras eléctricas

Introduzca los datos básicos del transformador para estimar la corriente máxima de energización.

Fórmulas empleadas (sistema internacional de unidades):

Corriente nominal trifásica en el lado de energización (A): I_n,3φ = S_n / (√3 · V_LL)
donde S_n es la potencia nominal en kVA y V_LL es la tensión entre líneas en kV. La fórmula ya contempla la conversión kVA y kV a A.
Corriente nominal monofásica en el lado de energización (A):
I_n,1φ = S_n / V_L
donde S_n es la potencia en kVA y V_L es la tensión en kV.
Multiplicador de corriente de energización (p.u.):
k_inrush = I_inrush,base / I_n
El usuario selecciona o define k_inrush de acuerdo con el tipo de transformador y condiciones de maniobra.
Corriente de energización base (sin ajustes avanzados):
I_inrush,base = I_n · k_inrush
Ajuste por tensión de servicio:
f_V = V_serv% / 100
I_inrush,V = I_inrush,base · f_V
Aplicación del factor de seguridad adicional:
f_seg = 1 + (FS% / 100)
I_inrush,final = I_inrush,V · f_seg
Esfuerzo térmico aproximado de inrush (I²t):
I²t = (I_inrush,final)² · t_inrush
donde t_inrush es el tiempo típico de inrush en segundos.

Nota: el cálculo se basa en relaciones empíricas I_inrush/I_n típicas de transformadores en vacío. Para estudios detallados de transitorios electromagnéticos deben emplearse herramientas de simulación específicas.

Tipo de transformador / condición	Rango típico k_inrush (p.u. de I_n)	Comentario de aplicación
Distribución en aceite, ≤ 1000 kVA	4 a 8 p.u.	Energización en vacío, tensiones de media tensión típicas.
Transformador de potencia > 10 MVA	6 a 12 p.u.	Condiciones desfavorables de flujo residual y ángulo de cierre.
Transformador seco encapsulado	6 a 10 p.u.	Mayor dispersión según diseño del núcleo y material magnético.
Energización con flujo residual bajo y cierre favorable	3 a 6 p.u.	Puede ocurrir en maniobras controladas o cuando el transformador se enfría desconectado.

¿Qué representa el multiplicador de corriente de energización en p.u.?: Es la relación entre la corriente máxima transitoria al energizar el transformador y la corriente nominal del mismo lado. Por ejemplo, 8 p.u. significa que la corriente de inrush puede llegar a ser ocho veces la corriente nominal.
¿Por qué es relevante distinguir entre sistema monofásico y trifásico?: La expresión de la corriente nominal depende del tipo de sistema. En trifásico interviene la raíz de tres y la tensión entre líneas; en monofásico se utiliza la tensión entre terminales directamente. Un cálculo correcto de I_n es esencial para dimensionar protecciones y evaluar la inrush.
¿Cómo influyen la tensión de servicio y el factor de seguridad en el resultado?: La tensión de servicio escala aproximadamente de forma proporcional la corriente de energización. El factor de seguridad se aplica como margen adicional para considerar incertidumbres de datos, tolerancias de fabricación y dispersión de condiciones de maniobra.
¿Para qué sirve el cálculo de I²t en la energización?: El valor I²t estimado permite comparar el esfuerzo térmico de la corriente de inrush frente a las curvas de disparo de fusibles, interruptores automáticos y relés, verificando si el equipo de protección soportará la energización sin disparos indeseados.

Conceptos fundamentales y alcance de la calculadora

La "corriente de energización" se refiere a la corriente transitoria máxima que aparece al conectar un transformador a la red. En la práctica esto incluye dos componentes principales: la corriente de magnetización (inrush) debida a la excitación del núcleo y la corriente de cortocircuito transitoria o sostenida según la impedancia del transformador y la red.

Una calculadora profesional integra modelos de impedancia por unidad, parámetros de magnetización, efectos de flujo residual y ángulo de maniobra de conmutación. Su finalidad es estimar picos, valores eficaz medios y corrientes de cortocircuito para seleccionar protecciones y coordinar arranques.

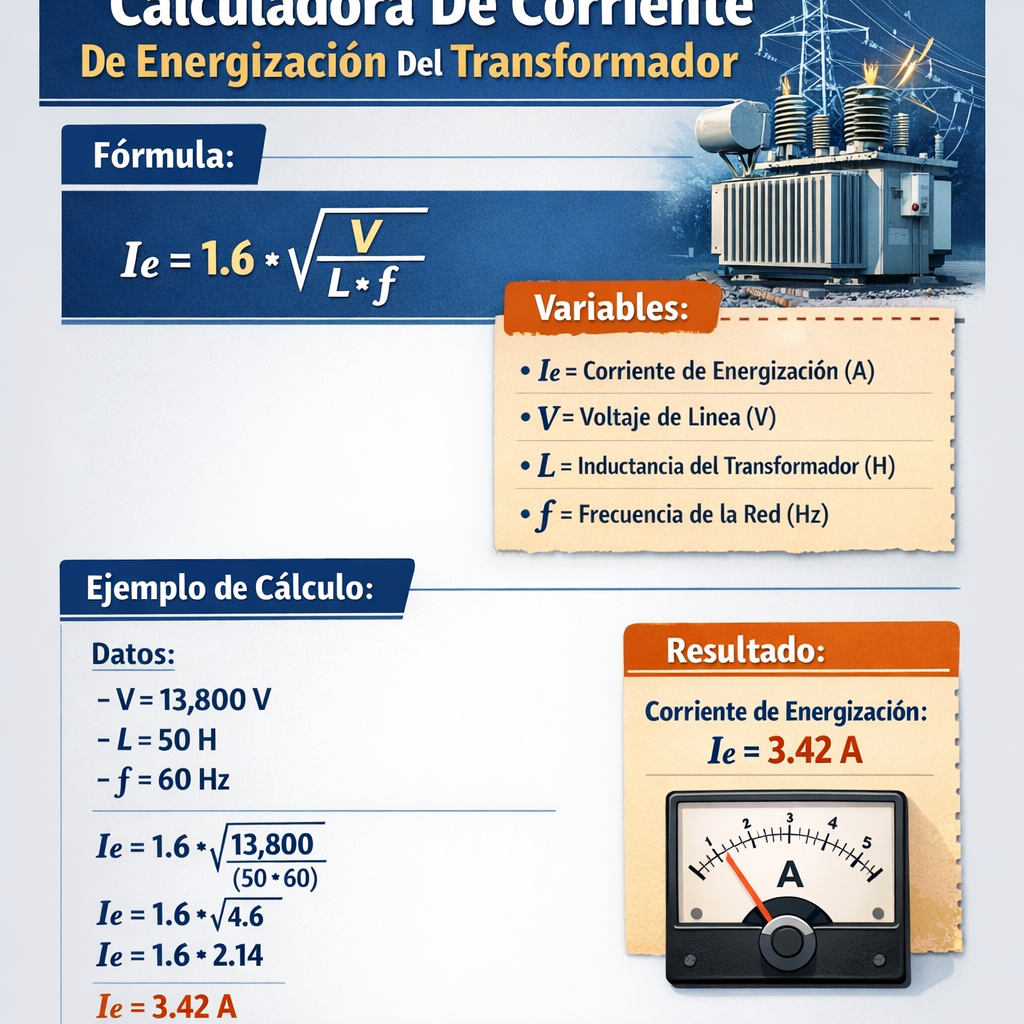

Calculadora de corriente de energizacion del transformador: guía práctica y rápida

Modelos eléctricos del transformador para energización

Esquema simplificado en régimen transitorio

El transformador puede modelarse por:

Impedancia equivalente de cortocircuito Z_eq (impedancia serie que concentra la caída durante cortocircuitos).
Impedancia magnetizante Z_m = R_m + j X_m (paralela en el circuito del lado de alta tensión para modelar corriente de excitación).

En análisis de energización se deben considerar ambos modelos: la corriente de cortocircuito se determina principalmente por Z_eq; la corriente de inrush depende de Z_m y del estado del flujo residual Φ_res.

Relación entre parámetros en por unidad

La metodología por unidad (pu) es estándar para escalado y combinación de impedancias entre equipos con distintas tensiones y potencias. Para un transformador:

Base de corriente: I_base = S_base / (sqrt(3) * V_base)

Impedancia base: Z_base = (V_base^2) / S_base

Impedancia en pu: Z_pu = Z_actual / Z_base

Para transformadores, el porcentaje de impedancia Z% facilita el cálculo directo:

Z_pu = Z% / 100

Formulación matemática para corriente de energización

Corriente de cortocircuito (estática)

El cálculo habitual del cortocircuito inicial suministrado por un transformador se realiza con la relación de la corriente nominal y la impedancia en por unidad:

I_sc = I_rated / Z_pu

donde:

I_sc = corriente de cortocircuito (A)
I_rated = corriente nominal del transformador (A) = S_rated / (sqrt(3) * V_ll)
Z_pu = impedancia en por unidad = Z% / 100

Forma combinada (usando S_rated, V_ll y Z%):

I_sc = (S_rated * 100) / (sqrt(3) * V_ll * Z%)

Variables típicas:

S_rated: 1 MVA a 500 MVA (según transformador)
V_ll: tensión línea a línea correspondiente (por ejemplo 13.8 kV, 69 kV, 230 kV)
Z%: 4% a 12% en transformadores de potencia comunes

Corriente de magnetización y pico de inrush

La corriente de inrush al energizar un transformador viene dada por la respuesta transitoria del circuito magnetizante. El modelo linealizado permite expresar la corriente resultante como suma de la respuesta forzada y la respuesta natural (décadica con amortiguamiento):

i(t) = I_m sin(ωt + φ) + I_d e^{-t/τ}

donde:

I_m = amplitud de la componente sinusoidal de magnetización (A) = V_m / X_m
φ = desfase inicial dependiendo del instante de maniobra
I_d = componente de desplazamiento DC que depende del flujo residual Φ_res y del instante de cierre
τ = L_m / R_equiv (constante de tiempo de la descarga)

En la práctica se usa una estimación simplificada del pico de inrush:

I_inrush_peak ≈ k_inrush * I_rated

donde k_inrush típicamente varía entre 3 y 12 dependiendo de:

Magnitud del flujo residual Φ_res (≥ 0 aumenta el pico).
Ángulo de conmutación (cierre en cruce de tensión vs. en máximo).
Impedancia magnética X_m significante (mayor X_m reduce el pico).

Para análisis detallado con magnetización inductiva:

X_m = ω L_m , con ω = 2π f

Entonces la amplitud sinusoidal es:

I_m = V_m / X_m = (V_ll / sqrt(3)) / X_m

Y la componente DC inicial aproximadamente proporcional al cociente entre flujo residual y flujo máximo admisible.

Parámetros comunes y valores típicos

Potencia S (MVA)	Tensión LV (kV)	Corriente nominal I_rated (A)	Z% típico	No-load Io% típico	k_inrush típico
0,5	0,4	721	3 - 6	2 - 6	4 - 8
1	11	52	4 - 6	0,5 - 3	4 - 10
5	13,8	209	6 - 10	0,5 - 2	5 - 10
10	13,8	418	6 - 12	0,5 - 1,5	5 - 12
50	69	418	6 - 12	0,2 - 1	6 - 12
200	230	501	6 - 12	0,1 - 0,5	6 - 12

Nota: I_rated en tabla se indica en el lado de baja tensión correspondiente para ejemplo de cálculo; valores mostrados son indicativos y dependen de la configuración física real.

Magnitud	Rango típico	Comentarios
Z% (impedancia de cortocircuito)	3% - 12%	Transformadores de distribución suelen 3–8%; potencia 6–12%
No-load Io% (corriente de vacío)	0,1% - 6%	Depende del diseño del núcleo y tensión
X_m / X_k (relación de excitación a cortocircuito)	10 - 200 pu	Valores altos implican picos de inrush más pronunciados

Aplicaciones prácticas y criterios de diseño

La estimación de corriente de energización sirve para:

Dimensionar interruptores y fusibles (capacidad de ruptura y curva de disparo).
Programar maniobras sincronizadas para minimizar picos de inrush en bancos de transformadores.
Calcular caídas de tensión durante energización y verificar calidad de suministro.
Diseñar esquemas de compensación reactiva y arranque suave (preinserción de reactancias o resistencias).

Métodos de mitigación

Usar equipo de cierre a tensión adecuada (controlado por sincronismo) para reducir DC offset.
Instalación de reactancias serie o resistencias temporales durante energización.
Pre-magnetización: aplicar una tensión controlada con polaridad para reducir flujo residual.
Secuenciación escalonada: energizar transformadores en momentos no coincidentes.

Ejemplos reales: cálculo completo

Ejemplo 1 — Cálculo de corriente de cortocircuito en transformador de distribución

Datos:

S_rated = 10 MVA
V_lv = 13.8 kV (lado de baja tensión donde interesamos la corriente)
Z% = 8%

Paso 1: Calcular corriente nominal I_rated

I_rated = S_rated / (sqrt(3) * V_lv)

Cálculo numérico:

I_rated = 10 000 000 / (1.732 * 13 800)

I_rated ≈ 10 000 000 / 23 901.6

I_rated ≈ 418.4 A

Paso 2: Calcular Z_pu

Z_pu = Z% / 100 = 8 / 100 = 0.08

Paso 3: Corriente de cortocircuito I_sc

I_sc = I_rated / Z_pu = 418.4 / 0.08

I_sc ≈ 5 230 A ≈ 5.23 kA

Interpretación: La magnitud inicial del cortocircuito disponible desde el lado de baja tensión, ignorando impedancias de red aguas arriba, sería aproximadamente 5.23 kA. Esta corriente sirve de referencia para selección de interruptor y ajuste de protecciones.

Ejemplo 2 — Estimación de pico de inrush y análisis de mitigación

Datos del transformador:

S_rated = 1 MVA
V_lv = 0.4 kV (lado de baja tensión)
Z% = 5%
Io% (corriente de vacío) = 2% (valor del fabricante)
Se asume flujo residual Φ_res = 0.5 Φ_max (residual moderado)
frecuencia f = 50 Hz

Objetivo: Estimar el pico de inrush probable en A y en múltiplos de I_rated, y proponer mitigación.

Paso 1: Corriente nominal I_rated

I_rated = 1 000 000 / (1.732 * 400)

I_rated ≈ 1 000 000 / 692.8 ≈ 1 442 A

Paso 2: Estimación de corriente magnetizante permanente (sin inrush)

Io (en A) = Io% * I_rated / 100 = 2 * 1 442 / 100 ≈ 28.8 A

Paso 3: Estimación de X_m aproximada

Si Io corresponde al magnetizante en vacío, la reactancia magnética X_m en pu es aproximadamente:

X_m_pu ≈ 1 / (Io%/100) = 1 / 0.02 = 50 pu

Esto indica una reactancia magnética elevada (valor esperado en muchos transformadores).

La amplitud sinusoidal de excitación I_m (módulo) se calcula como:

I_m ≈ V_ph / X_m = (V_ll / sqrt(3)) / (X_m_pu * Z_base) — sin embargo, usando la aproximación en pu:

I_m_pu ≈ 1 / X_m_pu ≈ 0.02 pu, lo que concuerda con Io% en reposo.

Estimación práctica del pico de inrush:

Si Φ_res = 0.5 Φ_max y si el maniobra ocurre en instante desfavorable, la componente DC puede duplicar la amplitud de la componente AC, produciendo picos entre 6 y 10 veces I_rated. Para este ejemplo adoptamos k_inrush = 8 (valor conservador).

I_inrush_peak ≈ k_inrush * I_rated = 8 * 1 442 ≈ 11 536 A ≈ 11.54 kA

Comparación con I_rated: pico ≈ 8 pu.

Medidas de mitigación recomendadas:

Usar cierre controlado para minimizar desplazamiento DC (podría reducir k_inrush a ~4–5).
Instalar reactancia de derivación temporal que limite pico, reduciendo I_inrush en un factor 2–3.
Pre-magnetización si la operación lo permite, para reducir Φ_res y bajar k_inrush.

Consideraciones adicionales para el cálculo riguroso

Cuando la red de alimentación tiene impedancia significativa, el valor de I_sc y el pico de inrush deben calcularse combinando la impedancia de la red con Z_eq del transformador en el dominio de frecuencias relevante.
El análisis transitorio con modelos en el dominio del tiempo (ecuaciones diferenciales para L_m y resistencia de pérdidas) proporciona la respuesta temporal completa y el pico real; se recomienda uso de simulación EMT (Electromagnetic Transients) para casos críticos.
Protecciones térmicas y mecánicas deben evaluar tanto la energía I^2t acumulada (impacto térmico) como los picos instantáneos (impacto mecánico en contactos).
La sobretensión instantánea por desmagnetización inversa puede dañar aislamiento: evaluar coordinación con arrestadores y control de tensión durante energización.

Referencias normativas y lecturas recomendadas

Se indican normas y documentos técnicos de referencia para el diseño y verificación:

IEC 60076 — Power transformers. (Norma internacional que especifica ensayos, características y requisitos de seguridad). Enlace: https://www.iec.ch/
IEEE Std C57.12.00 — Standard for General Requirements for Liquid-Immersed Distribution, Power, and Regulating Transformers. Información y guías en: https://standards.ieee.org/
IEEE Std C57.12.90 — Test Code for Liquid-Immersed Distribution, Power, and Regulating Transformers (ensayos eléctricos, corrientes de excitación y ensayos de cortocircuito).
Guías técnicas e investigaciones de CIGRÉ sobre corrientes de inrush y transitorios en sistemas de potencia: https://www.cigre.org/
Manuales de fabricantes (Siemens, ABB, GE) que aportan datos de Io%, X_m, Lm y procedimientos de preinserción. Consultar páginas oficiales de fabricantes para fichas técnicas.

Recomendaciones para implementación de la calculadora

Entrada mínima: S_rated, V_ll, Z%, Io% o X_m, frecuencia, Φ_res estimado (en pu), instante de maniobra (ángulo eléctrico).
Opcional: impedancia de red upstream (R+jX), transformaciones de neutro y medidas de compensación.
Salida: I_rated, I_sc (pico y eficaz), I_inrush estimado (pico y curvatura temporal), I^2t para intervalos seleccionables.
Implementar módulo de sensibilidad para k_inrush según variación de Φ_res y ángulo de cierre.
Proveer recomendaciones automáticas de mitigación (reactancias, secuenciación, pre-magnetización).

Checklist para verificación en sitio

Verificar placa de características del transformador (S, V, Z%, Io%).
Medir tensión residual y verificar procedimientos de pre-magnetización si disponibles.
Confirmar impedancias de la red y calcular corriente de cortocircuito combinando fuentes.
Probar maniobras en horas controladas y registrar corrientes con instrumentos de alta velocidad.
Actualizar la calculadora con datos reales de pruebas para calibración y ajuste de factores k_inrush.

Una calculadora técnica bien configurada y validada contra pruebas de banco y mediciones in-situ es herramienta esencial para diseñar protecciones, coordinar maniobras y asegurar la integridad de transformadores y su entorno.
