El consumo energético en motores eléctricos es clave para diseño, operación y optimización de sistemas eléctricos.
Evaluarlo correctamente permite decisiones eficientes, costos adecuados y cumplimiento con normas IEEE e IEC vigentes.
Calculadora de Consumo de Energía – Motores Eléctricos
Tablas extensas de consumo energético según IEEE e IEC
A continuación, se presentan tablas con valores típicos de consumo de energía en motores eléctricos en base a parámetros reales de operación, considerando distintas potencias nominales, tensiones, factores de carga y eficiencias, según los lineamientos de las normas IEC 60034, IEC 61800, IEEE 112, entre otras.
Tabla 1: Consumo de energía anual (kWh) estimado de motores trifásicos (400 V, 50 Hz)
| Potencia Nominal (kW) | Eficiencia (%) | Factor de Carga (%) | Horas/año | Consumo (kWh/año) |
|---|---|---|---|---|
| 0.75 | 78 | 75 | 4000 | 2884 |
| 1.5 | 82 | 80 | 4500 | 6585 |
| 3.0 | 85 | 85 | 5000 | 12705 |
| 5.5 | 87 | 90 | 6000 | 30689 |
| 7.5 | 89 | 100 | 6000 | 50561 |
| 11.0 | 91 | 100 | 7000 | 84615 |
| 15.0 | 92 | 100 | 7500 | 122282 |
| 22.0 | 93 | 100 | 8000 | 189247 |
| 30.0 | 94 | 100 | 8000 | 255319 |
| 45.0 | 95 | 100 | 8500 | 403158 |
| 55.0 | 95 | 100 | 8760 | 507158 |
Nota: Para cada cálculo se utilizó la fórmula:Consumo (kWh/año) = Potencia(kW) × Factor de carga × Horas/año / Eficiencia
Tabla 2: Equivalencias típicas de carga en motores eléctricos (aplicaciones comunes)
| Aplicación industrial | Potencia típica del motor (kW) | Factor de carga (%) | Tiempo diario (h) |
|---|---|---|---|
| Cinta transportadora | 3 – 7.5 | 80 – 100 | 12 – 24 |
| Bomba centrífuga | 5.5 – 22 | 65 – 90 | 8 – 24 |
| Compresor de aire | 7.5 – 55 | 75 – 100 | 6 – 20 |
| Ventilador industrial | 1.5 – 15 | 60 – 90 | 10 – 24 |
| Máquina CNC | 2.2 – 18.5 | 60 – 100 | 8 – 16 |
| Elevador hidráulico | 3 – 11 | 70 – 100 | 4 – 10 |
Fórmulas clave para calcular el consumo de energía en motores eléctricos (según IEEE / IEC)
1. Consumo eléctrico (kWh)

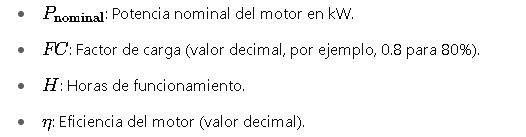

Donde:
Valores típicos:
- Eficiencia: 0.75 a 0.98 (según IE1, IE2, IE3, IE4 de la norma IEC 60034-30-1).
- Horas: 2000 a 8760 h/año.
- Factor de carga: 0.5 a 1.0 (según tipo de carga).
2. Potencia de entrada eléctrica (Pinput)
3. Potencia eléctrica trifásica (kW)

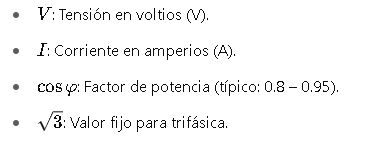

Variables:
Basado en la norma IEEE Std 141 (Red Book) para análisis de potencia trifásica.
4. Consumo anual estimado en costo ($)
Ejemplo de tarifa promedio industrial:
- En LATAM: $0.09 – $0.15 USD/kWh
5. Factor de utilización del motor (UF)
Ejemplos reales de cálculo de consumo energético en motores eléctricos
A continuación se presentan dos casos de aplicación reales, desarrollados paso a paso con el uso de las fórmulas vistas anteriormente y siguiendo normativas IEEE e IEC para garantizar precisión y aplicabilidad.
Ejemplo 1: Bomba centrífuga industrial operando 24/7
Datos del sistema:
- Motor trifásico: 30 kW
- Tensión: 400 V
- Corriente medida: 52 A
- Factor de potencia: 0.88
- Eficiencia: 93% (IE3, según IEC 60034-30-1)
- Horas de operación al año: 8760 h
- Tarifa eléctrica: $0.13 USD/kWh
Paso 1: Calcular la potencia de entrada eléctrica
Paso 2: Calcular el consumo energético anual
Paso 3: Calcular el costo anual en dólares
Resultado:
Este motor consume 282,573.6 kWh al año, representando un gasto eléctrico de $36,734.57 USD anuales.
Ejemplo 2: Cinta transportadora de uso intermitente
Datos del sistema:
- Motor trifásico: 7.5 kW
- Factor de carga: 75%
- Eficiencia: 89% (IE2)
- Horas de funcionamiento: 6 horas/día × 300 días = 1800 h/año
- Tarifa eléctrica: $0.11 USD/kWh
Paso 1: Calcular potencia utilizada
Paso 2: Calcular potencia eléctrica requerida
Paso 3: Calcular consumo anual
Paso 4: Calcular el costo anual
Resultado:
La cinta transportadora consume 11,376 kWh anualmente, lo que equivale a $1,251.36 USD al año en electricidad.
Eficiencia energética y clasificación según IEC 60034-30-1
La IEC 60034-30-1 clasifica los motores eléctricos de baja tensión según su eficiencia energética, lo cual impacta directamente en el consumo energético.
| Clase IE | Nivel de eficiencia | Aplicación típica |
|---|---|---|
| IE1 | Estándar (Básica) | Antiguos sistemas o cargas no críticas |
| IE2 | Alta eficiencia | Sistemas comerciales, bombas, ventiladores |
| IE3 | Premium | Recomendado en industria moderna |
| IE4 | Super premium | Alta eficiencia energética, costo inicial alto |
Observación: Los motores IE3 e IE4 pueden reducir el consumo entre un 5% y 15% respecto a motores IE2 o IE1, especialmente en operación continua.
Factores que afectan el consumo de energía en motores eléctricos
- Sobrecarga o subutilización:
Un motor operando fuera de su punto óptimo consume más energía por kWh entregado. - Desbalance de fases o bajo factor de potencia:
Genera pérdidas adicionales y penalizaciones económicas. - Mantenimiento deficiente:
Cojinetes secos, ventilación deficiente, y polvo afectan el rendimiento. - Arranques frecuentes sin variadores:
El arranque directo genera picos de consumo innecesarios. - Tensión incorrecta:
Menor a la nominal = aumento de corriente → mayores pérdidas I²R.
Recomendaciones técnicas para optimizar el consumo
- Instalar variadores de frecuencia (VFD).
- Mantener el motor dentro del 90%-100% de su carga nominal.
- Usar motores de alta eficiencia (IE3, IE4).
- Ejecutar auditorías energéticas anuales.
- Ajustar el factor de potencia con bancos de capacitores.
- Supervisar consumo real con analizadores de redes.
Fuentes externas de referencia técnica
- IEEE Std 112™-2017 – IEEE Standard Test Procedure for Polyphase Induction Motors and Generators
- IEC 60034-30-1:2024 – Efficiency classes of motors
- U.S. Department of Energy – MotorMaster+
- European Commission – Ecodesign Requirements for Electric Motors
Preguntas frecuentes sobre el consumo de energía en motores eléctricos – IEEE, IEC
¿Cómo se calcula el consumo de energía en un motor eléctrico trifásico?
El consumo se calcula con la fórmula:
Donde se consideran la potencia nominal (kW), el factor de carga, las horas de uso anual y la eficiencia del motor. Esta fórmula está alineada con las normativas IEEE Std 112 e IEC 60034-2-1.
¿Qué eficiencia deben tener los motores eléctricos según IEC?
Según la IEC 60034-30-1, los motores deben clasificarse entre IE1 (básica) hasta IE4 (super premium). A partir de julio de 2021 en muchos países es obligatorio usar motores IE3 o superiores para cumplir con normativas de eficiencia energética.
¿Qué variables debo ingresar en una calculadora de consumo de energía para motores?
Las variables fundamentales son:
- Potencia nominal del motor (kW)
- Horas de funcionamiento anuales
- Eficiencia (%)
- Factor de carga (entre 0.5 y 1.0)
- Tarifa eléctrica (USD o moneda local por kWh)
Algunas herramientas avanzadas también permiten ingresar el tipo de motor, clase IE, tensión y factor de potencia.
¿Cuál es el impacto de cambiar un motor IE2 por uno IE4?
Un motor IE4 puede ahorrar entre un 5% y 15% de energía anual comparado con uno IE2. Esto depende del régimen de trabajo, las horas de uso y la carga. Aunque el costo inicial es mayor, el retorno de inversión (ROI) puede lograrse en menos de 2 años en instalaciones industriales.
¿Las normas IEEE o IEC exigen un método específico para calcular consumo energético?
Sí. La IEC 60034-2-1 y la IEEE 112 establecen procedimientos de medición y prueba para determinar la eficiencia de motores, lo que impacta directamente en el cálculo del consumo energético. Por lo tanto, una calculadora debe seguir estos parámetros para ofrecer resultados confiables.
¿Qué errores comunes se cometen al estimar el consumo de un motor?
- No considerar la eficiencia real del motor.
- Usar un factor de carga estimado sin medición.
- Ignorar las horas reales de operación.
- No incluir el efecto de variaciones de tensión o frecuencia.
- Utilizar motores sobredimensionados innecesariamente.
¿Existen penalizaciones por ineficiencia energética?
Sí. En muchos países las empresas pagan penalizaciones si sus sistemas tienen un factor de potencia bajo, o si no cumplen con eficiencias mínimas. Además, los costos operativos aumentan significativamente.
