Herramienta técnica para calcular cargas conectadas totales en instalaciones eléctricas con precisión profesional normativa industrial.
Incluye conversión entre kW y kVA, factor de potencia, pérdidas y tablas para dimensionado detallado.
Total Connected Electrical Load Calculator from kW / kVA Lists and Installation Power Factor

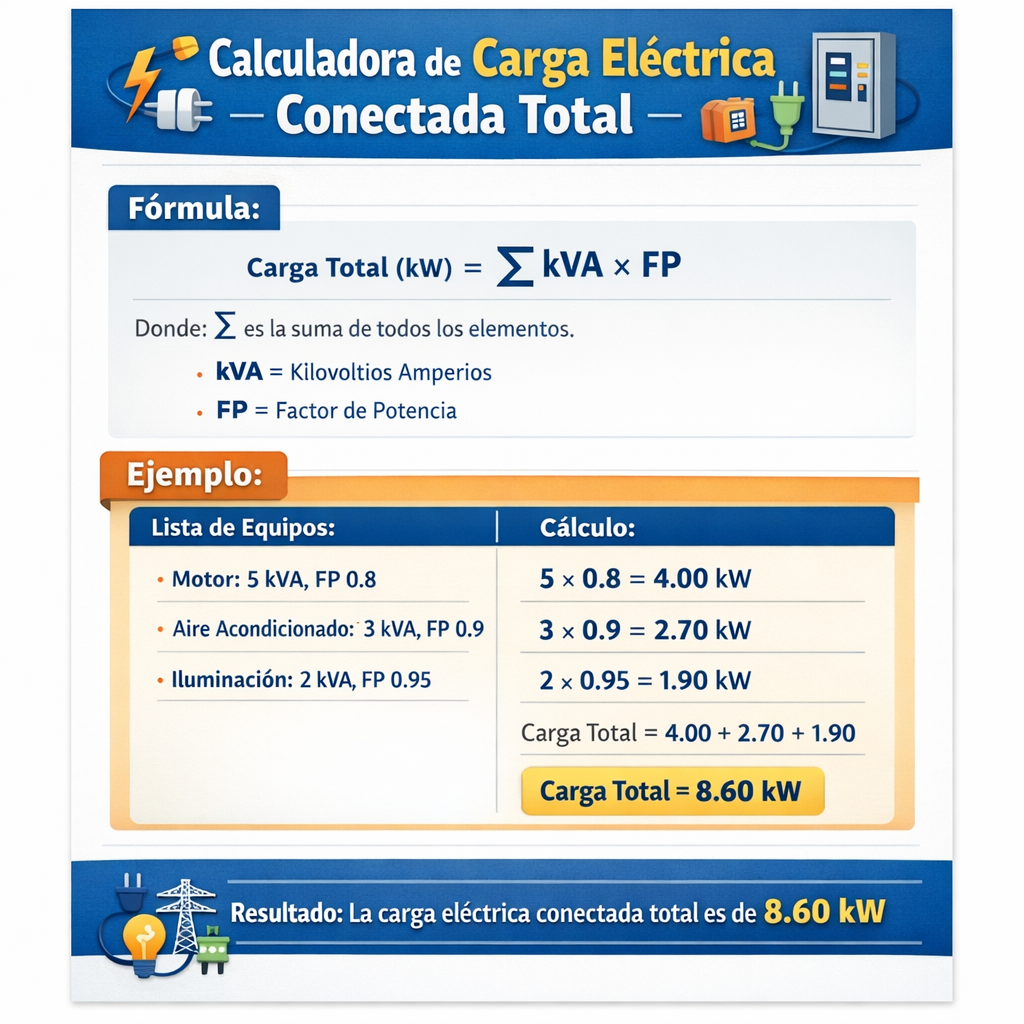

Visión general de la calculadora de carga conectada total
La calculadora de carga conectada total por listas (kW, kVA, FP) es una herramienta metodológica para ingenieros eléctricos. Su objetivo principal es transformar listas detalladas de equipos y cargas conectadas en cálculos reproducibles para dimensionamiento de transformadores, protecciones y líneas.
Alcance funcional
- Entrada de listas de cargas en kW, kVA o corriente.
- Conversión automática entre kW y kVA mediante factor de potencia (FP).
- Aplicación de factores de diversidad, simultaneidad y corrección por pérdidas.
- Salida de corrientes por circuito y recomendaciones preliminares de equipo.
Fundamentos eléctricos y fórmulas de conversión
Los cálculos se basan en relaciones fundamentales entre potencia activa (P), aparente (S), factor de potencia (PF) y corriente (I). Estas relaciones se aplican tanto en monofásica como en trifásica y deben respetar la normativa aplicable.
Fórmulas clave (expresadas en HTML)
Conversión entre potencia activa y aparente:
Corriente en monofásica (A):
Corriente en trifásica (A):
Relación entre potencia aparente y corriente (trifásica):
Definición de variables y valores típicos
- P (kW): potencia activa consumida por la carga. Valores típicos: iluminación 0.1–50 kW, motores 0.5–500 kW.
- S (kVA): potencia aparente. Depende de PF; típicamente S ≥ P.
- PF o cosφ: factor de potencia (adimensional). Valores típicos: iluminación LED 0.9–0.98, motores sin corregir 0.7–0.9, corrección objetivo 0.95–0.99.
- V: tensión de línea en voltios. Valores comunes: monofásica 230 V; trifásica 400 V (Europa), 480 V (USA industrial), 415 V (otros).
- I (A): corriente calculada.
- √3: factor para sistemas trifásicos equilibrados ≈ 1.732.
Metodología para cálculo por listas
El método por listas consiste en registrar cada equipo o circuito con su potencia y aplicar conversiones y factores acordes. Se recomienda trabajar en unidades base: kW para potencias activas y kVA para potencias aparentes.
Paso a paso
- Registrar lista de cargas: identificar tipo, P (kW) o S (kVA), y FP si conocido.
- Normalizar unidades: convertir kVA a kW o viceversa usando PF.
- Aplicar factores de simultaneidad y diversidad según normativa o tabla de experiencia.
- Sumar potencias demandadas y convertir a corriente por tensión del sistema.
- Agregar márgenes por pérdidas, arranques de motor y crecimiento futuro.
Tablas de referencia: conversiones y corrientes
| kW conectado | PF = 0.6 (kVA) | PF = 0.8 (kVA) | PF = 0.9 (kVA) | PF = 0.95 (kVA) | PF = 1.0 (kVA) |
|---|---|---|---|---|---|
| 1 | 1.67 | 1.25 | 1.11 | 1.05 | 1.00 |
| 5 | 8.33 | 6.25 | 5.56 | 5.26 | 5.00 |
| 10 | 16.67 | 12.50 | 11.11 | 10.53 | 10.00 |
| 25 | 41.67 | 31.25 | 27.78 | 26.32 | 25.00 |
| 50 | 83.33 | 62.50 | 55.56 | 52.63 | 50.00 |
| 100 | 166.67 | 125.00 | 111.11 | 105.26 | 100.00 |
Tabla 1: Conversión de kW a kVA para factores de potencia comunes.
| kW (trifásico) | 400 V, PF 0.9 (A) | 400 V, PF 0.95 (A) | 480 V, PF 0.9 (A) | 230 V monofásico, PF 0.9 (A) |
|---|---|---|---|---|
| 5 | 8.02 | 7.60 | 6.68 | 24.06 |
| 10 | 16.04 | 15.20 | 13.36 | 48.12 |
| 25 | 40.11 | 38.00 | 33.40 | 120.30 |
| 50 | 80.22 | 76.00 | 66.80 | 240.60 |
| 100 | 160.44 | 152.00 | 133.61 | 481.20 |
| 250 | 401.10 | 380.00 | 334.02 | 1203.00 |
Tabla 2: Corrientes resultantes para potencias activas típicas y tensiones comunes. Cálculo: I = P×1000/(√3×V×PF).
| Tipo de carga | Potencia típica (kW) | Factor de demanda sugerido | Comentarios |
|---|---|---|---|
| Iluminación LED | 0.05–2 | 0.6–1.0 | Alta diversidad en oficinas, aplicar factor 0.6–0.8 |
| Tomas de fuerza | 0.1–5 | 0.4–0.8 | Usar demanda de diseño según uso |
| Equipos de proceso | 1–500 | 0.9–1.0 | Baja diversidad para maquinaria crítica |
| Motores eléctricos | 0.5–500 | 0.6–1.0 | Considerar arranques; aplicar factor de simultaneidad |
| HVAC (compresores) | 1–200 | 0.5–0.9 | Variación estacional; considerar diversidad |
Tabla 3: Potencias típicas y factores de demanda para listas de cargas comunes.
Aplicación de factores de simultaneidad y diversidad
Los factores de simultaneidad (SF) reducen la suma directa de cargas al reflejar que no todas funcionan al máximo simultáneamente. La normativa y guías técnicas (IEC, NEC, CENELEC) ofrecen tablas y criterios para su aplicación.
Reglas prácticas
- Iluminación: SF típicos 0.6–0.9 según tipo de edificio.
- Receptáculos: aplicar tabla de demanda por circuito o por área.
- Motores: considerar simultaneidad y arranques; usar demanda del motor o curva de arranque para dimensionado de protecciones.
- Equipos críticos y procesos: SF = 1.0 por seguridad.
Corrección de factor de potencia y su impacto
La corrección del FP reduce la potencia aparente S y por tanto la corriente. Esto puede disminuir la sección de conductores, pérdidas y facturación por demanda reactiva.
Cálculo de bancos de condensadores
Para mejorar PF de PF1 a PF2, la potencia reactiva necesaria (Qc en kVAR) se calcula mediante:
Donde:
- PF1: factor de potencia inicial.
- PF2: factor de potencia objetivo.
- P (kW): potencia activa sobre la cual se corrige.
Ejemplo de valores típicos: PF1 = 0.85, PF2 = 0.95, P = 100 kW → calcular Qc.
Ejemplos reales resueltos
Ejemplo 1: Pequeña nave industrial (trifásica 400 V)
Datos de lista de cargas:
- Iluminación LED: 8 kW, PF = 0.95, DF = 0.7
- Tomacorrientes y auxiliares: 12 kW, PF = 0.9, DF = 0.6
- Motor bomba 30 kW, PF = 0.85, DF = 0.8 (arranque directo)
- Compresor 20 kW, PF = 0.88, DF = 0.9
- Equipo proceso fijo: 15 kW, PF = 0.95, DF = 1.0
Paso 1: Normalizar potencias activas (ya en kW). Aplicar factor de demanda a cada grupo:
- Iluminación demandada = 8 kW × 0.7 = 5.6 kW
- Tomacorrientes demandada = 12 kW × 0.6 = 7.2 kW
- Motor bomba demandada = 30 kW × 0.8 = 24.0 kW
- Compresor demandada = 20 kW × 0.9 = 18.0 kW
- Proceso demandada = 15 kW × 1.0 = 15.0 kW
Paso 2: Calcular potencia aparente necesaria usando factor de potencia global estimado. Se puede calcular PF medio ponderado:
PF_medio ≈ (Σ(Pi_demandada × PF_i))/Σ(Pi_demandada)
Paso 3: Calcular corriente trifásica en 400 V:
I ≈ 69800 / (617.7) ≈ 113.0 A
Decisiones de diseño:
- Seleccionar transformador estándar: 100 kVA (redondeo superior a 78.27 kVA y agregando margen).
- Protección y conductores: dimensionar para 113 A continua; elegir secciones según normas (p. ej. cable 35–50 mm² cobre, verificar caída de tensión y temperatura).
- Considerar banco de corrección para elevar PF a ≥0.95. Calcular Qc si se desea:
arccos(0.892) ≈ 26.5° → tan ≈ 0.498
arccos(0.95) ≈ 18.2° → tan ≈ 0.33
Con Qc ≈ 12 kVAR, PF aproximado pasaría cerca de 0.95, reduciendo S y corriente.
Ejemplo 2: Edificio de oficinas (alimentación 230/400 V)
Listado simplificado:
- Iluminación y controles: 25 kW, PF = 0.95, DF = 0.65
- Tomas de uso general: 35 kW, PF = 0.9, DF = 0.5
- UPS y equipos informáticos: 20 kW, PF = 0.98, DF = 0.9
- Climatización (compresores + ventiladores): 50 kW, PF = 0.85, DF = 0.7
Paso 1: Aplicar factores de demanda:
- Iluminación demandada = 25 × 0.65 = 16.25 kW
- Tomas demandada = 35 × 0.5 = 17.5 kW
- UPS demandada = 20 × 0.9 = 18.0 kW
- Climatización demandada = 50 × 0.7 = 35.0 kW
Paso 2: Calcular PF medio
Cálculo de corriente (trifásica 400 V):
Elección de equipo:
- Transformador: seleccionar 125 kVA para margen futuro.
- Evaluar corrección de PF focalizada en climatización y motores; un banco de condensadores ≈ 20–30 kVAR puede subir PF a ≥0.96.
- Verificar secciones de cables para 138 A y caída de tensión según norma.
Consideraciones adicionales para la implementación de la calculadora
Una calculadora robusta debe permitir:
- Entrada por listas con campos: descripción, P (kW), S (kVA), PF, DF, tipo (iluminación, motor, etc.).
- Opciones por defecto: PF por tipo de carga, DF por uso, tensiones regionales.
- Resultados intermedios visibles: P demandada, S total, corrientes por circuito, tamaño sugerido de transformador.
- Capacidad de exportar informes técnicos y justificar decisiones con normativa referenciada.
Verificaciones normativas y seguridad
- Comprobar caída de tensión máxima permitida según la norma local (p. ej. IEC 60364 recomienda ≤5% en cargas finales).
- Dimensionar protecciones según la corriente de diseño y corrientes de arranque.
- Aplicar criterios de coordinación entre fusibles y disyuntores, y cálculos de cortocircuito.
Referencias normativas y recursos de autoridad
A continuación se listan normas y guías técnicas relevantes para validación del cálculo y cumplimiento regulatorio:
- IEC 60364 — Instalaciones eléctricas de baja tensión. https://www.iec.ch
- NFPA 70 (NEC) — National Electrical Code, requisitos para instalaciones (EE. UU.). https://www.nfpa.org
- IEEE Std 141 (Red Book) — Guía de diseño de sistemas de distribución eléctrica. https://www.ieee.org
- IEEE Std 242 (Buff Book) — Continuidad y mantenimiento de sistemas eléctricos industriales. https://www.ieee.org
- EN 50160 — Características de la tensión en redes públicas. https://www.cenelec.eu
- Documentos nacionales de instalación y energía (ej. local: normativa eléctrica del país correspondiente).
Buenas prácticas y recomendaciones de diseño
- Registrar metadatos de cada carga: ubicación, prioridad operativa, y estimación de crecimiento.
- Aplicar siempre un margen de seguridad (10–25%) para transformador y conductores según criticidad.
- Implementar corrección de PF cercana a la carga cuando sea posible para reducir líneas reactivas y evitar sanciones.
- Realizar mediciones en obra para validar supuestos y ajustar la calculadora según datos reales.
Optimización para SEO técnico
Para posicionamiento y utilidad práctica, una calculadora online y su documentación deben incluir:
- Campos semánticos con etiquetas que coincidan con búsquedas técnicas: "calculadora carga conectada", "kW a kVA", "factor de potencia calculadora".
- Contenido técnico detallado con ejemplos resueltos y tablas descargables.
- Referencias a normas y enlaces oficiales para autoridad y confianza del usuario.
Limitaciones y verificación en obra
La calculadora por listas proporciona una estimación de diseño; sin embargo, el verificador responsable debe:
- Corroborar con mediciones de cargas reales y balances de fase.
- Incluir estudio de cortocircuito y coordinación si el proyecto lo requiere.
- Revisar condiciones ambientales que afecten selección de conductores y equipos (temperatura, agrupamiento).
Resumen técnico operativo (checklist)
- Recopilar lista completa de cargas con potencia y PF.
- Aplicar factores de demanda y simultaneidad relevantes.
- Calcular P demandada, S y corrientes por tensión del sistema.
- Evaluar corrección de PF y calcular banco de condensadores si procede.
- Seleccionar transformador y conductores con margen y verificaciones normativas.
- Documentar supuestos y justificar decisiones con normas referenciadas.
Si desea, puedo generar una hoja de cálculo de ejemplo con fórmulas implementadas para replicar los ejemplos anteriores y facilitar la parametrización por tipos de carga, PF y factores de demanda.
