En el mundo eléctrico, la selección de fusibles garantiza protección superior en instalaciones críticas; descubre cálculos precisos y fórmulas actualizadas.
Este artículo aborda criterios técnicos, ejemplos reales y tablas detalladas para optimizar la selección de fusibles y garantizar circuitos seguros.
Calculadora con inteligencia artificial (IA) – Selección de fusibles para circuitos eléctricos
- ¡Hola! ¿En qué cálculo, conversión o pregunta eléctrica puedo ayudarte?
Ejemplo de prompt: «Ingresar corriente nominal de 10 A, voltaje 220 V y factor de seguridad 1.25 para determinar el fusible adecuado».
Aspectos Fundamentales en la Selección de Fusibles para Circuitos Eléctricos
La correcta elección de fusibles es esencial en el diseño y mantenimiento de instalaciones eléctricas, ya que garantiza la protección contra sobrecargas y cortocircuitos. Esta práctica se basa en el análisis de la corriente de operación, la capacidad de interrupción y la curva de tiempo de respuesta de cada dispositivo. Se deben tener en cuenta tanto las normativas locales como las recomendaciones internacionales, como las propuestas por IEEE, IEC y NEMA.
Criterios de Selección

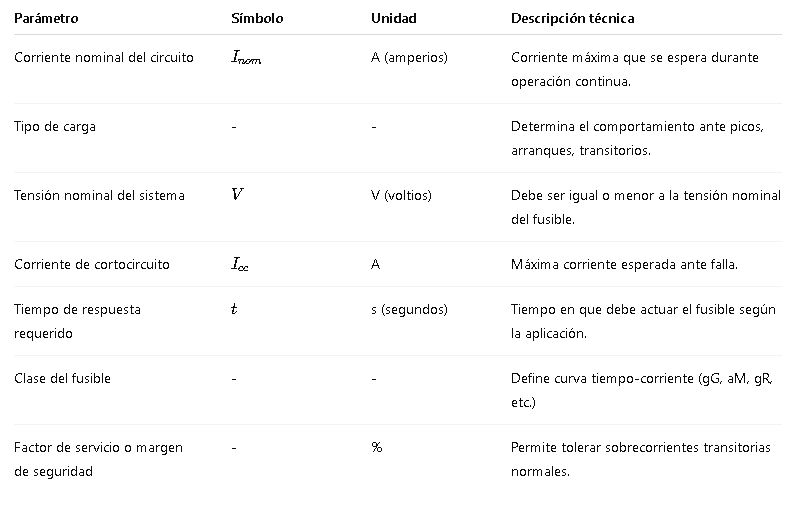

Existen múltiples criterios a considerar cuando se realiza la selección de fusibles, entre los que destacan:
- Corriente nominal (Iₗ): La corriente de operación del circuito o equipo protegido.
- Factor de seguridad (F): Un coeficiente que se aplica para permitir fluctuaciones en la carga sin disparar el fusible. Su valor usualmente oscila entre 1.25 y 1.5.
- Capacidad de interrupción (I₍ᵢₙₜ₎): La capacidad del fusible para interrumpir corrientes de falla sin dañarse o causar efectos secundarios en el sistema.
- Curtosis y tiempo de respuesta: La característica de tiempo-corriente que determina la rapidez con la que un fusible actúa según la magnitud de la sobrecarga.
- Condiciones ambientales: Temperatura, ventilación, altitud y otros factores ambientales que pueden afectar el rendimiento del fusible.
Fórmulas Clave para la Selección de Fusibles
Para diseñar y seleccionar correctamente un fusible, es necesario utilizar fórmulas que relacionen la corriente de carga, el factor de seguridad y las características de la curva de disparo. A continuación se presentan las fórmulas más relevantes desarrolladas para la optimización de la selección:
Fórmula 1: Selección de Corriente Nominal del Fusible
I₍fusible₎ = Iₗ × F
Donde:
• I₍fusible₎ es la corriente nominal del fusible recomendado.
• Iₗ es la corriente nominal de la carga o del circuito.
• F es el factor de seguridad, generalmente entre 1.25 y 1.5.
Fórmula 2: Evaluación de la Capacidad de Interrupción
I₍int₎ ≥ I₍cc₎
Donde:
• I₍int₎ es la capacidad de interrupción del fusible.
• I₍cc₎ es la corriente de cortocircuito esperada en el punto de instalación.
Esta fórmula asegura que el fusible interrumpa la corriente sin producir daños al equipo.
Fórmula 3: Curva Tiempo-Corriente
t₍disparo₎ = k / (I² – Iₗ²)
Donde:
• t₍disparo₎ es el tiempo que tarda el fusible en dispararse.
• k es una constante característica según la tecnología del fusible.
• I es la corriente instantánea al momento de la sobrecarga.
• Iₗ es la corriente nominal de la carga.
Esta fórmula ayuda a determinar la respuesta temporal del dispositivo, fundamental en aplicaciones sensibles.
Tablas de Selección y Comparativa de Fusibles
Para facilitar la comprensión y aplicación práctica de los cálculos mencionados, se han diseñado diversas tablas que sintetizan la información necesaria para la selección de fusibles en distintas aplicaciones.
Tabla 1: Rangos de Corriente y Factor de Seguridad
| Corriente Nominal (Iₗ) | Factor de Seguridad (F) | Corriente del Fusible (I₍fusible₎) |
|---|---|---|
| 0 – 10 A | 1.25 – 1.5 | 12.5 – 15 A |
| 10 – 20 A | 1.25 – 1.5 | 12.5 – 30 A |
| 20 – 50 A | 1.25 – 1.5 | 25 – 75 A |
| Más de 50 A | 1.25 – 1.5 | Valores a medida según normativa |
Tabla 2: Características de Curvas de Disparo de Fusibles
| Tipo de Fusible | Curva de Disparo | Tiempo de Respuesta Aproximado |
|---|---|---|
| Fusible de acción rápida | Curva I | Menos de 0.1 seg |
| Fusible retardado | Curva T | 0.1 – 1 seg |
| Fusible de acción selectiva | Curva S | variable según coordinación |
Casos Prácticos en la Selección de Fusibles
A continuación, se detallan dos ejemplos reales en los que se aplican las fórmulas y criterios anteriormente presentados para la selección adecuada de fusibles en circuitos eléctricos.
Caso Práctico 1: Protegiendo un Motor Trifásico Industrial
Un motor trifásico con una corriente nominal de 20 A requiere protección efectiva para evitar fallos ante sobrecargas y posibles cortocircuitos. Se determina la selección del fusible considerando además el factor de seguridad y la capacidad de interrupción.
- Datos:
- Corriente nominal (Iₗ): 20 A.
- Factor de seguridad (F): 1.25, recomendado para cargas industriales.
- Corriente de cortocircuito estimada (I₍cc₎): 200 A.
- Cálculo:
- Aplicando la Fórmula 1: I₍fusible₎ = 20 A × 1.25 = 25 A.
- Verificar que la capacidad de interrupción del fusible cumpla: I₍int₎ ≥ 200 A. Se selecciona un fusible con I₍int₎ nominal mayor o igual a 200 A para garantizar la operación segura.
- Análisis: En este caso, el fusible de 25 A es capaz de soportar la operación normal del motor y actuar de forma oportuna ante cualquier sobrecorriente. Además, la capacidad de interrupción debe ser verificada en el catálogo del fabricante para confirmar su desempeño ante las condiciones de falla.
Esta metodología permite una coordinación adecuada entre la protección individual del motor y el sistema de protección general de la instalación.
Caso Práctico 2: Circuito Residencial con Equipos Electrónicos Sensibles
En un circuito residencial que alimenta equipos electrónicos sensibles, la corriente nominal es de 10 A. Debido a la presencia de arranques transitorios de electrodomésticos y equipos de climatización, se requiere un fusible retardado para evitar disparos intempestivos.
- Datos:
- Corriente nominal (Iₗ): 10 A.
- Factor de seguridad (F): 1.5, utilizado para compensar arranques o picos transitorios.
- Corriente de cortocircuito (I₍cc₎): 100 A.
- Cálculo:
- Aplicando la Fórmula 1: I₍fusible₎ = 10 A × 1.5 = 15 A.
- Verificar la capacidad de interrupción: el fusible debe tener I₍int₎ ≥ 100 A. Además, se revisa la curva tiempo-corriente para asegurar que el fusible pueda tolerar los picos momentáneos sin disparar inmediatamente, pero sí responder ante sobrecargas sostenidas.
- Análisis: Al emplear un fusible retardado de 15 A con una curva T, se logra coordinar la operación normal del circuito y prevenir la desconexión inadvertida en presencia de arranques. Se debe consultar la ficha técnica del dispositivo para confirmar que la curva de tiempo-corriente concuerda con la dinámica de los equipos conectados.
Este ejemplo resalta la importancia de la coordinación entre la protección del circuito y la sensibilidad de los equipos, minimizando interrupciones innecesarias y maximizando la seguridad.
Otras Consideraciones Técnicas y Prácticas
La selección de fusibles no se limita únicamente a los cálculos matemáticos. Es importante tener en cuenta las siguientes consideraciones adicionales:
- Condiciones ambientales: Las temperaturas elevadas o la falta de ventilación pueden afectar la corriente de disparo. Se deben utilizar fusibles que soporten las condiciones específicas del entorno de instalación.
- Compatibilidad mecánica y de montaje: Asegurarse de que el fusible seleccionado se ajuste físicamente al panel o dispositivo de montaje y cumpla con las normativas de seguridad.
- Normativas y estándares: Verificar que el producto cumpla con estándares internacionales como IEC 60269, UL 248 o ANSI/NFPA según la aplicación y región.
- Coordinación selectiva: En sistemas eléctricos con múltiples niveles de protección, es fundamental coordinar la operación del fusible con otros dispositivos como interruptores automáticos y relés de protección.
- Mantenimiento y reemplazo: Se recomienda una inspección periódica de los dispositivos de protección para detectar posibles deterioros o variaciones en la respuesta de los fusibles a lo largo del tiempo.
Aplicación Práctica en el Diseño de Sistemas Eléctricos
En el diseño de un sistema eléctrico, la selección de fusibles se integra a la planificación global de protección. Esto implica analizar el circuito completo, la conectividad de dispositivos y las condiciones de operación. Se deben seguir las siguientes etapas:
- Análisis de Carga: Determinar la corriente nominal de cada ramal o dispositivo.
- Aplicación de Factores de Corrección: Considerar factores de seguridad y condiciones ambientales.
- Selección del Fusible: Utilizar la Fórmula 1 para calcular la corriente nominal del fusible y verificar la capacidad de interrupción con la Fórmula 2.
- Verificación de la Curva de Disparo: Consultar a los fabricantes para confirmar que la curva tiempo-corriente se adapta a los picos y variaciones esperados en el circuito.
- Coordinación del Sistema: Asegurar que la protección individual (fusibles) y la protección general (interruptores automáticos y relés) funcionen en conjunto para minimizar efectos dominó en caso de fallos.
Una planificación cuidadosa en cada una de estas etapas garantiza un sistema eléctrico robusto y seguro, optimizando tanto el rendimiento de los equipos como la protección del personal y la infraestructura.
Normativas y Fuentes de Consulta
Es fundamental que los profesionales en ingeniería eléctrica se mantengan actualizados con las normativas y estándares internacionales. Algunas de las principales referencias incluyen:
- IEEE – Instituto de Ingenieros Eléctricos y Electrónicos, que establece estándares para equipos y sistemas eléctricos.
- NEMA – Asociación Nacional de Fabricantes Eléctricos, referente en normativas y prácticas industriales.
- IEC – Comisión Electrotécnica Internacional, que provee normativas sobre dispositivos de protección y seguridad eléctrica.
- UL – Underwriters Laboratories, ente certificador de seguridad en dispositivos eléctricos.
Consultar estas fuentes garantiza que los diseños y cálculos cumplan con los requisitos de seguridad y calidad exigibles en cualquier instalación eléctrica moderna.
Interpretación de Curvas Tiempo-Corriente y Selección de Fusibles
Las curvas tiempo-corriente representan gráficamente la relación entre el nivel de corriente que atraviesa el fusible y el tiempo que tarda en interrumpir el circuito. Comprender estos gráficos es fundamental para una adecuada selección, ya que:
- Permiten identificar el comportamiento del fusible frente a sobrecargas momentáneas y sostenidas.
- Ayudan a coordinar la protección en sistemas con múltiples niveles de seguridad.
- Facilitan el ajuste de la respuesta del dispositivo según la sensibilidad requerida en la aplicación específica.
Las curvas más comunes son la de acción rápida y la de retardada. Los fusibles de acción rápida responden en menos de 0.1 segundos, siendo ideales para proteger componentes electrónicos delicados; en cambio, los fusibles retardados toleran breves picos de corriente, siendo los preferidos en circuitos con arranques de motores o equipos inductivos.
Ventajas y Retos en la Selección de Fusibles
Adoptar un enfoque sistemático en la selección de fusibles genera importantes beneficios, pero también presenta desafíos que se deben abordar:
- Ventajas:
- Mejora la seguridad del sistema al limitar los daños en caso de fallos eléctricos.
- Aumenta la vida útil de los equipos al evitar sobrecalentamientos y daños irreparables.
- Facilita el diagnóstico y la localización de fallos, reduciendo tiempos de inactividad.
- Optimiza la coordinación entre dispositivos de protección en sistemas complejos.
- Retos:
- Realizar cálculos precisos en escenarios con múltiples variables y condiciones cambiantes.
- Asegurar la compatibilidad entre normativas internacionales y condiciones locales.
- Encontrar dispositivos que ofrezcan un equilibrio entre sensibilidad y robustez mecánica.
- Actualizar constantemente los conocimientos técnicos debido a la evolución tecnológica y normativa.
Superar estos retos requiere formación continua, el uso de herramientas de simulación y cálculo, y la colaboración estrecha con proveedores y organismos certificadores.
Implementación de Herramientas Digitales en el Cálculo de Fusibles
En la era digital, las herramientas basadas en inteligencia artificial y software especializado se han convertido en aliados indispensables para los ingenieros electricistas. Estas aplicaciones permiten:
- Realizar cálculos precisos y rápidos empleando datos en tiempo real.
- Simular escenarios múltiples para optimizar diseños eléctricos.
- Validar los resultados obtenidos con cálculos manuales o estándar.
- Integrar bases de datos normativas para garantizar el cumplimiento de estándares internacionales.
El shortcode implementado al inicio de este artículo es un ejemplo de cómo las calculadoras con IA pueden complementar el proceso de selección de fusibles, ofreciendo resultados personalizables y ajustados a las necesidades específicas del proyecto.
Perspectivas Futuras en la Protección de Circuitos Eléctricos
El avance en tecnologías de protección eléctrica continúa impulsándose con innovaciones en materiales, sensores y algoritmos de control. En el futuro, se espera que:
- La integración de sistemas de monitoreo en tiempo real permita ajustes dinámicos en la protección.
- El uso de IA y machine learning optimice las curvas tiempo-corriente de acuerdo a patrones de consumo.
- La digitalización completa de los sistemas eléctricos facilite diagnósticos predictivos y mantenimiento proactivo.
- Las normativas evolucionen en conjunto con estos avances tecnológicos, ofreciendo marcos regulatorios más flexibles y adaptativos.
La adopción de estas tecnologías mejorará la eficiencia, seguridad y confiabilidad de las instalaciones eléctricas, abriendo nuevas oportunidades en el diseño y aplicación de dispositivos de protección.
Integración de la Selección de Fusibles en Proyectos Eléctricos Complejos
En grandes proyectos eléctricos, tales como plantas industriales, centrales de generación o edificios con sistemas inteligentes, la selección de fusibles se integra a un sistema de protección jerarquizado. En este contexto:
- Se deben coordinar fusibles, interruptores automáticos, relés y otros dispositivos de protección.
- La evaluación de la corriente de cortocircuito en diferentes puntos críticos es fundamental para una correcta elección.
- La integración de software de simulación y herramientas de análisis permite anticipar fallos y optimizar la respuesta del sistema de protección.
- Se exige una documentación detallada y actualizada que respalde la selección y dimensionamiento de todos los dispositivos instalados.
Esta coordinación es clave para garantizar la operatividad del sistema y reducir riesgos asociados a fallas en cascada o interrupciones prolongadas.
Preguntas Frecuentes (FAQ)
A continuación se responden algunas de las dudas más comunes relacionadas con la selección de fusibles en circuitos eléctricos:
1. ¿Qué es un fusible y cuál es su función principal?
Un fusible es un dispositivo de protección que interrumpe el flujo eléctrico cuando se excede la corriente nominal establecida, evitando daños en el circuito y protegiendo los equipos y usuarios.
2. ¿Cómo se determina el valor de corriente adecuado para un fusible?
Se utiliza la fórmula I₍fusible₎ = Iₗ × F. Aquí, Iₗ es la corriente nominal de la carga y F es el factor de seguridad (usualmente entre 1.25 y 1.5). Además, se verifica la capacidad de interrupción para asegurar que el fusible pueda cortar corrientes de falla elevadas.
3. ¿Qué es la curva tiempo-corriente de un fusible y por qué es importante?
La curva tiempo-corriente muestra la relación entre el nivel de corriente y el tiempo de respuesta del fusible. Es esencial para elegir un dispositivo que soporte picos transitorios sin dispararse y que actúe rápidamente ante sobrecargas sostenidas.
4. ¿Cuáles son las principales normativas que regulan la selección de fusibles?
Algunas de las normativas internacionales más relevantes son IEC 60269, IEEE, UL 248 y ANSI/NFPA. Estas guías aseguran que el fusible cumpla con los estándares de seguridad y desempeño.
5. ¿Es posible utilizar herramientas digitales y calculadoras con inteligencia artificial para seleccionar fusibles?
Sí, las herramientas digitales permiten realizar cálculos rápidos y precisos, simular escenarios de sobrecarga y validar la selección del fusible, integrándose a sistemas modernos de monitoreo y control.
Resumen y Recomendaciones Finales
La selección de fusibles para circuitos eléctricos es un proceso crítico en el diseño y mantenimiento de instalaciones seguras y confiables. Es imprescindible considerar la corriente nominal, el factor de seguridad, la capacidad de interrupción y la respuesta temporal del dispositivo para lograr una protección eficaz. Las fórmulas presentadas y los casos prácticos ofrecen una guía técnica robusta para enfrentar los desafíos en la protección eléctrica, mientras que el uso de herramientas digitales y calculadoras con IA potencian la precisión y adaptabilidad del diseño.
En la práctica, se recomienda una revisión constante de las normativas aplicables y una evaluación cuidadosa de las condiciones específicas de cada instalación. Esto, unido a un mantenimiento regular y el uso de dispositivos de protección certificados, garantizará la integridad del sistema eléctrico y la seguridad de sus componentes. Al implantar una estrategia de selección coordinada y basada en modelos matemáticos comprobados, los ingenieros pueden optimizar sus soluciones y contribuir al desarrollo de infraestructuras eléctricas modernas y resilientes.
