La conversión de kilovoltios a voltios es esencial en ingeniería eléctrica para redes de media y alta tensión.
Permite ajustar datos técnicos a distintas tensiones y seleccionar equipos, protecciones, transformadores y líneas adecuadas.
Conversión kV → V
Tabla de conversión de kilovoltios (kV) a voltios (V)
La relación es directa y se basa en el factor de conversión estándar:
1 kilovoltio (kV) = 1,000 voltios (V)
| kV | Voltios (V) |
|---|---|
| 0,001 | 1 |
| 0,01 | 10 |
| 0,1 | 100 |
| 0,23 | 230 |
| 0,4 | 400 |
| 0,415 | 415 |
| 0,5 | 500 |
| 1 | 1,000 |
| 3,3 | 3,300 |
| 6,6 | 6,600 |
| 11 | 11,000 |
| 13,8 | 13,800 |
| 15 | 15,000 |
| 22 | 22,000 |
| 24,9 | 24,900 |
| 33 | 33,000 |
| 34,5 | 34,500 |
| 44 | 44,000 |
| 66 | 66,000 |
| 110 | 110,000 |
| 132 | 132,000 |
| 220 | 220,000 |
| 400 | 400,000 |
| 765 | 765,000 |
Estas tensiones son típicas en redes de distribución y transmisión de energía eléctrica, y están reguladas por estándares internacionales como la IEC 60038 – IEC Standard Voltages.
Fórmulas para convertir kilovoltios (kV) a voltios (V)
La fórmula básica para convertir kilovoltios a voltios es directa:
Fórmula general
Donde:
- V = Voltios (unidad base del SI para la tensión eléctrica)
- kV = Kilovoltios (1 kilovoltio = 1,000 voltios)
Explicación de las variables
- kV (kilovoltios): Unidad de medida utilizada para describir altos niveles de tensión eléctrica. Muy común en líneas de media y alta tensión.
- Valores comunes: 0.4 kV (baja tensión), 11 kV, 33 kV, 132 kV, 220 kV y 400 kV (transmisión).
- V (voltios): Unidad estándar para expresar la tensión eléctrica en sistemas eléctricos. Es la unidad básica en la mayoría de las aplicaciones eléctricas residenciales, industriales y de transmisión.
Importancia de convertir kV a V
Contextos técnicos donde se requiere esta conversión:
- Diseño de transformadores eléctricos
- Estudios de flujo de carga en sistemas eléctricos
- Dimensionamiento de equipos de protección y seccionamiento
- Compatibilidad entre equipos de media y baja tensión
- Ingeniería de subestaciones eléctricas
Casos reales y aplicaciones prácticas
Caso 1: Diseño de una subestación industrial
Escenario:

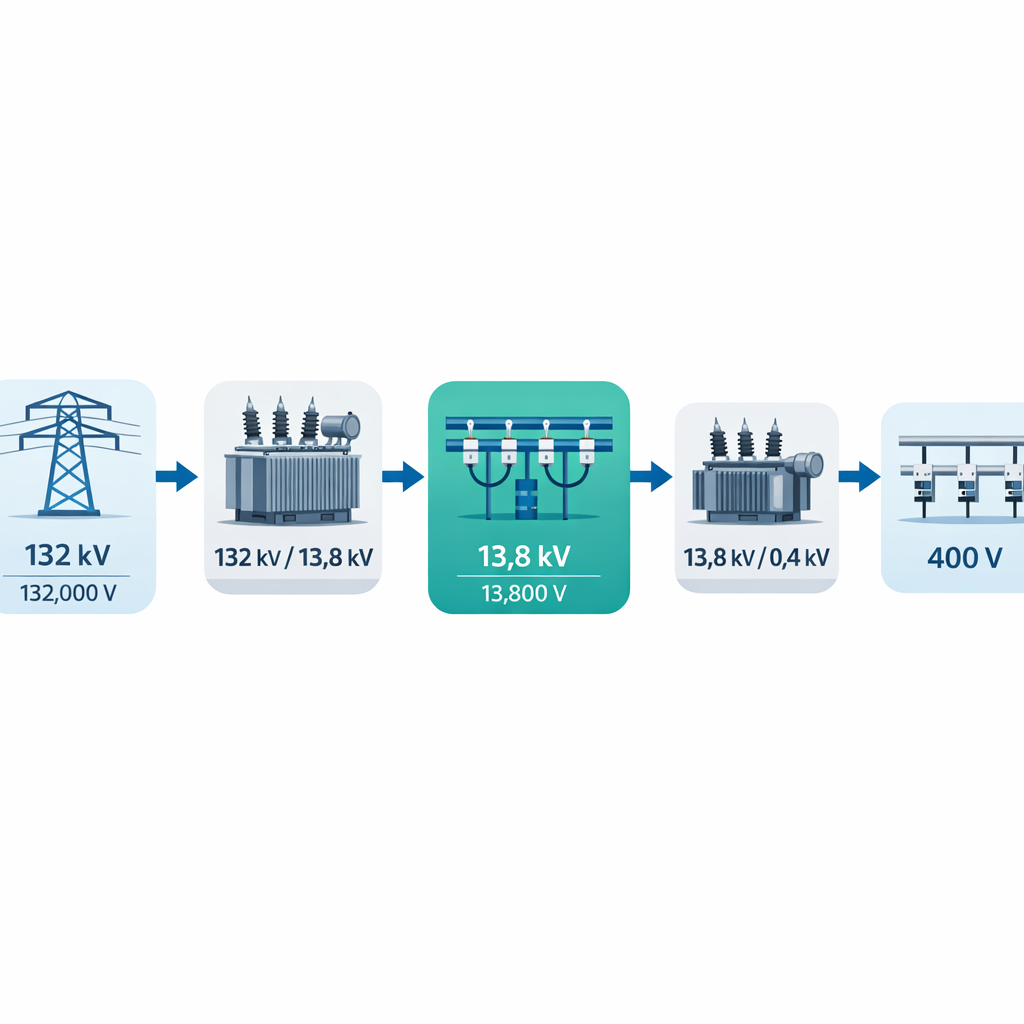

Una industria requiere alimentar su planta con energía a 13.8 kV, pero todos sus equipos funcionan a 400 V. Se necesita especificar el transformador adecuado y dimensionar protecciones.
Solución:
El transformador requerido debe ser de:
- Tensión primaria: 13,800 V
- Tensión secundaria: 400 V
Con esta información, se puede especificar un transformador trifásico del tipo 13.8 kV / 400 V, ajustando además protecciones según normas IEC 60076 y IEC 60909 para cortocircuitos y sobretensiones.
Caso 2: Estudio de caída de tensión en una línea de transmisión
Escenario:
Una línea aérea transporta energía desde una subestación a una ciudad distante a 132 kV. Se necesita realizar un análisis detallado en voltios para simular la caída de tensión en el software de análisis eléctrico (como ETAP o DIgSILENT).
Solución:
Este valor se introduce en el simulador para calcular pérdidas por efecto Joule y caída de tensión según la resistencia y reactancia de la línea. Esta información es crucial para evaluar la eficiencia energética y el dimensionamiento de reactores y capacitores en la red.
Otras conversiones relacionadas y herramientas útiles
Aunque la conversión de kilovoltios a voltios es directa, muchas veces se requiere usar esta información para realizar cálculos adicionales como:
- Conversión de kV a kW o kVA, cuando se conoce la corriente y el factor de potencia
- Cálculo de impedancias en pu en análisis de cortocircuito
- Estimaciones de pérdidas técnicas en transformadores y líneas
Normativas internacionales aplicables a tensiones en kilovoltios (kV) y voltios (V)
La conversión entre kilovoltios y voltios no solo es una operación matemática, sino que debe contextualizarse dentro de las normativas técnicas que regulan los niveles de tensión, clasificación de equipos eléctricos y estándares de seguridad. A continuación, se presentan las normativas más relevantes:
IEC 60038 – Niveles normalizados de tensión
La IEC 60038 establece los niveles de tensión normalizados para sistemas eléctricos de baja, media y alta tensión:
- Baja tensión (BT): hasta 1,000 V
- Media tensión (MT): de 1 kV a 36 kV
- Alta tensión (AT): superior a 36 kV hasta 230 kV
- Muy alta tensión (MAT): superior a 230 kV
Por tanto, los valores comunes como 11 kV, 13.8 kV, 33 kV, 132 kV, 220 kV y 400 kV están oficialmente definidos en esta norma.
IEEE Std 141™ – Red Book
Define prácticas recomendadas para la distribución eléctrica en instalaciones industriales, incluyendo transformadores, protecciones y tensiones típicas de alimentación. La conversión entre kV y V es crítica para especificar la coordinación entre equipos de distintos niveles.
ANSI C84.1
Estándar estadounidense que define las tensiones estándar para sistemas eléctricos en Norteamérica, incluyendo tolerancias admisibles, importantes para el diseño de sistemas que operan a niveles como 240 V, 480 V, 4.16 kV, 13.2 kV, etc.
Tipos de sistemas eléctricos donde se usa la conversión kV a V
La siguiente tabla muestra ejemplos de sistemas eléctricos y sus tensiones típicas, y cómo se relacionan mediante la conversión:
| Aplicación / Sistema | Tensión en kV | Tensión en V | Observaciones técnicas |
|---|---|---|---|
| Residencial monofásico | 0.127 – 0.24 | 127 – 240 | Baja tensión (BT) |
| Residencial trifásico | 0.415 | 415 | Normalizado en LATAM |
| Pequeña industria | 0.480 – 0.690 | 480 – 690 | Equipos BT industriales |
| Media tensión para motores | 4.16 – 13.8 | 4160 – 13800 | Motores MT, bombas |
| Subestaciones de distribución | 33 – 66 | 33000 – 66000 | Transformadores MT/BT |
| Líneas de transmisión | 110 – 220 | 110000 – 220000 | AT o MAT |
| Líneas de muy alta tensión (MAT) | 400 – 765 | 400000 – 765000 | Transmisión masiva |
Conversión inversa: de voltios (V) a kilovoltios (kV)
También es común realizar la conversión inversa cuando se parte de valores de tensión en voltios, y se requiere expresarlos en kilovoltios, especialmente en documentos técnicos o diagramas unifilares.
Fórmula:
Ejemplo:
Ampliación con más casos reales
Caso 3: Conversión para selección de equipos de protección
Escenario:
Un tablero industrial debe operar con una tensión nominal de 6.6 kV, y se necesita verificar que los seccionadores e interruptores automáticos sean compatibles en nivel de tensión.
Desarrollo:
Los equipos deben tener una tensión de aislamiento mayor o igual a 6.6 kV, y un nivel de impulso soportado (BIL) según IEC 60071-1 de al menos 60 kV para garantizar seguridad ante sobretensiones transitorias.
Resultado:
Se seleccionan interruptores de media tensión con capacidad de aislamiento de 7.2 kV y BIL de 60 kV.
Caso 4: Compatibilidad entre fuentes renovables y la red
Escenario:
Una planta solar genera a 0.6 kV y se conecta a la red pública a través de un transformador elevador a 22 kV.
Desarrollo:
Conversión de ambos niveles:
Implicación:
Se diseña un transformador elevador 0.6/22 kV, considerando además las protecciones en ambos niveles de tensión, impedancias relativas, y coordinación con el sistema SCADA.
Buenas prácticas en el uso de la conversión kV a V
- Verificar precisión de decimales: En ingeniería, errores de conversión pueden llevar a sobredimensionar equipos o afectar la protección.
- Indicar siempre unidades: Diferenciar entre kV y V para evitar errores de interpretación.
- Validar normas locales: En algunos países las tensiones nominales varían levemente, por ejemplo 13.2 kV vs. 13.8 kV.
- Usar software confiable para simulaciones: Herramientas como ETAP, DIgSILENT PowerFactory o SKM Power Tools ayudan a verificar niveles de tensión y su comportamiento en diferentes condiciones operativas.
FAQs técnicas sobre la conversión de kV a V
¿Por qué se usan kilovoltios en vez de voltios en transmisión eléctrica?
Usar kV reduce la corriente para una misma potencia, lo que minimiza las pérdidas por efecto Joule (I²R) y permite el transporte eficiente de grandes bloques de energía.
¿Cuándo conviene usar voltios en vez de kilovoltios?
Para cargas de baja tensión, como equipos domésticos o industriales ligeros, donde la operación y seguridad se gestiona mejor en niveles inferiores a 1 kV.
¿Qué herramientas puedo usar para hacer esta conversión automáticamente?
- Multímetros industriales con capacidad de lectura en kV
- SCADA y RTU con ajustes en kV/V
- Calculadoras online como RapidTables
Resumen de puntos clave
- La relación 1 kV = 1,000 V es directa y universal.
- Esta conversión es crucial para diseño eléctrico, selección de equipos y cumplimiento normativo.
- Existen múltiples niveles de tensión normalizados por la IEC 60038.
- Los casos reales demuestran cómo aplicar esta conversión para seleccionar transformadores, protecciones y analizar sistemas eléctricos.
- Es recomendable validar esta conversión en software técnico certificado y de acuerdo a las normativas locales vigentes.
