Calculadora de HP a VA – Formula, tablas y ejemplos

La conversión de HP a VA es clave al dimensionar transformadores, generadores, protecciones y conductores eléctricos.

Este artículo técnico ofrece fórmulas, ejemplos, tablas detalladas y criterios basados en normativas internacionales vigentes.

Tablas Completas: HP a VA para Motores Trifásicos

Asumiendo eficiencia del 90% y factor de potencia de 0.85, presentamos a continuación la conversión de HP a VA:

Conversión de HP a VA: Fundamentos y Fórmulas

Fórmula principal para convertir HP a VA

Para convertir HP a VA, se utiliza la siguiente fórmula general:

Donde:

• HP: Caballos de fuerza (Horsepower)
• 746: Conversión estándar de HP a Watts
• Eficiencia (η): Típicamente entre 0.85 y 0.98 según el tipo de motor
• FP (Factor de Potencia): Valor entre 0.75 y 0.95, comúnmente 0.85 o 0.9 en motores industriales

Fórmulas auxiliares

• Corriente trifásica estimada:

• HP desde VA (conversión inversa):

Estas fórmulas son aplicables tanto para motores monofásicos como trifásicos, aunque en motores trifásicos son más frecuentes en entornos industriales.

Ejemplos Reales y Aplicaciones

Caso 1: Selección de un transformador para motor de 25 HP

Datos:

• Motor: 25 HP
• Eficiencia: 0.94
• FP: 0.88
• Tensión: 460 V

Cálculo de VA:

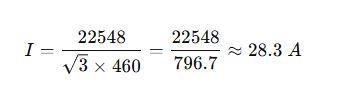

Cálculo de corriente:

Conclusión: Se necesita un transformador de al menos 25 kVA, preferiblemente uno de 30 kVA para márgenes de seguridad.

Caso 2: Evaluación de generador para alimentar motor de 15 HP

Datos:

• Motor: 15 HP
• FP: 0.9
• Eficiencia: 0.92

Cálculo:

Generador recomendado:

• Potencia continua: Mínimo 13.5 kVA
• Potencia de arranque: debe comprobarse con los datos de arranque del motor y la capacidad transitoria del generador; un multiplicador fijo no permite asegurar el resultado

Conclusión: El cálculo corresponde al funcionamiento en régimen. Por sí solo no confirma que un generador de 25 kVA soporte el arranque del motor.

Aplicaciones Prácticas de la Conversión HP a VA

1. Dimensionamiento de transformadores
2. Selección de generadores de respaldo
3. Cálculo de protecciones eléctricas (fusibles, breakers)
4. Balanceo de carga en tableros eléctricos
5. Evaluación de capacidad de sistemas fotovoltaicos e híbridos

Influencia de Factores Externos

• Altitud y temperatura: Reducción de capacidad nominal
• Condiciones de arranque: Aumento de VA temporales (hasta 6× en arranque directo)
• Tecnología del motor: Motores IE2 e IE3 tienen mejores eficiencias

Normas Técnicas Relacionadas

• IEEE Std 141 (Red Book) – Diseño de sistemas industriales
• IEC 60034-1 – Características de motores eléctricos
• NFPA 70 (NEC) – Requisitos de protección eléctrica
• NEMA MG-1 – Normas para motores eléctricos
• RETIE (Colombia) – Códigos para instalaciones eléctricas seguras

Recursos Externos Recomendados

• IEEE Power Standards
• NFPA 70 – National Electrical Code
• Schneider Electric – Herramientas de Selección
• NEMA – Electric Motors

Preguntas Frecuentes (FAQs)

¿Por qué se usa 746 para convertir HP a W?
Esta calculadora usa la equivalencia aproximada de 1 HP = 746 W. No debe confundirse HP con el caballo de vapor métrico (CV).

¿Un motor de 10 HP siempre consume los mismos VA?
No. Depende del FP y eficiencia. Un motor moderno puede consumir menos VA que uno antiguo.

¿Qué pasa si se elige un generador muy justo?
Podría no soportar el arranque del motor o funcionar sobrecargado, reduciendo su vida útil.

¿Los motores con VFD consumen menos VA?
Sí, al operar en régimen variable. Sin embargo, hay que considerar las pérdidas por armónicos.

Recomendaciones Finales

• Siempre verifica la placa del motor para usar valores reales.
• Aplica márgenes de seguridad del 10-20% en dimensionamientos.
• Usa calculadoras integradas para automatizar el proceso de conversión.
