Conceptos Fundamentales de la Compensación Reactiva en Sistemas Trifásicos
El banco de capacitores en sistemas trifásicos se utiliza para corregir el factor de potencia, reducir pérdidas y mejorar la estabilidad de la red, mediante la compensación de energía reactiva. Esta compensación es esencial para optimizar el rendimiento de la instalación, disminuir costos operativos y prevenir sanciones contractuales de las compañías eléctricas.
En el cálculo de bancos de capacitores, se parte de algunos principios electro-técnicos básicos: la relación entre energía reactiva, tensión de la red y capacitancia. Las normativas y estándares internacionales proporcionan una base teórica sólida para aplicar técnicas de compensación y se revisan en este artículo normativas como la IEC y recomendaciones de la IEEE para garantizar la precisión en el diseño.
Fundamentos Teóricos y Normativos
El funcionamiento de un banco de capacitores se fundamenta en la capacidad para almacenar y entregar energía reactiva, lo que contribuye a la mejora del factor de potencia de un sistema. Esta aplicación reduce la carga en las instalaciones y posibilita la reducción de pérdidas en transformadores, cables y otros equipos asociados.
Las normativas IEC e IEEE establecen directrices para el cálculo de la capacitancia necesaria en diversas aplicaciones. Las buenas prácticas recomiendan considerar tanto las variaciones de la carga como las condiciones específicas del sistema (voltaje, frecuencia y potencia exigida) para obtener una compensación precisa. En el ámbito industrial, se recomienda la implementación de soluciones automatizadas que permitan el ajuste dinámico de la compensación reactiva.
Variables Clave en el Cálculo de Banco de Capacitores

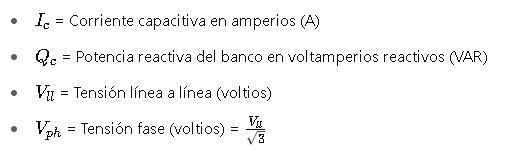

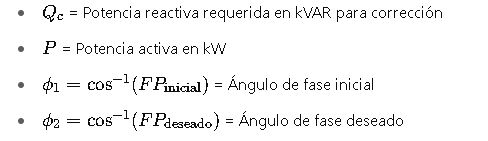

Para determinar la capacitancia total requerida en un sistema trifásico, es indispensable comprender cada variable involucrada:
- Q: Potencia reactiva, medida en voltamperios reactivos (VAR). Representa la energía que circula entre la fuente y el capacitor.
- V: Tensión de línea, generalmente expresada en voltios (V). Se utiliza para calcular los parámetros del sistema considerando la conexión (estrella o delta).
- f: Frecuencia del sistema, en Hertz (Hz). Típicamente 50 o 60 Hz según la región.
- ω: Velocidad angular, definida como 2πf, fundamental en el cálculo de la capacitancia.
- C: Capacitancia total requerida, en Faradios (F), que se determina para lograr la compensación deseada.
- Factor de Potencia (PF): Relación entre la potencia activa y la potencia aparente. Su corrección es el principal objetivo de los bancos de capacitores.
Cálculo de Capacitancia en Sistemas Trifásicos
El método de cálculo varía según el tipo de conexión del banco de capacitores. En las configuraciones más habituales (estrella y delta), se sigue la siguiente lógica para establecer la capacitancia por fase.
Para un sistema trifásico conectado en estrella, la relación entre la potencia reactiva total y la capacitancia por fase se expresa mediante la fórmula:

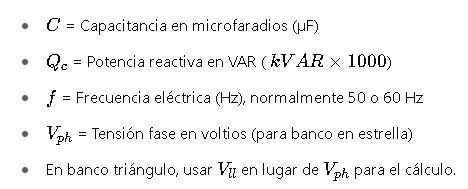

Variables:
- C: Capacitancia requerida en Faradios (F).
- Q_total: Potencia reactiva total a compensar (VAR); considerar la suma de las tres fases.
- sqrt(3): Constante derivada de la conexión trifásica en estrella.
- f: Frecuencia del sistema (Hz).
- V_line: Tensión de línea en voltios (V).
Para sistemas conectados en delta, es necesario transformar la tensión de línea a la tensión de fase (V_phase = V_line / sqrt(3)) e entonces aplicar la fórmula para una sola fase:
Variables:
- C: Capacitancia por fase en Faradios (F).
- Q_phase: Potencia reactiva por fase (VAR), donde Q_phase = Q_total / 3.
- V_phase: Tensión de fase (V), que es V_line dividido por sqrt(3).
- f: Frecuencia del sistema (Hz).
Estas fórmulas permiten dimensionar la cantidad de capacitancia necesaria para compensar la potencia reactiva dentro del sistema, llevando el factor de potencia a niveles óptimos y reduciendo la demanda de energía innecesaria de la red.

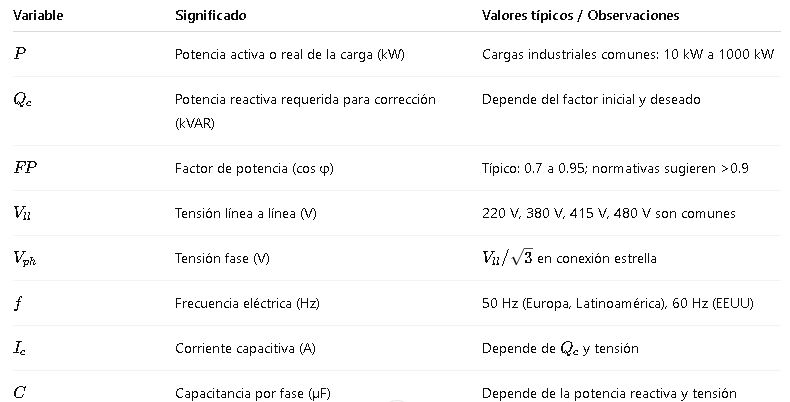

Tablas de Cálculo y Parámetros
A continuación, se presentan tablas referenciales que resumen parámetros y resultados en el cálculo de bancos de capacitores en sistemas trifásicos.
| Parámetro | Símbolo | Unidad | Descripción |
|---|---|---|---|
| Potencia Reactiva | Q_total | VAR | Energía que circula sin efectuar trabajo. |
| Tensión de Línea | V_line | V | Voltaje medido entre fases. |
| Frecuencia | f | Hz | Número de ciclos por segundo. |
| Capacitancia | C | F | Capacidad para almacenar energía en forma de campo eléctrico. |
Otra tabla útil relaciona diferentes valores para la compensación de energía reactiva según parámetros comunes en instalaciones industriales:
| Tensión de Línea (V) | Frecuencia (Hz) | Potencia Reactiva (kVAR) | Capacitancia Aproximada (μF) |
|---|---|---|---|
| 400 | 50 | 30 | 33.8 |
| 380 | 50 | 25 | 28.2 |
| 400 | 60 | 40 | 25.4 |
| 480 | 60 | 50 | 27.1 |
Metodología Paso a Paso para el Cálculo de Bancos de Capacitores
El cálculo correcto requiere una metodología estructurada para evitar errores y asegurar la optimización de la compensación. A continuación, se detalla un proceso paso a paso:
- Definir el objetivo: Determinar la cantidad de potencia reactiva (Q_total) a compensar para alcanzar el factor de potencia deseado.
- Reunir parámetros eléctricos: Registrar la tensión de línea (V_line), la frecuencia (f) y la potencia reactiva actual.
- Seleccionar el tipo de conexión: Evaluar si el sistema opera en configuración estrella o delta, ya que esto influye en los cálculos.
- Aplicar la fórmula apropiada: Usar la fórmula correspondiente a la configuración eléctrica para obtener la capacitancia necesaria por fase o total.
- Verificar y validar: Revisar el cálculo con simulaciones o métodos alternativos para asegurar la precisión.
- Dimensionar los equipos: Seleccionar los bancos de capacitores comerciales que se ajusten a los resultados de los cálculos.
Este procedimiento es esencial para optimizar la eficiencia de la red eléctrica, disminuir la emisión de armónicos y alargar la vida útil de los equipos conectados.
Ejemplos Reales y Casos de Aplicación
Para entender mejor el proceso, se presentan dos casos de aplicación real que ilustran la metodología en entornos industriales y comerciales.
Caso 1: Compensación para una Planta Industrial
Datos del problema:
- Tensión de línea (V_line): 400 V
- Frecuencia: 50 Hz
- Potencia reactiva requerida (Q_total): 30 kVAR (30,000 VAR)
- Tipo de conexión: Estrella
Procedimiento de solución:
- Calcular ω: ω = 2πf = 2π × 50 = 314,16 rad/s.
- Aplicar la fórmula para sistemas en estrella:
Reemplazando los valores:
- Q_total = 30,000 VAR
- sqrt(3) ≈ 1.732
- 2πf = 314,16
- V_line² = 400² = 160,000 V²
Se tiene:
Realizando el cálculo:
- Producto del denominador: 1.732 × 314.16 = 543.88 aproximadamente.
- Multiplicado por 160,000: 543.88 × 160000 ≈ 87,020,800.
- Por lo tanto, C ≈ 30000 / 87,020,800 = 0.0003444 Faradios.
Convertido a microfaradios (1 F = 1,000,000 μF), se tiene:
- C ≈ 344.4 μF
Este resultado representa la capacidad total necesaria para compensar adecuadamente la potencia reactiva de la planta industrial. Se recomienda tener en cuenta tolerancias, posibles pérdidas y las características reales de los equipos comerciales.
Caso 2: Optimización de un Centro Comercial
Datos del problema:
- Tensión de línea (V_line): 480 V
- Frecuencia: 60 Hz
- Potencia reactiva requerida (Q_total): 50 kVAR (50,000 VAR)
- Tipo de conexión: Delta
Procedimiento de solución:
- Calcular la tensión de fase: V_phase = V_line / sqrt(3) = 480 / 1.732 ≈ 277 V.
- Calcular ω: ω = 2π × 60 = 376.99 rad/s.
- Determinar la potencia reactiva por fase: Q_phase = Q_total / 3 ≈ 50000 / 3 ≈ 16666.67 VAR.
- Aplicar la fórmula para sistemas en delta (utilizando V_phase):
Reemplazando valores:
- Q_phase = 16666.67 VAR
- 2πf = 376.99
- V_phase² = 277² ≈ 76,729
Calculamos el denominador: 376.99 × 76,729 ≈ 28,935,000.
Por lo tanto,
Convertido a microfaradios:
- C ≈ 576 μF por fase
La solución indica la necesidad de instalar un banco de capacitores con una capacidad aproximada de 576 μF por fase para mejorar el factor de potencia del centro comercial. En la práctica, se seleccionaría equipos comerciales ajustados a factores de seguridad y condiciones operativas reales.
Aspectos Prácticos y Consideraciones Adicionales
Además de realizar cálculos teóricos, en la implementación práctica del banco de capacitores se deben considerar aspectos adicionales:
- Tolerancias y Derivas: Las variaciones en la tensión de red, la fluctuación en la carga y las pérdidas inherentes a los componentes requieren márgenes de seguridad en el dimensionamiento de los equipos.
- Control Automático: Sistemas modernos implementan controles automáticos que permiten la conmutación según la demanda, optimizando la eficiencia y reduciendo intervenciones manuales.
- Selección de Equipos: Es fundamental elegir equipos certificados y ajustados a normativas internacionales, verificando su respuesta ante condiciones transitorias y cargas variables.
- Mantenimiento y Monitoreo: Un plan de mantenimiento regular y la integración de sistemas de monitoreo en tiempo real facilitan la identificación de desviaciones y la aplicación de medidas correctivas.
Estos aspectos prácticos aseguran que la implementación no solo cumpla con los requisitos teóricos, sino que además funcione de manera segura y eficiente durante todo su ciclo de vida.
Comparación de Metodologías y Herramientas de Cálculo
Numerosas herramientas de software y simuladores están disponibles para asistir en el cálculo del banco de capacitores. Algunas de las más destacadas incluyen:
- Software de Simulación: Programas como MATLAB/Simulink, PSpice y ETAP ofrecen módulos específicos para la simulación de sistemas trifásicos y la optimización de la compensación reactiva.
- Calculadoras Online: Existen soluciones en línea que, mediante algoritmos optimizados, permiten ingresar parámetros y obtener resultados instantáneos. La integración de inteligencia artificial, como se observa en la calculadora presentada al inicio, mejora la precisión y la personalización del cálculo.
- Spreadsheets Personalizados: Las hojas de cálculo con fórmulas predefinidas ofrecen una forma sencilla y flexible para realizar diferentes escenarios de dimensionamiento.
La elección de la herramienta dependerá de la complejidad del sistema y de la experiencia del ingeniero. Es recomendable validar los resultados obtenidos a través de más de un método para asegurar la confiabilidad de la solución implementada.
Normativas y Estándares Relevantes
La implementación y el cálculo de bancos de capacitores deben cumplir con normativas internacionales y locales. Algunas de las normativas clave son:
- IEC 60038: Normas internacionales sobre los niveles de tensión en sistemas de distribución eléctrica.
- IEEE Std 141: Conocido como el «Libro Rojo», proporciona directrices para el diseño y operación de sistemas eléctricos en instalaciones industriales.
- NFPA 70: Código Eléctrico Nacional, que establece requisitos de seguridad para instalaciones eléctricas en Estados Unidos.
- NOM (Norma Oficial Mexicana): En el caso de México, diversas NOM regulan aspectos eléctricos y de eficiencia energética.
La consulta de estas normativas garantiza que el diseño del banco de capacitores cumpla con los estándares de seguridad, calidad y operatividad exigidos en la industria actual, y además respalde la correcta ejecución de los cálculos y la selección de equipos.
Preguntas Frecuentes (FAQ) sobre el Cálculo de Banco de Capacitores
A continuación, se responden algunas de las dudas más comunes que surgen al realizar el cálculo del banco de capacitores en sistemas trifásicos:
- ¿Por qué es importante la compensación reactiva?
La compensación reactiva mejora el factor de potencia, reduce las pérdidas en la red y disminuye la demanda de energía, lo que se traduce en menores costos operativos y mayor estabilidad.
- ¿Cuál es la diferencia entre las conexiones en estrella y delta?
La conexión en estrella utiliza la tensión de línea y requiere convertir a tensión de fase; mientras que la delta se calcula directamente en función de la tensión de fase, siendo cada configuración idónea según la aplicación y características de la carga.
- ¿Qué margen de seguridad debo considerar?
Generalmente se recomienda incluir un margen de seguridad del 10% al 20% para compensar las variaciones en tensión y carga, además de considerar desviaciones de fábrica en los componentes.
- ¿Puedo utilizar el mismo banco de capacitores para cargas variables?
Sí, pero es recomendable el uso de sistemas automatizados o interruptores secuenciados que conecten/desconecten módulos de capacitor según la demanda en tiempo real, optimizando así la compensación.
- ¿Existen herramientas de software recomendadas?
Herramientas como MATLAB, ETAP y calculadoras online validadas por normativas son ampliamente utilizadas para realizar estos cálculos; además, la integración de inteligencia artificial puede ofrecer soluciones personalizadas.
Implementación Práctica y Mantenimiento de los Bancos de Capacitores
Una vez dimensionado el banco de capacitores, la implementación práctica requiere atención en el montaje, conexionado y puesta en marcha. El proceso debe seguir las siguientes pautas:
- Instalación Segura: Seguir los diagramas unifilares, utilizar equipos de protección y asegurar conexiones robustas.
- Verificación de la Conexión: Validar la correcta conexión de cada módulo de capacitor (estrella o delta) mediante pruebas de aislamiento y continuidad.
- Puesta en Marcha Gradual: Iniciar la compensación de forma gradual, observando respuestas de la red y ajustes en el factor de potencia.
- Mantenimiento Periódico: Realizar inspecciones regulares, limpieza de contactos y revisión de parámetros para garantizar la operatividad y longevidad del conjunto.
- Registro y Monitoreo: Implementar sistemas de monitoreo que registren continuamente el factor de potencia, la eficiencia y las condiciones ambientales de los equipos.
El mantenimiento preventivo y correctivo facilita la identificación temprana de fallas, reduce tiempos de inactividad y extiende el ciclo de vida de los equipos, asegurando siempre una compensación adecuada y continua.
Integración en Soluciones de Automatización y Smart Grids
En la actualidad, la integración de bancos de capacitores en redes inteligentes (Smart Grids) permite gestionar de forma dinámica la energía reactiva y activa. Estas tecnologías combinan la compensación reactiva con sistemas de monitoreo y control remoto, conectando diversos módulos de compensación mediante algoritmos de inteligencia artificial.
Al integrar soluciones de automatización, se logra:
- Ajustes en tiempo real: Adaptación a cambios de carga y mejoras inmediatas en el factor de potencia, optimizando el flujo energético.
- Reducción en pérdidas: La operación inteligente minimiza las pérdidas en la transmisión y distribución de energía, lo que mejora la eficiencia global del sistema.
- Comunicación y Control: La conexión de sensores y dispositivos IoT facilita la supervisión remota, diagnóstico predictivo y acciones correctivas automáticas, cumpliendo normativas avanzadas.
Esta integración es crucial en escenarios donde la fluctuación de la demanda es elevada y la estabilidad del sistema es un factor crítico para aplicaciones tanto industriales como comerciales.
Impacto Económico y Beneficios Operacionales
El correcto dimensionamiento e implementación de un banco de capacitores tiene un impacto económico directo. La optimización del factor de potencia evita sanciones impuestas por las compañías eléctricas, disminuye la demanda reactiva y reduce el consumo energético, lo que se traduce en ahorros significativos.
Entre los beneficios operacionales se encuentran:
- Reducción de Pérdidas: Menor dispersión de energía eléctrica a través de transformadores y cables, aumentando la eficiencia del sistema.
- Mejor Calidad de Energía: Una red eléctrica bien compensada ofrece mayor estabilidad y menor interferencia electromagnética, mejorando la calidad del suministro.
- Mayor Vida Útil de Equipos: Al reducir la tensión en equipos de conmutación y transformadores, se prolonga la durabilidad de la infraestructura eléctrica.
- Ahorro Operacional: La reducción en costos por penalizaciones y consumo ineficiente se refleja en balances económicos positivos para la empresa.
El retorno de inversión (ROI) asociado a la implementación de sistemas modernos de compensación se observa a mediano y largo plazo, garantizando no solo una mejora en la operatividad, sino también una optimización en los costos energéticos.
Recomendaciones Finales para un Cálculo Efectivo
Para asegurar una correcta aplicación del cálculo de bancos de capacitores en sistemas trifásicos, se recomienda:
- Verificar todos los parámetros del sistema (tensión, frecuencia, potencia reactiva) antes de comenzar el dimensionamiento.
- Utilizar herramientas de simulación y calculadoras online para validar los resultados teóricos.
- Considerar márgenes de seguridad y la variabilidad de la carga en el diseño del banco de capacitores.
- Consultar las normativas y estándares internacionales vigentes, como IEC, IEEE y normativas locales, para asegurar el cumplimiento de requisitos de seguridad y eficiencia.
- Planificar la integración con sistemas de monitoreo y automatización para ajustes dinámicos y preventivos.
El éxito en la implementación depende de la atención al detalle en cada fase del cálculo, la selección adecuada de componentes y la continua adaptación a las condiciones operativas del sistema eléctrico.
