El ángulo de inclinación de un panel solar determina su eficiencia al captar la radiación solar disponible.
Este artículo explica cómo calcularlo, incluye fórmulas, tablas, ejemplos reales y recomendaciones técnicas optimizadas SEO.
Calculadora Ángulo Óptimo para Paneles Solares
Tabla de valores comunes del ángulo óptimo de inclinación según latitud y estación
Una forma práctica de estimar el ángulo óptimo de inclinación es usar la latitud del sitio como base de cálculo. A continuación, se presenta una tabla extensa con valores comunes por latitud y recomendación por estación del año:
| Latitud (°) | Inclinación Anual Óptima (°) | Inclinación en Invierno (Lat + 15°) | Inclinación en Verano (Lat – 15°) | Inclinación Ajustada por Temporada |
|---|---|---|---|---|
| 0 (Ecuador) | 10 | 15 | 0 | 5–10 |
| 10 | 20 | 25 | 10 | 15–20 |
| 20 | 30 | 35 | 20 | 25–30 |
| 30 | 40 | 45 | 30 | 35–40 |
| 40 | 50 | 55 | 40 | 45–50 |
| 50 | 60 | 65 | 50 | 55–60 |
| 60 | 70 | 75 | 60 | 65–70 |
Fuente: Adaptado de datos de la NASA Surface Meteorology and Solar Energy y NREL (National Renewable Energy Laboratory).
Este tipo de ajuste estacional mejora la eficiencia de generación entre un 10% y un 20% respecto a una inclinación fija.
Fórmulas para calcular el ángulo óptimo de inclinación
Existen varios métodos y fórmulas para determinar el ángulo de inclinación ideal, dependiendo de los objetivos del sistema (máximo rendimiento anual, invierno, verano o estacional). A continuación, se detallan las fórmulas más utilizadas:

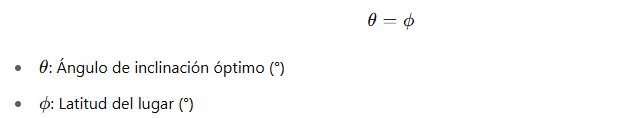

1. Fórmula Básica Estática
Esta fórmula asume que el panel se inclinará con un ángulo igual a la latitud del sitio. Es simple, pero efectiva para instalaciones fijas con producción constante anual.
2. Fórmulas Estacionales
- Invierno (más producción):
- Verano (más producción):
Este ajuste mejora la captación de energía solar al compensar el ángulo solar según la estación.
3. Fórmula con ajuste porcentual por latitud
Para instalaciones con una inclinación fija optimizada anualmente:
Esta fórmula es útil en zonas entre 25° y 50° de latitud, con perfiles de carga estacionales bien definidos.

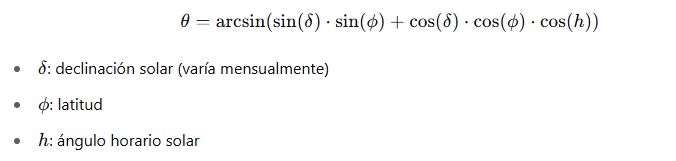

4. Fórmula según el mes del año (inclinación variable mensual)
Aunque es más compleja, permite la máxima precisión si se ajustan manualmente los paneles mensualmente.
Valores comunes de la declinación solar mensual
| Mes | Declinación Solar (δ) |
|---|---|
| Enero | -20.9° |
| Febrero | -13.0° |
| Marzo | -2.4° |
| Abril | 9.4° |
| Mayo | 18.8° |
| Junio | 23.1° |
| Julio | 21.1° |
| Agosto | 13.5° |
| Septiembre | 2.2° |
| Octubre | -9.6° |
| Noviembre | -18.9° |
| Diciembre | -23.0° |
📖 Referencia: Cooper Equation for Solar Declination
Ejemplos reales detallados de cálculo
Ejemplo 1: Instalación fija en Bogotá, Colombia
- Latitud: 4.61° N
- Tipo de instalación: Fija, sin ajuste estacional
- Objetivo: Producción uniforme durante todo el año
Solución:
Aplicamos la fórmula básica:
Como la latitud está cerca del ecuador, se recomienda una inclinación levemente superior para compensar las lluvias y mejorar el drenaje:
Resultado recomendado: Inclinación de 10°
Ejemplo 2: Instalación ajustable en Madrid, España
- Latitud: 40.41° N
- Tipo de instalación: Ajuste estacional
- Objetivo: Máxima producción en invierno
Solución:
Usamos la fórmula estacional:
Resultado recomendado:
- Invierno: 55°
- Verano: 25°
En este caso, si se implementa un sistema de inclinación manual estacional, se puede lograr un incremento de hasta el 20% de producción anual respecto a una inclinación fija.
Factores que afectan el ángulo óptimo de inclinación
- Ubicación geográfica (latitud): Es el parámetro más determinante.
- Objetivo energético: Si se desea maximizar en invierno, verano o balance anual.
- Sombreado y obstáculos: Puede requerirse mayor inclinación para evitar sombras.
- Tipo de montaje: Fijo, ajustable estacionalmente o con seguidor solar.
- Condiciones climáticas: En zonas de nieve o lluvia frecuente se incrementa el ángulo.
Tecnologías recomendadas para ajustar la inclinación
- Soportes inclinables manualmente (bajo costo, para ajustes semestrales)
- Estructuras con seguimiento solar de 1 eje
- Estructuras con seguimiento solar de 2 ejes (óptima generación, mayor costo)
Ver más sobre estructuras con seguimiento solar en: IRENA – Solar Trackers
Comparativa de producción energética según inclinación del panel
Para entender el impacto de un buen cálculo del ángulo de inclinación, veamos una simulación de producción en función de la inclinación de los paneles en una ciudad específica. Usamos datos de radiación solar promedio anual para Madrid, España.
| Ángulo de Inclinación (°) | Producción Estimada (kWh/kWp/año) | Porcentaje respecto al óptimo (%) |
|---|---|---|
| 0 | 1110 | 88.8% |
| 15 | 1170 | 93.6% |
| 25 | 1220 | 97.6% |
| 35 | 1250 | 100% (óptimo) |
| 45 | 1230 | 98.4% |
| 60 | 1180 | 94.4% |
| 90 (vertical) | 950 | 76.0% |
Fuente: Simulación PVsyst v7.2 para 1 kWp en Madrid con paneles monofaciales.
Esto demuestra que incluso diferencias de 10° en la inclinación pueden representar pérdidas de hasta un 5-10% de producción anual. Un sistema de soporte bien diseñado maximiza el retorno de inversión.
Herramientas recomendadas para calcular la inclinación óptima
Existen diversas herramientas en línea y software especializado que permiten calcular el ángulo óptimo de inclinación con precisión:
Calculadoras y plataformas útiles:
- PVsyst: Software profesional de simulación de sistemas fotovoltaicos.
- SAM – System Advisor Model (NREL): Gratuito y de código abierto.
- PVWatts Calculator (NREL): Calculadora online sencilla para EE.UU. y otras regiones.
- SolarSena Tilt Angle Calculator: Muy visual y fácil de usar.
- Global Solar Atlas (World Bank): Datos solares globales y análisis.
Normativas técnicas relevantes
El cálculo de inclinación no solo depende de eficiencia, sino también de cumplimiento normativo. Algunas normativas clave incluyen:
| Norma / Guía | País / Región | Relevancia en la inclinación |
|---|---|---|
| IEC 61724-1:2021 | Internacional | Monitoreo y orientación de sistemas fotovoltaicos |
| IEC 62548:2016 | Internacional | Diseño y seguridad de sistemas FV |
| RETIE | Colombia | Requiere análisis técnico de orientación/inclinación |
| CNE – Guía Técnica FV | Chile | Incluye métodos de cálculo para orientación óptima |
| UL 2703 / NEC | Estados Unidos | Seguridad estructural, aplica a soportes de inclinación |
Preguntas frecuentes (FAQ) técnicas
¿Es mejor un ángulo fijo o variable?
Depende del uso y presupuesto. Para instalaciones pequeñas, un ángulo fijo basado en la latitud suele ser suficiente. Para grandes plantas solares, el ajuste estacional o el seguimiento solar puede aumentar significativamente la producción.
¿Qué pasa si no se puede inclinar el panel al ángulo óptimo?
Se pierde eficiencia. En algunos casos, puede representar hasta un 20% menos de producción anual. Es importante evaluar si la pérdida justifica una estructura móvil o un mayor número de paneles.
¿Qué orientación cardinal debe tener el panel?
En el hemisferio norte: hacia el sur (azimut 180°).
En el hemisferio sur: hacia el norte (azimut 0°).
La desviación máxima recomendada es ±15° del ideal.
Consejos avanzados para ingenieros y proyectistas
- Analiza la producción mensual con software como PVsyst para definir la inclinación óptima por objetivo estacional.
- En zonas ecuatoriales, prioriza ángulos bajos (10–15°) para maximizar radiación y facilitar limpieza.
- En latitudes altas (>50°), evalúa soportes ajustables para mantener eficiencia durante invierno.
- Considera la acumulación de nieve y su escurrimiento en el diseño estructural del soporte.
- Recuerda que el ROI de una estructura ajustable vs. incremento en producción debe ser calculado cuidadosamente.
Beneficios de calcular correctamente la inclinación
- Mayor rendimiento energético
- Menor payback del sistema fotovoltaico
- Aumento del factor de capacidad de la planta solar
- Menor necesidad de mantenimiento por autolimpieza eficiente
- Cumplimiento normativo y mejora en inspecciones técnicas
Conclusión profesional
El cálculo del ángulo óptimo de inclinación para paneles solares es una de las decisiones más estratégicas en el diseño de un sistema fotovoltaico. Si bien una fórmula simple basada en la latitud puede funcionar en muchos casos, considerar ajustes estacionales, condiciones climáticas locales, objetivos energéticos y normativa técnica puede marcar la diferencia entre un sistema promedio y uno altamente eficiente.
Implementar estos cálculos mediante herramientas digitales o simulaciones energéticas garantiza un diseño robusto, profesional y rentable.
