Calculadora de taps de transformador: ajuste %TAP rápido

Esta guía técnica describe cálculo y uso de calculadora de taps para transformadores industriales eléctricos.

Se aportan procedimientos, fórmulas en etiquetas, tablas con valores y ejemplos resueltos normativa internacional segura

Calculadora de ajuste rápido de taps de transformador (pasos y porcentaje de regulación)

Tensión nominal en barra regulada (kV)

Tensión medida en barra regulada (kV)

Paso de regulación por tap (%/paso)

Paso personalizado (%/paso)

Opciones avanzadas

Tensión objetivo en barra regulada (kV, opcional)

Posición actual de tap (pasos desde nominal)

Máximo de pasos hacia arriba (+) (pasos)

Máximo de pasos hacia abajo (−) (pasos)

Carga actual (% de carga nominal, opcional)

Puede subir una foto de la placa de datos o del diagrama de taps para sugerir valores de tensión nominal, paso de tap y rango de regulación.

⚡ Más calculadoras eléctricas

Introduzca los datos del transformador para obtener la recomendación de ajuste de tap.

Fórmulas utilizadas

1) Si no se especifica una tensión objetivo, se asume:
Tensión objetivo (kV) = Tensión nominal en barra regulada (kV)

2) Desviación de tensión respecto a nominal:
ΔV (kV) = V_objetivo − V_medida
Desviación porcentual ΔV% = (ΔV / V_nominal) × 100

3) Paso de regulación por tap:
Paso_tap% = cambio de tensión por paso de tap (%/paso)

4) Número de pasos de tap requeridos (valor ideal continuo):
Pasos_ideales = ΔV% / Paso_tap%

5) Número de pasos de tap recomendado (redondeado al entero más cercano):
Pasos_recomendados = redondear(Pasos_ideales)

6) Cambio total de tensión aplicado por los pasos recomendados:
ΔV_aplicado% = Pasos_recomendados × Paso_tap%

7) Si se conoce la posición actual de tap:
Tap_nuevo_ideal = Tap_actual + Pasos_recomendados
Si existen límites:
Tap_máx = +Máx_pasos_arriba, Tap_mín = −Máx_pasos_abajo
Tap_nuevo_limitado = máximo(Tap_mín, mínimo(Tap_nuevo_ideal, Tap_máx))

Paso de tap (%/paso)	Ejemplo de rango típico	Número típico de pasos totales	Aplicación típica
0,625	±10 %	32 pasos (16 arriba / 16 abajo)	Reguladores de tensión de distribución muy finos
1,25	±10 %	16 pasos (8 arriba / 8 abajo)	Transformadores con cambiador de tomas en carga
1,5	±7,5 %	10 pasos (5 arriba / 5 abajo)	Transformadores de potencia especiales
2,5	±5 % o ±10 %	4–8 pasos totales	Taps en vacío en transformadores de distribución

Preguntas frecuentes sobre el ajuste de taps

¿Qué significa un resultado de pasos positivos o negativos?

Un número de pasos positivo indica que se debe mover el tap en el sentido que aumenta la tensión de la barra regulada (incremento de relación de transformación adecuada). Un número de pasos negativo indica que se debe mover el tap en el sentido que reduce la tensión de la barra regulada. La convención exacta de sentido debe verificarse en el esquema del cambiador de tomas del fabricante.

¿Qué ocurre si el número de pasos calculado supera el rango permitido?

Si el número de pasos ideal supera los límites de pasos hacia arriba o hacia abajo definidos para el transformador, la calculadora limita el tap recomendado al máximo permitido. En ese caso se indica que no es posible corregir completamente la desviación de tensión solo con el ajuste de taps y se requiere una acción adicional en la red.

¿Puedo usar esta calculadora para taps en vacío y para cambiadores de tomas en carga?

Sí. La lógica de cálculo del número de pasos necesarios es la misma para taps en vacío y para cambiadores de tomas en carga. Sin embargo, en taps en vacío el ajuste solo puede realizarse con el transformador desenergizado, mientras que en cambiadores de tomas en carga el ajuste puede hacerse con el transformador energizado según las instrucciones del fabricante.

¿Debo introducir la tensión en el lado de alta o de baja tensión del transformador?

La tensión nominal, medida y objetivo deben introducirse siempre referidas a la barra que se desea regular (habitualmente el lado de baja o media tensión que alimenta a los usuarios). El sentido de los pasos de tap se interpreta respecto a esa barra regulada, independientemente de si los taps físicamente están en el devanado de alta o de baja tensión.

Fundamentos del ajuste rápido de taps

El ajuste rápido de taps (tap rápido) es la acción de cambiar la relación de transformación en tiempo muy reducido, ya sea por intervención automática o manual. Se aplica para mantener la tensión en bornes dentro de límites especificados frente a variaciones de red o carga.

Existen dos tecnologías básicas: cambiadores bajo carga (OLTC) que permiten ajuste sin desconexión y cambiadores fuera de circuito que requieren desconexión. El diseño de una calculadora de taps debe contemplar ambas modalidades.

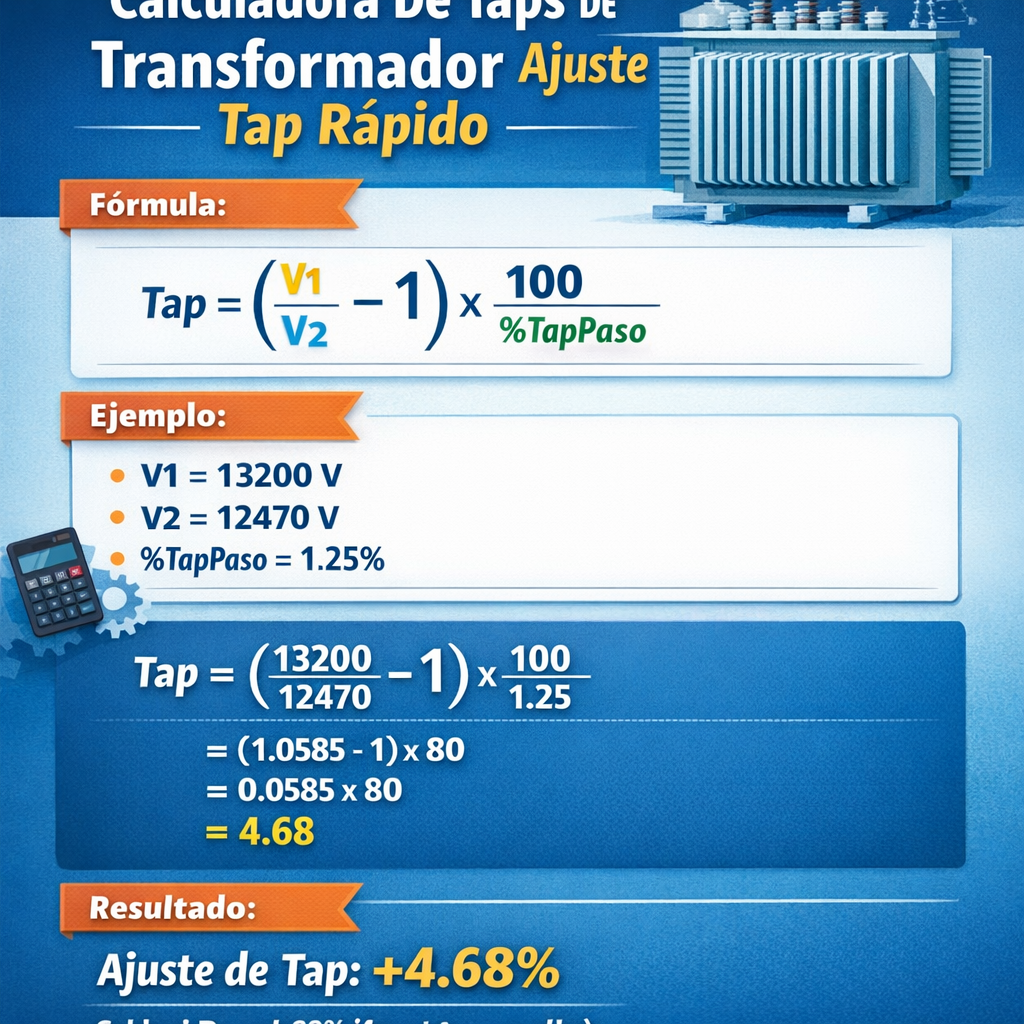

Calculadora de Taps de Transformador ajuste tap rapido para dimensionamiento exacto

Tipos de cambiadores y características relevantes

OLTC (On-Load Tap Changer): permite cambios bajo carga con conmutación secuencial. Frecuente en transformadores de potencia para regulación continua.
Off-circuit tap changer: cambios sólo con el transformador desconectado, utilizado en transformadores de distribución más pequeños.
Tamaño del paso (step): expresado en % por paso respecto a la tensión nominal o relación; típicamente 0.625% a 2.5% por paso.
Rango de ajuste: ±X% alrededor del tap central; valores comunes: ±5%, ±10%, ±15%.
Precisión y repetibilidad: críticos para redes sensibles donde variaciones generan penalizaciones por calidad de suministro.

Principios eléctricos y fórmulas clave

Las fórmulas se presentan usando etiquetas simples y operadores aritméticos. Cada fórmula va acompañada de explicación de variables y valores típicos.

Relación de transformación y posición de tap

Fórmula general para tensión de salida cuando se mueve n pasos de tap:

V_out = V_nom × (1 + n × T)

V_out: tensión de salida deseada o resultante (V).
V_nom: tensión nominal (V) en la que se basa la relación de transformación en posición central.
n: número de pasos de tap desde la posición neutral (positivo para subir tensión, negativo para bajarla).
T: tamaño del paso expresado en fracción (por ejemplo, 0.0125 para 1.25%).

Valores típicos: V_nom = 230 V (BT), 11500 V (MT), T = 0.0125 (1.25%) o 0.025 (2.5%).

Cálculo del número de pasos necesarios

Si se busca una tensión objetivo V_target, el número de pasos n necesario se calcula como:

n = (V_target - V_nom) / (V_nom × T)

Redondear n al entero más cercano respetando los límites físicos del cambiador (max pasos positivos y negativos).

Corrección por caída de tensión en carga

Cuando la carga provoca caída de tensión por la impedancia del transformador Z% y la impedancia de la línea, la tensión en bornes V_b se calcula aproximando por:

V_b = V_no-load × (1 - I_load × Z_pu)

donde:

V_no-load: tensión secundaria sin carga (V), calculada con la relación de taps.
I_load: corriente de carga en por unidad respecto a corriente nominal (I_load = I_actual / I_rated).
Z_pu: impedancia del transformador en por unidad (Z%/100).

Para mantener una determinada V_b bajo carga, se debe ajustar la posición de tap para que V_no-load compense la caída:

V_no-load_required = V_target / (1 - I_load × Z_pu)

y luego usar la fórmula de pasos n = (V_no-load_required - V_nom) / (V_nom × T).

Relación entre porcentaje de tap y transformación de número de espiras

Cambio en relación de vueltas N entre bobinados para un cambio porcentual P:

N_new = N_nom × (1 + P)

N_new y N_nom: número de espiras efectivo nuevo y nominal.
P: fracción de cambio en la relación (por ejemplo, 0.01 para +1%).

Tablas con valores comunes de taps, pasos y rangos

Las tablas siguientes muestran combinaciones habituales de paso, número de posiciones y rango total. Se incluyen valores prácticos para implementar en la calculadora de taps.

Step (%)	Posiciones típicas (total)	Rango ± (%)	Posiciones por lado (±)	Comentarios
0.625	33	±10.0	16	Usado en regulación fina en redes sensibles
1.00	21	±10.0	10	Compromiso entre resolución y rango
1.25	17	±10.0	8	Común en transformadores de distribución
2.00	11	±10.0	5	Rápido ajuste para rangos mayores
2.50	9	±10.0	4	Usado cuando se requiere menos pasos

Explicación: la columna "Posiciones típicas (total)" incluye la posición central más los pasos por cada lado. Por ejemplo, con step 1.25% y ±10% el número de posiciones total es 17 (8 positivos + 8 negativos + 1 central).

Potencia del transformador (kVA)	Impedancia típica Z (%)	Corriente nominal (A) a tensión primaria	Uso típico
50	3.5 - 5.5	≈ 217 (230 V)	Transformadores de distribución pequeña
250	4.0 - 6.0	≈ 1087 (230 V)	Centro de cargas residenciales
1000	5.0 - 7.5	≈ 4348 (230 V)	Industria ligera
10000	6.0 - 12.0	Depende de tensión seleccionada	Transformadores de potencia

Diseño de la calculadora: variables de entrada y salidas esperadas

La calculadora de taps rápida debe aceptar las siguientes entradas mínimas y proporcionar salidas concretas y verificaciones de seguridad.

Entradas: V_nom (primaria y secundaria), V_target, step% (T), posición actual de tap, límite máximo y mínimo de taps, carga actual (I_actual o P_load), impedancia Z% del transformador, modo (OLTC u OFF), velocidad máxima de conmutación si aplica.
Salidas: n (pasos a mover), posición objetivo, V_no-load_required, V_bajo_carga estimada, advertencias sobre límites o condiciones de seguridad.
Verificaciones adicionales: evitar cambiar más pasos de los que permite el intervalo de tiempo seguro para OLTC, validar que la posición objetivo no supera límites mecánicos, chequeo de sincronía con reconexión si OFF-circuit.

Algoritmo paso a paso (lógica)

Recibir entradas y validar rangos.
Calcular V_no-load_required si se conoce la carga: V_no-load_required = V_target / (1 - I_load × Z_pu).
Calcular pasos preliminares n = (V_no-load_required - V_nom) / (V_nom × T).
Redondear n al entero más cercano y comprobar límites mecánicos y de seguridad.
Emitir posición objetivo y calcular V_bajo_carga estimada.
Si OLTC: calcular tasa de cambio permitida y tiempos entre pasos; en OFF-circuit: indicar desconexión necesaria.
Registrar operación en bitácora con timestamp y estado de la red antes/después.

Ejemplos reales con desarrollo completo

Ejemplo 1: Ajuste sencillo sin carga (transformador de distribución)

Datos:

Tipo: transformador monofásico de distribución
V_nom (secundario nominal) = 230 V
Tamaño de paso T = 1.25% = 0.0125
Posición actual = 0 (central)
V_target = 235 V (meta en bornes secundaria)
Z% e I_load despreciables para este ejercicio (sin carga)

Cálculo:

n = (V_target - V_nom) / (V_nom × T)

n = (235 - 230) / (230 × 0.0125)

n = 5 / (2.875)

n ≈ 1.739

Redondeo al entero más cercano: n = 2 pasos.

Verificación: V_out_con_2_pasos = V_nom × (1 + n × T) = 230 × (1 + 2 × 0.0125) = 230 × 1.025 = 235.75 V.

Resultado: mover el cambiador 2 pasos hacia el lado positivo. La tensión estimada queda en 235.75 V, ligeramente por encima del objetivo.

Consideraciones operativas: comprobar que la posición final no excede el máximo mecánico y que la tolerancia de ±1% o ±2% de la red es aceptada.

Ejemplo 2: Ajuste bajo carga considerando impedancia

Datos:

Transformador trifásico, secundario V_nom = 11 kV (consideraremos per-unit sobre esta tensión para cálculos).
Potencia nominal S_rated = 10 MVA.
Impedancia Z% = 8% → Z_pu = 0.08.
Carga actual P_load = 6 MW con factor de potencia cosϕ = 0.9 (atraso).
Tensión target en bornes V_target = 11.0 kV nominal (queremos mantener 11.0 kV bajo carga).
Tamaño de paso T = 1.25% = 0.0125.

Primero calculamos la corriente de carga en por unidad:

I_rated = S_rated / (√3 × V_nom) = 10 MVA / (√3 × 11 kV) ≈ 525.65 A.

I_actual = P_load / (√3 × V_nom × cosϕ) = 6 MW / (√3 × 11 kV × 0.9) ≈ 351.77 A.

I_load_pu = I_actual / I_rated ≈ 351.77 / 525.65 ≈ 0.669

Calcular V_no-load_required para compensar la caída:

V_no-load_required = V_target / (1 - I_load_pu × Z_pu)

V_no-load_required = 11.0 kV / (1 - 0.669 × 0.08)

Producto: 0.669 × 0.08 = 0.05352 → 1 - 0.05352 = 0.94648

V_no-load_required = 11.0 / 0.94648 ≈ 11.623 kV

Ahora calculamos el número de pasos necesarios respecto a V_nom:

n = (V_no-load_required - V_nom) / (V_nom × T)

n = (11.623 - 11.000) / (11.000 × 0.0125)

n = 0.623 / 0.1375 ≈ 4.528

Redondeo: n = 5 pasos.

Verificación puntual: V_no_load_con_5 = 11.000 × (1 + 5 × 0.0125) = 11.000 × 1.0625 = 11.6875 kV.

Estimación de tensión bajo carga con esa posición:

V_b = V_no_load_con_5 × (1 - I_load_pu × Z_pu) = 11.6875 × 0.94648 ≈ 11.06 kV.

Resultado: con 5 pasos se obtiene V_b ≈ 11.06 kV, ligeramente por encima del objetivo 11.00 kV; si se requiere mayor precisión, se podría optar por 4 pasos y aceptar pequeña desviación por debajo o utilizar un paso más fino si el equipo lo permite.

Notas operativas: verificar la capacidad de OLTC para realizar cinco pasos seguidos en el tiempo requerido y registrar el estado de conmutación. Si el cambiador es fuera de circuito, programar la intervención fuera de horario de servicio.

Consideraciones de seguridad y fiabilidad

Evitar ciclos de conmutación rápidos que excedan la capacidad mecánica y térmica del cambiador.
Implementar máximos de número de pasos por intervalo de tiempo para OLTC (por ejemplo, no más de X pasos por minuto según fabricante).
Monitorear corrientes de conmutación y presencia de arcos en contactos; incluir interlocks si se detectan anomalías.
Registrar cada operación con timestamp, condiciones de carga y posición anterior y posterior para trazabilidad.

Implementación práctica de la calculadora

La calculadora puede implementarse como herramienta de ingeniería (hoja de cálculo, script) o integrarse a sistemas SCADA para acciones automáticas. Componentes clave:

Módulo de entrada y validación de datos (tensiones, carga, Z%, posición actual).
Módulo de cálculo con fórmulas descritas.
Módulo de seguridad que restrinja comandos fuera de rango y verifique tasas de conmutación.
Interfaces para operador y para integración automática con OLTC control unit.

Buenas prácticas de operación y mantenimiento

Realizar pruebas de posición y contacto en intervalos regulares siguiendo recomendaciones del fabricante.
Registrar desgaste y reemplazos de contactos.
Verificar ajustes de tensión bajo diferentes condiciones de carga y ajustar políticas automáticas de regulación (bandas muertas, deadband).
Comprobar sincronización entre mediciones de tensión y la lógica de control para evitar respuesta a ruido transitorio.

Referencias normativas y enlaces de autoridad

IEC 60076: Norma internacional para transformadores de potencia — https://www.iec.ch (busque IEC 60076 para documentos detallados).
IEEE Std C57.12.00: Norma general para transformadores de distribución — https://standards.ieee.org.
NEMA TR 1: Guía de prácticas para transformadores — https://www.nema.org.
Documentación técnica de fabricantes: ABB Tap Changers — https://new.abb.com/transformers; Siemens Power Transformers — https://new.siemens.com; Schneider Electric — https://www.se.com.
Publicaciones técnicas y guías de CIGRÉ sobre operación de OLTC — https://www.cigre.org.

Verificación y pruebas recomendadas para la calculadora

Pruebas unitarias con casos límite: máximo y mínimo tap, cargas extremas, pasos fraccionales.
Comparación con mediciones reales en un banco de pruebas: confirmar V_no_load_required y V_bajo_carga estimada.
Simulación de fallos: pérdida de medición de corriente, Z% incorrecto, latencia en lecturas; la calculadora debe emitir fallos seguros.

Resumen operativo para ingenieros de campo

Validar datos de entrada: tensión nominal, impedancia y carga real.
Calcular n con la fórmula n = (V_target_effectiva - V_nom) / (V_nom × T), donde V_target_effectiva incluye corrección por caída de tensión.
Redondear y verificar límites mecánicos y de seguridad antes de ejecutar movimientos.
Registrar y monitorizar resultado tras conmutación para ajustar política automática si es necesario.

Apéndice: fórmulas rápidas y ejemplos de variables típicas

n = (V_target - V_nom) / (V_nom × T)
V_no-load_required = V_target / (1 - I_load_pu × Z_pu)
V_out = V_nom × (1 + n × T)
I_load_pu = I_actual / I_rated

Valores típicos de referencia:

Tamaño de paso T: 0.00625, 0.0125, 0.02, 0.025
Z% (porcentaje de impedancia): 3.5% - 12% según potencia
Rango de taps: ±5% a ±15% usualmente

Enlaces de consulta adicional

IEC 60076 (transformers) — https://www.iec.ch/
IEEE Standards (C57 series) — https://standards.ieee.org/
CIGRÉ publicaciones técnicas sobre OLTC — https://www.cigre.org
Manuales de fabricantes ABB, Siemens, Schneider para especificaciones de tap changers

Este documento proporciona una base técnica exhaustiva para implementar una calculadora de taps de transformador con ajuste rápido, cubriendo desde fórmulas esenciales hasta casos prácticos y referencias normativas.
