¿Qué representa la regulación de tensión de un transformador?

La regulación de tensión de un transformador expresa, en porcentaje, la variación de la tensión secundaria entre la condición de vacío y la de plena carga, manteniendo constante la tensión primaria y la temperatura. Es una medida de la capacidad del transformador para mantener la tensión cuando cambia la carga conectada.

¿Qué valores de regulación de tensión se consideran aceptables en un transformador de distribución?

En transformadores de distribución, una regulación de tensión entre aproximadamente el 1 % y el 4 % a un factor de potencia de 0.8 inductivo suele considerarse adecuada. Valores significativamente superiores indican una caída de tensión elevada, mientras que valores muy bajos pueden implicar impedancias reducidas que afectan la capacidad de limitación de cortocircuito.

¿Cómo influye el factor de potencia en la regulación de tensión?

El factor de potencia influye en la regulación de tensión porque la caída de tensión en el transformador tiene componentes resistiva y reactiva. La componente resistiva está asociada al coseno de phi (cos φ) y la reactiva al seno de phi (sen φ). Con cargas inductivas (factor de potencia atrasado), la reacción de la reactancia del transformador aumenta la caída de tensión, empeorando la regulación. Con cargas capacitivas (factor de potencia adelantado) la componente reactiva puede compensar parcialmente la caída resistiva y producir incluso regulación negativa.

¿Puedo estimar la regulación de tensión usando únicamente los datos de placa del transformador?

Sí, es posible obtener una estimación de la regulación de tensión utilizando el circuito equivalente a partir de los datos de placa, especialmente la impedancia equivalente (en pu o en porcentaje) y, cuando se dispone, las componentes de resistencia y reactancia. A partir de R_eq, X_eq y del factor de potencia de la carga se puede calcular una regulación teórica aproximada. Sin embargo, para conocer el comportamiento real en servicio, es conveniente contrastar la estimación con mediciones de tensión en vacío y a plena carga.

Calculadora de regulación de tensión del transformador 2026

Calculadora para regulación de tensión de transformador diseñada para ingeniería eléctrica y aplicaciones industriales precisas.

Modelo 2026 incorpora algoritmos normativos, curvas V, control OLTC, pérdidas y esfuerzo térmico operacional real.

Calculadora de regulación de tensión del transformador (porcentaje de regulación)

Tensión secundaria en vacío V2_0 (V)

Tensión secundaria a plena carga V2_FL (V)

Opciones avanzadas

Tensión nominal secundaria V2n (V)

Potencia aparente nominal Sn (kVA)

Resistencia equivalente referida al secundario R_eq (pu)

Reactancia equivalente referida al secundario X_eq (pu)

Factor de potencia de la carga cos φ

Tipo de carga

Puede subir una foto de la placa de datos o de un diagrama del transformador para sugerir valores de entrada.

⚡ Más calculadoras eléctricas

Introduzca los datos del transformador para calcular la regulación de tensión.

Fórmulas utilizadas

Regulación de tensión experimental (%): Regulación% = [(V2_0 − V2_FL) / V2_FL] × 100 donde: V2_0 es la tensión secundaria en vacío (V) y V2_FL es la tensión secundaria a plena carga (V).
Caída de tensión absoluta en el secundario (V): ΔV = V2_0 − V2_FL.
Regulación de tensión teórica aproximada a partir del circuito equivalente (en unidades por unidad), si se disponen de R_eq y X_eq:
- Carga inductiva (factor de potencia atrasado): Regulación_teórica% ≈ (R_eq · cos φ + X_eq · sen φ) × 100.
- Carga capacitiva (factor de potencia adelantado): Regulación_teórica% ≈ (R_eq · cos φ − X_eq · sen φ) × 100.
- Carga resistiva pura: Regulación_teórica% ≈ (R_eq · cos φ) × 100 (con cos φ ≈ 1 y sen φ ≈ 0).
R_eq y X_eq están en pu referidos a la tensión nominal secundaria V2n y a la potencia nominal Sn.
Relación entre valor por unidad y porcentaje: valor_en_% = valor_pu × 100.

Tipo de transformador	Potencia típica	Regulación típica a cos φ = 0.8 inductivo	Impedancia en % típica
Distribución en media/baja tensión	25 a 400 kVA	1.5 % a 3.5 %	4 % a 6 %
Distribución urbana	400 a 2500 kVA	1 % a 2.5 %	6 % a 8 %
Potencia (elevación/reducción AT)	10 MVA a 100 MVA	0.5 % a 2 %	8 % a 15 %
Transformador seco de baja tensión	≤ 1000 kVA	2 % a 6 %	3 % a 8 %

Preguntas frecuentes sobre la regulación de tensión del transformador

¿Qué representa la regulación de tensión de un transformador?: La regulación de tensión indica el porcentaje de variación de la tensión secundaria entre la condición de vacío y la de plena carga, manteniendo constante la tensión primaria y la temperatura. Es un indicador de la rigidez de tensión del transformador frente a la carga.
¿Qué valores de regulación de tensión se consideran aceptables?: Para transformadores de distribución, una regulación entre aproximadamente 1 % y 4 % a cos φ = 0.8 inductivo suele considerarse adecuada. Valores mucho más altos implican mayor caída de tensión y peor comportamiento frente a variaciones de carga.
¿Por qué la regulación depende del factor de potencia de la carga?: La regulación depende de las componentes resistiva y reactiva de la caída de tensión en el transformador. La componente resistiva se relaciona con cos φ, y la reactiva con sen φ; por eso cargas inductivas y capacitivas producen regulaciones diferentes, incluso pudiendo dar regulación negativa con cargas muy capacitivas.
¿Puedo usar solo la tensión nominal secundaria para estimar la regulación?: No de forma precisa. La regulación se define a partir de mediciones de tensión en vacío y a plena carga, o mediante el circuito equivalente (R_eq y X_eq). La tensión nominal sirve como referencia, pero no permite obtener la regulación sin información adicional de la caída de tensión o de la impedancia del transformador.

Fundamentos y parámetros clave de regulación de tensión

La regulación de tensión en transformadores representa la variación porcentual entre tensión en vacío y tensión en carga plena. Es un indicador de la capacidad del transformador para mantener la tensión secundaria dentro de límites aceptables cuando la carga cambia.La comprensión técnica requiere manejar magnitudes fasoriales: caída resistiva e inductiva, factor de potencia, impedancia porcentual y relación de transformador. Estos parámetros alimentan la calculadora para dar resultados en %Reg, tensiones por tap y pérdidas.

Definición técnica de regulación de tensión

La definición operativa usada por la calculadora 2026 es:

%Regulación = ((|V_no-load| - |V_full-load|) / |V_full-load|) × 100

Donde V_no-load es la tensión secundaria medida sin carga y V_full-load la tensión secundaria con la carga considerada. Para cálculo basado en impedancia y corriente de carga se usa la aproximación:

%Regulación ≈ (I_load × (R cosφ + X sinφ) / V_secondary) × 100

Explicación de variables y valores típicos:

I_load: corriente en amperios del lado considerado. Ejemplos típicos: transformador 500 kVA, 400 V secundario → I_base ≈ 721 A.
R y X: componentes de la impedancia equivalente referidos al lado secundario. R/X típicos varían entre 0.05 y 0.4 según tipo y diseño.
φ: ángulo de fase de la carga (factor de potencia), cosφ = factor de potencia (ej. 0.8 inductivo → φ ≈ 36.87°).
V_secondary: tensión nominal del lado considerado (ej. 400 V, 690 V, 11 kV).

Modelado eléctrico en la calculadora

La calculadora de regulación 2026 modela el transformador mediante un circuito equivalente monofásico por fase (modelo T o modelo π reducido), permitiendo:

Cálculo en base nominal y conversión entre bases (potencia y tensión).
Cálculo fasorial preciso de la caída de tensión considerando R y X por unidad.
Simulación por pasos de OLTC (Off-Load/On-Load Tap Changer) y su efecto en regulación.
Evaluación de regulación en diferentes factores de potencia y sentidos (aplazamiento o adelanto de tensión).

Cálculo en unidades por unidad (pu)

La conversión y uso de pu facilita el cálculo para distintos niveles de tensión y potencia:

Z_base = (V_base²) / S_base

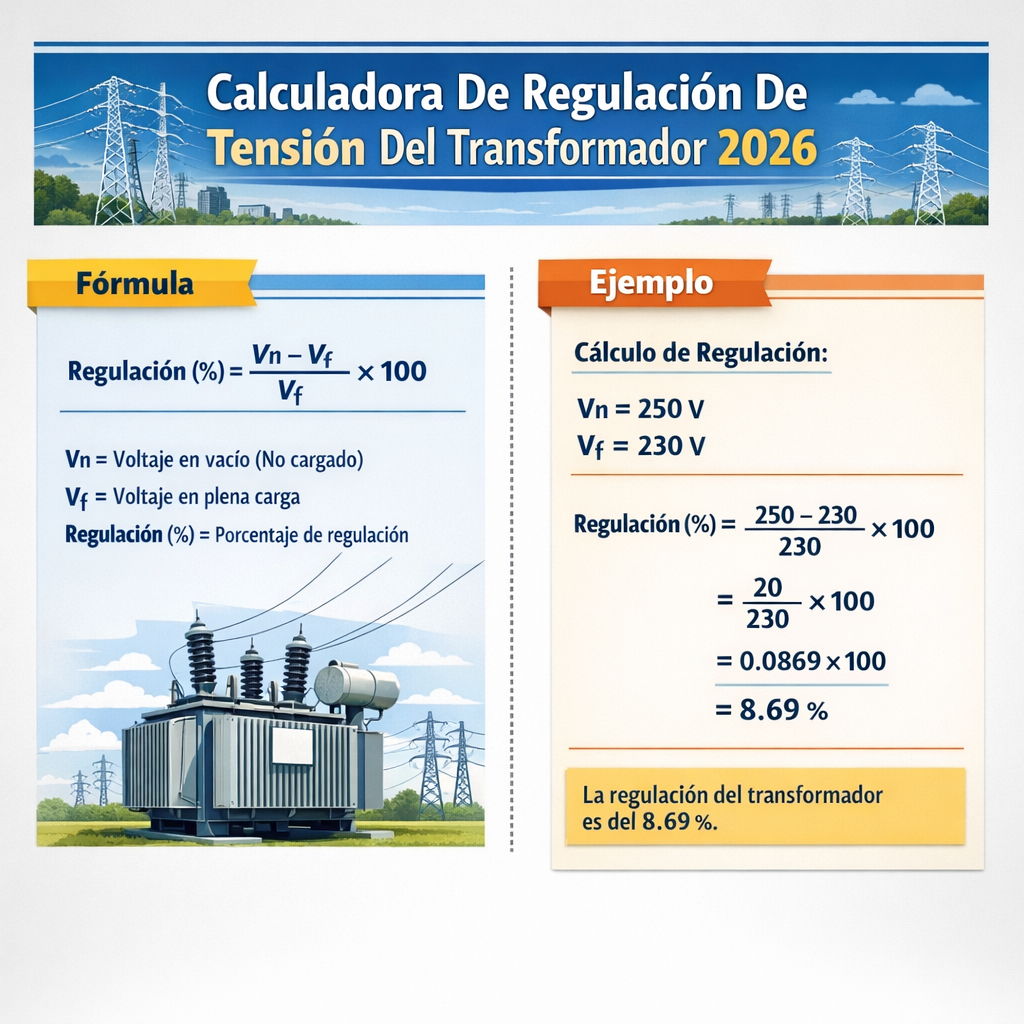

Calculadora de regulación de tensión del transformador 2026: guía y herramienta práctica

Z_pu = Z_actual / Z_base

Variables:

V_base: tensión en la base (valor en voltios). Ejemplo: 11 000 V.
S_base: potencia base en VA. Ejemplo: 500 000 VA (500 kVA) o 150 000 000 VA (150 MVA).
Z_actual: impedancia referida al lado en ohmios.

Ejemplo de cálculo de Z_base: para S_base = 500 kVA y V_base = 400 V,

Z_base = (400²) / 500000 = 0.32 Ω

Formulación fasorial completa

Para precisión, la caída de tensión se calcula en forma fasorial:

ΔV = I_load × (R + jX)

La tensión con carga se obtiene por resta fasorial:

V_full-load = V_no-load - ΔV

Para obtener %Regulación se usa magnitud de tensiones:

%Reg = ((|V_no-load| - |V_full-load|) / |V_full-load|) × 100

Descomposición práctica:

ΔV_real = I_load × (R cosφ + X sinφ)

ΔV_imag = I_load × (X cosφ - R sinφ)

Donde:

ΔV_real representa la componente en fase (caída resistiva proyectada).
ΔV_imag representa la componente en cuadratura (caída reactiva proyectada).

Conversión entre fases en sistemas trifásicos

Cuando se trabaja con transformadores trifásicos, la relación entre corriente de línea y potencia es:

I_line = S / (√3 × V_line)

y la tensión de fase a línea usada en la mayoría de los cálculos es V_line si se calcula por línea.

Parámetros típicos y tablas de referencia

Transformador	Potencia nominal	Tensión primaria	Tensión secundaria	%Z típico	R/X típico
Distribución mediana	250 kVA	11 kV	0.4 kV	3.5 - 6.0%	0.15 - 0.25
Distribución urbana	500 kVA	11 kV	0.4 kV	3.0 - 5.0%	0.12 - 0.25
Subestación	10 MVA	66 kV	11 kV	6 - 12%	0.08 - 0.15
Transmisión	150 MVA	220 kV	33 kV	10 - 16%	0.05 - 0.12
Generación (gran)	500 MVA	400 kV	13.8 kV	8 - 12%	0.03 - 0.10

Tipo OLTC	Modo	Paso	Rango típico	Aplicación típica
On-load tap-changer	Continuo	±1.25% por paso	±16 pasos (±20%)	Subestaciones de distribución y transmisión
Off-load tap-changer	Disconexión	±2.5% por paso	±4 pasos (±10%)	Equipos de distribución sin cambios frecuentes
Autotransformador	Variable	±0.625 - ±1.25% por paso	Pequeños ajustes	Kits de regulación fina

Algoritmos y flujo de cálculo en la Calculadora 2026

La calculadora sigue este flujo lógico:

Entrada de datos: S_nominal, V_primaria, V_secundaria, %Z, R/X, número de pasos OLTC, pasos por rango, factor de potencia (cosφ), carga real (kW/kVA) y conexión (estrella/triángulo).
Conversión de bases: cálculo de I_base, Z_base y Z_pu si procede.
Cálculo fasorial de I_load y caída ΔV en ohmios y en pu.
Determinación de V_full-load fasorial y magnitud para cálculo de %Reg.
Simulación de movimientos OLTC: para cada paso, recalcular tensiones y presentar %Reg y valores resultantes.
Salida: %Reg para varios cosφ, tensión por tap, potencia aparente, pérdidas (I^2R), y límites térmicos estimados.

Consideraciones térmicas y de pérdidas

La calculadora 2026 estima pérdidas:

P_cobre ≈ I_load² × R_equiv

P_núcleo ≈ P_no-load (valor nominal del fabricante o tabulado)

Donde R_equiv es la resistencia equivalente referida al lado de cálculo. Valores típicos de pérdidas en hierro para transformadores de distribución: 500 W a varias kW dependiendo tamaño; para grandes transformadores, pérdidas en hierro y cobre suman decenas a cientos de kW.

Ejemplo práctico 1 — Transformador de distribución 500 kVA

Datos:

S_nom = 500 kVA
V_sec = 400 V
%Z = 4.5%
R/X = 0.2 (por referencia del fabricante)
Carga: 400 kW a 0.8 inductivo
Asumimos conexión trifásica

Paso 1 — Corriente de carga:

I_load = P / (√3 × V_line × cosφ) = 400000 / (1.732 × 400 × 0.8)

Cálculo:

Denominador = 1.732 × 400 × 0.8 = 554.24

I_load ≈ 400000 / 554.24 ≈ 722.0 A

Paso 2 — Impedancia base y Z_equivalente:

Z_base = V_sec² / S_base = 400² / 500000 = 0.32 Ω

%Z = 4.5% → Z_pu = 0.045

Z_equiv (en ohmios, referido a secundario) = Z_pu × Z_base = 0.045 × 0.32 = 0.0144 Ω

Paso 3 — Descomposición R y X: Dado R/X = 0.2,

R = Z_equiv × (R/X) / √(1 + (R/X)²)

X = Z_equiv / √(1 + (R/X)²)

Cálculos:

Factor_den = √(1 + 0.2²) = √(1 + 0.04) = √1.04 ≈ 1.0199

R ≈ 0.0144 × (0.2) / 1.0199 ≈ 0.002824 Ω

X ≈ 0.0144 / 1.0199 ≈ 0.01411 Ω

Paso 4 — Componentes de caída (usando cosφ = 0.8, φ ≈ 36.87°):

ΔV_real = I_load × (R cosφ + X sinφ)

cosφ = 0.8, sinφ = 0.6

R cosφ + X sinφ = 0.002824 × 0.8 + 0.01411 × 0.6 = 0.002259 + 0.008466 = 0.010725 Ω

ΔV_real = 722.0 × 0.010725 ≈ 7.747 V

ΔV_imag = I_load × (X cosφ - R sinφ)

X cosφ - R sinφ = 0.01411 × 0.8 - 0.002824 × 0.6 = 0.011288 - 0.001694 = 0.009594 Ω

ΔV_imag = 722.0 × 0.009594 ≈ 6.930 V

Paso 5 — Magnitud de V_full-load:

V_no-load ≈ 400 V (valor nominal asumido)

|ΔV| = √(7.747² + 6.930²) = √(60.01 + 48.02) ≈ √108.03 ≈ 10.39 V

V_full-load = |400 - ΔV_fasorial| ≈ √((400 - 7.747)² + (0 - 6.930)²)

V_full-load ≈ √(392.253² + (-6.930)²) ≈ √(153860 + 48.02) ≈ √153908 ≈ 392.35 V

Paso 6 — Porcentaje de regulación:

%Reg = ((400 - 392.35) / 392.35) × 100 ≈ (7.65 / 392.35) × 100 ≈ 1.95%

Resultado: La regulación al 0.8 fp inductivo y carga indicada es ≈ 1.95%. La calculadora 2026 presentaría además la tensión por fase, pérdidas I^2R y sugeriría ajustes de OLTC si el rango necesario supera límites.

Ejemplo práctico 2 — Transformador de potencia 150 MVA

Datos:

S_nom = 150 MVA
V_prim = 220 kV, V_sec = 33 kV
%Z = 12%
R/X = 0.1
Carga: 120 MW a 0.95 inductivo

Paso 1 — Corriente en secundaria (lado 33 kV):

I_load = P / (√3 × V_sec × cosφ) = 120000000 / (1.732 × 33000 × 0.95)

Denominador ≈ 1.732 × 33000 × 0.95 = 54209.4

I_load ≈ 120000000 / 54209.4 ≈ 2215.8 A

Paso 2 — Z_base:

Z_base = V_sec² / S_base = 33000² / 150000000 = 7.26 Ω

Z_pu = 0.12 → Z_equiv = 0.12 × 7.26 = 0.8712 Ω

Paso 3 — R y X (R/X = 0.1): Factor_den = √(1 + 0.1²) = √1.01 ≈ 1.00499

R ≈ 0.8712 × 0.1 / 1.00499 ≈ 0.08665 Ω

X ≈ 0.8712 / 1.00499 ≈ 0.8662 Ω

Paso 4 — Componentes de caída (cosφ = 0.95, sinφ ≈ 0.3122):

R cosφ + X sinφ = 0.08665 × 0.95 + 0.8662 × 0.3122 = 0.08232 + 0.2703 = 0.3526 Ω

ΔV_real = I_load × 0.3526 = 2215.8 × 0.3526 ≈ 781.7 V

X cosφ - R sinφ = 0.8662 × 0.95 - 0.08665 × 0.3122 = 0.8229 - 0.02705 = 0.7959 Ω

ΔV_imag = 2215.8 × 0.7959 ≈ 1763.2 V

Paso 5 — Magnitud ΔV:

|ΔV| = √(781.7² + 1763.2²) = √(611,058 + 3,109,) ≈ √(3,720,116) ≈ 1928.7 V

Paso 6 — V_full-load magnitud:

V_no-load = 33000 V

V_full-load ≈ √((33000 - 781.7)² + (-1763.2)²) ≈ √(32218.3² + 1763.2²)

Compute: 32218.3² = 1,037,995,000; 1763.2² = 3,108,800; sum ≈ 1,041,103,800

V_full-load ≈ 32261.5 V (aprox)

Paso 7 — %Reg:

%Reg ≈ ((33000 - 32261.5) / 32261.5) × 100 ≈ (738.5 / 32261.5) × 100 ≈ 2.29%

Resultado: Regulación ≈ 2.29% al 0.95 pf inductivo y carga indicada. Para transformadores de potencia de alta %Z, la regulación puede variar y la calculadora 2026 reporta también sensitividades ante variaciones de carga y movimientos OLTC.

Optimización del OLTC y recomendaciones prácticas

La calculadora 2026 simula movimientos OLTC para minimizar desviaciones de tensión y mantener límites regulatorios. Reglas prácticas:

Preferir pasos finos cerca de cargas críticas para reducir fluctuaciones.
Evitar cambios rápidos de OLTC en presencia de armónicos o fluctuaciones de carga muy rápidas.
Sincronizar acciones de OLTC con control de generación distribuida para evitar sobrecorrecciones.

Reglas de dimensionamiento y control:

Determinar rango de regulación necesario basado en máximo y mínimo de carga previstos.
Seleccionar pasos y número de taps para cubrir rango con sobredimensión mínima.
Evaluar ciclos de operación y vida mecánica para OLTC (vida útil en operaciones).

Validación normativa y ensayos

Para cumplimiento, verificar ensayos y limitaciones según normas:

IEC 60076 (Power Transformers) — especificaciones, ensayos y métodos de medida: https://www.iec.ch/
IEEE Std C57 series (transformer standards) — por ejemplo IEEE C57.12.00 y IEEE C57.12.90: https://standards.ieee.org/
IEEE C57.109 (Waveform and voltage regulation tests)
Guía de carga y vida térmica: IEEE C57.91 (Loading Guide for Oil-Immersed Power Transformers)

Además, para prácticas de diseño y operación:

ENTSO-E y operadores de red publican límites de tensión y criterios de calidad eléctrica (p. ej. perfiles de tensión en redes). https://www.entsoe.eu/
IEC 61000 series para compatibilidad electromagnética y efectos de armónicos en regulación de tensión. https://www.iec.ch/

Implementación práctica de la Calculadora 2026 (características clave)

Características que distinguen la versión 2026:

Interfaz de entrada avanzada con soporte para datos del fabricante y curvas de impedancia a diferentes temperaturas.
Modo multifásico con conversión automática de parámetros entre lados del transformador.
Simulación por escenarios (peor caso de PF inductivo/activo, generación distribuida y cortocircuito cercano).
Exportación de informes técnicos con pasos de cálculo, tablas de resultados y gráficas de tensión vs. tap.
Enlaces directos a normas aplicables y consultas rápidas sobre límites de regulación según normativa local.

Entradas requeridas para cálculo preciso

Campos esenciales:

Potencia nominal S_nom
Tensiones primaria/secundaria
%Z y R/X o valores R y X por separado
Factor de potencia de la carga y tipo (inductivo/ capacitivo)
Número de pasos OLTC, magnitud por paso y posición nominal
Cargas máximas y mínimas previstas
Temperatura de referencia para resistencia (posible corrección térmica)

Buenas prácticas para verificación y puesta en servicio

Checklist mínimo antes de aceptar resultados de regulación:

Verificar que %Z y R/X coincidan con placa y ensayo de fábrica.
Realizar ensayo de relación de transformación (turns ratio) para confirmar ratio nominal.
Probar OLTC en vacío y bajo carga gradual para validar pasos y tiempos de cambio.
Medir tensiones en diferentes puntos de la red para comparar con simulaciones.
Auditar factor de potencia real de carga y corrientes armónicas; corregir cálculo si THD es significativo.

Limitaciones del modelo y consideraciones avanzadas

Limitaciones a tener en cuenta:

Modelo lineal del transformador no considera saturación del núcleo a tensiones transitorias extremas.
Presencia de armónicos modifica componentes de corriente y hace que la caída calculada por fundamental sea insuficiente.
Comportamiento del OLTC ante transitorios y su coordinación con protecciones no está modelado en detalle en la calculadora básica; requiere simulación dinámica.

Para casos avanzados se recomienda:

Uso de simuladores de tiempo real o EMT para transitorios y estudios de armonía (p. ej. EMTDC/PSCAD).
Incorporar curvas térmicas de devanado y pérdidas en función de temperatura.
Validación mediante ensayos de corto circuito y mediciones en servicio.

Referencias normativas y bibliografía técnica

Fuentes y normas de referencia:

IEC 60076 — Power transformers. (Documentación general y ensayos) https://www.iec.ch/
IEEE C57.12.00 — Standard for General Requirements for Liquid-Immersed Distribution, Power, and Regulating Transformers. https://standards.ieee.org/
IEEE C57.12.90 — Test Code for Liquid-Immersed Distribution, Power, and Regulating Transformers. https://standards.ieee.org/
IEEE C57.91 — Guide for Loading Mineral-Oil-Immersed Transformers. https://standards.ieee.org/
Publicaciones técnicas de CIGRE y EPRI sobre regulación de tensión y OLTC.

Resumen operativo y recomendaciones finales

- La Calculadora De Regulacion De Tension Del Transformador 2026 integra modelos fasoriales, manejo de pu, OLTC y estimación térmica para ofrecer resultados normativos. - Para validaciones en sitio, combinar los cálculos con mediciones de tensión y ensayo de fábrica; documentar discrepancias y ajustar R/X si procede. - Incorporar escenarios de variación de carga y sensibilidad (análisis "what-if") para prever operaciones del OLTC y su impacto en estabilidad de tensión.La herramienta está diseñada para ingenieros responsables de diseño, puesta en servicio y operación de redes de media y alta tensión, proporcionando resultados trazables y conformes a estándares internacionales.
