La calculadora de potencia de motor eléctrico es una herramienta esencial para ingenieros, técnicos y aficionados a la electricidad.
Permite determinar la potencia necesaria para un motor eléctrico en función de diferentes parámetros, como la carga, la eficiencia y el tipo de motor.
Resultados
Texto
HTML
BibTeX
@misc{Calculatorsconversion,
title={Calculadora de potencia motores},
author={Andres},
howpublished=»\url{https://www.calculatorsconversion.com/es/calculadora-de-potencia-de-motor-electrico/}»,
}
Factores a Considerar en el Cálculo de Potencia
Para calcular la potencia de un motor eléctrico, es necesario tener en cuenta varios factores:
- Tipo de motor: Existen diferentes tipos de motores eléctricos, como los de corriente continua (CC) y los de corriente alterna (AC).
- Voltaje: El voltaje de operación del motor influye en la potencia que puede generar.
- Corriente: La corriente que consume el motor es un indicador clave de su potencia.
- Eficiencia: La eficiencia del motor afecta la potencia útil que se puede obtener.
- Factor de potencia: Este factor es crucial en motores de corriente alterna y afecta el cálculo de la potencia real.

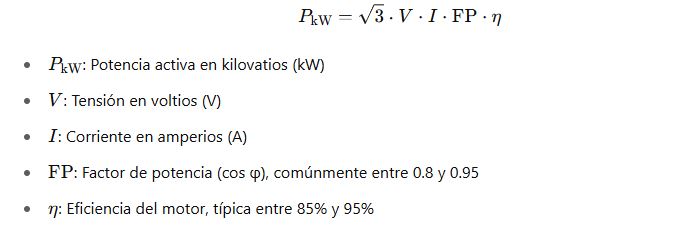

Fórmula para calcular la potencia de un motor eléctrico trifásico (AC):
La potencia eléctrica de entrada (P_in) en un motor trifásico se calcula mediante la siguiente fórmula:
Donde:
- √3, es una constante (aproximadamente 1.732) que proviene de las relaciones entre fases en sistemas trifásicos.
- V, es la tensión de línea a línea en voltios (V).
- I, es la corriente de línea en amperios (A).
- cosϕ, es el factor de potencia, que representa la fase entre la tensión y la corriente.
Para obtener la potencia mecánica de salida (P_out), debemos considerar la eficiencia (η) del motor:
Donde:
- η, es la eficiencia del motor expresada como un decimal (por ejemplo, 90% de eficiencia se escribe como 0.9).
Explicación detallada parámetros formula:
- Potencia eléctrica de entrada (Pin): Es la potencia que el motor consume de la red eléctrica.
- Potencia mecánica de salida (Pout): Es la potencia útil que el motor entrega para realizar trabajo mecánico.
- Factor de potencia (cosϕ): Indica la proporción de la potencia que se utiliza efectivamente para realizar trabajo frente a la que circula en el circuito sin realizar trabajo útil.
- Eficiencia (η): Representa las pérdidas internas del motor debido a factores como resistencia eléctrica, fricción y calor.
Ejemplo Numérico Real
Datos del motor:
- Tensión de línea (V): 400 V
- Corriente de línea (I): 10 A
- Factor de potencia (cosϕ): 0.85
- Eficiencia (η): 90% (o 0.9 en decimal)
Paso 1: Calcular la potencia eléctrica de entrada (Pin)
Paso 2: Calcular la potencia mecánica de salida (Pout)
Explicación del resultado:
- Potencia eléctrica de entrada (5888 W): Es la potencia que el motor toma de la red eléctrica para funcionar.
- Potencia mecánica de salida (5299 W): Es la potencia efectiva que el motor proporciona para realizar trabajo mecánico.
Interpretación:
El motor consume 5888 W de la red eléctrica, pero debido a las pérdidas internas (ineficiencias), solo entrega 5299 W de potencia mecánica útil. Esto significa que el motor tiene pérdidas de potencia de aproximadamente 589 W (que se disipan en forma de calor y otras pérdidas).
Formula Motores Monofásicos de Corriente Alterna (CA)
En los motores monofásicos, el cálculo de la potencia es similar al de los motores trifásicos, pero con una pequeña diferencia: al ser un sistema de una sola fase, no usamos la constante √3. La fórmula de potencia de entrada es la siguiente:
Donde:
- V, es la tensión de línea (en voltios).
- I, es la corriente de línea (en amperios).
- cosϕ, es el factor de potencia (que indica la relación entre la potencia activa y la potencia aparente).
La potencia mecánica de salida es nuevamente:
Ejemplo para un motor monofásico:
Datos del motor monofásico:
- Tensión (V): 230 V
- Corriente (I): 8 A
- Factor de potencia (cosϕ): 0.9
- Eficiencia (η): 88% (o 0.88)
Paso 1: Calcular la potencia eléctrica de entrada (Pin):
Paso 2: Calcular la potencia de salida (Pout):
Resultado: El motor consume 1656 W de la red eléctrica, pero debido a su eficiencia, solo entrega 1457 W de potencia útil.
Fórmula calculo de potencia Motores de Corriente Continua (CC)
Para motores de corriente continua, la fórmula para calcular la potencia eléctrica de entrada es más sencilla que en los motores trifásicos, ya que no involucra el factor de potencia ni las relaciones entre fases.
Donde:
- V es la tensión en voltios (V).
- I es la corriente en amperios (A).
Al igual que en los motores trifásicos, la potencia mecánica de salida depende de la eficiencia del motor (η), por lo que para obtener la potencia de salida:
Ejemplo para un motor CC:
Datos del motor CC:
- Tensión (V): 220 V
- Corriente (I): 5 A
- Eficiencia (η): 85% (o 0.85)
Paso 1: Calcular la potencia eléctrica de entrada (Pin)
Paso 2: Calcular la potencia de salida (Pout):
Resultado: El motor consume 1100 W de la fuente de alimentación, pero solo entrega 935 W de potencia útil debido a las pérdidas de eficiencia.
Tabla Comparativa de Motores Eléctricos
A continuación, se presenta una tabla comparativa de diferentes tipos de motores eléctricos y sus características:
Tipo de Motor | Voltaje (V) | Corriente (A) | Eficiencia (%) | Aplicaciones Comunes |
---|---|---|---|---|
Motor de Corriente Continua | 12-48 | Variable | 70-90 | Juguetes, herramientas eléctricas |
Motor de Corriente Alterna | 220-480 | Variable | 80-95 | Electrodomésticos, bombas |
Motor Sincrónico | 220-400 | Variable | 90-98 | Generadores, compresores |
Motor Asincrónico | 220-400 | Variable | 85-95 | Ventiladores, cintas transportadoras |
Recomendaciones para el Uso de Motores Eléctricos
Al utilizar motores eléctricos, es importante seguir algunas recomendaciones para asegurar su correcto funcionamiento:
- Selecciona un motor adecuado para la carga que va a mover.
- Realiza un mantenimiento regular para evitar fallos.
- Instala protecciones contra sobrecargas y cortocircuitos.
- Verifica la alineación y el acoplamiento del motor con la carga.
- Utiliza un variador de frecuencia si es necesario para controlar la velocidad.
- Selección de conductores y protecciones: Los cálculos de corriente y potencia son esenciales para dimensionar correctamente los cables y dispositivos de protección.
Preguntas Frecuentes (FAQ)
¿Cómo sé qué motor eléctrico necesito?
Para determinar qué motor eléctrico necesitas, considera la carga que va a mover, la velocidad requerida y el entorno de operación. Realiza un cálculo de potencia para asegurarte de que el motor seleccionado sea adecuado.
¿Qué es el factor de potencia y por qué es importante?
El factor de potencia es una medida de la eficiencia con la que un motor utiliza la energía eléctrica. Un factor de potencia bajo indica que el motor no está utilizando la energía de manera eficiente, lo que puede resultar en costos adicionales de energía.
¿Puedo usar un motor eléctrico de mayor potencia de la necesaria?
Usar un motor de mayor potencia puede ser posible, pero no es recomendable. Un motor sobredimensionado puede resultar en un funcionamiento ineficiente y un mayor consumo de energía. Además, puede causar un desgaste innecesario.
¿Qué sucede si el motor se sobrecalienta?
El sobrecalentamiento puede causar daños permanentes al motor, como el deterioro del aislamiento de los devanados. Si un motor se sobrecalienta, es importante detenerlo inmediatamente y revisar la causa, que puede incluir sobrecarga, falta de ventilación o fallos en el sistema eléctrico.
¿Cómo puedo mejorar la eficiencia de un motor eléctrico?
Para mejorar la eficiencia de un motor eléctrico, considera las siguientes acciones:
- Selecciona un motor de alta eficiencia.
- Realiza un mantenimiento regular.
- Optimiza el diseño del sistema para reducir pérdidas.
- Utiliza variadores de frecuencia para ajustar la velocidad según la carga.
La calculadora de potencia de motor eléctrico es una herramienta invaluable para cualquier persona que trabaje con motores eléctricos.
Conocer cómo calcular la potencia necesaria y entender los factores que influyen en este cálculo es esencial para garantizar un funcionamiento eficiente y seguro de los motores eléctricos.
Siguiendo las recomendaciones y utilizando las fórmulas adecuadas, podrás optimizar el rendimiento de tus motores y prolongar su vida útil.
