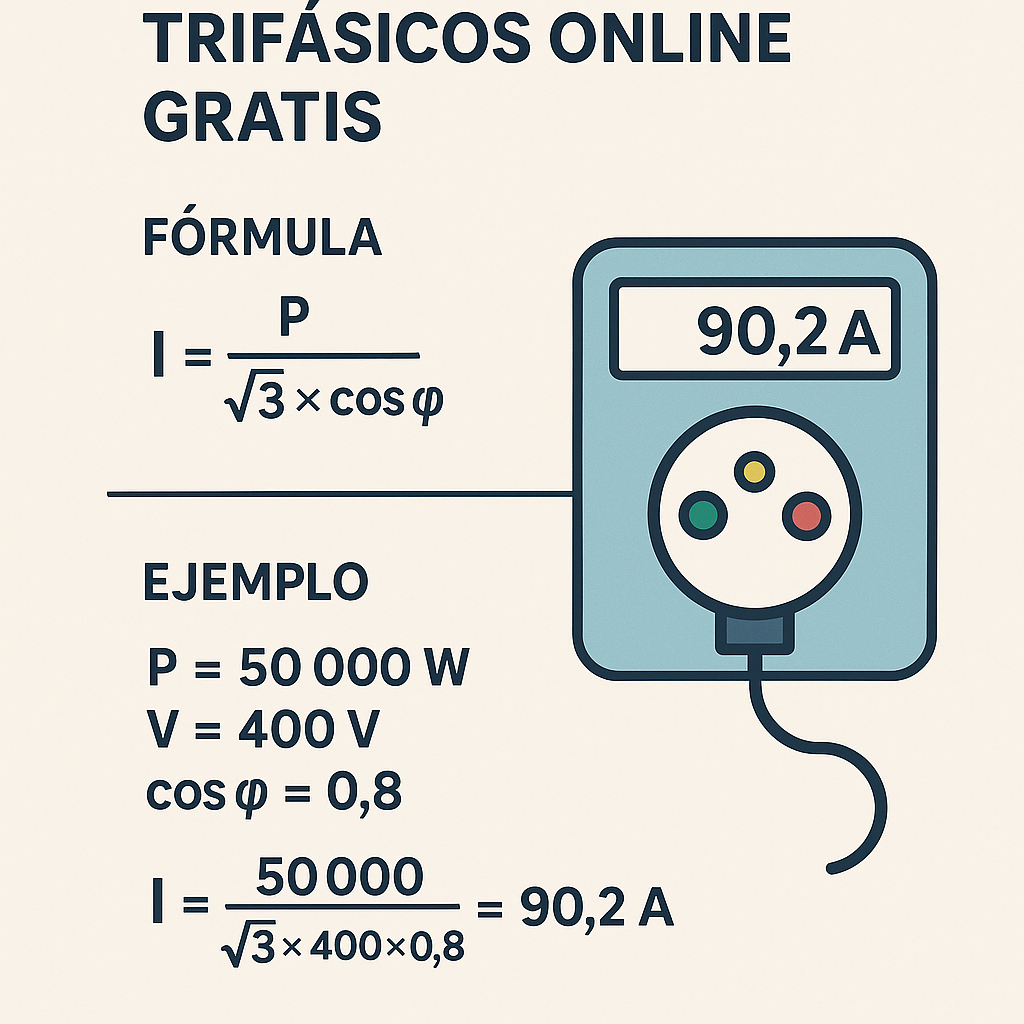

Calculadora de corriente trifásica online facilita cálculos eléctricos precisos para instalaciones industriales y comerciales residenciales.
Esta herramienta integra factores de potencia, pérdidas y parámetros de diseño normativo para dimensionado fiable.
Calculadora de Corriente (Amperios) Trifásicos
Calcula la corriente (A) en sistemas trifásicos balanceados a partir de la potencia y la tensión. Útil para dimensionar protecciones y conductores.
Corriente (I) en sistema trifásico balanceado: I = P_elec(W) / (√3 · V_LL · cosφ).
Si la potencia es aparente (S, kVA): I = S(kVA)·1000 / (√3 · V_LL).
Si la potencia es mecánica (P_mech) y se indica η: P_elec = P_mech / η.
| Potencia | Tensión (V) | cosφ | η | Corriente aproximada (A) |
|---|---|---|---|---|
| 0.75 kW | 400 | 0.85 | 0.90 | ≈1.5 A |
| 1.5 kW | 400 | 0.85 | 0.90 | ≈3.0 A |
| 3.0 kW | 400 | 0.85 | 0.90 | ≈6.1 A |
| 7.5 kW | 400 | 0.9 | 0.92 | ≈11.1 A |
| 15 kW | 400 | 0.9 | 0.92 | ≈22.2 A |
| 30 kW | 400 | 0.9 | 0.92 | ≈44.4 A |
Preguntas frecuentes
Conceptos esenciales para calcular amperios trifásicos
Entender la relación entre potencia active, aparente y reactiva es imprescindible. En sistemas trifásicos equilibrados se verifican fórmulas estándar para hallar corriente, potencia aparente y caída de tensión. La precisión requiere conocer el tipo de conexión (estrella/Y o delta/Δ), la tensión de línea y el factor de potencia (cosφ).
Definición de magnitudes principales
- Potencia activa (P): energía entregada útil por unidad de tiempo, medida en vatios (W) o kilovatios (kW).
- Potencia aparente (S): producto de tensión y corriente sin considerar desfase, en voltamperios (VA) o kVA.
- Potencia reactiva (Q): componente que no realiza trabajo útil, en VAR o kVAR.
- Factor de potencia (cosφ): coseno del desfase entre tensión y corriente; típicamente 0.7–0.95 en cargas industriales.
- Tensión de línea (V_L): tensión entre fases en sistemas trifásicos (por ejemplo 400 V, 480 V).
- Corriente de línea (I_L): corriente circulante por cada conductor de fase.
Fórmulas básicas para sistemas trifásicos equilibrados
Las expresiones siguientes se escriben usando caracteres HTML y símbolos electrónicos, explicando variables y ejemplos típicos.
Corriente a partir de potencia activa
Fórmula para potencia activa conocida y factor de potencia:
Explicación de variables:
- P: Potencia activa en vatios (W). Ejemplo típico: 15 000 W (15 kW).
- √3: Factor raíz de tres ≈ 1.732.
- V_L: Tensión de línea en voltios. Ejemplo típico: 400 V (Europa), 480 V (EE. UU.).
- cosφ: Factor de potencia, entre 0 y 1. Ejemplos: 0.8 (motor inductivo), 0.95 (sistemas con corrección).
Potencia aparente y su relación con corriente
Variables:
- S: Potencia aparente en VA o kVA.
- I: Corriente de línea en amperios.
Potencia reactiva
Donde sinφ = √(1 - cos²φ). Variables totalmente explicadas en apartados previos.
Corriente en conexión en estrella (Y) y delta (Δ)
En delta, las corrientes de línea son distintas a las corrientes de rama; relación:
Consideraciones prácticas para una calculadora online gratuita
Una calculadora de corriente trifásica online debe permitir entradas flexibles y ofrecer control de normativas, selección de unidades y verificación de límites térmicos.
Entradas necesarias
- Tipo de red: 230/400 V, 277/480 V, 347/600 V, etc.
- Potencia nominal (P) en W o kW.
- Factor de potencia (cosφ) o potencia aparente (kVA).
- Tipo de carga: resistiva, inductiva (motor), mixto.
- Longitud del circuito y material del conductor para cálculo de caída de tensión.
- Tolerancias de voltaje y criterios de diseño normativo.
Salida que debe proporcionar
- Corriente de línea I (A).
- Potencia aparente S (kVA) y reactiva Q (kVAR).
- Caída de tensión estimada en % y V.
- Selección recomendada de calibre de conductor y fusible/disyuntor.
- Verificación contra tablas normativas de intensidad admisible.
Tablas de referencia: tensiones, corrientes y potencias comunes
| Potencia activa (kW) | 400 V - I (A) cosφ=0.8 | 400 V - I (A) cosφ=0.9 | 480 V - I (A) cosφ=0.8 | 480 V - I (A) cosφ=0.9 |
|---|---|---|---|---|
| 1 | 1 / (√3×400×0.8) ≈ 1.80 A | 1.60 A | 1.50 A | 1.33 A |
| 5 | 9.01 A | 8.02 A | 7.52 A | 6.66 A |
| 10 | 18.02 A | 16.04 A | 15.04 A | 13.33 A |
| 20 | 36.04 A | 32.08 A | 30.08 A | 26.66 A |
| 50 | 90.10 A | 80.20 A | 75.20 A | 66.66 A |
| 100 | 180.20 A | 160.40 A | 150.40 A | 133.33 A |
| 200 | 360.41 A | 320.82 A | 300.81 A | 266.66 A |
| Sección conductor Cu (mm²) | Corriente admisible aproximada (A) | Aplicación típica |
|---|---|---|
| 1.5 | 15 | Iluminación monofásica, circuitos pequeños |
| 2.5 | 20 | Enchufes monofásicos y circuitos de potencia ligera |
| 6 | 32 | Pequeños motores, circuitos de fuerza |
| 10 | 50 | Motores medianos, circuitos trifásicos de baja potencia |
| 16 | 70 | Alimentadores de paneles, motores hasta 30 kW |
| 25 | 95 | Alimentador principal en instalaciones comerciales |
| 35 | 120 | Alimentadores mayores, motores grandes |
| 50 | 150 | Grandes alimentadores industriales |
| 95 | 240 | Subalimentadores de transformador pequeño-mediano |
Cálculo de caída de tensión: fórmula y ejemplos
La caída de tensión es crítica para asegurar la correcta operación de equipos. Se calcula con fórmulas que consideran resistencia, reactancia y longitud.
Fórmula simplificada para conductor equilibrado (una sola longitud L)
Explicación de variables y valores típicos:
- I: Corriente de línea en amperios.
- L: Longitud una vía en metros.
- R: Resistencia por unidad de longitud (Ω/km o Ω/m), depende de la sección y material.
- X: Reactancia por unidad de longitud (Ω/km), frecuencia dependiente (50/60 Hz).
- V_L: Tensión de línea en voltios.
- Ejemplo de R para cobre: 10 mm² ≈ 1.83 Ω/km (0.00183 Ω/m), 35 mm² ≈ 0.524 Ω/km.
Ejemplos prácticos resueltos
Ejemplo 1: Cálculo de corriente para un motor trifásico
Datos: motor 37 kW, tensión de suministro 400 V (línea), factor de potencia nominal 0.86, eficiencia 0.94. Determinar corriente de línea y kVA.
Paso 1 — Potencia activa en W:
Usaremos la fórmula directa para corriente considerando P y cosφ:
Sustitución:
Calculo intermedio:
I ≈ 37 000 / 595.65 ≈ 62.15 A
Corriente de arranque y factor de servicio deben ser considerados separadamente; este valor es la corriente nominal.
Calculo kVA (potencia aparente):
S ≈ 1.732 × 400 × 62.15 ≈ 43 091 VA (coincide por redondeo).
Selección de protección y conductor:
- Seleccionar interruptor automático con curva de disparo que soporte hasta 6–8×I de arranque (motor).
- Calcular intensidades térmicas y caída de tensión para decidir sección conductores; 62 A nominal sugiere conductor de cobre 16–25 mm² según condiciones de agrupamiento y temperatura.
Ejemplo 2: Dimensionado de alimentador trifásico con caída de tensión
Datos: Carga trifásica balanceada 80 kW, V_L = 400 V, cosφ = 0.9, longitud una vía L = 80 m, material cobre, frecuencia 50 Hz.
Objetivo: Determinar corriente, caída de tensión para conductores 35 mm² y verificar si cumple ΔV ≤ 3%.
Paso 1 — Corriente de línea:
Paso 2 — Parámetros R y X para 35 mm² (valores típicos):
- R ≈ 0.524 Ω/km = 0.000524 Ω/m
- X ≈ 0.083 Ω/km = 0.000083 Ω/m (valor indicativo)
Paso 3 — Cálculo ΔV%:
Calcular términos:
Producto intermedio: 1.732 × 128.36 ≈ 222.39
Multiplicar por (0.00050777 × 80) ≈ 0.0406216
Entonces numerador ≈ 100 × 222.39 × 0.0406216 ≈ 904.32
ΔV% ≈ 904.32 / 400 ≈ 2.26%
Resultado: Para 35 mm², la caída de tensión estimada ≈ 2.26%, que está por debajo de 3% recomendado, por tanto aceptable.
Conclusiones prácticas:
- 35 mm² cobre es suficiente para la caída de tensión; comprobar también la capacidad térmica: 35 mm² admite ~120 A, lo cual cubre 128 A nominalmente por normativa de agrupamiento o corrección será necesario subir sección a 50 mm² si las condiciones requieren factor de corrección.
- Verificar condiciones reales (temperatura ambiente, número de conductores en bandeja) y normas locales para correcciones.
Selección de protecciones y criterios normativos
La seleccion debe cumplir normativa aplicable: interruptores magnetotérmicos, fusibles y protecciones de sobrecarga para motores, coordinación selectiva y condiciones de cortocircuito.
Normativas y referencias recomendadas
- International Electrotechnical Commission (IEC) — IEC 60364: Instalación eléctrica de baja tensión. https://www.iec.ch
- Reglamento Electrotécnico de Baja Tensión (REBT) — España, guías técnicas y exigencias. https://www.boe.es
- NFPA 70 — National Electrical Code (NEC), Estados Unidos: criterios de protección y conductores. https://www.nfpa.org
- IEEE — estándares sobre calidad de energía y dimensionado de sistemas eléctricos. https://www.ieee.org
- IEC 60034 — Máquinas eléctricas (motores), para factores de servicio, arranque y corrientes. https://www.iec.ch
Buenas prácticas UX y usabilidad de la calculadora
Un diseño de calculadora online debe priorizar la claridad de entradas, unidades y resultados exportables.
Recomendaciones de interfaz
- Validación de entradas en tiempo real y sugerencias automáticas de unidades.
- Presentación de resultados con desglose: corriente, S, Q, caída de tensión, sección recomendada y alternativas.
- Permitir seleccionar normativa aplicable y mostrar mensajes condicionados por la normativa.
- Ofrecer exportación a PDF y generación de informes técnicos con cálculos y tablas referenciadas.
Casos especiales y factores de corrección
Hay situaciones que requieren modificación de cálculos básicos: arranque de motores, eficiencia, temperatura ambiente, agrupamiento de conductores, profundidad de enterramiento y frecuencia.
Factores típicos
- Temperatura ambiente: coeficientes de corrección según tablas normativas (ej. 30 °C, 40 °C).
- Aislamiento de cables y agrupamiento: reducen la intensidad admisible hasta aplicar factores 0.7–1.0.
- Longitud y caída de tensión: si ΔV supera límites, aumentar sección o utilizar transformador en proximidad.
- Corrientes de arranque: motores pueden demandar 6–8×Inom al arrancar; protecciones magnetotérmicas y relés térmicos deben coordinarse.
- Corrección de factor de potencia: instalación de baterías de condensadores para reducir kVA y costes eléctricos.
Verificación y certificación
Todo cálculo debe contravenir verificable por medio de comprobaciones in situ: medida de tensión y corriente, termografía en bornas y pruebas de continuidad y puesta a tierra.
Lista de comprobaciones antes de la puesta en servicio
- Comparar corrientes medidas con cálculos teóricos.
- Medir caída de tensión entre origen y extremo de circuito con carga nominal.
- Comprobar protecciones eléctricas y ajustes de relés.
- Validar capacidad térmica de canalizaciones y bandejas.
- Emitir certificado de cumplimiento normativo conforme a normativa local (ej. REBT, NEC).
Fuentes, enlaces y lecturas recomendadas
- IEC 60364 series — Requisitos para conexiones eléctricas y cálculos de instalación. https://www.iec.ch/standards
- Reglamento Electrotécnico para Baja Tensión (REBT) y guías técnicas — España. https://www.boe.es/eli/es/rd/2002/08/24/842
- NFPA 70: National Electrical Code — Reglas de instalación y dimensionamiento. https://www.nfpa.org/NEC
- IEEE Std 141 (Red Book) — Guía para sistemas de potencia en edificios industriales. https://standards.ieee.org
- Datos técnicos de fabricantes de cables y motores (Ej.: Prysmian, Nexans, Siemens) — valores R/X y curvas de motor.
Resumen técnico y recomendaciones finales
Una calculadora de corriente trifásica online gratis resulta eficaz si incorpora normas, parámetros físicos y verificación de caída de tensión. Implementar controles de entradas, unidades y documentación automática mejora la calidad del proyecto y reduce errores en selección de conductores y protecciones.
Puntos de acción para ingenieros
- Usar siempre el factor de potencia real y la eficiencia para motores.
- Verificar caída de tensión con valores R y X del fabricante de cable.
- Revisar normativa local para elegir sección y protecciones.
- Documentar cálculos y guardar informes para auditoría y mantenimiento.
Si necesitas, puedo generar una hoja de cálculo detallada, una versión interactiva de la calculadora o resolver un caso real con tus parámetros específicos.
