Calcular corriente monofásica con precisión es fundamental. Utiliza nuestra calculadora IA para obtener resultados rápidos y seguros.
Descubre fórmulas, ejemplos prácticos y respuestas claras. Nuestra inteligencia artificial te acompaña en cada paso del cálculo.
Calculadora de Amperios Monofásicos
Tabla de calculo de corriente monofásica
| Potencia (W) | Amperios (120 V) | Amperios (220 V) | Amperios (230 V) | Amperios (240 V) |
|---|---|---|---|---|
| 10 | 0,10 | 0,05 | 0,05 | 0,05 |
| 25 | 0,25 | 0,13 | 0,13 | 0,12 |
| 50 | 0,49 | 0,27 | 0,26 | 0,25 |
| 75 | 0,74 | 0,40 | 0,39 | 0,37 |
| 100 | 0,98 | 0,53 | 0,51 | 0,49 |
| 150 | 1,47 | 0,80 | 0,77 | 0,74 |
| 200 | 1,96 | 1,07 | 1,02 | 0,98 |
| 300 | 2,94 | 1,60 | 1,53 | 1,47 |
| 400 | 3,92 | 2,14 | 2,05 | 1,96 |
| 500 | 4,90 | 2,67 | 2,56 | 2,45 |
| 600 | 5,88 | 3,21 | 3,07 | 2,94 |
| 700 | 6,86 | 3,74 | 3,58 | 3,43 |
| 800 | 7,84 | 4,28 | 4,09 | 3,92 |
| 1000 | 9,80 | 5,35 | 5,12 | 4,90 |
| 1200 | 11,76 | 6,42 | 6,14 | 5,88 |
| 1500 | 14,71 | 8,02 | 7,67 | 7,35 |
| 2000 | 19,61 | 10,70 | 10,23 | 9,80 |
| 2500 | 24,51 | 13,37 | 12,79 | 12,25 |
| 3000 | 29,41 | 16,05 | 15,35 | 14,71 |
| 4000 | 39,22 | 21,40 | 20,46 | 19,61 |
| 5000 | 49,02 | 26,74 | 25,58 | 24,51 |
| 6000 | 58,82 | 32,09 | 30,70 | 29,41 |
| 7000 | 68,63 | 37,43 | 35,81 | 34,31 |
| 7500 | 73,53 | 40,10 | 38,37 | 36,76 |
| 8000 | 78,43 | 42,78 | 40,92 | 39,22 |
| 9000 | 88,24 | 48,13 | 46,04 | 44,12 |
| 10000 | 98,04 | 53,48 | 51,15 | 49,02 |
| 12000 | 117,65 | 64,17 | 61,38 | 58,82 |
| 15000 | 147,06 | 80,22 | 76,73 | 73,53 |
| 20000 | 196,08 | 107,00 | 102,30 | 98,04 |
¿Qué es la corriente monofásica?
La corriente monofásica es aquella que se utiliza comúnmente en aplicaciones residenciales y pequeñas empresas.
Se genera a partir de un solo conductor de fase y un neutro.
Es ampliamente utilizada en equipos de bajo consumo, como electrodomésticos y equipos de iluminación.

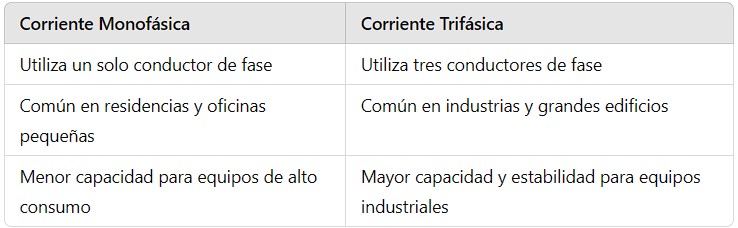

Diferencias clave entre corriente monofásica y trifásica:

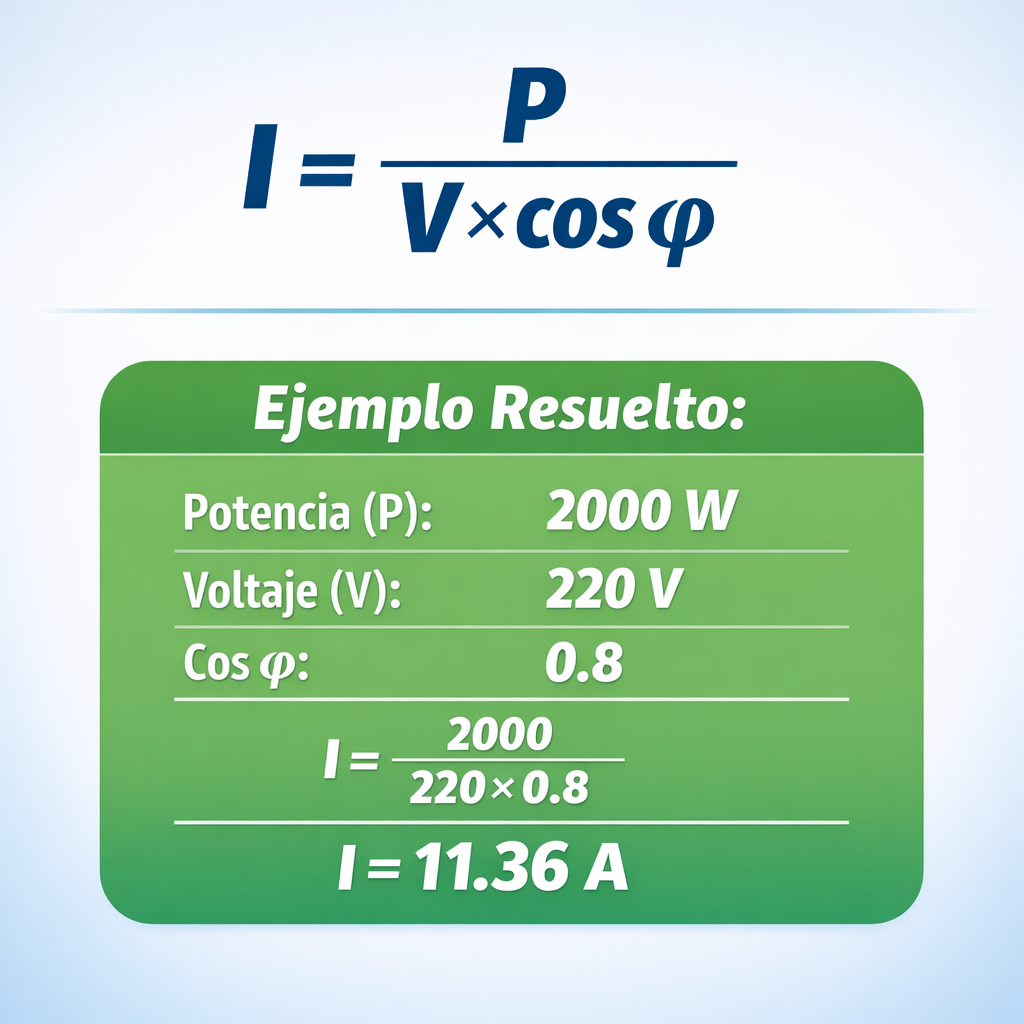

Fórmula para el cálculo de la corriente monofásica
La fórmula básica para calcular la corriente en un sistema monofásico es la siguiente:
Donde:
- I es la corriente en amperios (A).
- P es la potencia activa en watts (W).
- V es el voltaje de operación en voltios (V).
- FP es el factor de potencia del sistema (sin unidad).
Explicación de la fórmula
- Potencia (P): Es la cantidad de energía que el sistema consume o entrega en forma de trabajo. En un sistema monofásico, la potencia activa es el resultado de la multiplicación entre el voltaje, la corriente y el factor de potencia. En muchas instalaciones eléctricas, este valor se encuentra en la etiqueta del equipo o se puede medir.
- Voltaje (V): Es la diferencia de potencial eléctrico entre los terminales del circuito. En sistemas monofásicos, los valores comunes son 120V o 230V, dependiendo de la región y el tipo de sistema de distribución eléctrica.
- Factor de potencia (FP): Representa la relación entre la potencia activa (real) y la potencia aparente (S). El factor de potencia es un valor que varía entre 0 y 1, donde 1 es el valor ideal. Un factor de potencia bajo indica que existe un exceso de potencia reactiva en el sistema, lo que significa que se están consumiendo más amperios para entregar la misma cantidad de energía útil.
¿Por qué es importante el cálculo de corriente monofásica?
El cálculo preciso de la corriente es esencial para el diseño y operación segura de un sistema eléctrico.
La corriente que fluye por los conductores debe estar dentro de los límites de capacidad de los cables, de lo contrario, puede causar sobrecalentamiento, daños en los equipos, disparos de los dispositivos de protección o incluso incendios.
Además, una correcta estimación de la corriente es necesaria para dimensionar interruptores automáticos, fusibles, contactores y otros elementos de protección y maniobra.
Ejemplo práctico de cálculo de corriente monofásica
Imaginemos un circuito monofásico que alimenta un motor eléctrico en una oficina. El motor tiene una potencia nominal de 4000W, el voltaje de operación es de 230V, y el factor de potencia del motor es de 0.8.
Datos de referencia:
- Potencia (P) = 4000W.
- Voltaje (V) = 230V.
- Factor de potencia (FP) = 0.8.
Cálculo de la corriente (I):
Aplicamos la fórmula mencionada anteriormente:
Calculamos primero el denominador:
Luego, realizamos la división:
Por lo tanto, la corriente que fluye en este circuito es de 21.74 amperios.
Interpretación del resultado
El resultado de este cálculo indica que el conductor que alimenta este motor debe ser capaz de soportar al menos 21.74 amperios de corriente.
De acuerdo con la tabla de capacidades de conductores del NEC (National Electrical Code), un conductor de cobre tipo THHN de calibre 12 AWG es capaz de soportar hasta 25 amperios.
Sin embargo, debido a consideraciones como la caída de tensión o la necesidad de mayor seguridad, es recomendable usar un conductor de mayor calibre, como un 10 AWG, que tiene una capacidad de corriente mayor.
Consideraciones adicionales
Sobrecarga y dispositivos de protección: Es importante considerar que la corriente nominal calculada debe compararse con los valores nominales de los dispositivos de protección como los interruptores automáticos. Si el motor tiene una corriente de arranque elevada, se deben ajustar los dispositivos de protección para que no disparen de forma prematura durante el arranque.
Caída de tensión: Si el circuito es largo, la caída de tensión puede ser significativa. La caída de tensión en conductores largos puede aumentar la corriente que fluye por el sistema, lo que requiere una recalibración de los conductores o del diseño del sistema. La fórmula para calcular la caída de tensión es:
Donde:
- ΔV es la caída de tensión.
- I es la corriente (en amperios).
- L es la longitud del conductor (en metros).
- R es la resistencia del conductor por metro (en ohmios).
Para minimizar la caída de tensión, se puede aumentar el calibre del conductor o disminuir la longitud del circuito.
Ejemplos comunes de cálculo de corriente monofásica

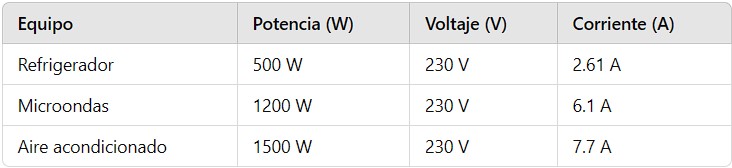

Aparatos de uso doméstico:
Los equipos más comunes en el hogar incluyen electrodomésticos como refrigeradores, microondas y aire acondicionado.
A continuación, algunos ejemplos de cálculo de corriente.

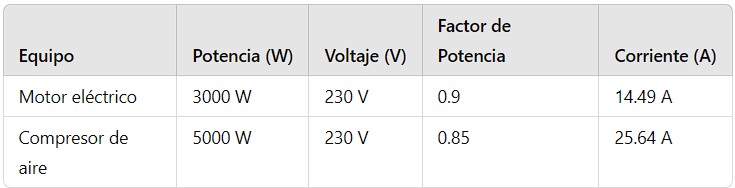

Equipos industriales pequeños:
En pequeñas industrias, es común encontrar equipos como motores eléctricos que requieren cálculos más precisos debido al factor de potencia.
Recomendaciones para el cálculo de corriente monofásica
a. Considera siempre el factor de potencia:
El factor de potencia puede variar según el tipo de equipo que utilices.
Para motores eléctricos, por ejemplo, el factor de potencia suele estar entre 0.85 y 0.95. Si no tienes el dato exacto, es recomendable usar un valor promedio de 0.9.
b. Dimensiona los cables correctamente:
El cálculo de la corriente es clave para seleccionar el calibre adecuado de los cables.
Si la corriente es demasiado alta para el tamaño de cable seleccionado, podrías provocar un sobrecalentamiento y fallas en la instalación.
c. Usa dispositivos de protección adecuados:
Una vez calculada la corriente, asegúrate de seleccionar disyuntores, fusibles y otros dispositivos de protección con la capacidad correcta.
Un disyuntor de menor capacidad puede dispararse constantemente, mientras que uno de mayor capacidad podría no proteger adecuadamente la instalación.

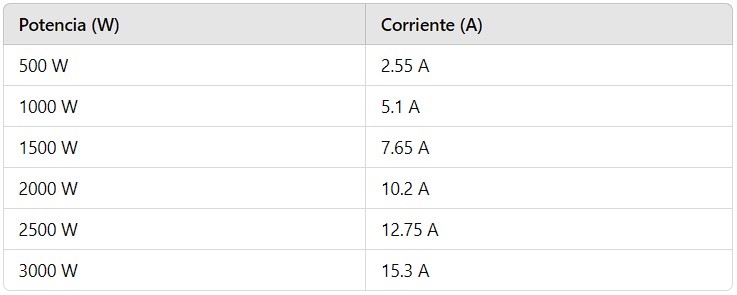

Tabla de referencia para el cálculo rápido de corriente monofásica
Para facilitar el cálculo de la corriente en diversas aplicaciones, te dejamos una tabla de referencia basada en un voltaje de 230V y un factor de potencia de 0.85.
Tips adicionales para el cálculo de corriente monofásica
- Utiliza una calculadora en línea: Las calculadoras de corriente monofásica son útiles para obtener resultados rápidos y evitar errores de cálculo.
- Verifica los valores de placa: Para los equipos eléctricos, asegúrate de revisar los valores de placa donde se indica la potencia nominal y el factor de potencia.
- Considera posibles expansiones: Si dimensionas una instalación, siempre deja un margen para futuras expansiones de carga.
FAQ sobre el cálculo de corriente monofásica
¿Qué es el factor de potencia y cómo afecta el cálculo de corriente?
El factor de potencia (cos φ) es una medida de la eficiencia con la que se utiliza la electricidad.
Un bajo factor de potencia indica que se está utilizando más corriente para realizar la misma cantidad de trabajo.
En el cálculo de corriente, cuanto mayor sea el factor de potencia, menor será la corriente que fluye por el circuito.
¿Por qué es importante calcular la corriente correctamente?
Calcular la corriente correctamente permite dimensionar adecuadamente los cables, seleccionar dispositivos de protección y asegurar que la instalación funcione de manera segura y eficiente.
Además, garantiza que los equipos no sufran daños por sobrecargas o caídas de tensión.
¿Cómo afecta el voltaje al cálculo de corriente?
El voltaje tiene un impacto directo en el cálculo de la corriente. A menor voltaje, mayor será la corriente para un consumo de potencia dado, y viceversa.
Es por ello que muchas instalaciones industriales utilizan sistemas trifásicos de alto voltaje, para reducir la corriente y mejorar la eficiencia.
Errores Comunes al Calcular la Corriente Monofásica
Al calcular la corriente monofásica, es fácil cometer errores. Aquí hay algunos de los más comunes:
- No considerar la potencia reactiva en dispositivos inductivos.
- Usar valores de voltaje incorrectos.
- Olvidar incluir un margen de seguridad en el cálculo.
- No tener en cuenta la caída de tensión en cables largos.
