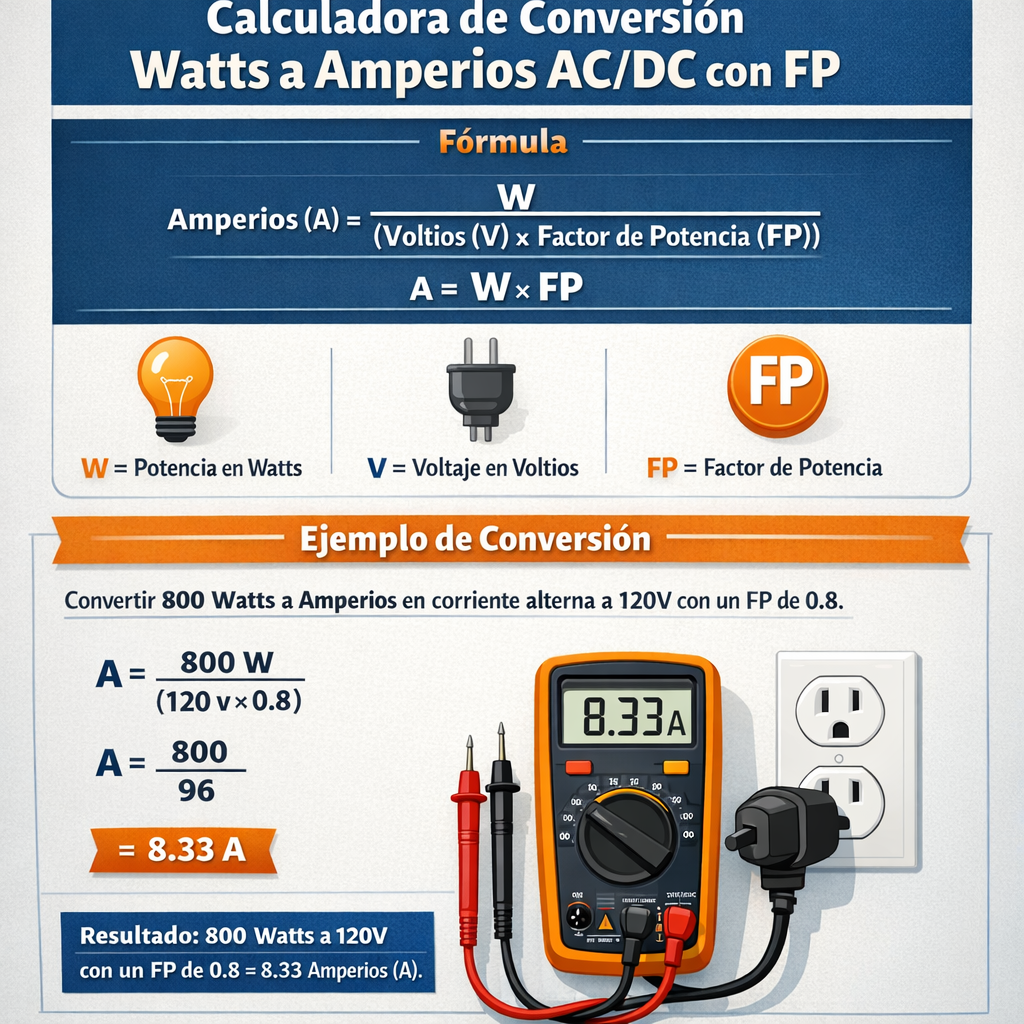

Calculadora de conversión Watts a Amperios AC/DC con FP

Calcula corriente en amperios desde vatios para sistemas DC y AC con factor de potencia.

Incluye fórmulas, tablas, ejemplos prácticos y referencias normativas para dimensionamiento eléctrico profesional seguro y eficiente.

Conceptos básicos y fórmulas necesarias

En ingeniería eléctrica, convertir potencia activa (watts) en corriente (amperios) depende del tipo de sistema: corriente continua (DC), monofásica alterna (AC) o trifásica alterna. Para sistemas AC es imprescindible considerar el factor de potencia (cos φ) porque la potencia aparente (VA) difiere de la potencia activa (W) cuando hay componentes reactivas.

Fórmulas esenciales

Fórmulas presentadas con notación basada en operaciones aritméticas y símbolos magnéticos:

• DC: I = P ÷ V
• AC monofásica (potencia activa P): P = V × I × cos φ → I = P ÷ (V × cos φ)
• AC trifásica (sistema balanceado): P = √3 × V_L × I_L × cos φ → I_L = P ÷ (√3 × V_L × cos φ)
• Potencia aparente: S = V × I
• Potencia reactiva: Q = V × I × sin φ
• Relación entre S, P y Q: S² = P² + Q²

Explicación de variables y valores típicos

• P: Potencia activa en vatios (W). Valores típicos: desde pocos vatios en electrónica hasta cientos de kilovatios en industria.
• V: Tensión en voltios (V). Valores comunes: 12 V, 24 V, 48 V (DC); 230 V monofásico; 400 V trifásico (Europa).
• I: Corriente en amperios (A). Resultado buscado. Se exige redondeo según la regla de ingeniería y la selección de conductores.
• cos φ: Factor de potencia (adimensional). Valores típicos: resistivo ≈ 1.0; cargas motoras ≈ 0.7–0.95; fuentes con electrónica de conmutación pueden tener PF < 0.9 sin corrección.
• √3: Constante ≈ 1.73205080757 usada en sistemas trifásicos balanceados.
• S: Potencia aparente en voltio-amperios (VA). Importante para dimensionar transformadores y protecciones.
• Q: Potencia reactiva en voltio-amperios reactivos (VAR). Afecta corrientes sin entregar trabajo útil.

Tablas de referencia con valores comunes

Tablas orientativas para conversión rápida. Las corrientes están redondeadas a dos decimales; para dimensionamiento real aplicar factores de seguridad normativos.

Tabla para monofásico 230 V con diferentes factores de potencia:

Tabla para trifásico 400 V (L-L) con diferentes factores de potencia:

Consideraciones prácticas para cálculos y dimensionamiento

Redondeo y factores de seguridad

• Siempre redondear la corriente calculada hacia arriba para determinar conductor y protecciones.
• Aplicar factor de simultaneidad cuando varias cargas alimentan desde un mismo circuito según normativa local.
• Para cargas continuas, seguir la regla de proyecto: muchas normas recomiendan dimensionar conductores al 125% de la corriente continua esperada (por ejemplo, ver NEC para definiciones de carga continua).

Factores que aumentan la corriente efectiva

1. Factor de potencia bajo: incrementa corriente sin incrementar potencia activa.
2. Distorsiones armónicas: cargas no lineales incrementan RMS y requieren correcciones (selectear transformadores y conductores con margen).
3. Temperatura ambiente y agrupamiento de cables: ajustar ampacidad según tablas del fabricante y normas.
4. Inrush o corriente de arranque: motores y fuentes conmutadas pueden producir picos 5–10× la corriente nominal; protección y selectividad deben considerar esto.

Medición y verificación

• Instrumentos: pinza amperimétrica True RMS, analizador de redes (power analyzer) para medir P, Q, S y THD.
• Verificación en servicio: medir cos φ y distorsión armónica total (THD) para decidir corrección de factor de potencia o filtros.
• Tolerancia de medición: contar con incertidumbres del instrumento y documentar lecturas para trazabilidad.

Ejemplos reales resueltos

Ejemplo 1 — Sistema DC: conversión simple y selección de conductor

Problema: Un banco de cargas totaliza 1200 W alimentado por un banco de baterías de 48 V en una instalación industrial auxiliar. Calcule la corriente nominal y proponga una sección de conductor aproximada (según tablas de referencia comunes).

Desarrollo:

1. Fórmula aplicada: I = P ÷ V
2. Sustituir valores: I = 1200 ÷ 48
3. Cálculo numérico: I = 25.00 A
4. Aplicar factor de seguridad: para carga continua, usar 125% → I_proyecto = 25.00 × 1.25 = 31.25 A
5. Selección de conductor: consultar tabla de ampacidades. En instalaciones típicas, conductor de cobre 4 mm² tiene ampacidad aproximada entre 25–37 A según condiciones; 6 mm² ofrece ampacidad mayor (~47–65 A). Para margen y posibles elevaciones de temperatura se selecciona 6 mm² de cobre.

Solución final: Corriente nominal 25.00 A; corriente de diseño 31.25 A; seleccionar conductor de cobre 6 mm² y protección térmica adecuada (fusible o interruptor) con ajuste para permitir corriente de arranque si procede.

Ejemplo 2 — Monofásico AC con factor de potencia

Problema: Un elemento calefactor con electrónica asociada consume 3.5 kW en una vivienda; alimentación monofásica 230 V; el equipo tiene factor de potencia 0.90. Calcule la corriente y recomiende un fusible o interruptor térmico.

Desarrollo:

1. Fórmula: I = P ÷ (V × cos φ)
2. Sustituir: I = 3500 ÷ (230 × 0.90)
3. Calcular denominador: 230 × 0.90 = 207.0
4. I = 3500 ÷ 207.0 ≈ 16.903 A
5. Redondeo y seguridad: redondear hacia arriba y considerar 125% para carga continua si aplica. Si es carga no continua, se propone protección próxima estándar: 20 A o 16 A. Si normativa exige 125% para cargas continuas: I_proy = 16.903 × 1.25 = 21.128 A → elegir interruptor o fusible 25 A.

Solución final: Corriente estimada 16.90 A. Para operación continua, diseñar para ~21.13 A y seleccionar protección 25 A con curva adecuada para soportar inrush si procede.

Ejemplo 3 — Trifásico industrial con corrección de factor de potencia y arranque de motor

Problema: Una bomba trifásica entrega 15 kW (potencia activa) alimentada en 400 V línea a línea. El factor de potencia operativo es 0.85. Además, la corriente de arranque estimada es 6 veces la corriente nominal. Calcule la corriente nominal, la corriente de arranque y proponga criterios para protección y cableado.

Desarrollo:

1. Fórmula trifásica: I_L = P ÷ (√3 × V_L × cos φ)
2. Sustituir: I_L = 15000 ÷ (1.732 × 400 × 0.85)
3. Calcular denominador paso a paso:
   • √3 × 400 = 692.82
   • 692.82 × 0.85 = 588.90 (aprox)
4. Calcular I_L: 15000 ÷ 588.90 ≈ 25.48 A
5. Corriente de arranque estimada: I_start ≈ 6 × 25.48 = 152.9 A
6. Selección de protección:
   • Interruptor motor térmico-magnético: ajustar protección a la corriente nominal (25.48 A) en el disparo térmico y considerar disparo magnético para inrush. Se debe elegir curva que soporte el pico de arranque sin desconectar al mismo tiempo que proteja ante cortocircuito.
   • Para selección de fusible, considerar fusible de arranque y arranque suave si la inrush supera la capacidad de la red.
7. Selección de conductor:
   • Dimensionar conductor según corriente nominal y factores de corrección. Por ejemplo, conductor de cobre de 6 mm² puede tener ampacidad entre 40–47 A; 10 mm² tiene ampacidad mayor. Para esta corriente nominal 25.5 A es posible 4–6 mm² según condiciones, pero se recomienda 6 mm² para margen y disipación.

Solución final: Corriente nominal ≈ 25.48 A; corriente de arranque ≈ 153 A. Recomendar iniciar con arrancador suave o variador de frecuencia para limitar inrush, usar protección selectiva con ajuste térmico apropiado y conductor mínimo 6 mm² cobre según condiciones térmicas y normativas.

Aspectos avanzados: armónicos, factor de potencia y corrección

Distorsión armónica y corriente RMS

Las cargas no lineales (fuentes conmutadas, variadores) generan armónicos que aumentan la componente RMS de la corriente respecto a la componente fundamental. La corriente RMS total es:

Donde I_n son las componentes por orden de armónico. Para cálculos de conductor y calentamiento se debe usar el valor RMS total. Los analistas eléctricos deben medir THD (distorsión armónica total) y aplicar correcciones o filtros para evitar sobrecalentamiento y sobrecarga de transformadores.

Corrección del factor de potencia

La corrección del factor de potencia reduce la corriente ineficiente (Q) y mejora la capacidad del sistema:

• Si cos φ es bajo, la potencia reactiva Q aumenta, elevando corriente y costes por penalizaciones.
• Se instalan bancos de condensadores o filtros activos para subir cos φ cercano a 1.0, siempre analizando la presencia de armónicos (los condensadores pueden amplificar armónicos y causar resonancias).

Normativa, tablas y referencias de autoridad

Para dimensionamiento y verificación, consultar las normas y documentos técnicos reconocidos internacionalmente:

• IEC 60364 — Requisitos para instalaciones eléctricas de baja tensión. Página de la comisión: https://www.iec.ch/standards/
• NFPA 70 (National Electrical Code) — Reglas para instalaciones en EEUU; útil referencia sobre protección y dimensionamiento: https://www.nfpa.org/NEC
• IEC 60909 — Cálculo de corrientes en cortocircuito; relevante para protección contra cortocircuitos: https://www.iec.ch/
• IEC 60228 — Conductores de cables — características de conductores de cobre y aluminio: https://www.iec.ch/
• IEEE Std 141 (Red Book) — Buenas prácticas para diseño de sistemas de potencia: https://standards.ieee.org/
• Documentación de fabricantes de cables y equipos: consultar hojas de datos y tablas de ampacidad específicas del fabricante.

Buenas prácticas de proyecto y verificación

• Documentar todos los supuestos: tensión nominal, factor de potencia, temperatura ambiente y agrupamiento de cables.
• Verificar con mediciones in situ antes de finalizar dimensionado: medir tensión, factor de potencia y armónicos durante condiciones típicas de operación.
• Considerar soluciones para arranque de motores: arrancador suave, autotransformador o variador para reducir impacto en la red.
• Aplicar selectividad en protecciones para evitar desconexiones innecesarias y mantener continuidad de servicio.

Checklist práctica para convertir W → A en cualquier proyecto

1. Identificar tipo de sistema: DC, AC monofásico o AC trifásico.
2. Medir o estimar tensión nominal y factor de potencia.
3. Aplicar la fórmula correspondiente para obtener corriente.
4. Redondear hacia arriba y aplicar factores de seguridad (carga continua, corrección por temperatura).
5. Evaluar armónicos y THD; aumentar capacidad si THD elevado.
6. Seleccionar conductor según tablas de ampacidad y norma aplicable.
7. Seleccionar protección acorde con corriente de diseño y posibles picos de arranque.
8. Registrar todas las decisiones y referencias normativas por trazabilidad.

Recursos para profundizar

• Guías prácticas de cálculo de corrientes: manuales de fabricantes de transformadores y variadores.
• Normas citadas anteriormente (IEC, NFPA, IEEE) — consultar versiones actualizadas y nacionales.
• Artículos técnicos sobre armónicos y filtros activos en revistas especializadas (IEEE Xplore).

La correcta conversión entre vatios y amperios es solo el primer paso en un proyecto eléctrico. Integrar factor de potencia, armónicos, condiciones ambientales, y normativa asegura instalaciones seguras, eficientes y conformes con las exigencias regulatorias.
