Cálculo del volumen de una cisterna: precisión y aplicaciones técnicas

El cálculo del volumen de una cisterna es fundamental para optimizar almacenamiento y distribución de líquidos. Este proceso determina la capacidad exacta que puede contener una cisterna, crucial en ingeniería y construcción.

En este artículo, se detallan fórmulas, tablas con valores comunes y ejemplos prácticos para calcular volúmenes de cisternas de diversas formas. Se abordan casos reales y normativas vigentes para garantizar precisión y seguridad.

Calcular volumen de una cisterna cilíndrica con diámetro 2 m y altura 3 m.
Determinar volumen de cisterna rectangular de 4 m x 2 m x 1.5 m.
Volumen de cisterna semiesférica con radio 1.2 m.
Calcular volumen de cisterna con forma trapezoidal y dimensiones dadas.

Tablas de valores comunes para el cálculo del volumen de cisternas

Las cisternas pueden tener diversas formas geométricas, siendo las más comunes: cilíndricas, rectangulares, prismáticas y semiesféricas. A continuación, se presentan tablas con valores típicos de dimensiones y sus volúmenes correspondientes para facilitar cálculos rápidos y comparativos.

Tipo de cisterna	Dimensiones (m)	Volumen (m³)	Uso común
Cilíndrica	Diámetro: 1.0, Altura: 2.0	1.57	Almacenamiento doméstico
Cilíndrica	Diámetro: 2.0, Altura: 3.0	9.42	Industrias pequeñas
Cilíndrica	Diámetro: 3.0, Altura: 5.0	35.34	Almacenamiento agrícola
Rectangular	Largo: 2.0, Ancho: 1.0, Alto: 1.5	3.00	Uso residencial
Rectangular	Largo: 4.0, Ancho: 2.0, Alto: 2.0	16.00	Almacenamiento industrial
Rectangular	Largo: 6.0, Ancho: 3.0, Alto: 2.5	45.00	Plantas de tratamiento
Semiesférica	Radio: 1.0	2.09	Tanques de agua potable
Semiesférica	Radio: 1.5	7.07	Almacenamiento temporal
Semiesférica	Radio: 2.0	16.76	Tanques industriales
Trapezoidal	Bases: 2.0 y 3.0, Altura: 1.5, Largo: 4.0	12.00	Almacenamiento irregular
Trapezoidal	Bases: 3.0 y 4.0, Altura: 2.0, Largo: 5.0	35.00	Tanques personalizados

Fórmulas para el cálculo del volumen de una cisterna

El volumen de una cisterna depende de su forma geométrica. A continuación, se presentan las fórmulas más utilizadas, explicando cada variable y sus valores comunes.

Volumen de cisterna cilíndrica

La fórmula para calcular el volumen de una cisterna cilíndrica es:

Volumen = π × r 2 × h

π: constante pi, aproximadamente 3.1416.
r: radio de la base del cilindro (m). Valores comunes: 0.5 m a 3 m.
h: altura del cilindro (m). Valores comunes: 1 m a 6 m.

Ejemplo: Para una cisterna con radio 1.5 m y altura 3 m, el volumen es:

Volumen = 3.1416 × (1.5) 2 × 3 = 21.21 m³

Volumen de cisterna rectangular o prismática

Para cisternas con base rectangular, el volumen se calcula con:

Volumen = L × W × H

L: largo de la base (m). Valores comunes: 1 m a 6 m.
W: ancho de la base (m). Valores comunes: 0.5 m a 4 m.
H: altura o profundidad (m). Valores comunes: 1 m a 3 m.

Ejemplo: Para una cisterna de 4 m de largo, 2 m de ancho y 1.5 m de alto:

Volumen = 4 × 2 × 1.5 = 12 m³

Volumen de cisterna semiesférica

Para cisternas con forma de semiesfera, la fórmula es:

Volumen = (2/3) × π × r 3

r: radio de la semiesfera (m). Valores comunes: 0.5 m a 2 m.

Ejemplo: Radio 1.2 m:

Volumen = (2/3) × 3.1416 × (1.2) 3 = 3.62 m³

Volumen de cisterna trapezoidal

Para cisternas con base trapezoidal, el volumen se calcula con:

Volumen = ((B1 + B2) / 2) × h × L

B1: longitud de la base menor (m).
B2: longitud de la base mayor (m).
h: altura del trapecio (m).
L: longitud o profundidad de la cisterna (m).

Valores comunes para bases: 1 m a 4 m, altura: 1 m a 3 m, longitud: 2 m a 6 m.

Ejemplo: Bases 2 m y 3 m, altura 1.5 m, longitud 4 m:

Volumen = ((2 + 3) / 2) × 1.5 × 4 = 15 m³

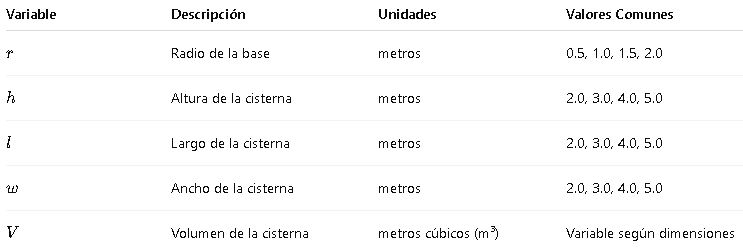

Variables comunes y su impacto en el volumen

Las variables más influyentes en el cálculo del volumen son las dimensiones geométricas. Es importante conocer rangos típicos para cada tipo de cisterna:

Radio (r): En cisternas cilíndricas y semiesféricas, varía entre 0.5 m y 3 m, afectando el volumen al cubo en semiesferas y al cuadrado en cilindros.
Altura (h): En cilindros y prismas, la altura puede ir de 1 m a 6 m, incrementando linealmente el volumen.
Longitud y ancho (L, W): En prismas y trapezoides, estas dimensiones determinan la base y afectan directamente el volumen.
Bases trapezoidales (B1, B2): La diferencia entre bases influye en la forma y capacidad total.

Ejemplos prácticos del cálculo del volumen de una cisterna

Ejemplo 1: Cálculo de volumen para cisterna cilíndrica industrial

Una empresa requiere una cisterna cilíndrica para almacenar agua potable. Las dimensiones son: diámetro 2.5 m y altura 4 m. Se desea conocer el volumen total para planificar la capacidad de bombeo.

Datos:

Diámetro (d) = 2.5 m
Radio (r) = d / 2 = 1.25 m
Altura (h) = 4 m

Cálculo:

Volumen = π × r 2 × h = 3.1416 × (1.25) 2 × 4 = 3.1416 × 1.5625 × 4 = 19.63 m³

Por lo tanto, la cisterna puede almacenar aproximadamente 19.63 metros cúbicos de agua.

Ejemplo 2: Volumen de cisterna trapezoidal para almacenamiento agrícola

Se diseña una cisterna trapezoidal para almacenar agua de riego. Las dimensiones son:

Base menor (B1) = 3 m
Base mayor (B2) = 5 m
Altura del trapecio (h) = 2 m
Longitud (L) = 6 m

Cálculo:

Volumen = ((B1 + B2) / 2) × h × L = ((3 + 5) / 2) × 2 × 6 = (8 / 2) × 2 × 6 = 4 × 2 × 6 = 48 m³

La cisterna trapezoidal tendrá una capacidad de 48 metros cúbicos, adecuada para el riego de cultivos extensos.

Normativas y recomendaciones para el cálculo y diseño de cisternas

El cálculo del volumen debe cumplir con normativas locales e internacionales para garantizar seguridad y funcionalidad. Algunas referencias importantes incluyen:

ISO 28300:2012 – Requisitos para tanques de almacenamiento de líquidos.
ASME Boiler and Pressure Vessel Code – Normas para diseño y construcción de recipientes a presión.
NFPA 30 – Código para almacenamiento seguro de líquidos inflamables y combustibles.

Además, se recomienda considerar factores como:

Material de construcción y resistencia estructural.
Condiciones ambientales y corrosión.
Accesibilidad para mantenimiento y limpieza.
Capacidad de expansión y seguridad ante sobrellenado.

Consideraciones avanzadas para el cálculo de volumen en cisternas irregulares

En casos donde la cisterna tiene formas irregulares o combinaciones geométricas, el cálculo del volumen puede requerir métodos numéricos o integración.

División en secciones: Dividir la cisterna en formas geométricas simples, calcular volúmenes parciales y sumar.
Uso de software CAD: Herramientas como AutoCAD o SolidWorks permiten modelar y calcular volúmenes con alta precisión.
Integración matemática: Para formas curvas o variables, aplicar integración definida para obtener volumen exacto.

Estos métodos son esenciales en ingeniería avanzada para garantizar que el volumen calculado sea exacto y útil para diseño y operación.

Importancia del cálculo preciso del volumen en la gestión de recursos hídricos

El volumen de una cisterna determina la cantidad de agua o líquido almacenado, impactando directamente en la gestión eficiente de recursos. Un cálculo preciso evita:

Desperdicio por sobrellenado o fugas.
Fallas en sistemas de bombeo y distribución.
Problemas estructurales por sobrecarga.
Costos innecesarios en construcción y mantenimiento.

Por ello, ingenieros y técnicos deben dominar las fórmulas y métodos para calcular volúmenes con exactitud, adaptándose a las necesidades específicas de cada proyecto.

Recursos adicionales y herramientas para el cálculo del volumen de cisternas

Para facilitar el cálculo y diseño, existen diversas herramientas y recursos en línea:

Engineering Toolbox – Water Tank Volume Calculators
Calculator.net – Volume Calculator
Autodesk AutoCAD para modelado 3D y cálculo volumétrico.
SolidWorks para diseño y análisis avanzado.

Estas herramientas permiten validar cálculos manuales y optimizar diseños, asegurando eficiencia y seguridad.
