La maniobrabilidad de un vehículo depende críticamente del radio de giro y de parámetros geométricos y dinámicos precisos. Calcular correctamente este radio es esencial para diseño, seguridad vial y trazado urbano.Este artículo describe procedimientos paso a paso, fórmulas y ejemplos aplicados para vehículos ligeros, pesados y autobuses urbanos.

Cálculo del radio de giro para vehículos — paso a paso

Calcula el radio de giro aproximado (m) de un vehículo usando el modelo geométrico simple (bicycle model). Útil para diseño vial y maniobras de estacionamiento.

Distancia entre ejes L (wheelbase) — unidades: metros (m)

Valor típico en metros. Rango lógico: 0.5–12 m. No use negativos.

Ancho de vía delantero (track) — unidades: metros (m)

Ancho entre ruedas delanteras. Rango típico: 0.8–3.0 m.

Ángulo de dirección (rueda delantera) δ — unidades: grados (°)

Ángulo de la rueda delantera respecto a la línea longitudinal. Valide 1°–80°. δ=0° no es válido (radio infinito).

Caso / tipo de vehículo (informativo)

Seleccionar sólo para orientación. No cambia el cálculo automáticamente.

Opciones avanzadas

Relación de dirección (steering ratio) 1:x — (opcional)

Si indica un ángulo de volante (ver abajo), δ = ángulo_volante / relación. Rango típico 10–25.

Ángulo de volante (opcional) — grados (°)

Si rellena ambos campos (volante + relación), se calculará δ desde éstos y reemplazará el δ del campo principal.

Decimales de resultado

Controla el redondeo del resultado mostrado.

Pulse "Calcular" para ver el radio de giro

Fórmulas usadas

- Radio de giro aproximado (modelo bicycle, punto medio eje trasero): R = L / tan(δ) (δ en radianes)
- Radios de rueda: R_inner = R − (track/2), R_outer = R + (track/2)
- Diámetro de giro aproximado: D ≈ 2 × (R + track/2)

Tabla: valores típicos (orientativo)

Vehículo	Wheelbase L (m)	Track delantero (m)	Ángulo δ (°)	Radio estimado R (m)
Compacto	2.50	1.45	35	≈ 3.5–4.0
Turismo medio	2.70	1.55	35	≈ 4.0–4.5
SUV	3.00	1.70	30	≈ 5.2–6.0
Furgón ligero	3.60	1.80	30	≈ 6.0–7.0
Autobús pequeño	5.00	2.00	30	≈ 8.7–10.0
Camión medio	6.00	2.20	25	≈ 13.0–15.0

Valores ilustrativos y promedios; utilice datos del fabricante para precisión.

Preguntas frecuentes

¿Es exacto este cálculo?

No. Usa un modelo geométrico simplificado (bicycle model). No considera suspensión, elastómeros ni ángulos de Ackermann precisos.

¿Qué pasa si δ = 0°?

Con δ = 0°, tan(δ)=0 y el radio tiende a infinito. El cálculo valida y rechazará δ=0°.

¿Puedo usar el ángulo del volante?

Sí: en Opciones avanzadas indique relación de dirección (1:x) y ángulo del volante; la calculadora convertirá al ángulo de rueda.

Reporte errores o sugerencias: Contactar

Conceptos básicos y definiciones técnicas

Radio de giro nominal: distancia mínima desde el centro de giro hasta la trayectoria exterior de la rueda más externa.
Centro de rotación instantáneo (CIR): punto alrededor del cual el vehículo gira en una maniobra dada, definido por la geometría de la dirección y la trayectoria de las ruedas.
Longitud entre ejes (L): distancia entre ejes delanteros y traseros, influencia directa en el radio mínimo.
Ancho de vía (t): separación lateral entre ruedas de un mismo eje; afecta la diferencia entre radio interior y exterior.
Ángulo de giro de las ruedas delanteras (δ): ángulo de dirección respecto a la línea longitudinal del vehículo.
Distancia del eje delantero al punto de referencia del cuerpo (a) y del eje trasero al punto de referencia (b): útiles para vehículos con voladizos.

Modelos geométricos fundamentales

Modelo de bicicleta (single-track)

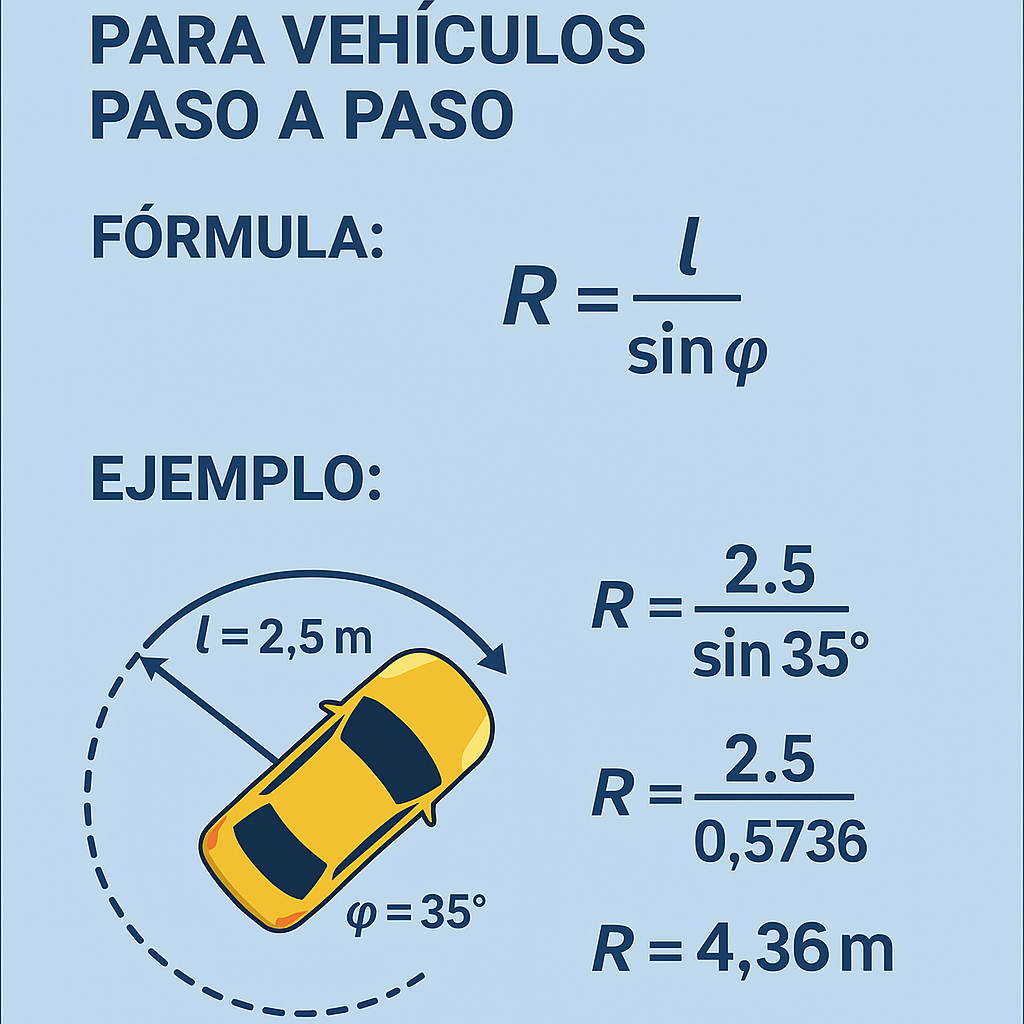

Para análisis iniciales se puede considerar el modelo de bicicleta, que simplifica ambos ejes a una sola rueda delante y otra detrás alineadas longitudinalmente.

R = L / sin(δ)

Variables típicas:

L: longitud entre ejes (ej. 2.6 m para turismos compactos).
δ: ángulo de giro de la rueda delantera (ej. 30° en maniobras cerradas).
R: radio de giro correspondiente.

Modelo de Ackermann

Para ruedas independientes del eje delantero, la condición de Ackermann asegura que las extensiones de los ejes de las ruedas converjan en el CIR, evitando deslizamiento lateral excesivo.

tan(δ_i) = L / (R - t/2)

tan(δ_e) = L / (R + t/2)

Explicación variables típicas:

Calculo del radio de giro para vehiculos paso a paso explicado y práctico

δ_i: ángulo interior de la rueda delantera (mayor).
δ_e: ángulo exterior de la rueda delantera (menor).
t: ancho de vía (ej. 1.55 m en turismos).
L: longitud entre ejes.
R: radio de giro del centro del eje trasero.

Relación entre radio de giro mínimo y geometría del vehículo

El radio de giro mínimo utilizable para maniobras se determina por la combinación de L, t, voladizos y límites mecánicos del ángulo de dirección. Para diseño urbano se emplean radios mínimos normativos dependiendo del tipo de vehículo.

Fórmula general considerando voladizos delantero y trasero

R_o = √( (R_c + a)^2 + (t/2)^2 )

Donde:

R_o: radio exterior de la trayectoria de la rueda más externa.
R_c: radio de giro del centro de rotación (ej. centro del eje trasero).
a: voladizo delantero desde el eje delantero al extremo frontal (ej. 0.8 m en SUV compactos).
t/2: mitad del ancho de vía.

Tablas de valores comunes para referencia de diseño

Tipo de vehículo	Longitud entre ejes L (m)	Ancho de vía t (m)	Ángulo máximo dirección δ_max (°)	Radio giro típico (centro eje trasero) R_c (m)	Radio exterior aproximado R_o (m)
Turismo compacto	2.50	1.50	35	3.99	4.30
Turismo medio	2.70	1.55	34	4.63	4.90
SUV mediano	2.85	1.60	33	5.20	5.57
Furgón ligero	3.20	1.75	32	6.00	6.41
Camión 2 ejes	4.50	2.05	30	8.99	9.31
Autobús urbano (articulado no)	5.60	2.20	28	11.98	12.50
Autobús articulado (centro eje)	6.50	2.35	25	14.66	15.00

Parámetro	Rango común	Comentario
Longitud entre ejes L	2.4 – 6.5 m	Varía según segmento y vehículo comercial
Ancho de vía t	1.4 – 2.35 m	Vehículos pesados usan mayor ancho
Ángulo de dirección δ_max	25° – 40°	Límites mecánicos y normativa de seguridad
Radio de giro mínimo R_c	3.5 – 15 m	Depende de L y δ_max

Procedimiento paso a paso para calcular el radio de giro

Recopilar datos geométricos: L, t, voladizos a y b, ángulo máximo δ_max, dimensiones exteriores.
Seleccionar modelo de cálculo: bicicleta para aproximación, Ackermann para precisión en ruedas delanteras independientes.
Calcular radio del centro del eje trasero R_c usando modelo seleccionado.
Determinar radios interior y exterior de las ruedas aplicando ancho de vía y voladizos.
Verificar cumplimiento normativo y de maniobrabilidad según la categoría de vía.

Ejemplo de cálculo teórico — pasos

R_c = L / tan(δ_eff)

Donde δ_eff puede aproximarse por δ o por una combinación de δ_i y δ_e según Ackermann. A continuación se muestra el cálculo con valores típicos.

Dato: L = 2.7 m, δ = 34°.
tan(34°) = 0.6745 → R_c = 2.7 / 0.6745 = 4.00 m aproximadamente.
Con t = 1.55 m y voladizo delantero a = 0.8 m → R_o = sqrt((4.00 + 0.8)^2 + (1.55/2)^2) = 4.30 m.

Ejemplos del mundo real: caso 1 — turismo compacto

Datos del vehículo:

Longitud entre ejes L = 2.50 m.
Ancho de vía t = 1.50 m.
Voladizo delantero a = 0.70 m.
Ángulo máximo de giro δ_max = 35°.

Pasos de cálculo:

Calcular R_c con modelo bicicleta:
R_c = L / tan(δ_max) = 2.50 / tan(35°)
Evaluación numérica:
tan(35°) ≈ 0.7002 → R_c ≈ 3.57 m
Calcular radio de la trayectoria exterior:
R_o = √((R_c + a)^2 + (t/2)^2)
Sustitución numérica:
R_o = √((3.57 + 0.70)^2 + (0.75)^2) = √(18.18 + 0.5625) ≈ √18.7425 ≈ 4.33 m
Interpretación: radio exterior 4.33 m; radio interior R_i = R_c - t/2 = 3.57 - 0.75 = 2.82 m.

Ejemplos del mundo real: caso 2 — camión ligero de reparto

Datos del vehículo:

Longitud entre ejes L = 3.20 m.
Ancho de vía t = 1.90 m.
Voladizo delantero a = 1.00 m.
Ángulo máximo de giro δ_max = 32°.

Pasos de cálculo:

Calcular R_c:
R_c = L / tan(δ_max) = 3.20 / tan(32°)
Cálculo numérico:
tan(32°) ≈ 0.6249 → R_c ≈ 5.12 m
Radio exterior:
R_o = √((5.12 + 1.00)^2 + (1.90/2)^2)
Sustitución numérica:
R_o = √((6.12)^2 + (0.95)^2) = √(37.45 + 0.9025) ≈ √38.3525 ≈ 6.20 m
Resultados relevantes: R_i = 5.12 - 0.95 = 4.17 m. El radio mínimo de trazado para vías de servicio debe considerar R_o = 6.20 m.

Consideraciones dinámicas y de seguridad

Fricción lateral y velocidad: en giros a velocidad, el radio efectivo influye en la fuerza centrífuga y la transferencia de carga.
Estabilidad y sobreviraje: vehículos con centro de gravedad alto (SUV) requieren radio mayor para la misma maniobra a seguridad equivalente.
Normas de tránsito y diseño urbano: radios en intersecciones y glorietas se establecen según categoría del vehículo (vehículos pesados requieren radios mayores).

Factor de seguridad recomendado

En diseño vial se aplica típicamente un coeficiente de seguridad de 1.1 a 1.3 sobre el radio mínimo teórico para compensar variaciones de carga y pavimento.

Comprobación práctica y ensayos

Prueba en pista o simulador: realizar maniobra de giro con marcadores para trazar trayectoria interior y exterior.
Medición GPS/IMU: registro de trayectoria real para validar cálculo geométrico.
Ajustes: si la diferencia supera el margen de seguridad, recalcular con δ_eff más conservador o limitar velocidad y ángulo de dirección.

Normativa y referencias técnicas aplicables

UNE-EN/ISO aplicables a dimensiones de vehículos y seguridad (consultar la normativa vigente del país para la versión más reciente).
Publicaciones de la Comisión Económica para Europa de las Naciones Unidas (UNECE) sobre dimensiones y pesos de vehículos.
Manuales de diseño geométrico de carreteras (AASHTO Policy on Geometric Design of Highways and Streets) para criterios de radios en intersecciones y glorietas.
Reglamentos nacionales de tráfico y homologación de vehículos que definen límites de maniobrabilidad y pruebas de giro.

Enlaces de autoridad y recursos técnicos:

UNECE — Reglamentos y recomendaciones sectoriales: https://unece.org
AASHTO — Geometric design guide: https://aashto.org
ISO catalog — Normas relacionadas con vehículos: https://www.iso.org
Documentos técnicos sobre Ackermann y dinámica de vehículos (revistas IEEE/SAE y libros especializados).

Consejos prácticos para ingenieros y diseñadores

Siempre trabajar con los datos reales del vehículo certificado por el fabricante cuando estén disponibles.
Considerar variantes de carga y configuración (por ejemplo, doble rueda trasera, carga elevada) que afectan altura del centro de gravedad y respuesta lateral.
Aplicar coeficientes de seguridad y validar en condiciones reales mediante pruebas instrumentadas.
Incluir margen para maniobras de emergencia y consideraciones de visibilidad del conductor.

Métodos avanzados y simulación

Para proyectos críticos emplear modelos multibody y simulaciones de dinámica vehicular que integren suspensiones, fricción neumático-pavimento y control de dirección. Herramientas comerciales (CarSim, Adams Car) permiten estudiar radios en condiciones transitorias y con control electrónico de estabilidad.

Parámetros a modelar en simulación

Distribución de masas y altura del centro de gravedad.
Coeficientes de adherencia longitudinal y lateral de neumáticos.
Respuesta de la dirección (curva ángulo-tiempo) y límites físicos.
Transferencia de carga entre ejes durante la maniobra.

Resumen técnico-operativo para planificación

El cálculo geométrico del radio de giro proporciona una primera estimación; debe ajustarse por dinámicas reales.
Usar Ackermann para mayor precisión en vehículos con dirección convencional; modelo bicicleta como comprobación rápida.
Incluir tablas de referencia y realizar pruebas de campo con instrumentación para validación final.
Respetar normativas locales y recomendaciones internacionales (UNECE, AASHTO, ISO).

Recursos adicionales y bibliografía técnica

SAE International — Papers on steering geometry and turning radius.
Libros de dinámica de vehículos: “Vehicle Dynamics” por Reza N. Jazar; “Fundamentals of Vehicle Dynamics”.
Normativas UNECE sobre dimensiones y prueba de maniobrabilidad.

Si desea, puedo elaborar una hoja de cálculo parametrizada con fórmulas integradas y celdas para introducir L, t, a, δ_max y obtener R_c, R_o, R_i y factores de seguridad adaptados al parque vehicular de su proyecto.
