El cálculo de curvas es esencial en ingeniería civil, arquitectura, carreteras, tuberías y mecánica avanzada.
Permite conocer con precisión la distancia real recorrida considerando la geometría específica de la curva.
Calculadora de Longitud de Curva
Tabla de longitudes de curvas comunes
A continuación se presenta una tabla con los valores más frecuentes utilizados en el cálculo de longitudes de curvas en aplicaciones de ingeniería. Incluye curvas circulares, arcos parabólicos y funciones trigonométricas:
| Tipo de curva | Parámetros principales | Longitud aproximada (m) | Aplicación común |
|---|---|---|---|
| Arco de circunferencia (r=50 m, θ=90°) | Radio (r), ángulo (θ) | 78.54 | Rotondas, vías curvas |
| Arco de circunferencia (r=100 m, θ=60°) | Radio (r), ángulo (θ) | 104.72 | Carriles de tráfico |
| Parábola (y = x², x ∈ [0, 5]) | Intervalo x | 13.02 | Rampas y puentes |
| Parábola (y = x², x ∈ [0, 10]) | Intervalo x | 101.83 | Pendientes suaves en terrenos |
| Función seno (y = sin(x), x ∈ [0, π]) | Intervalo x | 3.82 | Diseño de superficies onduladas |
| Función coseno (y = cos(x), x ∈ [0, π]) | Intervalo x | 3.82 | Ondas electromagnéticas simuladas |
| Bézier cúbica | Puntos de control | Variable según diseño | Diseño asistido por computadora (CAD/CAM) |
Las longitudes fueron calculadas mediante integración numérica (método de Simpson o trapezoidal), considerando parámetros estándar de diseño.
Fórmulas para el cálculo de la longitud de una curva
1. Curvas definidas por funciones y=f(x)
Cuando se tiene una función en forma explícita y continua en el intervalo [a,b][a, b][a,b], la longitud de la curva se calcula con la siguiente fórmula:

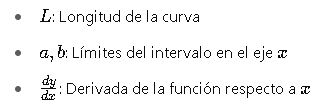

Variables explicadas:
Valor común: Para funciones polinómicas, las derivadas son simples y se usan sobre intervalos que representan el dominio real de la curva.
2. Curvas paramétricas
Cuando la curva está definida por funciones paramétricas x=x(t)x y=y(t):

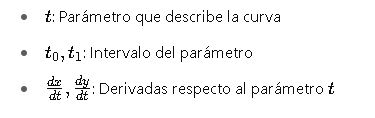

Variables explicadas:
Valor común: Muy usado en gráficos de CAD y modelado en software de geometría computacional.
3. Curvas en coordenadas polares
Cuando la curva está expresada como r=f(θ), la longitud de arco es:

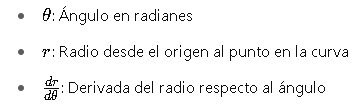

Variables explicadas:
Valor común: Se utiliza en curvas espirales, trayectorias helicoidales, y diseño de antenas.
4. Arcos de circunferencia
Para un arco circular, la longitud se calcula de forma directa:
Variables:
Valores comunes: Ángulos como 30°, 45°, 60°, 90°, 180°, con radios estándar como 5 m, 10 m, 50 m.
Tabla de conversiones angulares
| Grados | Radianes |
|---|---|
| 30° | π/6 ≈ 0.524 |
| 45° | π/4 ≈ 0.785 |
| 60° | π/3 ≈ 1.047 |
| 90° | π/2 ≈ 1.571 |
| 180° | π ≈ 3.142 |
Ejemplos del mundo real
Caso 1: Diseño de una rampa en una autopista (Curva parábola)
Problema:
Una rampa de entrada a una autopista está diseñada con una curva parabólica descrita por y=0.1x2y, desde x=0 hasta x=20 metros. ¿Cuál es la longitud real de la rampa?
Solución paso a paso:
1.Derivamos la función:
2. Sustituimos en la fórmula:
3.Esto equivale a:
4.Resolviendo por integración numérica (método de Simpson), se obtiene:
Resultado: La rampa tiene una longitud real de aproximadamente 22.65 metros.
Caso 2: Longitud de un arco circular en una glorieta
Diseñar un carril de circulación en una glorieta con radio de 25 metros y ángulo central de 120°. ¿Cuál es la longitud del carril?
Solución paso a paso:
Problema:
1.Convertir ángulo a radianes:
2. Aplicar la fórmula:
Resultado: El carril tiene una longitud de 52.35 metros.
Aplicaciones prácticas del cálculo de curvas
- Ingeniería vial: Diseño de curvas horizontales y peraltes.
- Topografía: Medición de terrenos con formas curvas naturales.
- Arquitectura: Fachadas curvas, escaleras en espiral.
- Diseño de tuberías: Curvas de transición para evitar pérdidas de presión.
- CAD/CAM: Rutas de herramientas y diseño de superficies complejas.
Ejercicios propuestos con solución
Ejercicio 1: Longitud de la curva seno
Enunciado:
Determinar la longitud de la curva y=sin(x) en el intervalo x∈[0,π].
Solución:
- Derivada:
- Sustituimos en la fórmula:
- Esta integral no tiene solución elemental, por lo que se aproxima numéricamente.
- Usando integración numérica:
Resultado: La longitud de la curva seno entre 0 y π es aproximadamente 3.82 unidades.
Ejercicio 2: Longitud de una espiral en coordenadas polares
Enunciado:
Calcular la longitud de la espiral r=θr en el intervalo θ∈[0,2π].
Solución:
- Derivada:
- Fórmula polar:
- Se resuelve por métodos numéricos:
Resultado: La longitud de la espiral r=θ entre 0 y 2π es de aproximadamente 8.13 unidades.
Representación gráfica de curvas comunes
| Curva | Gráfico (descripción) | Observaciones |
|---|---|---|
| y = x² | Parabólica ascendente | Simétrica respecto al eje Y |
| y = sin(x) | Ondulada entre -1 y 1 | Periódica |
| y = cos(x) | Igual que seno, pero desplazada | Inicio en 1 |
| Arco de circunferencia | Parte de una circunferencia | Se puede ajustar radio y ángulo |
| r = θ (espiral) | Espiral de Arquímedes | Aumenta linealmente con θ |
Puedes graficar fácilmente estas curvas en herramientas como Desmos, GeoGebra, o MATLAB.
Oportunidades de mejora en el diseño de curvas
- Optimización de materiales: Conociendo la longitud exacta de una curva, se pueden reducir desperdicios en materiales como acero, concreto o tuberías.
- Seguridad vial: Curvas con radios adecuados disminuyen la posibilidad de accidentes, especialmente en condiciones de lluvia o niebla.
- Simulación computacional: La longitud precisa permite simular movimientos de vehículos, fluidos o estructuras con mayor realismo.
Preguntas frecuentes sobre el cálculo de la longitud de una curva
¿Cuál es la fórmula general para calcular la longitud de una curva?
La fórmula más común cuando se tiene una función explícita y=f(x) en un intervalo [a,b] es:
Si la curva está en forma paramétrica o polar, se utilizan versiones adaptadas, como:
- Paramétrica:
- Polar:
¿Cómo se calcula la longitud de una curva si no es posible integrar analíticamente?
Cuando la integral no tiene una solución cerrada (como suele pasar con funciones trigonométricas, logarítmicas o combinadas), se recurre a métodos de integración numérica, como:
- Regla del trapecio
- Regla de Simpson
- Integración adaptativa por software (Matlab, Python, Excel)
Herramientas como Symbolab, GeoGebra o calculadoras programadas en JavaScript son útiles en estos casos.
¿Qué unidades se obtienen al calcular la longitud de una curva?
La unidad depende del sistema en que se expresen las variables x y y. Por ejemplo:
- Si xxx e yyy están en metros, la longitud de la curva será en metros.
- Si se trabaja en un entorno CAD sin unidades absolutas, el resultado será en unidades arbitrarias, aunque escalables.
¿Se puede calcular la longitud de una curva en Excel?
Sí, aunque Excel no resuelve integrales simbólicas, puedes usar aproximaciones numéricas:
- Divide el intervalo en subintervalos.
- Usa fórmulas para calcular la derivada (por diferencia finita).
- Aplica la fórmula de longitud punto por punto.
- Suma todas las longitudes parciales.
Es especialmente útil cuando se trabaja con datos experimentales (puntos discretos).
¿Qué errores comunes se deben evitar al calcular la longitud de una curva?
- No derivar correctamente la función, especialmente si contiene raíces, productos o trigonometría.
- Olvidar elevar la derivada al cuadrado en la fórmula.
- Omitir unidades en los resultados.
- Calcular sobre un intervalo inadecuado, lo que da una longitud parcial o incorrecta.
- Usar una malla de integración muy gruesa, lo que afecta la precisión del resultado.
¿Por qué la longitud real de una curva es mayor que la distancia entre sus extremos?
Porque la distancia entre extremos (distancia euclidiana) solo mide una línea recta entre dos puntos. Una curva, al tener cambios de dirección, cubre un recorrido más largo. Cuanto más pronunciada la curva, mayor la diferencia entre distancia recta y longitud real.
¿Dónde se aplica el cálculo de la longitud de una curva en la vida real?
- Carreteras y autopistas: curvas de entrada, salidas, peraltes.
- Arquitectura: diseño de fachadas y estructuras curvas.
- Piping industrial: longitud de tuberías que siguen trayectorias no rectas.
- Ingeniería ferroviaria: curvas en líneas férreas.
- Diseño gráfico y CAD: trazado de rutas con curvas suaves.
¿Qué herramientas recomiendas para el cálculo automático de curvas?
- GeoGebra: Para funciones, derivadas e integración gráfica.
- Desmos: Ideal para estudiantes y visualización rápida.
- WolframAlpha: Para cálculos exactos con derivadas e integrales.
- MATLAB o Python (NumPy/SciPy): Para entornos de ingeniería y simulación profesional.
- Software CAD como AutoCAD o SolidWorks: Para diseño técnico basado en curvas.
¿Cuándo es preferible usar coordenadas paramétricas o polares?
Paramétricas: Cuando la curva no se puede expresar como una función explícita y=f(x), como círculos o trayectorias complejas (Bézier, elipses, espirales).
- Polares: Cuando la curva está naturalmente definida por un ángulo y radio (ej. antenas, espirales, formas radiales).
¿Cuál es la diferencia entre longitud de curva y área bajo la curva?
- Longitud de curva: mide la distancia que recorre un punto a lo largo de la curva.
- Área bajo la curva: mide la superficie encerrada entre la curva y el eje xxx.
Son conceptos completamente distintos, aunque ambos se calculan mediante integración.
