ΔV = √3 × I × L × (R·cosφ + X·sinφ) · %ΔV = (ΔV / V_nominal) × 100 · L_máx = (%ΔV × V) / (√3 × I × (R·cosφ + X·sinφ) × 100)⚙ Parámetros avanzados (temperatura, paralelo)
Tabla de resistencias — mm² y AWG (a 20 °C)
| mm² | AWG | R Cu (Ω/km) | R Al (Ω/km) | X (Ω/km) |
|---|---|---|---|---|
| 2.08 | 14 | 8.442 | 13.51 | 0.08 |
| 3.31 | 12 | 5.286 | 8.46 | 0.08 |
| 5.26 | 10 | 3.331 | 5.33 | 0.08 |
| 8.37 | 8 | 2.093 | 3.35 | 0.07 |
| 13.30 | 6 | 1.317 | 2.11 | 0.07 |
| 21.15 | 4 | 0.829 | 1.33 | 0.06 |
| 33.62 | 2 | 0.521 | 0.834 | 0.06 |
| 42.41 | 1 | 0.413 | 0.661 | 0.06 |
| 53.49 | 1/0 | 0.328 | 0.525 | 0.05 |
| 67.43 | 2/0 | 0.260 | 0.416 | 0.05 |
| 85.01 | 3/0 | 0.206 | 0.330 | 0.05 |
| 107.2 | 4/0 | 0.164 | 0.262 | 0.05 |
| 126.7 | 250 MCM | 0.1385 | 0.222 | 0.04 |
| 177.3 | 350 MCM | 0.0989 | 0.158 | 0.04 |
| 253.4 | 500 MCM | 0.0693 | 0.111 | 0.04 |
Preguntas frecuentes
¿Por qué aparece √3? En un sistema trifásico equilibrado la tensión de línea = √3 × tensión de fase.
¿Qué % es aceptable? IEC 60364: 3% iluminación, 5% fuerza motriz.
¿Por qué importa la temperatura? A 70 °C la R del cobre es ~19.6% mayor que a 20 °C, lo que subestima la caída si no se corrige.
¿Cuándo usar paralelo? Corrientes > 240 A o cuando el cable es demasiado grueso para manipular. 2 cables dividen R a la mitad.
¿Puedo ingresar la potencia en HP? Sí, selecciona «Potencia (HP)» en el primer desplegable. La calculadora convierte HP→kW (×0.7457) y calcula la corriente usando el rendimiento η que indiques. Si seleccionas kW, no se pide rendimiento porque kW ya es potencia eléctrica.
El cálculo de caída de tensión trifásico permite determinar cuántos voltios se pierden a lo largo de un conductor eléctrico en un sistema de tres fases. Conocer este valor es fundamental para seleccionar el calibre correcto del cable, cumplir las normativas IEC 60364 y RETIE, y garantizar que motores, iluminación y equipos industriales reciban la tensión mínima de operación. En esta guía encontrarás la fórmula general, tablas completas de conductores, una calculadora online bidireccional y 6 ejemplos resueltos con datos reales.
Tabla de conductores: resistencia, reactancia y capacidad de corriente
Antes de aplicar la fórmula de caída de tensión trifásica, necesitas los datos eléctricos del conductor. La siguiente tabla reúne los valores de resistencia (R), reactancia (X) y capacidad de corriente para las secciones comerciales más utilizadas en cobre y aluminio, según la norma IEC 60228.
| mm² | AWG equiv. | R cobre (Ω/km) | R aluminio (Ω/km) | X aprox. (Ω/km) | I máx cobre (A) |
|---|---|---|---|---|---|
| 1.5 | ~15 AWG | 12.10 | 19.36 | 0.08 | 18 |
| 2.5 | ~13 AWG | 7.41 | 11.86 | 0.08 | 24 |
| 4 | ~11 AWG | 4.61 | 7.38 | 0.08 | 32 |
| 6 | ~9 AWG | 3.08 | 4.93 | 0.08 | 40 |
| 10 | ~7 AWG | 1.83 | 2.93 | 0.07 | 55 |
| 16 | ~5 AWG | 1.15 | 1.84 | 0.07 | 75 |
| 25 | ~3 AWG | 0.727 | 1.163 | 0.06 | 100 |
| 35 | ~2 AWG | 0.524 | 0.838 | 0.06 | 125 |
| 50 | ~1/0 AWG | 0.387 | 0.619 | 0.06 | 150 |
| 70 | ~2/0 AWG | 0.268 | 0.429 | 0.05 | 200 |
| 95 | ~3/0 AWG | 0.193 | 0.309 | 0.05 | 240 |
| 120 | ~4/0 AWG | 0.153 | 0.245 | 0.05 | 280 |
| 150 | ~300 MCM | 0.124 | 0.198 | 0.04 | 320 |
| 185 | ~350 MCM | 0.0991 | 0.159 | 0.04 | 360 |
| 240 | ~500 MCM | 0.0754 | 0.121 | 0.04 | 415 |
Nota: Los valores de resistencia corresponden a 20 °C. Para temperaturas de operación mayores, aplica un factor de corrección según la norma IEC 60287. La resistencia del aluminio es aproximadamente un 60% mayor que la del cobre para la misma sección. La columna AWG muestra el calibre americano aproximado equivalente — las secciones mm² y AWG no coinciden exactamente, así que usa los datos específicos de cada sistema para cálculos precisos. La calculadora de arriba permite seleccionar directamente en AWG/MCM con sus valores exactos de resistencia.
Fórmulas para el cálculo de caída de tensión en sistemas trifásicos
La caída de tensión en un circuito trifásico equilibrado depende de la corriente, la longitud del cable, la resistencia y reactancia del conductor, y el factor de potencia de la carga. A continuación se presentan las tres fórmulas esenciales que necesitas dominar para cualquier proyecto eléctrico.
Fórmula general de caída de tensión trifásica

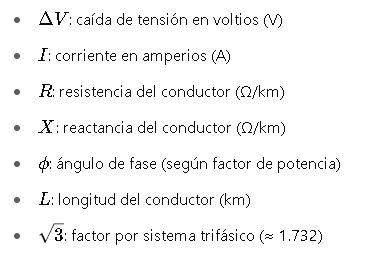

Donde: ΔV = caída de tensión en voltios · I = corriente de línea en amperios · L = longitud del cable en kilómetros · R = resistencia del conductor en Ω/km · X = reactancia inductiva en Ω/km · cosφ = factor de potencia de la carga.

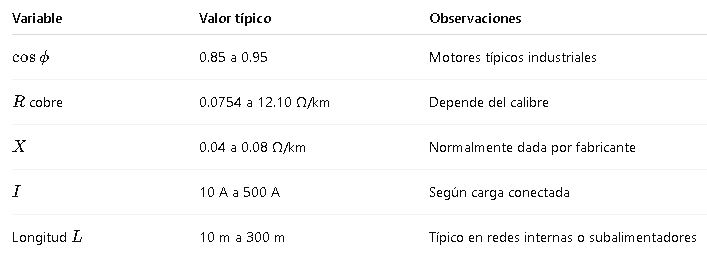

Cuando la reactancia es despreciable (secciones menores a 16 mm²), la fórmula se simplifica a la versión con resistividad:
Donde ρ es la resistividad del material (0.0175 Ω·mm²/m para cobre, 0.028 para aluminio) y S la sección en mm².
Porcentaje de caída de tensión
El resultado indica qué fracción del voltaje nominal se pierde en el conductor. IEC 60364 establece un máximo del 3% para circuitos de iluminación y del 5% para circuitos de fuerza motriz. RETIE (Colombia) y NEC (USA) tienen límites similares.
Longitud máxima permitida
Esta variante es especialmente útil cuando ya tienes definido el conductor y necesitas saber hasta qué distancia puedes llevarlo sin exceder la caída permitida.
Caída de tensión trifásica vs. monofásica: diferencias clave
La fórmula de caída de tensión cambia según el tipo de sistema eléctrico. Entender la diferencia te evitará errores de dimensionamiento graves.
| Característica | Monofásico | Trifásico |
|---|---|---|
| Factor en la fórmula | 2 (ida y vuelta) | √3 ≈ 1.732 |
| Fórmula simplificada | ΔV = 2 × I × ρ × L / S | ΔV = √3 × I × ρ × L / S |
| Caída relativa (misma carga) | Mayor (factor 2) | Menor (factor 1.732) |
| Uso típico | Residencial, circuitos derivados | Industrial, motores, grandes cargas |
| Tensiones habituales | 120 V, 220 V, 230 V | 208 V, 380 V, 400 V, 440 V, 480 V |
| Ventaja de eficiencia | — | Transmite más potencia con menos pérdida |
Un sistema trifásico pierde proporcionalmente menos tensión que uno monofásico para la misma potencia transmitida, lo que explica su uso en instalaciones industriales y de media tensión. La fórmula monofásica y trifásica comparten la misma lógica: la diferencia está en el factor geométrico (2 vs. √3).
Conversión inversa: de caída de tensión a sección del conductor
Si ya conoces la caída de tensión máxima permitida y necesitas encontrar la sección mínima del conductor, usa la fórmula inversa:
Donde ΔV_máx = (%máx / 100) × V_nominal. La calculadora de arriba incluye este modo de cálculo — selecciona «Sección necesaria» en el desplegable.
| Potencia (kW) | V (V) | cosφ | Distancia (m) | %ΔV máx | S mínima (mm²) | S comercial |
|---|---|---|---|---|---|---|
| 5 | 400 | 0.9 | 50 | 3% | 1.57 | 2.5 mm² |
| 10 | 400 | 0.9 | 100 | 3% | 6.27 | 10 mm² |
| 25 | 400 | 0.85 | 80 | 5% | 7.59 | 10 mm² |
| 50 | 400 | 0.9 | 150 | 3% | 47.1 | 50 mm² |
| 100 | 400 | 0.85 | 200 | 5% | 60.5 | 70 mm² |
Siempre redondea hacia arriba a la sección comercial inmediatamente superior. Un conductor subdimensionado genera sobrecalentamiento, pérdidas excesivas y riesgo de incendio.
Ejemplos resueltos de cálculo de caída de tensión trifásico
Ejemplo 1 — Motor de 25 HP a 100 metros
Datos: Motor trifásico 25 HP, 400 V, cosφ = 0.88, η = 90%, cable de cobre 25 mm², L = 100 m.

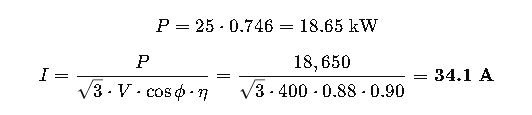

Paso 1: P = 25 × 0.7457 = 18.64 kW · I = 18640 / (√3 × 400 × 0.88 × 0.90) = 34.1 A
Paso 2: R = 0.727 Ω/km, X = 0.06 Ω/km, sinφ = 0.475
Paso 3: ΔV = √3 × 34.1 × 0.1 × (0.727 × 0.88 + 0.06 × 0.475) = √3 × 34.1 × 0.1 × 0.6686 = 3.95 V (0.99%)
Resultado muy por debajo del límite del 5% para motores. El conductor de 25 mm² es adecuado para esta instalación.
Ejemplo 2 — Iluminación de 10 kW a 200 metros
Datos: Carga balanceada 10 kW, 400 V, cosφ = 1, cable de cobre 10 mm², L = 200 m.
Paso 1: I = 10000 / (√3 × 400 × 1) = 14.43 A
Paso 2: R = 1.83 Ω/km, X = 0.07 Ω/km (sinφ = 0 con cosφ = 1)

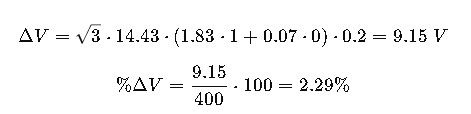

Paso 3: ΔV = √3 × 14.43 × 0.2 × (1.83 × 1 + 0.07 × 0) = √3 × 14.43 × 0.2 × 1.83 = 9.15 V (2.29%)
Cumple el límite del 3% para iluminación. El diseño es aceptable, aunque con poco margen si la longitud aumenta.
Ejemplo 3 — Bomba industrial de 50 HP a 250 metros
Datos: Bomba 50 HP, 440 V, cosφ = 0.85, η = 92%, cable de cobre 70 mm², L = 250 m.
Paso 1: P = 50 × 0.7457 = 37.29 kW · I = 37290 / (√3 × 440 × 0.85 × 0.92) = 62.6 A
Paso 2: R = 0.268 Ω/km, X = 0.05 Ω/km, sinφ = 0.527
Paso 3: ΔV = √3 × 62.6 × 0.25 × (0.268 × 0.85 + 0.05 × 0.527) = √3 × 62.6 × 0.25 × 0.2542 = 6.89 V (1.57%)
Ampliamente dentro del límite. El cable de 70 mm² está sobredimensionado, pero permite futuras ampliaciones de carga.
Ejemplo 4 — Tablero de distribución a 30 metros con aluminio
Datos: Carga total 80 A, 380 V, cosφ = 0.9, cable de aluminio 50 mm², L = 30 m.
Paso 1: R = 0.619 Ω/km, X = 0.06 Ω/km, sinφ = 0.436
Paso 2: ΔV = √3 × 80 × 0.03 × (0.619 × 0.9 + 0.06 × 0.436) = √3 × 80 × 0.03 × 0.5833 = 2.42 V (0.64%)
Caída mínima gracias a la corta distancia. El aluminio es viable cuando la longitud es reducida y se busca ahorro económico.
Ejemplo 5 — Longitud máxima para un circuito de 6 mm²
Datos: I = 25 A, 400 V, cosφ = 0.9, cobre 6 mm², %ΔV máx = 3%.
Paso 1: ΔV_máx = 0.03 × 400 = 12 V · R = 3.08 Ω/km, X = 0.08 Ω/km, sinφ = 0.436
Paso 2: L_máx = 12 / (√3 × 25 × (3.08 × 0.9 + 0.08 × 0.436)) = 12 / (43.3 × 2.807) = 98.7 m
Con un conductor de 6 mm² y 25 A, no puedes superar los ~99 metros sin violar el 3%. Para más distancia, sube a 10 mm².
Ejemplo 6 — Sección necesaria para planta solar de 100 kW
Datos: Potencia 100 kW, 400 V, cosφ = 0.95, L = 120 m, %ΔV máx = 2%, cobre.
Paso 1: I = 100000 / (√3 × 400 × 0.95) = 152.1 A · ΔV_máx = 0.02 × 400 = 8 V
Paso 2: S = (√3 × 0.0175 × 152.1 × 120) / 8 = (√3 × 319.4) / 8 = 69.1 mm² → usar 70 mm²
Para plantas solares los criterios de caída suelen ser más estrictos (2%). Con 70 mm² cumples, pero verifica que la capacidad de corriente (200 A) sea suficiente para la corriente de cortocircuito.
Aplicaciones prácticas del cálculo de caída de tensión trifásico
El cálculo de caída de tensión trifásico se aplica en cualquier escenario donde la distancia entre la fuente de alimentación y la carga sea significativa. Estos son los contextos más comunes:
Instalaciones industriales: Motores de gran potencia, compresores, bombas y sistemas HVAC requieren un dimensionamiento cuidadoso del conductor. Un motor que recibe un voltaje por debajo del 95% de su valor nominal puede sobrecalentarse, perder torque y reducir su vida útil drásticamente.
Edificios comerciales: Sistemas de iluminación, centros de datos y equipos de climatización distribuidos en varias plantas. Cuando los tableros de distribución se ubican lejos del transformador, la caída acumulada entre alimentador principal y circuitos derivados puede superar el límite normativo.
Plantas de energía renovable: Parques solares y eólicos conectan inversores a transformadores a través de cables de decenas o cientos de metros. Con márgenes de rentabilidad ajustados, cada voltio perdido impacta directamente en la producción anual de energía.
Minería y petróleo: Circuitos de alimentación subterráneos de gran longitud a equipos de perforación y transporte. Las condiciones de temperatura elevada aumentan la resistencia del conductor, agravando la caída.
Infraestructura pública: Alumbrado de autopistas, puertos y aeropuertos donde las distancias entre luminarias y tableros pueden superar los 500 metros.
Equivalencias rápidas de caída de tensión trifásica
Caída de tensión trifásica a 400 V, 50 A, 100 m, cobre 10 mm²
ΔV = 15.86 V (3.97%)
Supera el 3% para iluminación. Necesitas mínimo 16 mm² para cumplir con IEC 60364.
Fórmula de caída de tensión trifásica
ΔV = √3 × I × L × (R·cosφ + X·sinφ)
La fórmula general incluye componente resistiva y reactiva. Para secciones pequeñas, la reactancia es despreciable.
Fórmula de caída de tensión eléctrica trifásica simplificada
ΔV = √3 × I × ρ × L / S
Válida para conductores menores a 16 mm² donde la reactancia inductiva es insignificante.
Calculadora de caída de tensión trifásica online
3 modos: caída directa, sección necesaria, longitud máxima
Usa la calculadora al inicio de esta página. Es bidireccional: calcula voltios perdidos, sección mínima o distancia máxima.
Voltaje de pérdida trifásico — ¿qué es?
Es la diferencia entre el voltaje en el origen y el voltaje en la carga
Se debe a la resistencia e impedancia del conductor. A mayor corriente o longitud, mayor pérdida.
Caída de tensión en fórmula: ¿cómo se calcula?
Multiplica √3 × corriente × longitud × impedancia del cable
Necesitas conocer I (A), L (km), R (Ω/km), X (Ω/km) y cosφ de la carga.
Equivalencia AWG a mm² para caída de tensión trifásica
14 AWG = 2.08 mm² · 10 AWG = 5.26 mm² · 4/0 AWG = 107.2 mm²
La calculadora incluye 16 calibres AWG/MCM con resistencias exactas. Selecciona «AWG / MCM (NEC)» en el desplegable de Calibre.
Normativas internacionales sobre caída de tensión trifásico
Las normativas establecen los límites máximos de caída de tensión para proteger equipos y garantizar eficiencia energética. Estos son los estándares que todo ingeniero eléctrico debe conocer:
| Norma | Límite | Aplicación |
|---|---|---|
| IEC 60364-5-52 | 3% iluminación / 5% fuerza | Instalaciones eléctricas en edificios |
| IEEE Std 141 (Red Book) | 5% total desde alimentación | Sistemas industriales de potencia |
| NEC (NFPA 70) Art. 210/215 | 3% circuito derivado / 5% total | Instalaciones en EE. UU. |
| RETIE (Colombia) | 3% iluminación / 5% fuerza | Reglamento técnico colombiano |
| BS 7671 (UK) | 3-5% según tipo de circuito | Instalaciones en Reino Unido |
| NOM-001-SEDE (México) | 3% circuitos derivados / 5% total | Reglamento eléctrico mexicano |
Consulta siempre la normativa vigente en tu país, ya que los límites pueden variar según el tipo de instalación (residencial, comercial, industrial) y las condiciones específicas del proyecto.
Técnicas para reducir la caída de tensión trifásica
Cuando el cálculo arroja un porcentaje mayor al permitido, tienes varias opciones para corregirlo:
Aumentar la sección del conductor: Es la solución más directa. Pasar de 10 mm² a 16 mm² reduce la resistencia un 37% y, por tanto, la caída en la misma proporción. El costo del cable aumenta, pero evitas pérdidas energéticas continuas.
Reducir la longitud del circuito: Reubicar el tablero de distribución más cerca de las cargas es la manera más eficiente de minimizar pérdidas. Cada metro eliminado reduce la caída proporcionalmente.
Mejorar el factor de potencia: Instalar bancos de capacitores para compensar cargas inductivas reduce la corriente reactiva y, por extensión, la componente reactiva de la caída de tensión.
Usar cables en paralelo: Para grandes corrientes, dos cables en paralelo por fase duplican la sección efectiva sin recurrir a conductores de gran calibre difíciles de manejar.
Elevar la tensión del sistema: Si es viable, operar a 440 V en lugar de 380 V reduce la corriente para la misma potencia, disminuyendo proporcionalmente la caída.
Errores comunes en el cálculo de caída de tensión trifásico
Usar la fórmula monofásica en sistemas trifásicos: El factor 2 de la fórmula monofásica sobrestima la caída en un 15.5% respecto al valor real trifásico. Siempre usa √3 para circuitos trifásicos equilibrados.
Ignorar la reactancia inductiva: En secciones mayores a 25
mm², la reactancia puede representar hasta el 20% de la impedancia total. Omitirla subestima la caída real.No corregir la resistencia por temperatura: Los datos de tabla están a 20 °C, pero un cable operando a 70 °C tiene una resistencia ~20% mayor. El factor de corrección es: R_T = R_20 × [1 + α × (T – 20)], con α ≈ 0.00393 para cobre.
Confundir longitud total con longitud de ida: En la fórmula trifásica, L es la distancia del tablero a la carga (solo ida). El factor √3 ya contempla la geometría del circuito.
Calcular la caída solo en el alimentador: La caída total es la suma del alimentador principal más los circuitos derivados. Según NEC, no debe exceder el 5% acumulado.
Preguntas frecuentes sobre caída de tensión trifásica
¿Cuál es la fórmula de caída de tensión trifásica?
La fórmula general es ΔV = √3 × I × L × (R × cosφ + X × sinφ), donde I es la corriente en amperios, L la longitud en kilómetros, R y X la resistencia y reactancia del conductor en Ω/km, y cosφ el factor de potencia. Para una versión simplificada sin reactancia: ΔV = √3 × I × ρ × L / S.
¿Qué porcentaje de caída de tensión es aceptable en un sistema trifásico?
3% para circuitos de iluminación y 5% para circuitos de fuerza motriz, según IEC 60364 y la mayoría de normativas internacionales. El total acumulado desde la fuente hasta el receptor no debería exceder el 5%.
¿Cuál es la diferencia entre la fórmula monofásica y trifásica?
La fórmula monofásica usa un factor de 2 (ida y vuelta del conductor), mientras que la trifásica usa √3 (≈1.732). Para la misma potencia transmitida, un sistema trifásico pierde menos tensión que uno monofásico.
¿Cómo se calcula la sección mínima del conductor?
La fórmula es S = (√3 × ρ × I × L) / ΔV_máx. Primero calcula ΔV_máx = (%máx / 100) × V_nominal, luego despeja S. Siempre redondea al valor comercial inmediatamente superior.
¿Qué es el factor de potencia y cómo afecta la caída de tensión?
El factor de potencia (cosφ) indica qué fracción de la corriente total hace trabajo útil. Un cosφ bajo (como 0.7 en motores sin compensar) aumenta la corriente necesaria y, por tanto, la caída de tensión. Corregir el factor de potencia con capacitores reduce las pérdidas.
¿Cuándo debo considerar la reactancia inductiva del conductor?
Para secciones mayores a 16-25 mm², la reactancia inductiva (X) se vuelve relevante y puede contribuir hasta un 15-20% de la impedancia total. En secciones menores, puedes usar la fórmula simplificada sin X.
¿Cómo afecta la temperatura a la caída de tensión?
La resistencia del cobre aumenta aproximadamente un 0.39% por cada °C sobre los 20 °C de referencia. A 70 °C de operación, la resistencia es ~20% mayor que el valor de tabla, y la caída aumenta proporcionalmente.
¿Puedo usar aluminio en lugar de cobre para reducir costos?
Sí, pero la resistividad del aluminio (0.028 Ω·mm²/m) es un 60% mayor que la del cobre (0.0175). Para la misma caída de tensión, necesitarás una sección mayor. El ahorro de costo por kg se compensa parcialmente con el mayor volumen de material.
¿Qué longitud máxima puedo alcanzar con un cable de 25 mm² en cobre?
Depende de la corriente y la tensión nominal. Con 40 A a 400 V, cosφ = 0.9 y límite del 3%, la longitud máxima es aproximadamente 175 metros. Usa la calculadora de arriba en modo «Longitud máxima» para tu caso específico.
¿La caída de tensión se calcula por fase o por línea?
La fórmula estándar calcula la caída de tensión entre líneas (tensión de línea). La distancia L es solo de ida, del tablero a la carga. El factor √3 incorpora la relación geométrica entre fases.
¿Cómo valido mi cálculo manual con la calculadora?
Introduce los mismos datos (corriente, tensión, longitud, sección, material y factor de potencia) en la calculadora e ingresa tus resultados. Si la diferencia es mayor al 1%, revisa si usaste la fórmula correcta (monofásica vs. trifásica) y si la longitud está en metros o kilómetros.
¿Puedo compensar la caída de tensión con un transformador elevador?
Sí, instalar un autotransformador o tap changer en el extremo receptor puede compensar la caída. Sin embargo, esto añade costo y complejidad. Es más eficiente dimensionar el conductor correctamente desde el diseño inicial.
¿Cómo uso calibres AWG en el cálculo de caída de tensión trifásica?
Selecciona «AWG / MCM (NEC)» en el campo «Calibre» de la calculadora. Los calibres disponibles van de 14 AWG (2.08 mm²) a 500 MCM (253.4 mm²), cada uno con su resistencia exacta según NEC. Este sistema se usa principalmente en EE. UU. y gran parte de Latinoamérica. La distancia siempre se ingresa en metros, independientemente del calibre seleccionado. Recuerda que un número AWG menor significa un conductor más grueso: 4/0 AWG (107.2 mm²) es mucho mayor que 14 AWG (2.08 mm²).
Conversiones relacionadas
Si estás trabajando con sistemas eléctricos trifásicos, estas herramientas complementarán tu cálculo de caída de tensión:
- Cómo convertir de kW a Amperios — Calcula la corriente a partir de la potencia en kW para usarla en la fórmula de caída de tensión.
- Amperios a kW: conversión online — Convierte corriente medida a potencia equivalente en tus circuitos trifásicos.
- Amperios a resistencia (ley de Ohm) — Entiende la relación entre corriente y resistencia, base del cálculo de caída de tensión.
Estas calculadoras están diseñadas para trabajar en conjunto: obtén la corriente con el conversor kW-a-Amperios, luego úsala aquí para dimensionar tu conductor con la caída de tensión óptima.
